WaveShare vývojový kit NFC/MIFARE ST25R3911B

Detailní popis produktu

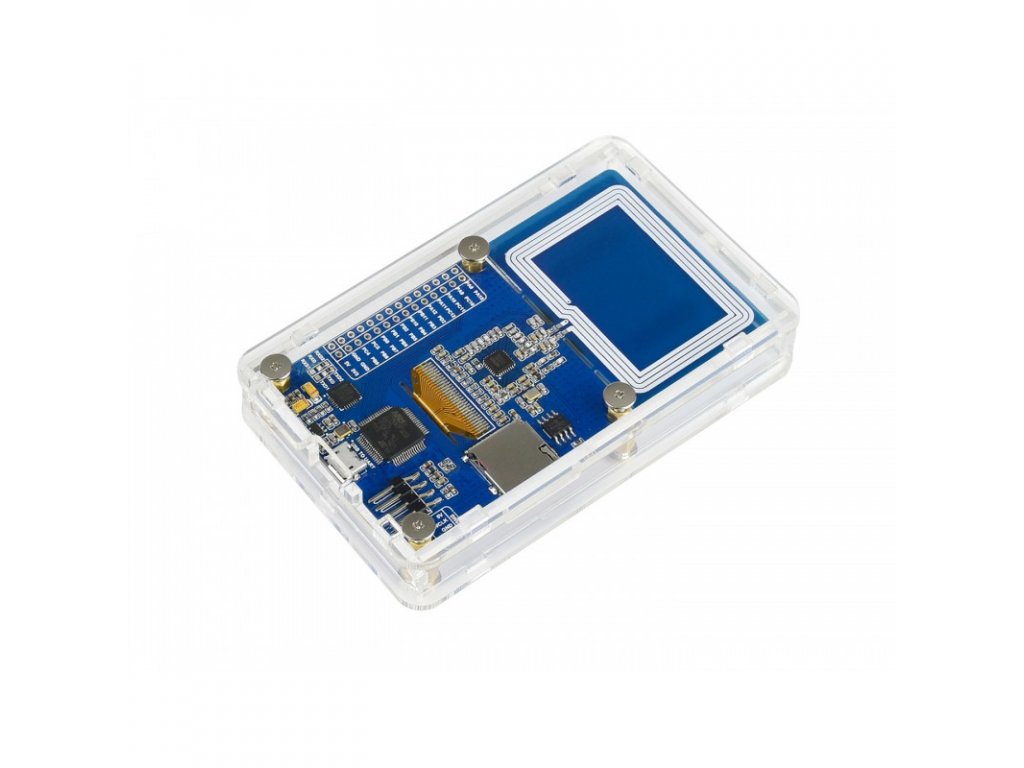

Kit integruje veškeré potřebné součásti pro vývoj vlastní NFC aplikace. Jedná se o NFC čip ST25R3911B, 1.3" OLED displej s driverem SH1106, čtečku microSD karet, 4 tlačítka, 2 programově ovládané LED diody a jako hlavní mikrokontroler je použit ARM mikrokontroler  STM32F103R. Napájení kitu je zajištěno pomocí microUSB konektoru, který zároveň slouží k přenosu dat z/do mikrokontroleru. Převodník UART-USB je použit typ CP2102GMR. Na desce jsou vyvedeny ostatní nepoužité piny mikrokontroleru pro vlastní rozšíření. Jako programovací rozhraní je na desce konektor pro SWD.

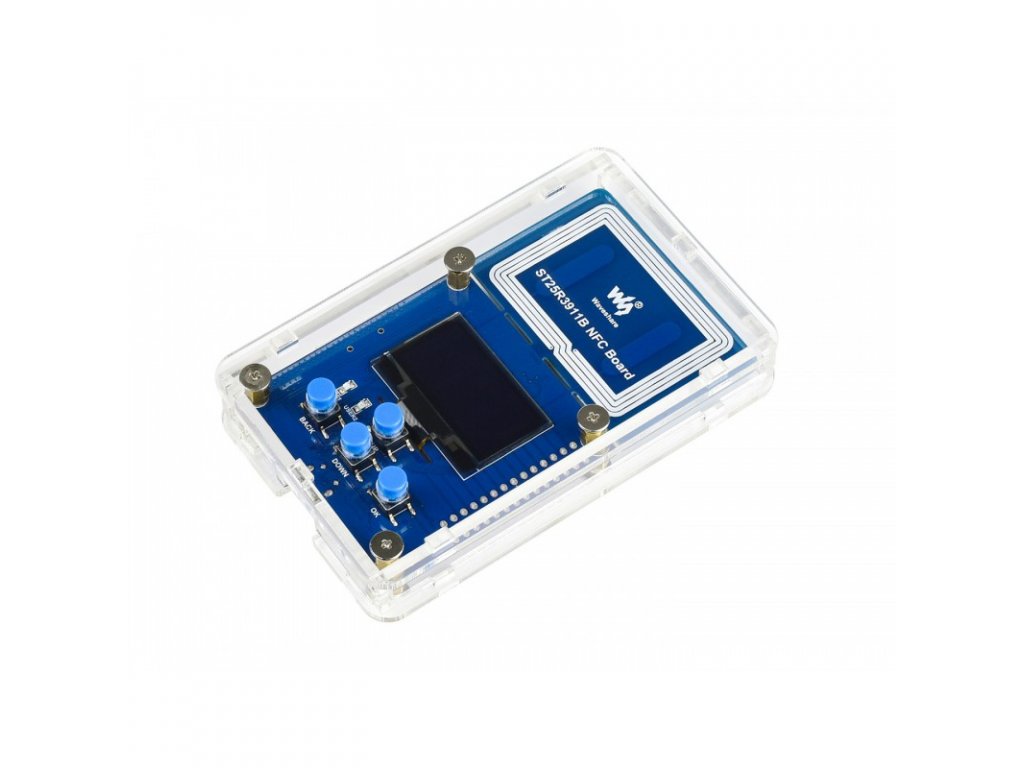

Celý kit je dodáván smontovaný v krabičce z plexiskla. Ke kitu je dodávána USB čtečka microSD karet, 16GB microSD karta a microUSB kabel pro připojení k PC.

K dispozici je demo kód, který je již nahraný v mikrokontroleru od výrobce. Napsaný je pomocí HAL knihoven od ST microelectronic, tudíž lze pro vývoj používat originální konfigurační software STM32 Cube a jako kompilační program je použitý Keil uVision. Použít lze však i originální kompilační software STM32 Cube IDE, popř. jiné kompilátory podporující STM32 HAL knihovny.

Demo kód umožňuje aktualizaci obsahu u NFC ePaper modulů.

Veškeré podrobnosti včetně schémata a zdrojových kódů demo softwaru najdete níže na odkazu v sekci Zdroje.

Specifikace:

• NFC čip: ST25R3911B
• Pracovní frekvence: 13.56MHz
• Výstupní výkon: 1.4W (max)
• Komunikační rozhraní NFC čipu: SPI
• Podporované protokoly:
  • ISO18092 (NFCIP-1) active P2P
  • ISO14443A, ISO14443B, and FeliCa™
  • ISO15693
• Podpora dalších protokolů (např. MIFARE™ Classic)
• Napájecí napětí: 5V
• Pracovní napětí: 3.3V

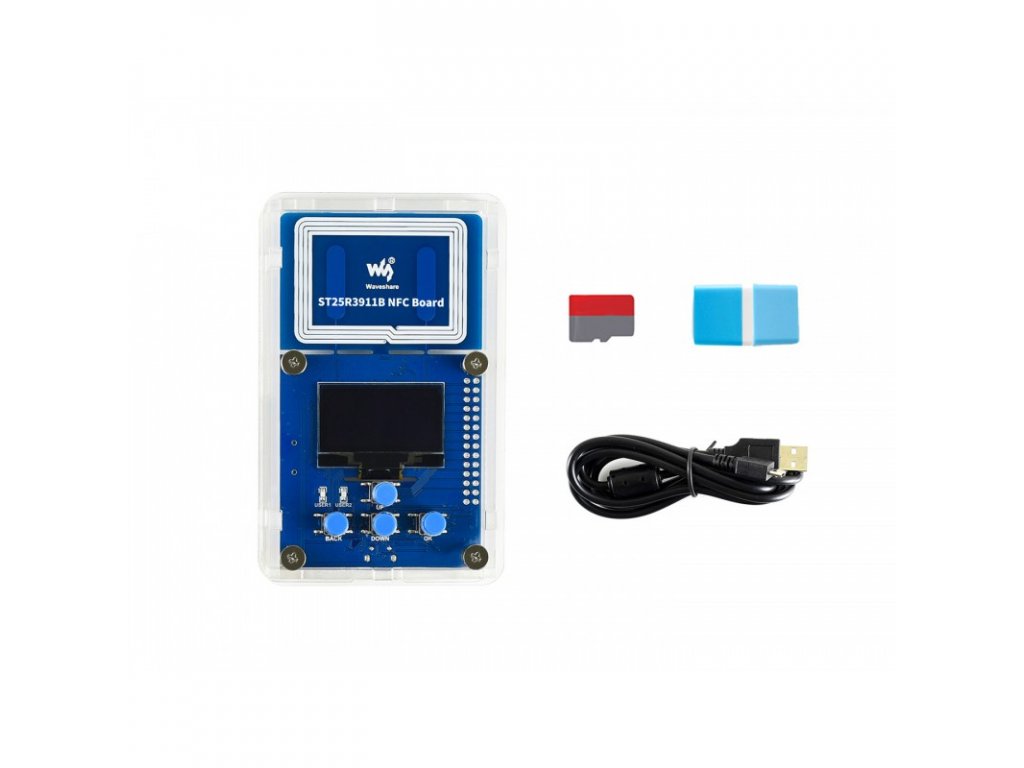

Součástí dodávky:

• 1ks Vývojový kit NFC/MIFARE ST25R3911B
• 1ks USB čtečka microSD karet
• 1ks 16GB microSD karta
• 1ks microUSB kabel

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
