Solarní nabíječka lithiových baterií SD30CRMA CN3795

Detailní popis produktu

Tato nabíječka baterií je navržena pro širokou škálu aplikací a je vybavena funkcí MPPT (Maximum Power Point Tracking) pro optimalizaci nabíjení z fotovoltaických článků. Nabízí kompletní regulátor nabíjení pro jednočlánkové nebo vícečlánkové lithium-iontové, LiFePO4 nebo lithium-titanátové baterie.

Nabíječka může fungovat jako zdroj napětí, pokud není připojena žádná baterie. Nastavení výstupního napětí se provádí trimrem ADJ. Před připojením baterie je tedy nutné nejdříve nastavit výstupní napětí podle použité baterie.

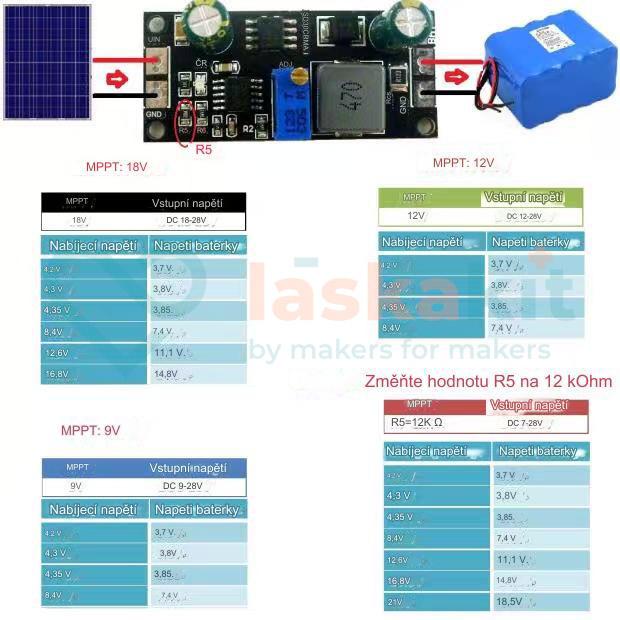

Specifikace MPPT (Dle výběru):

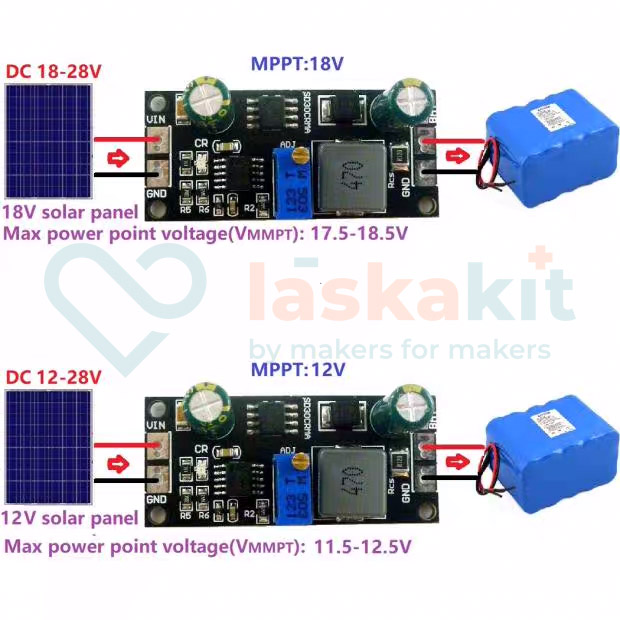

• MPPT 18V:
  • Vstup: DC 18-28V
  • Výstup: DC 1.2-17V nastavitelný (3.6V, 4.2V, 4.3V, 4.35V, 8.4V, 12.6V, 16.8V)
•  MPPT 12V:
  • Vstup: DC 12-28V
  • Výstup: DC 1.2-11V nastavitelný (3.6V, 4.2V, 4.3V, 4.35V, 8.4V)

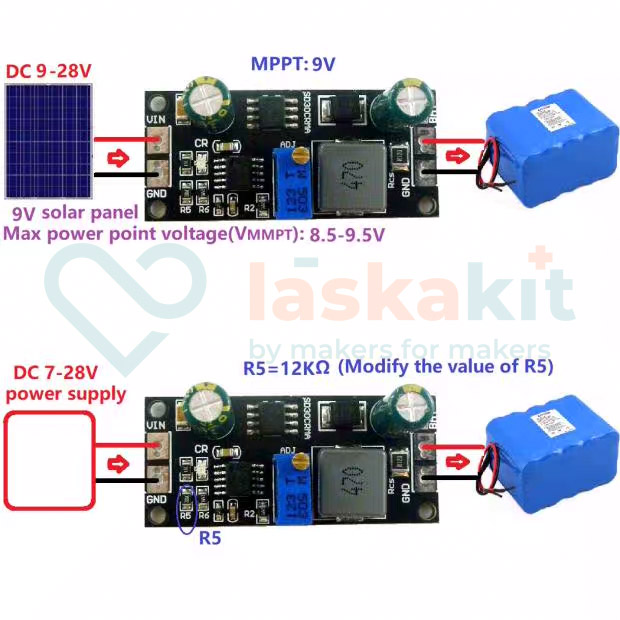

• MPPT 9V:
  • Vstup: DC 9-28V
  • Výstup: DC 1.2-8V nastavitelný (3.6V, 4.2V, 4.3V, 4.35V, 7.2V)
• MPPT deaktivováno:
  • Vstup: DC 7-28V
  • Výstup: DC 1.2-21V nastavitelný (3.6V, 4.2V, 4.3V, 4.35V, 8.4V, 12.6V, 16.8V, 21V)

Specifikace:

• Použitý čip: CN3795

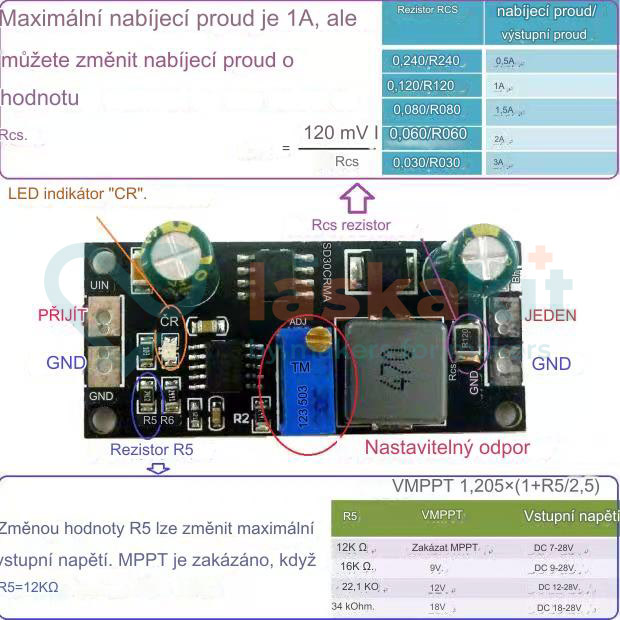

• Max. nabíjecí proud: 1A (lze změnit úpravou hodnoty Rcs)
• Výstupní napětí: 1.2-21V (zaleží na MPPT a poloze trimrů)
• Automatické kondicionování hluboce vybitých baterií
• Automatické opětovné nabíjení
• LED indikátor stavu nabíjení (“CR” LED)
• Ochrana proti přepětí baterie
• Provozní teplota: -40°C až +85°C
• Rozměry: 45 x 20 x 15 mm
• Hmotnost: 7.3 g

Součásti dodávky:

• 1ks Solarní nabíječka lithiových baterií SD30CRMA CN3795

Poznámky:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Musíte být obezřetní při spojování dvou článků paralelně. Oba články musí mít totožné napětí. Pokud by jeden článek měl nižší napětí, došlo by k vybití na nejnižší možnou hranici vybití. Aby měly - pokud možno - oba články napětí totožné. V takovém případě dojde k vyvážení napětí. V případě, že se napětí obou článků hodně liší, může dojít k přehřátí takového článku či něčemu horšímu. Při nabíjení dvou paralelních článků k tomuto modulu je nabíjecí proud každého článku polovina z celkového nabíjecího proudu modulu, tzn. že každý článek má stejnou úroveň napětí.
