Univerzální solární nabíječka baterií MPPT-V08A CN3722

Detailní popis produktu

Modul MPPT regulátoru pro solární systémy 9–24V s bateriemi Li-Ion, Li-Pol a LiFePO4 s max. nabíjecím proudem 5A. MPPT regulátor obsahuje měnič, který upraví V-A charakteristiku napájecího zdroje (solární panel, větrná elektrárna apod.) na úroveň, která je nejvhodnější pro nabíjení připojené baterie. Tím je dosaženo nejnižších ztrát a nejlepší využití energie ze zdroje.

Sledování maximálního výkonového bodu (MPPT) solárního článku zajišťuje, že fotovoltaický článek vždy vydává maximální výkon, aby plně využil sluneční energii, když se změní intenzita světla. Obecně musí být funkce MPPT implementována s přepínačovým režimem DC-DC měniče, aby se maximalizoval výstupní výkon výstupního napětí a nabíjecího proudu. Vstupní napětí může dosáhnout až 28V, což je velmi vhodné pro aplikace s velkým rozdílem mezi vstupním napětím a napětím baterie.

Specifikace:

• Vstupní napětí: 8–28V DC
• Výstupní napětí: 5–26V DC
  • Li-Ion a Li-Pol baterie: 8.4/12.6/16.8V
  • LiFePO4 baterie: 7.2/10.8/14.4V
  • Pb baterie: 12/24V
  • Ni-Cd, Ni-MH baterie: 7.2–14.4V
• Způsob nabíjení: automatické 3 stupňové
• Účinnost: 93%
• Vlastní spotřeba: 3mA
• Max.nabíjecí proud: 5A
• Ochrany: proti přepólování, zkratu, protizpětnému proudu do panelů. Ochrana proti přepětí baterie

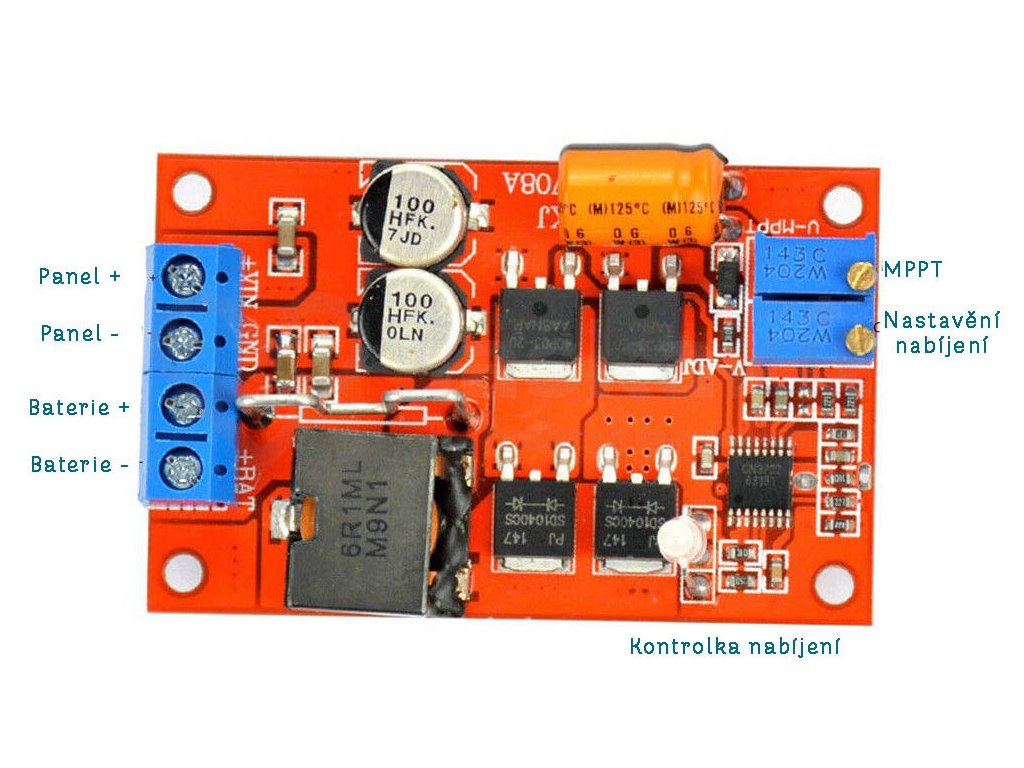

Návod:

• Otoč trimr „MPPT“ úplně doprava (po směru hodinových ručiček).
• Otoč trimr „Nabíjení“ úplně doleva (proti směru hodinových ručiček).
• Připoj solární panel (za běžných světelných podmínek) nebo náhradní zdroj napětí (18V pro 12V systémy).
• Pomalu otáčej trimr MPPT doleva (proti směru hodinových ručiček), dokud se na výstupu neobjeví napětí a LED nezačne blikat modře.
• Připoj nenabitou baterii přes ampérmetr.
• Otoč trimr „Nabíjení“ doprava (po směru hodinových ručiček) tak, aby do baterie začal téct proud a LED začala blikat červeně.
• Optimalizace nabíjení: Nastav trimr MPPT do bodu, kde do baterie teče nejvyšší proud. Tento krok prováděj s osvětleným solárním panelem, který bude použit v soustavě, aby byly zajištěny reálné pracovní podmínky.
• Připoj plně nabitou baterii:  Otoč trimr „Nabíjení“ doleva (proti směru hodinových ručiček), dokud se nabíjecí proud nepřeruší. Tím se zajistí ochrana proti přebití baterie.

Součástí dodávky:

• 1ks Univerzální solární nabíječka baterií MPPT-V08A CN3722

Poznámky:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Musíte být obezřetní při spojování dvou článků pararelně. Oba články musí mít totožné napětí. Pokud by jeden článek měl nižší napětí, došlo by k vybití na nějnižsí možnou hranici vybití. Aby měly - pokud možno - oba články napětí totožné. V takovém případě dojde k vyvážení napětí. V případě, že se napětí obou článků hodně liší, může dojít k přehřátí takového článku či nečemu horšímu. Při nabíjení dvou paralelních článků k tomuto modulu je nabíjecí proud každého článku polovina z celkového nabíjecího proudu modulu, tzn. že každý článek má stejnou úroveň napětí.
