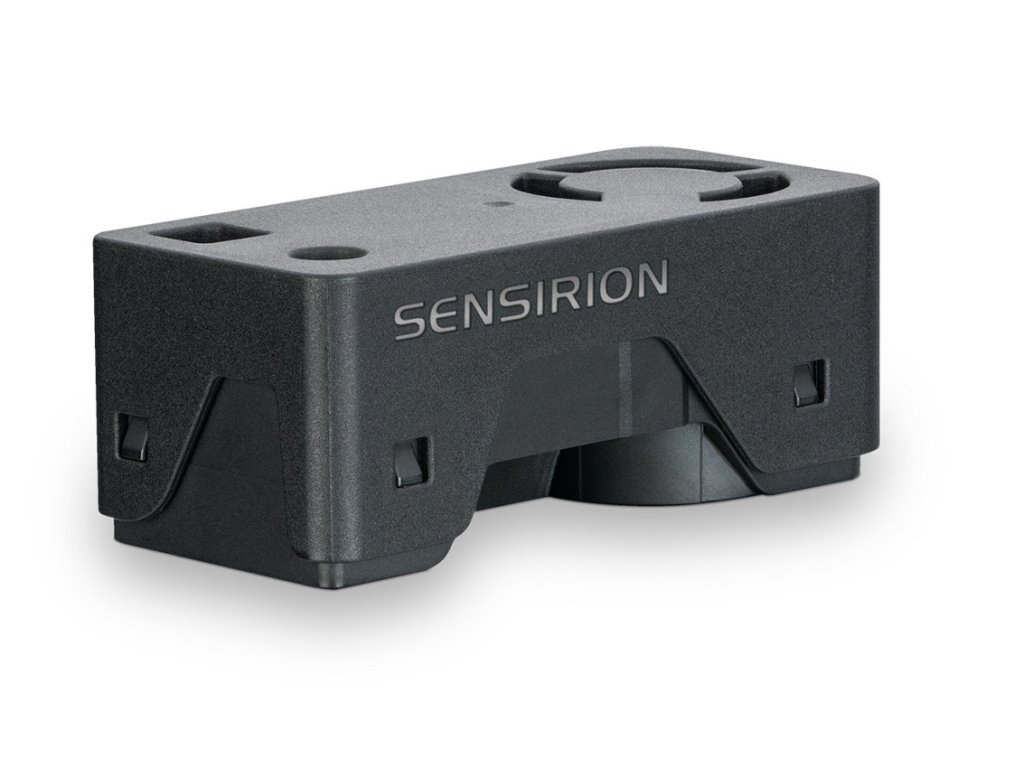

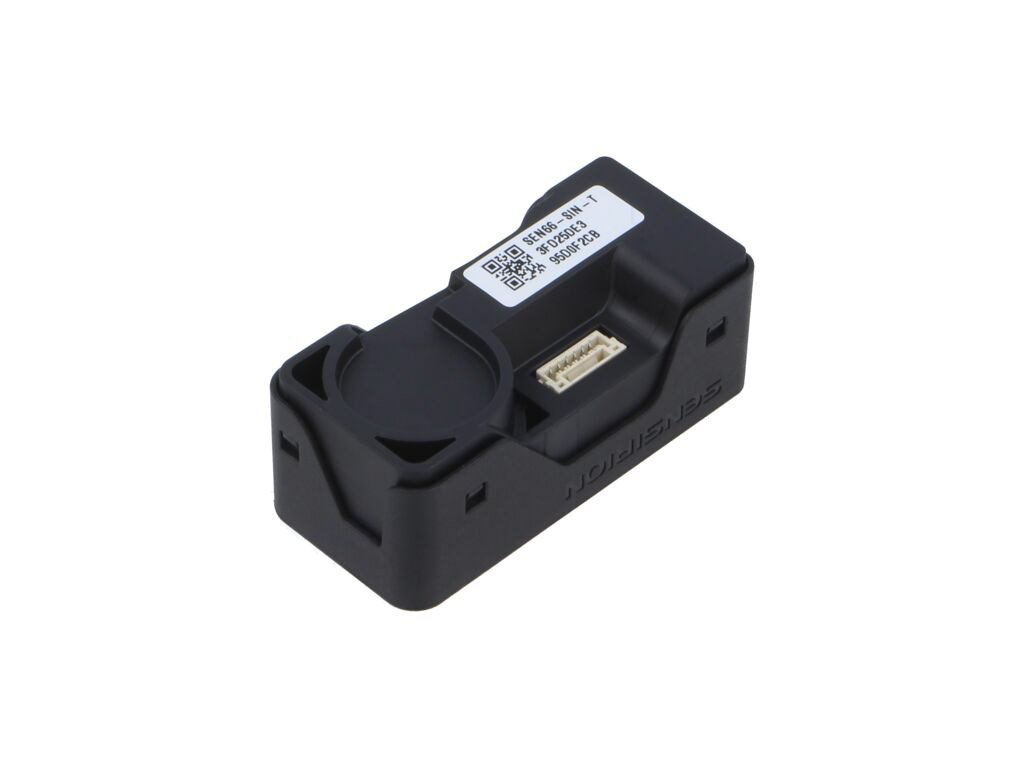

Senserion SEN66-SIN-T Senzor kvality ovzduší

Detailní popis produktu

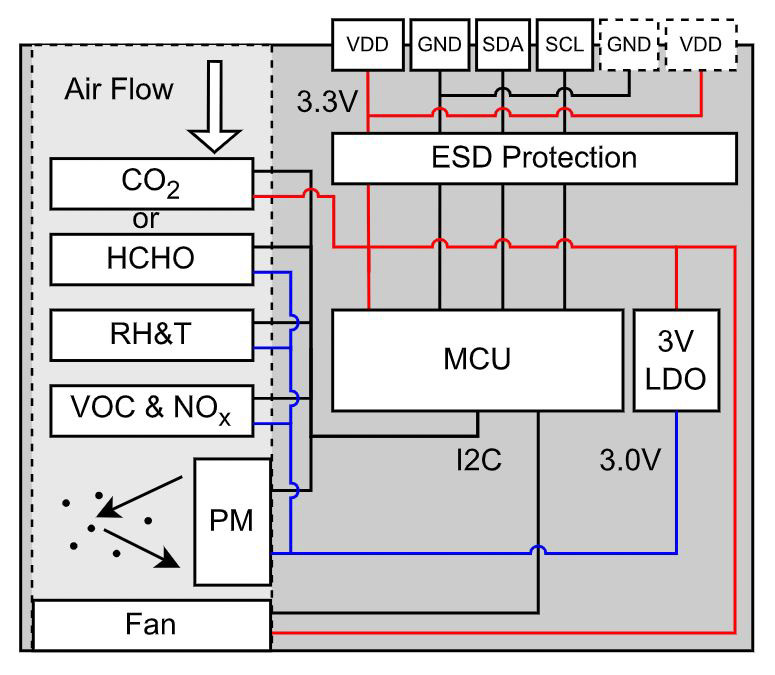

SEN66 od společnosti Sensirion integruje senzory pevných částic (PM), koncentraci CO2, množství těkavých organických sloučenin, VOC index (míra koncentrace těkavých organických sloučenin - barvy, laky, čistící prostředky), NOx index (množství oxidů dusíku, které vznikají při spalování), relativní vlhkosti (RH), teploty (T) a řídící mikrokontrolér.

Čidlo komunikuje s tvou deskou (Arduino, ESP8266/ESP32, Raspberry Pi) skrze I2C, knihovny najdeš v záložce "Související soubory"

Doporučené napájecí napětí čidla je 3.3V (±0.5V), datové piny SDA a SCL jsou 5V tolerantní.

Modul umožňuje měřit pevné částice (particulate matter) od 0.3 do 10um s koncentrací od 0 do 1000ug/m3, teplotu od -10 do 50 °C, koncentraci CO2 od 0 až 40 000, vlhkost od 0 - 90 (nekondenzující) % RH a VOC a NOx index.

VOC a NOx index je bezrozměrné číslo od 1 do 500. Jeho výpočet může trvat minuty až hodiny a u měření VOC a NOx index se předpokládá provoz 24/7.
Hodnotu VOC indexu můžeme rozdělit do třech částí 0 - 99 čistý vzduch, 100 - 249 vyhovující vzduch, nad 250 nekvalitní vzduch.

SEN66 není kompatibilní s AirBoard, který má napájecí napětí 5V a mohl by tak SEN66 zničit (maximální napájení 3.6V).

Propojovací kabel je momentálně ve výrobe, do té doby můžete použít propojovací kabel pro SEN5x, kde konec k AirBoard ustřihnete a napájíte dupont kablíky.

Pro připojení k naším deskám můžeš použit propojovací kabel

Specifikace:

• Výrobce: Sensirion
• Napájení: 3.3V +-0.5V
• Průměrná spotřeba během měření: 90mA
• Maximální spotřeba: 350mA (2ms)
• Klidová spotřeba: 4.6mA (prvních 10s), 3.3mA (poté)
• Rozsah měření: od 0µg/m³ do 1000µg/m³
• Přesnost měření (PM1 a PM2.5):
  • ± 5µg/m³ + 5% ze naměřené hodnoty @ 0 až 100µg/m³
  • ± 10% ze naměřené hodnoty @ 100 až 1000µg/m³
• Přesnost měření (PM4 a PM10):
  • ± 25µg/m³ @ 0 až 100µg/m³
  • ± 25% ze naměřené hodnoty @ 100 až 1000µg/m³
• Pevné částice:
  • PM1.0: 0.3 - 1 um
  • PM2.5: 0.3 - 2.5 um
  • PM4: 0.3 - 4 um
  • PM10: 0.3 - 10 um
• Typická přesnost měření (teplota):
  • ± 0.45°C @ 15-30°C, 50% RH
• Typická přesnost měření (vlhkost):
  • ± 4.5% RH @ 25°C, 30 - 70% RH
• VOC index, bezrozměrné číslo, které udává kvalitu vnitřního prostředí.
  • Rozsah měření: 1 - 500
• NOx index, bezrozměrné číslo, které udává kvalitu vnitřního prostředí.
  • Rozsah měření: 1 - 500

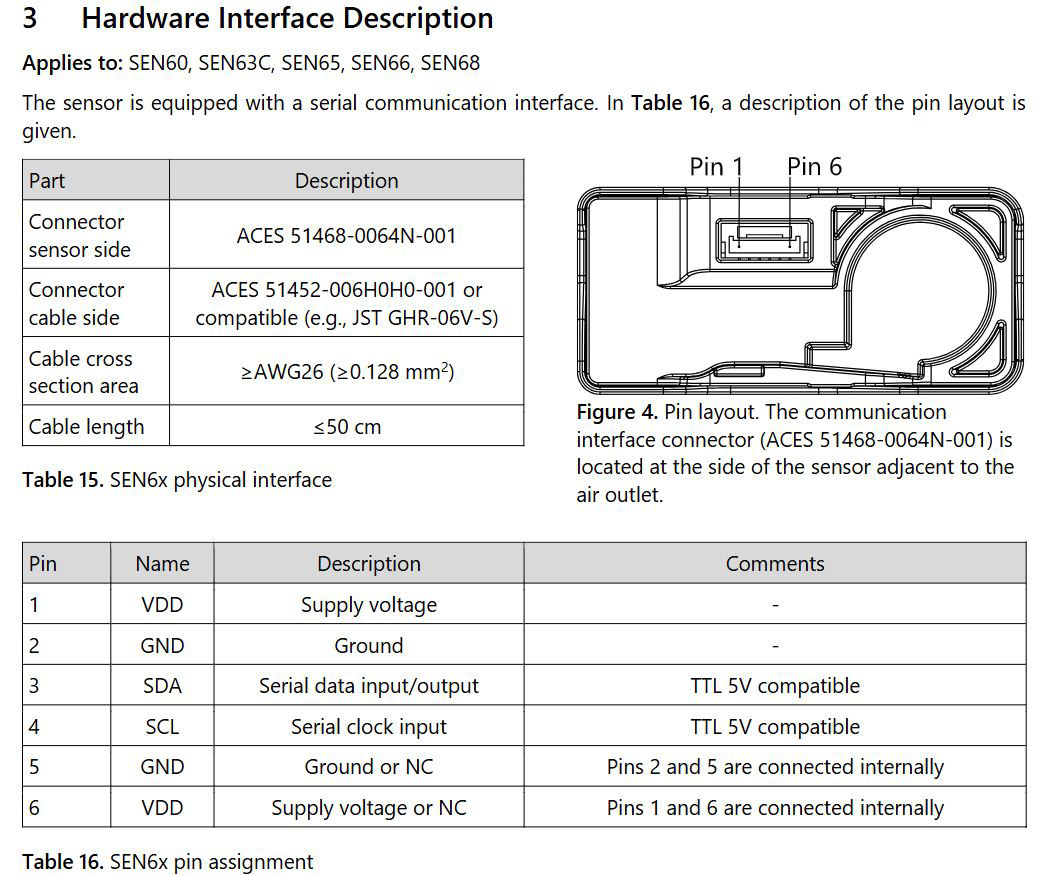

• Komunikace: I2C (100kbit/s, adresa 0x6B)
• Konektor: JST GHT-06V-S, propojovací kabel
• Minimální interval vzorkování: 1 s (nepřetržitý režim)
• Životnost: > 10 let s nepřetržitým provozem 24 hodin denně
• Hladina akustické emise z ventilátoru (@ 0.2 m): 24 dB(A)
• Maximální rozsah pracovní teplot: od -10°C do 60°C
• Maximální rozsah pracovní vlhkosti: od 0 do 90 (bez kondenzace) % RH
• Hmotnost: 36.4g
• Rozměry: 55.5 x 25.6 x 21.5 mm

Součástí dodávky:

• 1ks Senserion SEN66-SIN-T Senzor kvality ovzduší

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
