Sensirion SEN54-SDN-T Optický senzor kvality ovzduší

Detailní popis produktu

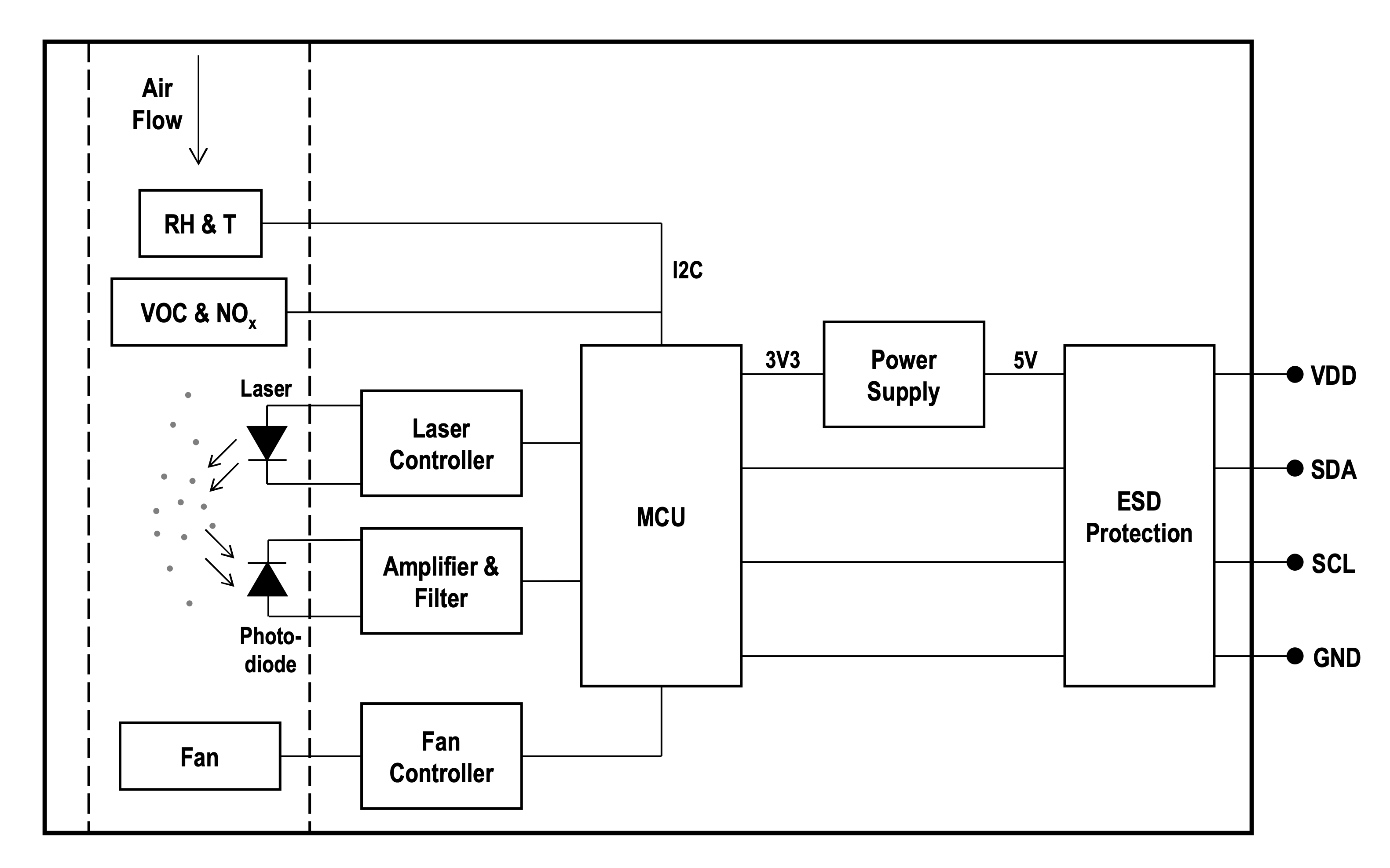

SEN54-SDN-T od společnosti Sensirion integruje senzory pevných částic (PM), těkavých organických sloučenin (VOC index, laicky kvalita vnitřního prostředí), relativní vlhkosti (RH), teploty (T) a mikrokontrolér. Čidlo komunikuje s tvou deskou (Arduino, ESP8266/ESP32, Raspberry Pi) skrze I2C.

I když je modul napájen 5V (±0.5V), výstup je ale 3.3V kompatibilní.

Modul umožňuje měřit pevné částice (particulate matter) od 0.3 do 10um, teplotu od -10 do 50 °C, vlhkost od 0 - 90 % RH a VOC index. VOC index je bezrozměrné číslo, které udává kvalitu vnitřního prostředí. Jeho výpočet může trvat hodiny až dny.

Hodnotu VOC indexu můžeme rozdělit do třech částí 0 - 99 čistý vzduch, 100 - 249 vyhovující vzduch, nad 250 nekvalitní vzduch.

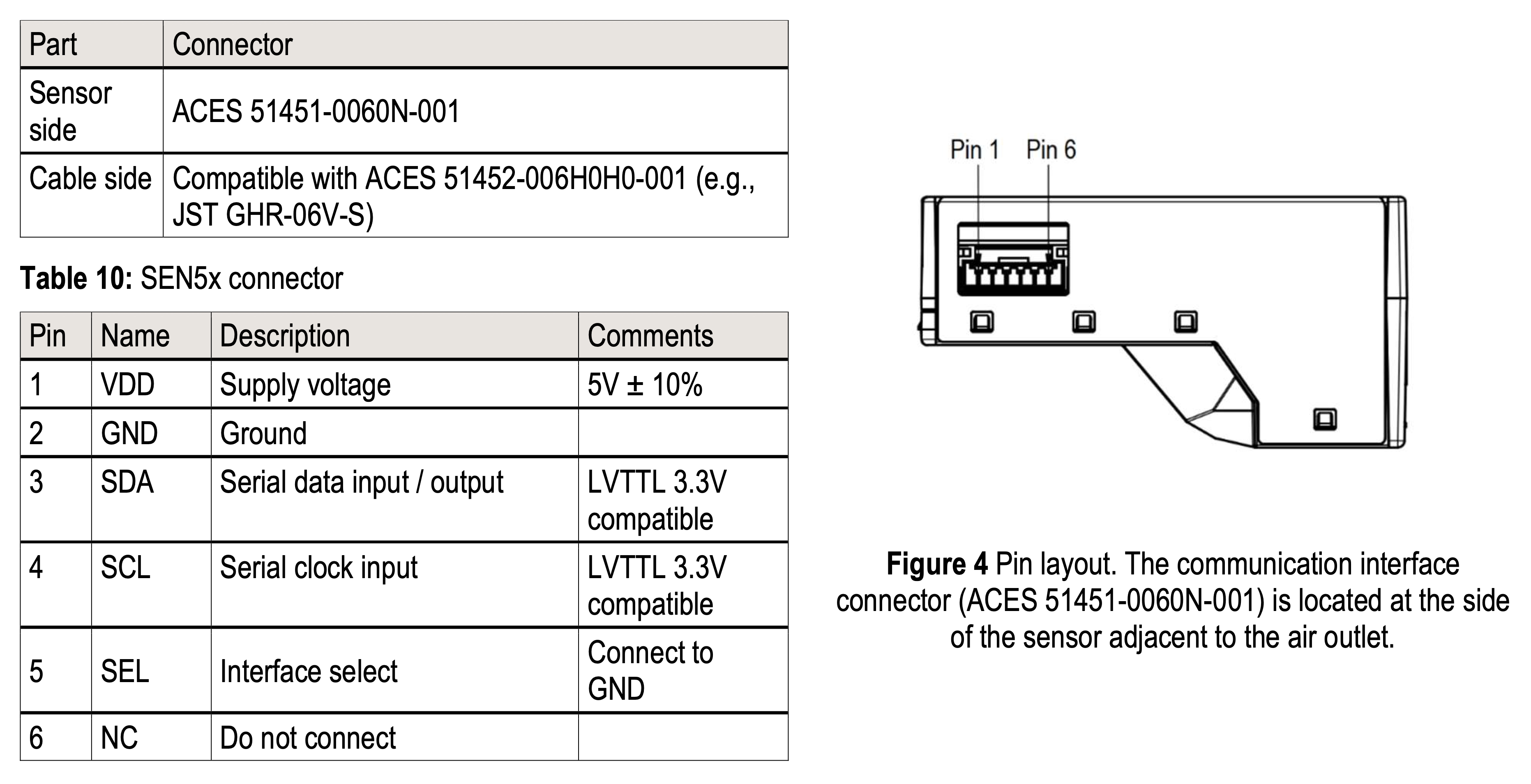

Pin SEL musí být připojen na GND před připojením modulu k napájení.

Modul dodáváme bez propojovacího kablelu. Propojovací kabel musí mít konektor například JST-GHR-06V-S

Pro připojení k naší desce LaskaKit AirBoard-8266 můžeš použit propojovací kabel

Specifikace:

• Výrobce: Sensirion
• Napájení: 4.5V až 5.5V
• Průměrná spotřeba během měření: 60mA
• Maximální spotřeba: 110mA (16us)
• Klidová spotřeba: 2.6mA
• Rozsah měření: od 0µg/m³ do 1000µg/m³
• Přesnost měření (PM1 a PM2.5):
  • ± 5µg/m³ + 5% ze naměřené hodnoty @ 0 až 100µg/m³
  • ± 10% ze naměřené hodnoty @ 100 až 1000µg/m³
• Přesnost měření (PM4 a PM10):
  • ± 25µg/m³ @ 0 až 100µg/m³
  • ± 25% ze naměřené hodnoty @ 100 až 1000µg/m³
• Pevné částice:
  • PM1.0: 0.3 - 1 um
  • PM2.5: 0.3 - 2.5 um
  • PM4: 0.3 - 4 um
  • PM10: 0.3 - 10 um
• Typická přesnost měření (teplota):
  • ± 0.45°C @ 15-30°C, 50% RH
• Typická přesnost měření (vlhkost):
  • ± 4.5% RH @ 25°C, 30 - 70% RH
• VOC index, bezrozměrné číslo, které udává kvalitu vnitřního prostředí.
  • Rozsah měření: 0 - 500
• Komunikace: I2C (100kbit/s, adresa 0x69)
• Konektor: JST GHT-06V-S, propojovací kabel
• Minimální interval vzorkování: 1 s (nepřetržitý režim)
• Životnost: > 10 let s nepřetržitým provozem 24 hodin denně
• Hladina akustické emise z ventilátoru (@ 0.2 m): 24 dB(A)
• Maximální rozsah pracovní teplot: od -10°C do 60°C
• Maximální rozsah pracovní vlhkosti: od 0 do 90 (bez kondenzace) % RH
• Hmotnost: 36.4g
• Rozměry: 52.3x43.3x22.3mm

Součástí dodávky:

• 1ks Sensirion SEN54-SDN-T Optický senzor kvality ovzduší

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
