RobotDyn Leonardo Ethernet V2 W5500 PoE Micro SD, kompatibilní s Leonardo ETH

Detailní popis produktu

RobotDyn Leonardo Ethernet V2 W5500 Micro SD, kompatibilní s Leonardo ETH, Verze s PoE

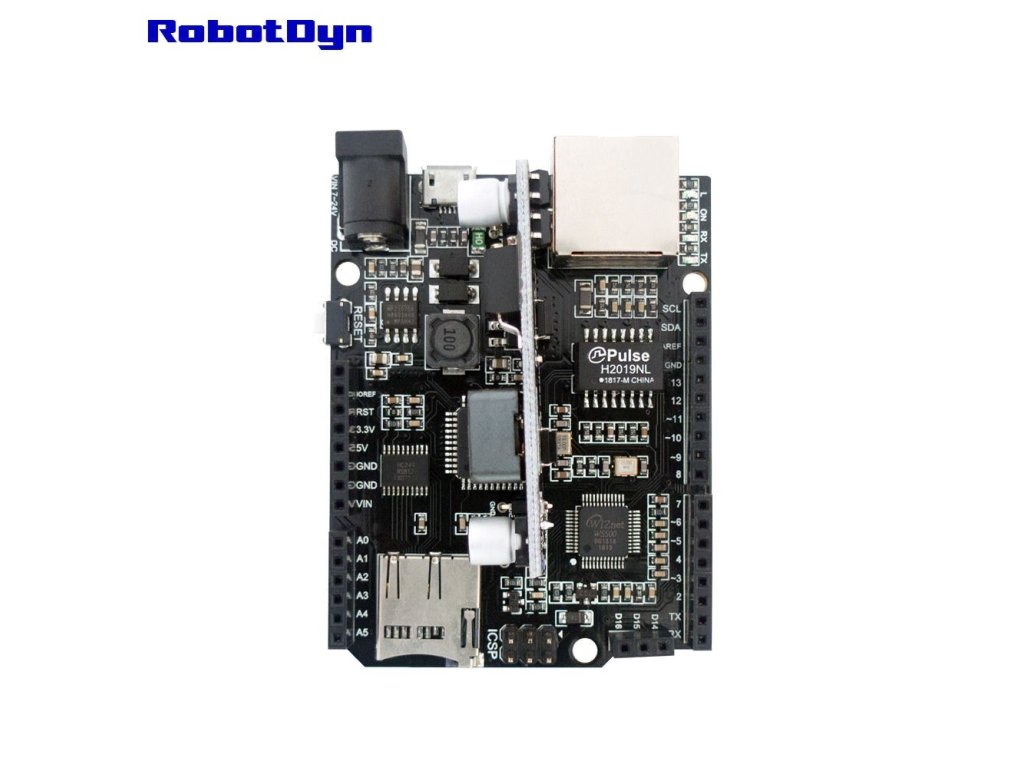

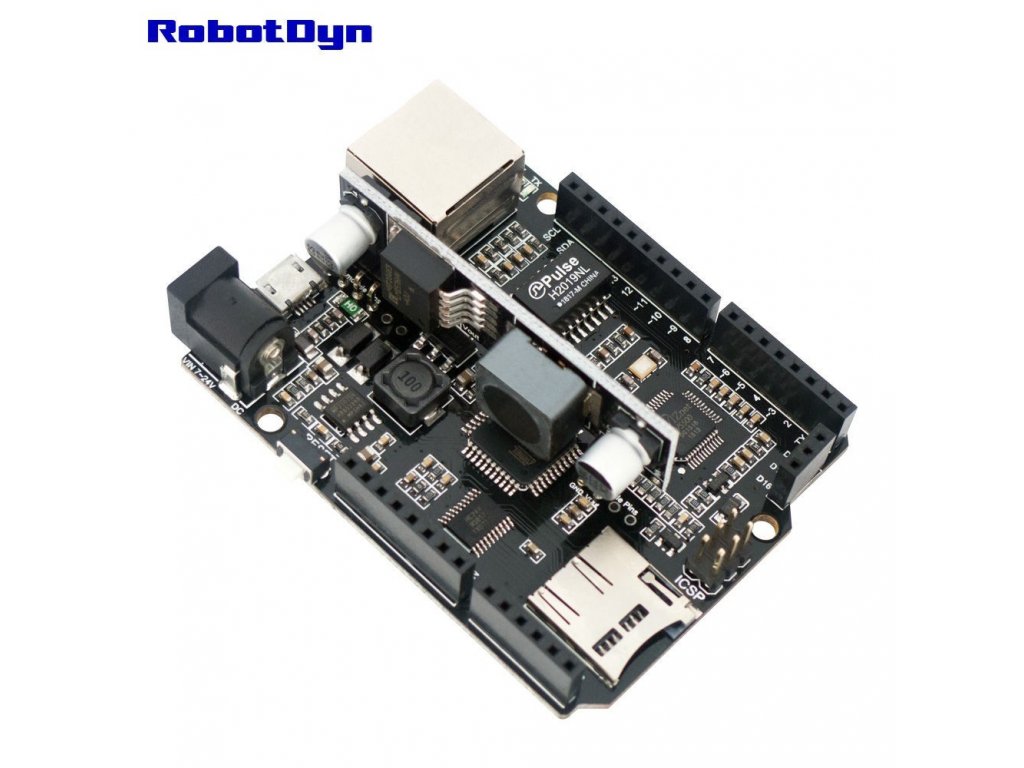

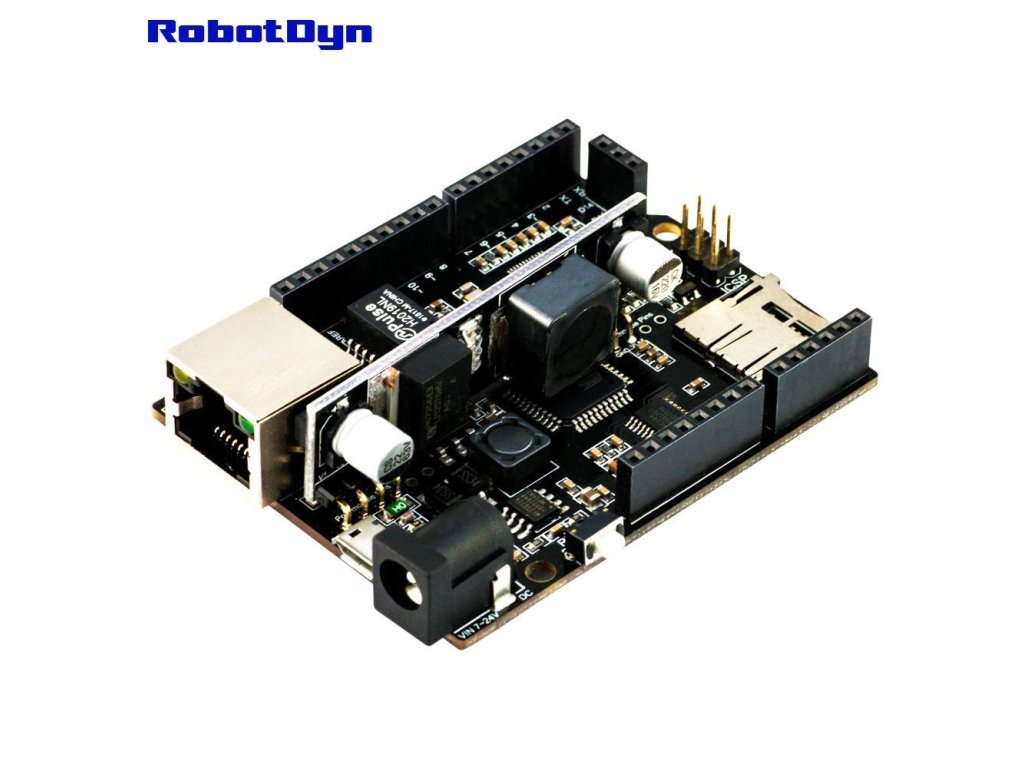

Leonardo + Ethernet (Leonardo ETH) je deska s mikrokontrolérem založená na ATmega32U4 a nově integrovaném Ethernet řadiči W5500 TCP / IP s PoE.

Má 22 digitálních vstupních / výstupních pinů (z nichž 7 může být použito jako výstup PWM a 12 jako analogové vstupy), krystal 16 MHz, připojení RJ45, konektor micro USB, napájecí konektor, ICSP a Reset tlačítko.

Obsahuje vše potřebné k podpoře mikrokontroléru. Stačí jej připojit k počítači pomocí USB kabelu nebo ho napájet AC-DC adaptérem nebo PoE, abys mohl začít. S bezpečnějším a profesionálnějším čipem pro regulaci výkonu může systém fungovat v mnohem složitějších prostředích. A zapomeň na problémy s napájením, protože pracuje s napájením PoE.

Arduino Leonardo je elektronická deska, osazená mikrokontrolérem ATmega32U4. Deska poskytuje úžasné možnosti měření, monitorování a ovládání zařízení pomocí jednoduchého programového prostředí, vycházejícího z jazyka C++. Součástí softwarového balíčku je spousta příkladů a knihovny pro ovládání dalších rozšiřujících modulů (shieldů).

Leonardo se liší od všech předchozích desek Arduino tím, že mikrokontrolér ATmega32U4 má vestavěno USB rozhraní, takže pro komunikaci s počítačem už není třeba používat další speciální obvody. Leonardo se připojenému počítači může jevit buď jako myš a klávesnice, nebo jako virtuální (CDC) sériový / COM port.

Specifikace:

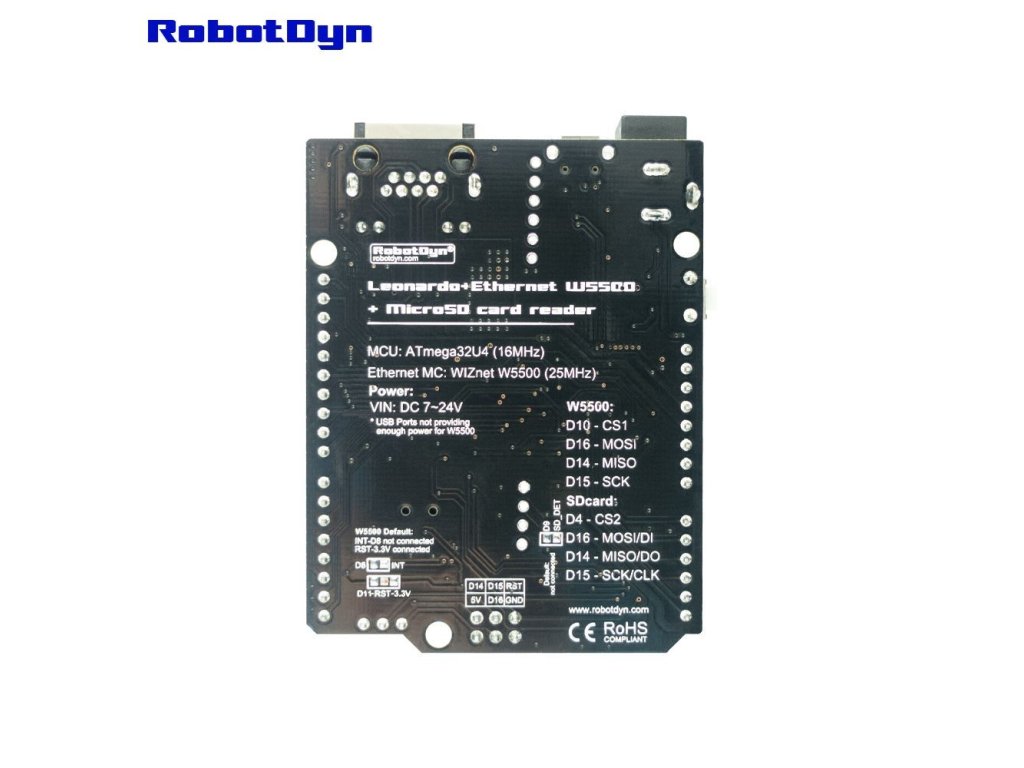

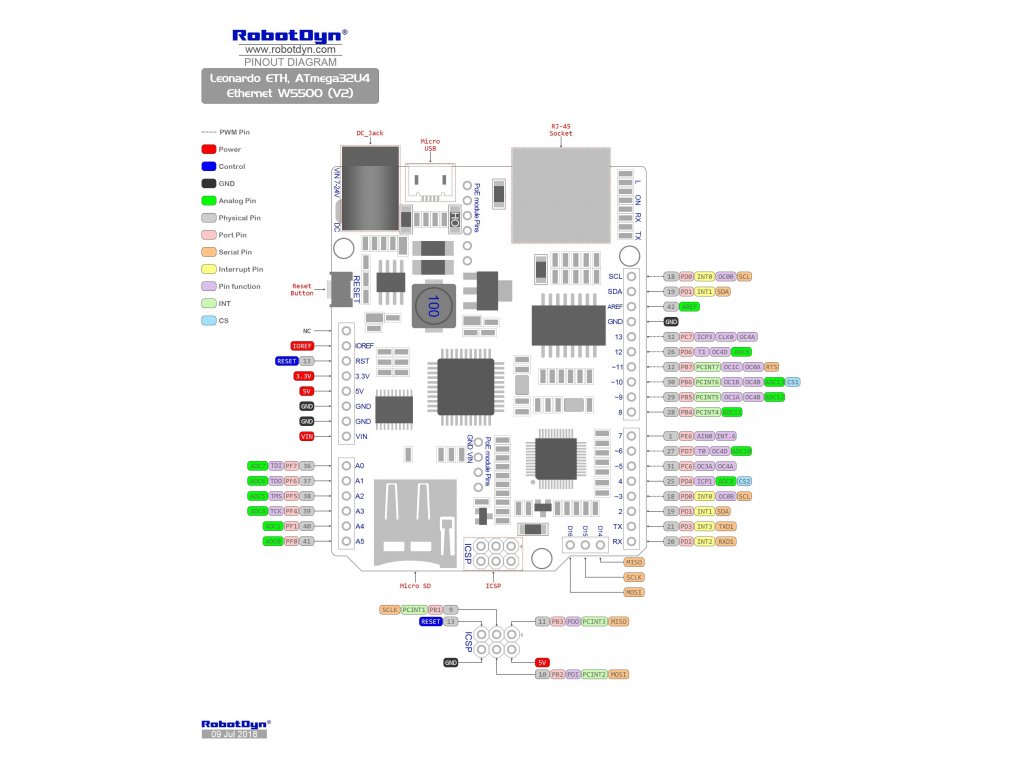

Použití pinů na Leonardo ETH

 Pro Ethernet W5500 čip:

• D10 – SS (CS1)
• D16 – MOSI
• D14 – MISO
• D15 – SCK
• D8 – INT (výběr W5500-INT pin)
• D11/3.3V – RST (výběr W5500-RST, 3.3 default )

Pro SD card reader:

• D4 – CS (CS2)
• D16 – MOSI/DI
• D14 – MISO/DO
• D15 – SCK/CLK

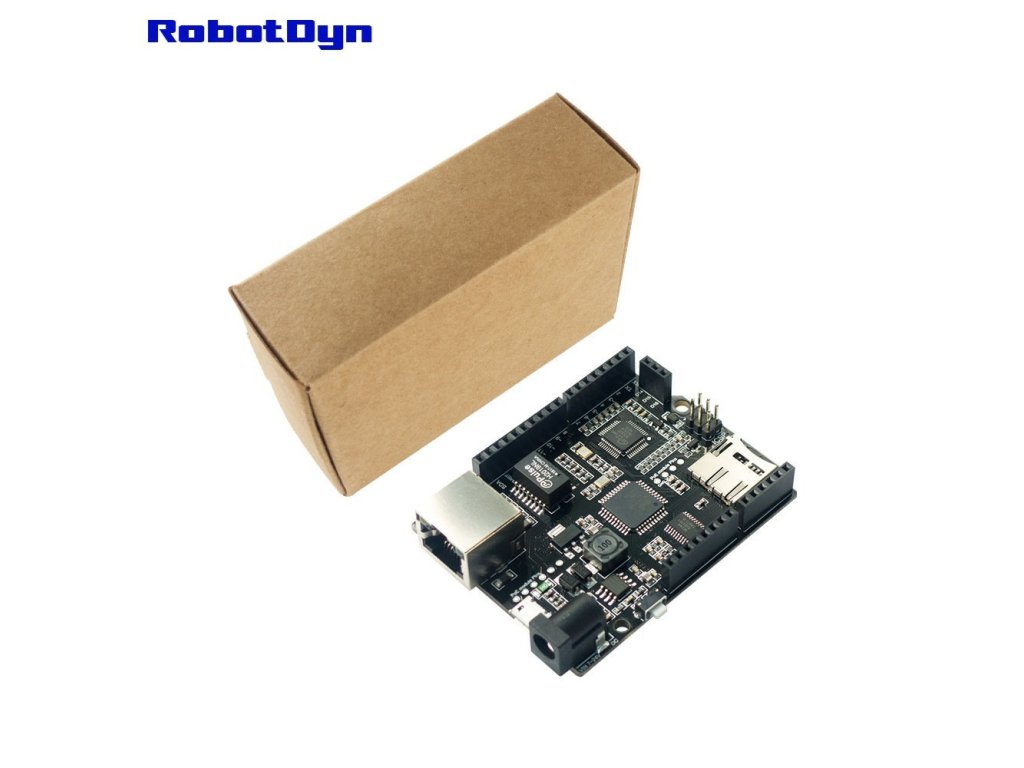

Součásti dodávky:

• 1ks  RobotDyn Leonardo Ethernet V2 W5500 PoE Micro SD, kompatibilní s Leonardo ETH

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• W5500 a SD komunikují s ATmega32U4 přes sběrnici SPI. Pin 10 a pin 4 jsou výběr čipů pro W5500 a SD. Nemohou být použity jako obecné I/O.

Zdroje:

• Začínáme s Arduinem
• ATmega32U4 Datasheet
• W5500 Datasheet
• Schéma
• Testový kód
• Arduino IDE
• Wiring s Processing IDE (reference)    Multiplatformní vývojové prostředí (Win/Linux/Mac/...)
