Detailní popis produktu

Reprap Ramps 1.4 pro 3D Tiskárny, CNC

Populární Mega shield. Veškerá elektronika většiny tiskáren RepRap je řízená touto elektronickou deskou. Tato deska je spojena a rozšiřuje programovatelný logický automat (PLC) Arduino Mega. Obsahuje 5 slot pro A4988 (DRV8825 ) drivery krokových motorů.

Tyto desky mají osazeny výkonové tranzistory STP55NF06, které mají V_GS(th) 2-4V a proto se při ovládání 5V plně neotevírají a při větších odběrech proudu, jako např. přímé spínání vyhřívací podložky 3D tiskárny, dochází k nadměrnému ohřevu tranzistoru a bez účinného chlazení dojde k jeho přehřátí a následnému zničení! Doporučujeme při spínání velkých proudů zařadit za tranzistor výkonnější modul, např. tento: PWM MOSFET modul HA210N06(klon) 25A pro vyhřívanou podložku LA143039. Tento modul je schopen trvale spínat proudy cca 25A (testováno až 30A).

Specifikace:

• Uzpůsobena pro kartézský souřadný systém
• Lze rozšířit o různé doplňky
• 3 zdrojové výstupy pro ohřev tiskové hlavy/větrák/vyhřívanou podložku a 3 termistorové okruhy pro měření teploty.
• Vstupní napětí 12V

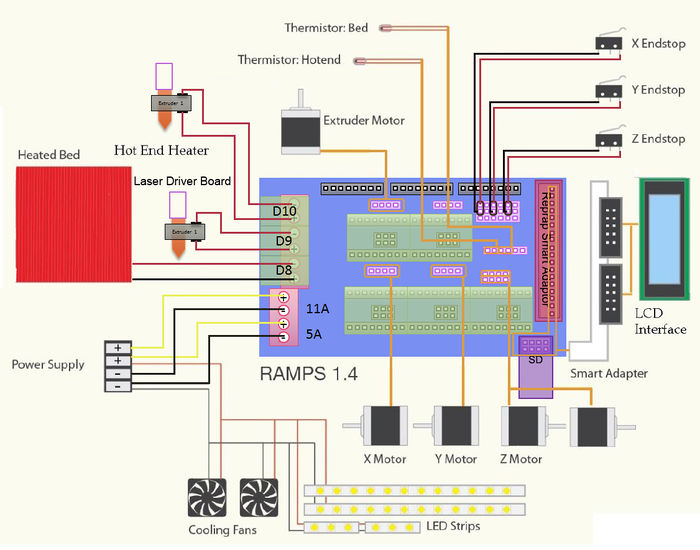

Zapojení

Součástí dodávky:

• 1ks Reprap Ramps 1.4 pro 3D Tiskárny, CNC

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Arduino Mega není součásti balení.
