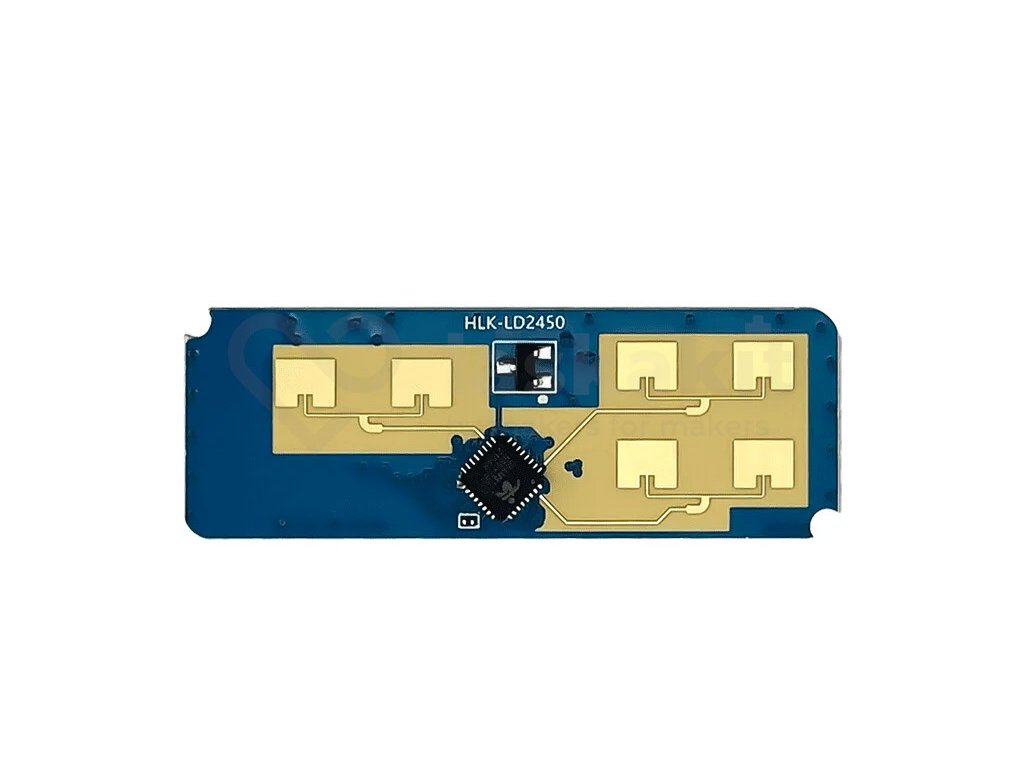

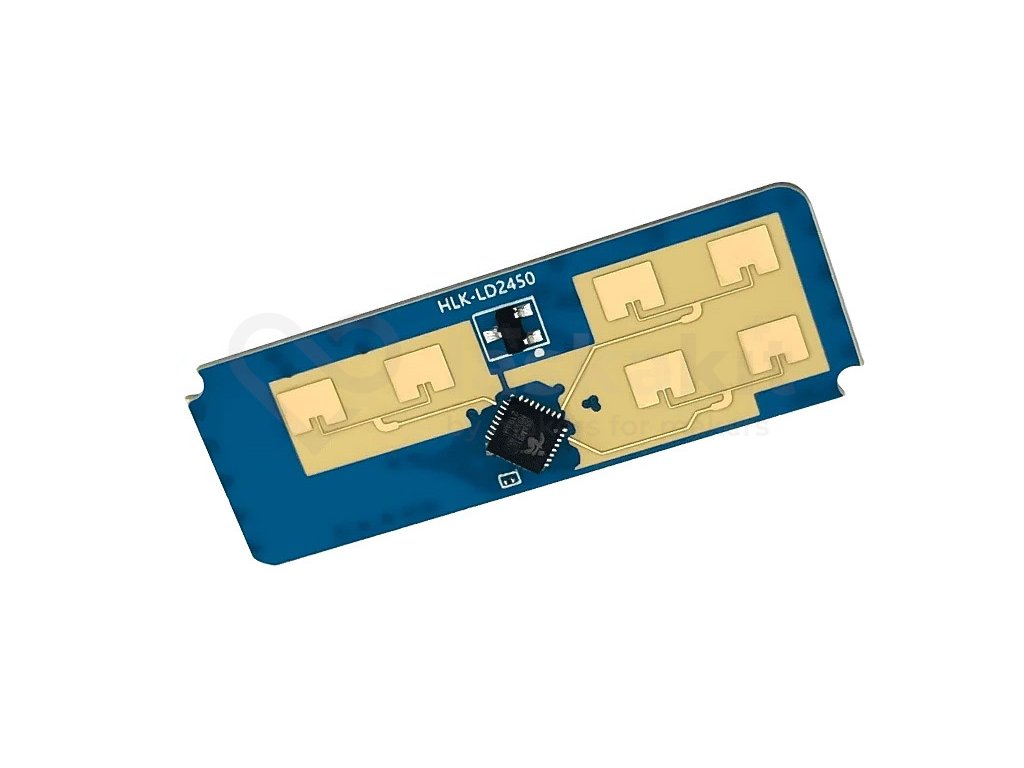

Radarový senzor pohybu HLK-LD2450 FMCW 24GHz do 6m pro detekci lidské přítomnosti

Detailní popis produktu

LD2450 je vysoce citlivý 24GHz modul pro detekci přítomnosti lidí, vyvinutý firmou Hi-link. Princip jeho fungování spočívá v použití frekvenčně modulovaných spojitých vln (FMCW) k detekci lidských cílů v daném prostoru. Díky zpracování radarového signálu a přesným algoritmům pro detekci lidského těla umožňuje vysoce citlivou detekci přítomnosti lidí, přičemž dokáže rozpoznat pohybující se i stacionární osoby. Rovněž je možné vypočítat doplňkové informace, jako je vzdálenost cíle.

Tento produkt je primárně určen pro použití ve vnitřních prostředích, kde dokáže detekovat pohybující se nebo jemně se pohybující lidské tělo v dané oblasti a v reálném čase poskytovat výsledky detekce. Maximální dosah detekce je 6 metrů a rozlišení vzdálenosti je 0.75 metru. Modul poskytuje vizuální nástroj pro konfiguraci, který umožňuje snadno nastavit rozsah detekce, citlivost detekce v různých intervalech a čas zpoždění pro detekci nepřítomnosti, aby bylo možné přizpůsobit modul různým specifickým aplikacím.

Podporuje výstupy prostřednictvím GPIO a UART, je připraven k okamžitému použití („plug and play“) a lze jej flexibilně aplikovat v různých inteligentních scénářích a koncových produktech.

Specifikace:

• Snímací vzdálenost: do 5m,
• Úhel detekce:
  • Azimutální úhel ±60°,
  • Úhel sklonu ±35°,
• Frekvence: 24 GHz
• Rozlišení: 0.75m
• Nastavěni parametru přes applikaci.
• Napájení: 5-12V DC,
• Rozměry: 15x44mm
• Detekce lidské přítomnosti: Dokáže detekovat lidskou přítomnost v pohybu i v klidovém stavu (mikropohyby, např. dýchání).

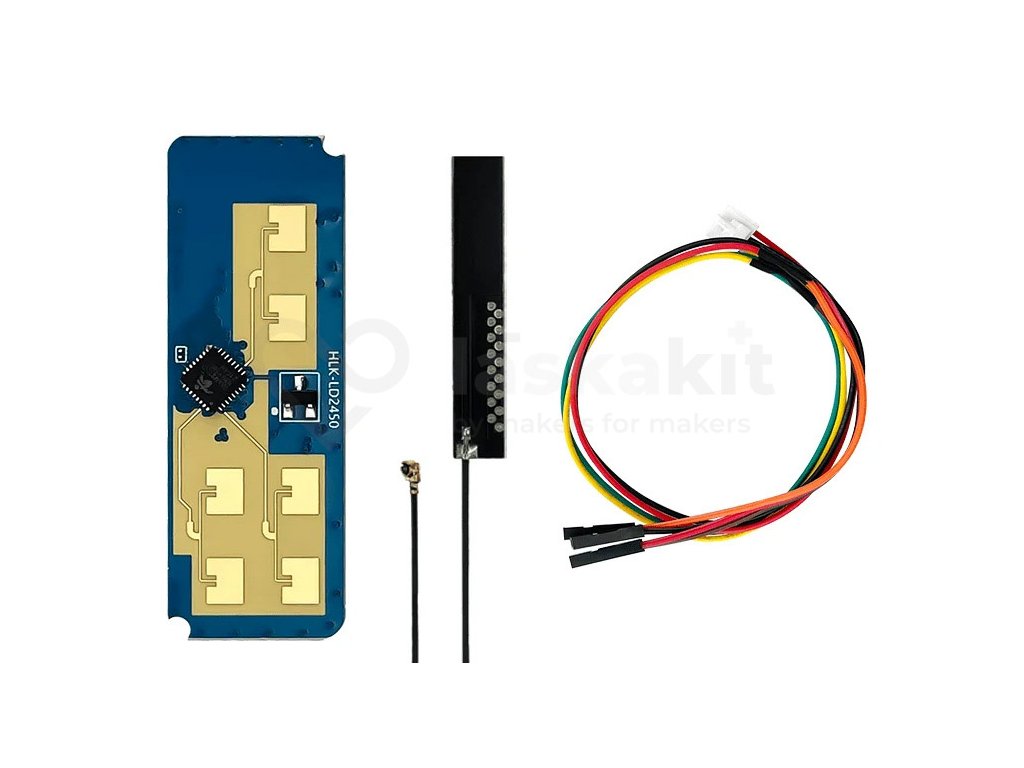

Součástí dodávky:

• 1ks Radarový senzor pohybu HLK-LD2450 FMCW 24GHz do 6m pro detekci lidské přítomnosti
• 1ks Propojovací kabel
• 1ks 2.4GHz PCBV antena

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
