Nabíječka + boost 100W pro USB Powerbank 5V 5A, 2x USB, rychlonabíjení s displejem

Kód: LA123117
538 Kč 444,60 Kč bez DPH
Momentálně nedostupné
Položka byla vyprodána…

Nabíječka + boost 100W pro USB Powerbank 5V 5A, 2x USB, rychlonabíjení s displejem

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Modul pro powerbanky s integrovaným boost měničem, nabíječkou lithiové baterie a indikátorem stavu baterie na LED displeji a podporou rychlého nabíjení, který poskytuje kompletní napájecí řešení pro mobilní napájení.

Funkce tlačítka:

  • Krátký stisk: zapnutí výstupu
  • Dvojitý stisk: vypnutí modulu
  • Dlouhý stisk: režim nabíjení malým proudem

Displej:

Na displeji je zobrazována aktuální hodnota nabití baterie v %. Přesné zobrazení závisí na správném nastavení kapacity použité baterie rezistorem R8. Nabíjení je indikováno blikáním pozice jednotek %. Rychlé nabíjení je zobrazováno rozsvícením zeleného symbolu nad symbolem %.

Modul obsahuje funkci automatického vypnutí, pokud není připojena zátěž a není připojena ani nabíječka. Interval vypnutí je cca 30s. Též obsahuje i automatické zapnutí - stačí připojit napájené zařízení do kteréhokoli USB portu a modul se automaticky spustí.

Při prvním připojení baterie a každým dalším odpojením/připojením baterie je nutné modul "nastartovat" připojením na nabíječku. Jinak se modul nespustí. Po připojení modulu na nabíječku začne na displeji blikat údaj 0%. Do některého USB portu připojte napájené zařízení(např. mobilní telefon). Modul by měl začít zobrazovat aktuální stav nabití. Potom je již modul plně připraven.

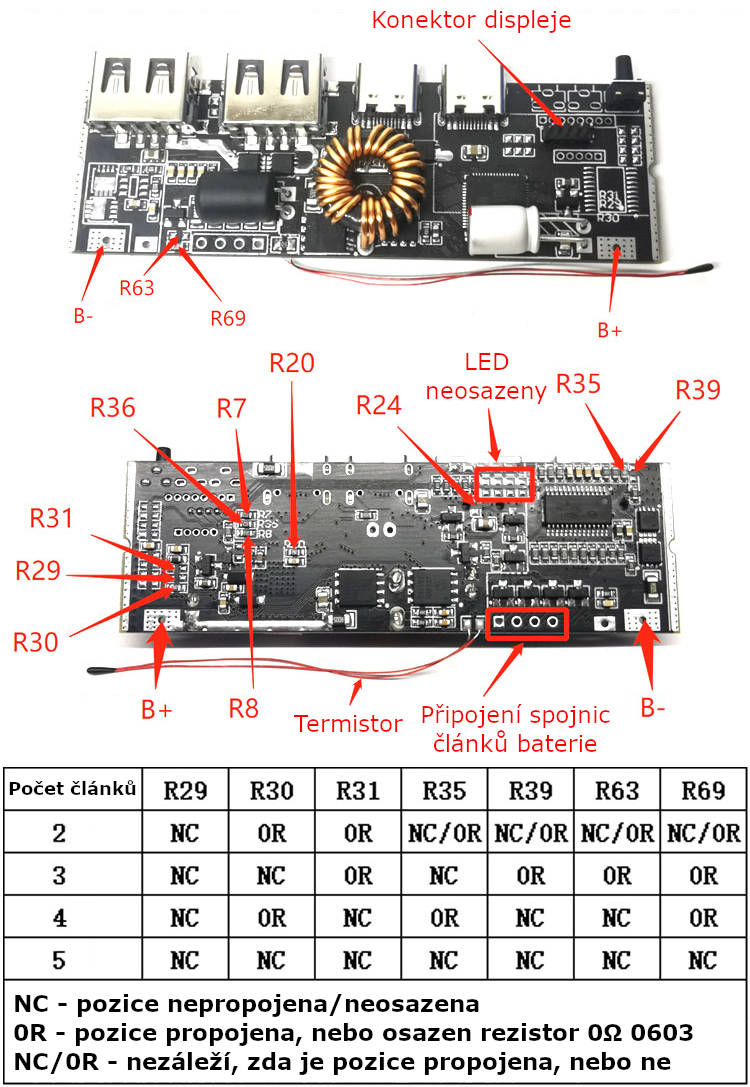

Modul umožňuje připojení baterie v konfiguraci 2S, 3S, 4S, nebo 5S. Nastavení konkrétní konfigurace se provádí pájecími propojkami na desce:

nab1

Nastavení z výroby: 4S

Další možností modulu je použití různých typů litiových článků - LiION, LiPOL, LiFePO4 apod. Napětí jednoho článku se nastavuje změnou rezistoru R7:

Rezistor R7 Napětí jednoho článku
27kΩ 4,2V
18kΩ 4,3V
13kΩ 4,35V
9,1kΩ 4,4V
6,2kΩ 4,15V
3,6kΩ 3,65V (LiFePO4)

Nastavení z výroby: 27kΩ - 4,2V

Modul umožňuje nastavení nbíjecího proudu nastavením kapacity baterie změnou odporu rezistoru R8:

Rezistor R8 Kapacita baterie
6,2kΩ 5000mAh
12,4kΩ 10000mAh
18,7kΩ 15000mAh
24,9kΩ 20000mAh
30,9kΩ 25000mAh

Nastavení z výroby: 12,4kΩ - 10000mAh

Jako poslední funkce, kterou lze konfigurovat je nastavení maximálního výstupního výkonu a to změnou odporu rezistoru R20:

Rezistor R20 Výstupní výkon
27kΩ 65W
18kΩ 60W
13kΩ 45W
9,1kΩ 30W
6,2kΩ 27W
3,6kΩ 100W

Nastavení z výroby: 3,6kΩ - 100W

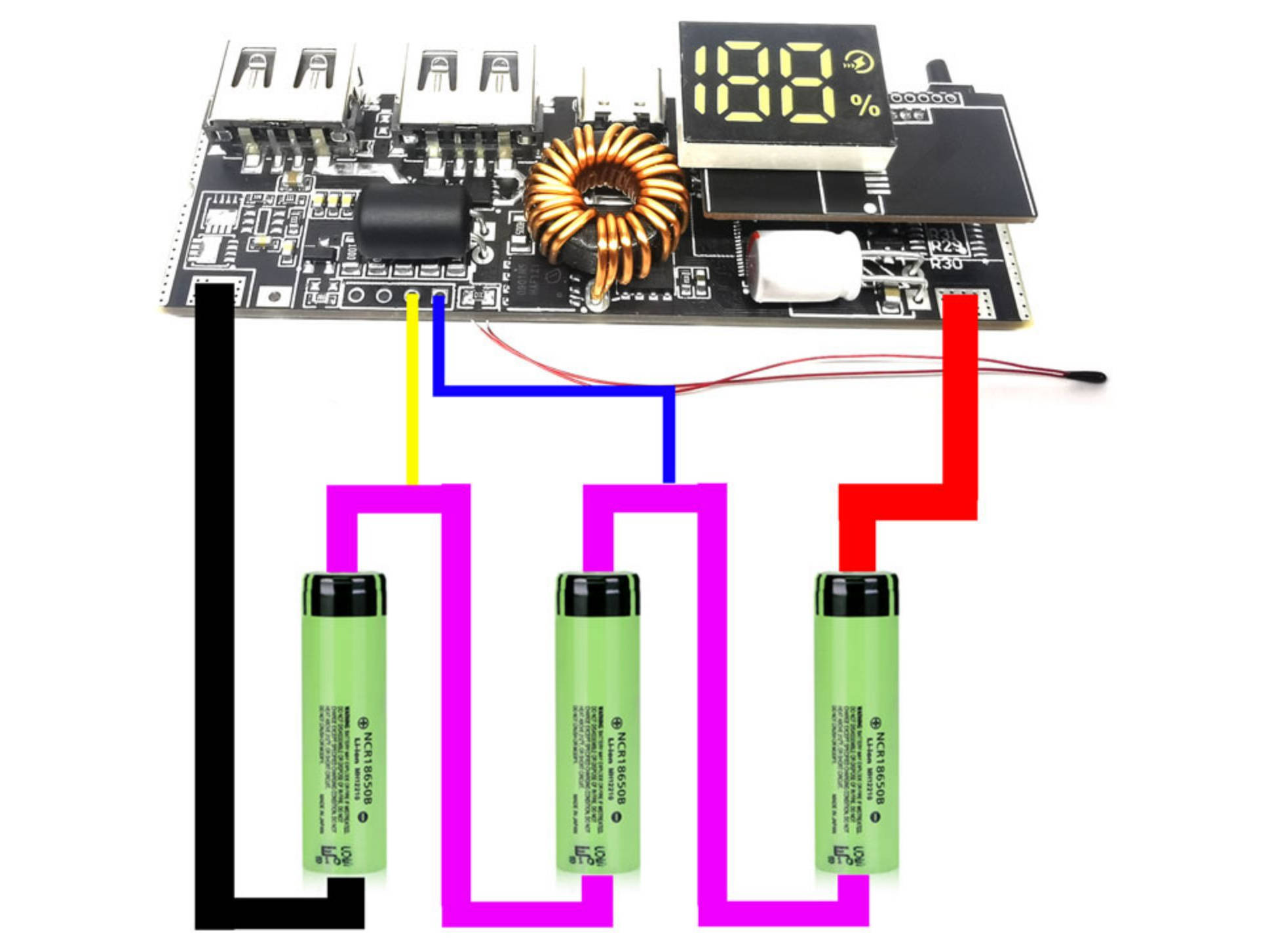

Příklad zapojení konfigurace 3S:

3s

powerbank-oled-dim

Specifikace:

  • Konfigurace baterie: 2S, 3S, 4S, 5S
  • Napětí článku: 3,65-4,4V
  • Výstupní výkon: 27-100W
  • Podporované protokoly rychlého nabíjení na výstupu
    • PD2.0, PD3.0
    • PPS
    • AFC
    • FCP
    • PE1.1, PE2.0
    • VOOC
  • Podporované protokoly rychlého nabíjení na vstupu
    • PD2.0, PD3.0
    • FCP
    • PE1.1
  • LED indikátor stavu kapacity baterie
  • Ochrany:
    • Ochrana proti přepětí
    • Nadproudová a zkratová ochrana
    • Ochrana proti vybíjení
    • Teplotní ochrana článku integrovaným termistorem
  • Dvojitý výstup USB.
  • Účinnost: cca 95%
  • Rozměry: 79,8x28x16mm

Součástí dodávky:

  • 1ks Nabíječka + boost 100W pro USB Powerbank 5V 5A, 2x USB, rychlonabíjení s displejem

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Nabíječky baterií a ochrana baterií
Záruka: 2 roky
Hmotnost: 0.023 kg
Položka byla vyprodána…

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:
Nevyplňujte toto pole:
MK Avatar autora 24.7.2024 22:47
Poskytuje i balancovaní članku? (jen se ujištuji) a Kdy bude naskladněn?
Odpovědět
MF Avatar autora 25.7.2024 13:50
Dobrý den, jak jsme již uváděli ve starším dotazu, zda umí balancovat bohužel nevíme. Nepodařilo se nám tuto informaci zjistit. Naskladnění cca do měsíce.
MR Avatar autora 12.2.2023 23:38
Dobrý den , můj dotaz směřuje na možnou kapacitu powerbanky, která je z výroby nastavena na 10.000 mAh...uvádíte až 25.000 , po úpravě , nicméně řeším , že při počtu 18650, co mám vyhrazen na tento projekt , mám 60ks baterií , o kapacitě 2000 mAh...při 3S konf. mám 40.000 mAh , a při 4S konf. to tedy je 30.000 mAh.. tedy lze přenastavit na ještě vyšší kapacitu , resp.lze vůbec použít? nebo je to maximální hranice ? (nechci stavět 5S) děkuji Ram
Odpovědět
MF Avatar autora 13.2.2023 12:09
Dobrý den, bohužel jiné varianty nastavení dodavatel neuvádí. Zda by se dalo přenastavit na více tedy bohužel nevíme. Nicméně můžete i tak použít maximální nastavení 25Ah a baterie se i tak bude nabíjet. Jen menším proudem a tudíž o něco déle.
JH Avatar autora 6.2.2023 00:06
Dobrý den, mam dotaz da se použit i bez zapojení sériově ? (Myšleno jako pack 5X4.2V zapojeních v paralelně)
Odpovědět
MF Avatar autora 7.2.2023 14:17
Dobrý den, toto bohužel nelze
