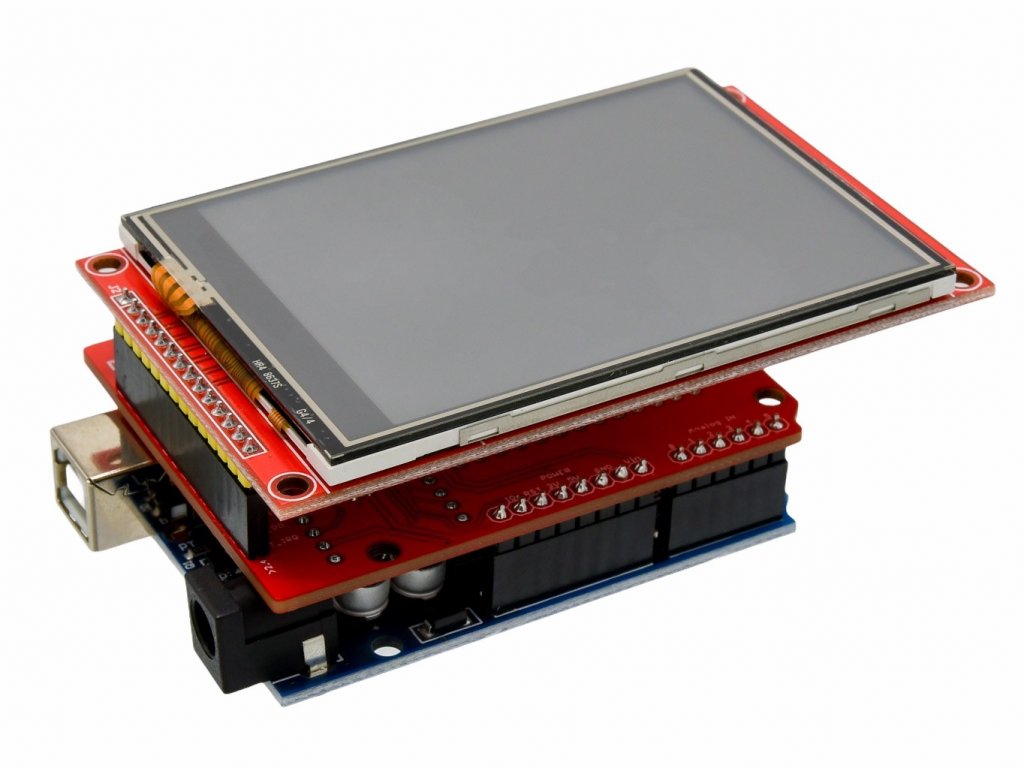

LaskaKit Uno Nano TFT Shield

Detailní popis produktu

Již žádné drátkování mezi displejem a Arduino UNO nebo NANO. K rychlému a jednoduchému propojení Arduino UNO a Arduino NANO s TFT displejem slouží právě tento Arduino UNO NANO TFT shield.

TFT shield je navíc osazen převodníkem napěťových úrovní TXS0108 (level shifter). Díky této součástce můžete připojit Arduino UNO nebo NANO jak s napájecím napětím jak 5V, tak i 3.3V. Shield má vlastní 3.3V regulátor AMS1117-3.3.

TFT displej jednoduše propojíte s vývojovým kitem a chcete-li umístit na desku jiný regulátor, čidlo či jiné komponenty, využijete i pájecí pole.

Specifikace:

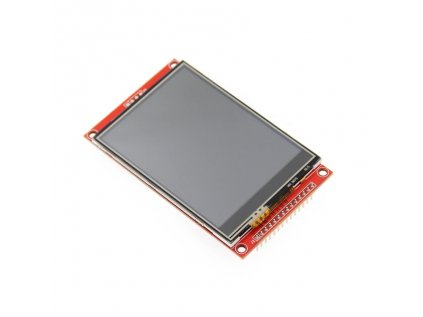

• Podpora 2.4", 2.8", 3.2" a 4.0" TFT z naší nabídky
• Rozměry: 53x68mm
• Materiál: FR-4 (skleněné vlákno)
• Rozteč vývodů: 0.1"(2.54mm)
• Tloušťka: 1.6mm
• Průměry otvorů: 0.9mm

Součástí dodávky:

• 1ks  LaskaKit Uno Nano TFT Shield

Poznámka:

• Jedná se o samostatný plošný spoj bez pinových a dutinkových lišt, Arduino Uno, Nano a displeje.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Další potřebný materiál:

• 1ks Dutinková lišta 2,54 mm jednořadá přímá 14piny (pro připojení displeje)
• 2ks Dutinková lišta 2,54 mm jednořadá přímá 15piny (jen pro verzi s Arduino NANO)
• 1ks Dupont kolíková lišta 40Pin 2,54mm
