LaskaKit SHT40 Senzor teploty a vlhkosti vzduchu

Kód: LA131037

4 hodnocení

Značka: LaskaKit

LaskaKit SHT40 Senzor teploty a vlhkosti vzduchu

68 Kč 56,20 Kč bez DPH

(77 ks)

Senzor teploty a vlhkosti vzduchu SHT40, I2C

Detailní informace

Doprava zdarma

od 2000 Kč

30 dní na vrácení

pro registrované

30 dní na vrácení

Pro registrované zákazníky

Doprava zdarma

Pro objednávky od 2.000 Kč

Prodejem to nekončí

Reklamace řešíme do 5 dnů

Rychlá expedice

Do 24 hodin

Detailní popis produktu

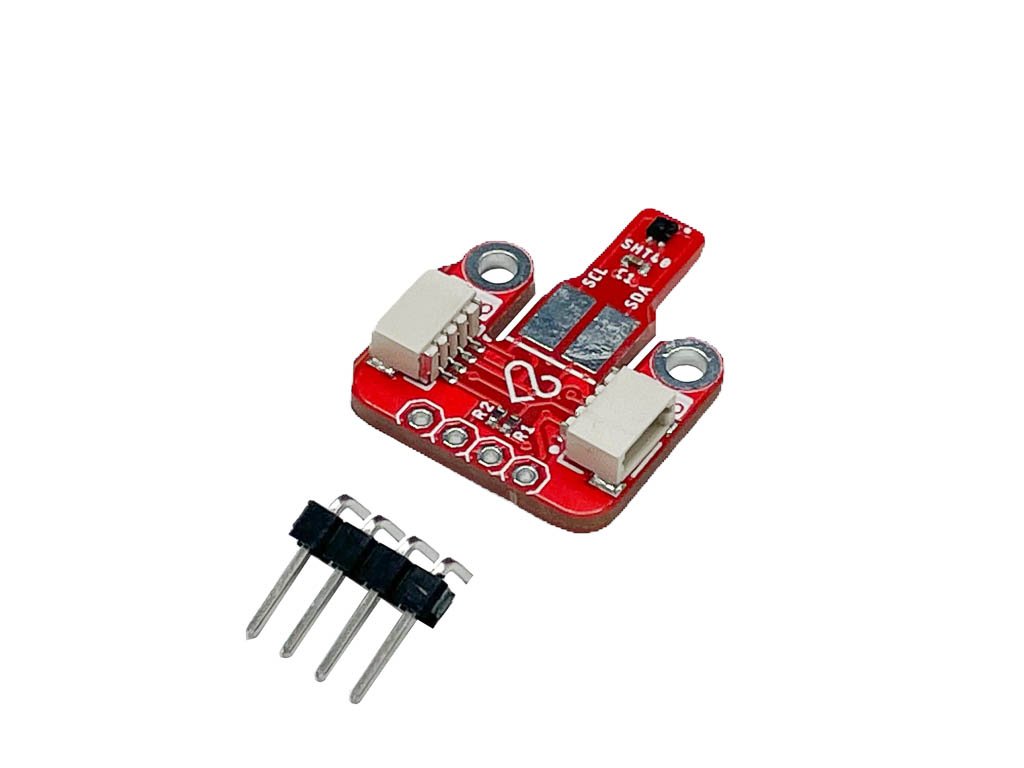

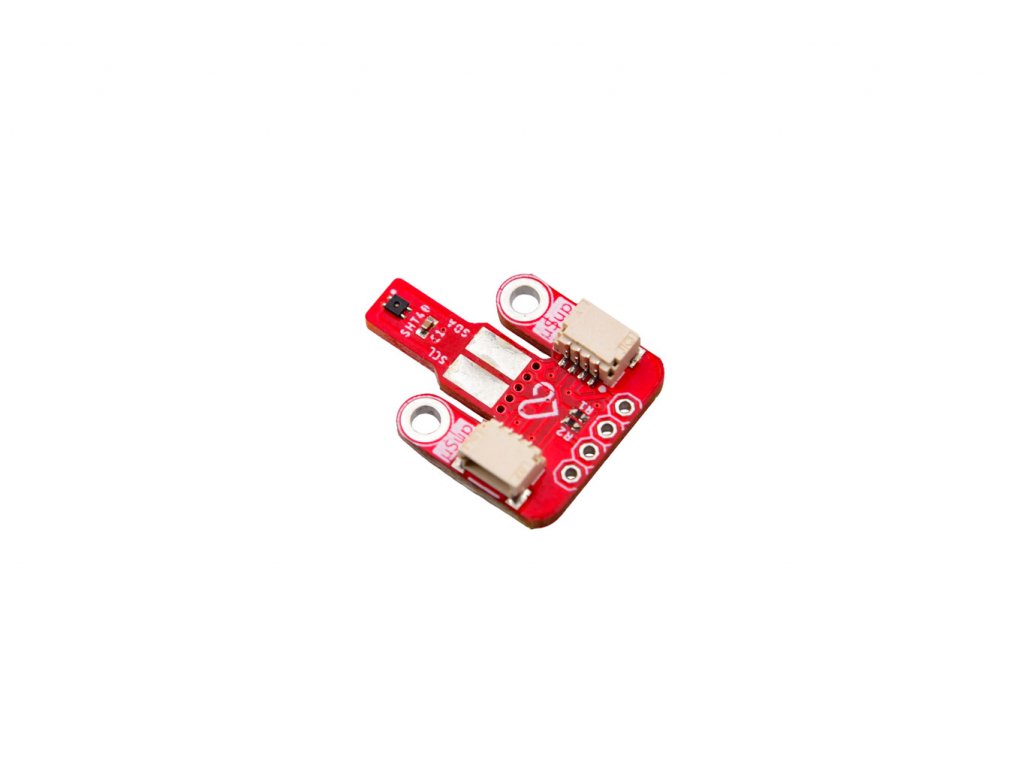

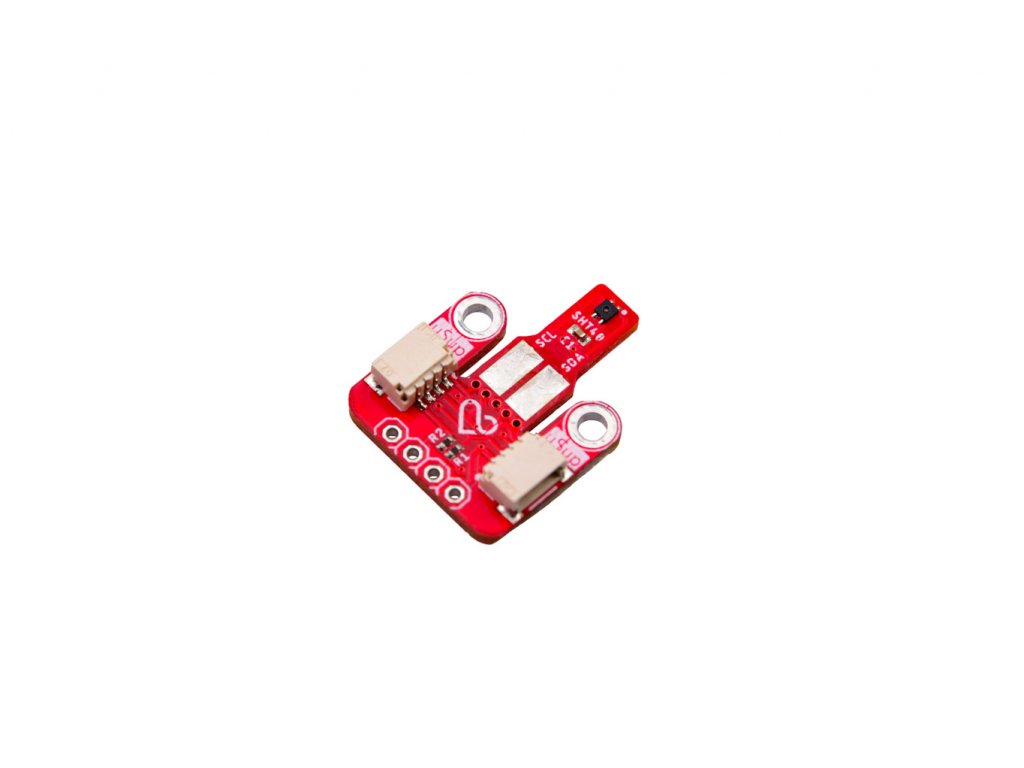

Vybrat dobré a nejlépe i levné čidlo teploty není jen tak. Chceme kvalitu a zároveň i rozumnou cenu. Na základě těchto požadavků vznikl i modul pro měření teploty a vlhkosti. Na desce najdete čidlo SHT40 od firmy Sensirion v pouzdru DFN4, pull-up rezistory a blokovací kondenzátor.

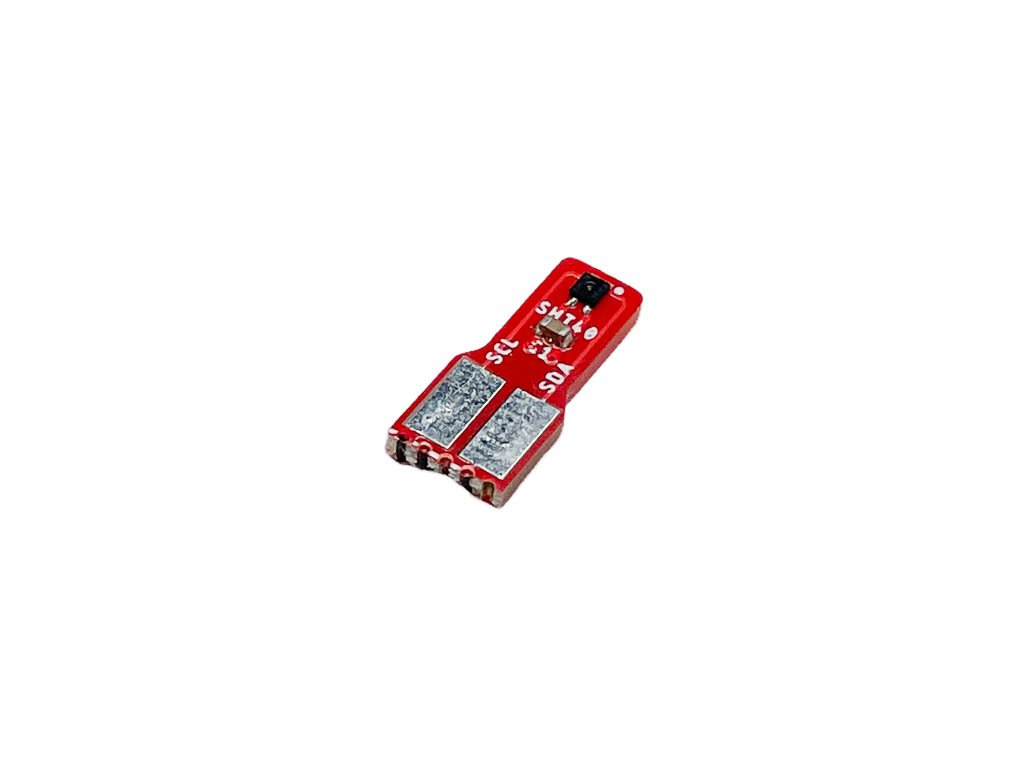

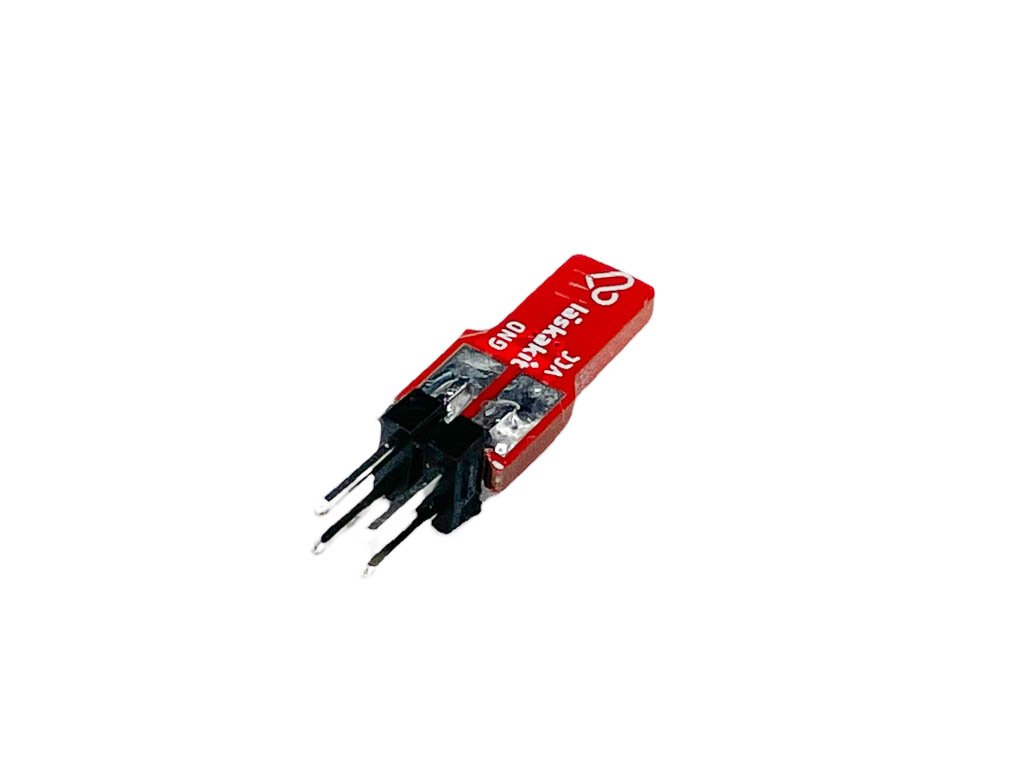

Díky speciálně navržené desce lze část se samotným čidlem odlomit a použít pro vestavbu do krytu pro čidla, nebo do jakéhokoli jiného vhodného krytu. Po odlomení již nejsou na desce I²C pullup rezistory a je nutné, aby je mělo zařízení, ke kterému se bude čidlo připojovat.

POZOR! Před prvním spuštěním doporučujeme provést refresh čidla, aby se odstranila případná kontaminace a čidlo měřilo v rámci uvedených parametrů. Refresh spočívá v tom, že se spustí vnitřní vyhřívání čidla na teplotu cca 120°C po dobu cca 90min až měřená hodnota vlhkosti klesne na cca 5%RH. Tuto proceduru je lepší dělat v místnosti s vlhkostí cca 50%RH a teplotě cca 23°C. V závislosti na teplotě a vlhkosti v místnosti se může doba procedury lišit. K tomuto účelu jsme vytvořili program pro Arduino, kde je zapracováno spínání vnitřního topení a současné měření aktuální hodnoty vlhkosti. Při poklesu měřené vlhkosti na 5%RH se cyklus ukončí a přejde na standardní měření. Reálné hodnoty jsou pak k dispozici po vychladnutí čidla na teplotu okolí.

Tato procedura se může použít i v případě, že čidlo během doby přestane měřit správné hodnoty.

Specifikace:

Napájení: 1.1-3.6V DC - typicky 3.3V DC
Rozlišení: 16bit
Rozsah měření teploty: -40-125°C
Rozlišení měření teploty: 0.01°C
Přesnost měření teploty: ±0.2°C
Rozsah měření vlhkosti: 0-100% RH
Rozlišení měření vlhkosti: 0.01 RH
Přesnost měření vlhkosti: ±1.8% RH
Rozměry: 17x12mm

Součástí dodávky:

1ks LaskaKit SHT40 Senzor teploty a vlhkosti vzduchu
1ks kolíkova lišta

Poznámka:

Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

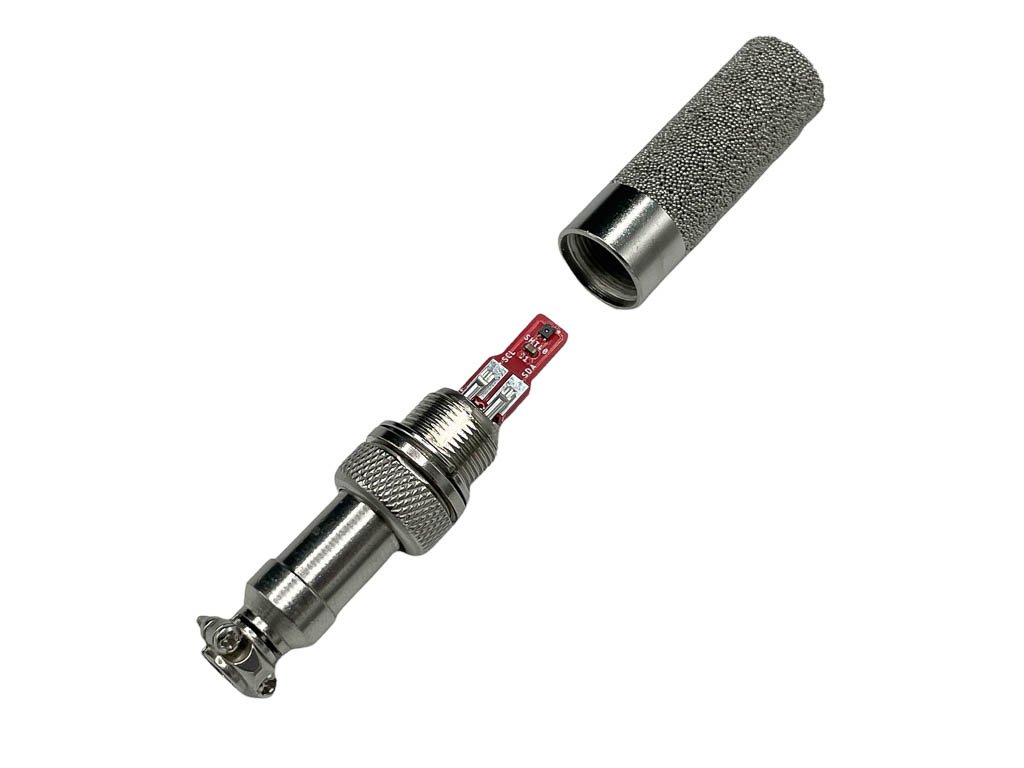

Venkovní pouzdro není součástí balení
Při použití venku, doporučujeme postříkat lakem PLASTIK 70, POZOR! lak se nesmí dostat na samotné čidlo, přelep ho před postřikem páskou.

Doplňkové parametry

Kategorie:	Teplotní čidla, čidla vlhkosti a tlaku
Záruka:	2 roky
Hmotnost:	0.003 kg
Druh čidla:	Teplota, Vlhkost vzduchu
Výstup:	Digitální, I2C

Zobrazit všechny podobné produkty

4,8 4 hodnocení

Přidat hodnocení

Michael Ondrášek | 18.12.2024

Používám jich už cca desítku a bez problémů. Jenom bych zkusil nějak vymyslet možnost "odpojit" pull up rezistory pokud člověk připojí více senzorů (třeba proškrábnutím cestiček na určeném místě). Toto se ale týká vícero modulů.

Konstantin Láska (Administrátor) 18.12.2024

Díky za recenze, ta propojka tam ale je ;)

PavelP | 8.12.2024

Uvidíme. Zkoušel jsem vypékání, měřilo to vlhkost 57% při pokojové teplotě, zatímco meteostanice 37% a čínské čidlo za 50Kč z Temu 43%, doma mám docela suchý vzduch. Při ohřevu na 100C to měřilo vhlkost 31%. Napsal jsem si vypékací program na RPI Pico, asi po čtyřech cyklech / pěti hodinách s dopomocí 3D tiskárny na 115C jsem se dostal na vhlhkost 4,7% při 115C a 40% při 21,5C což může být plus mínus reálné, ale jestli je přesnost lepší než HTU21 nevím a když jsem ho před lety použil tak to bylo bez práce.

Drbik | 26.3.2024

Měřím tím ve skleníku teplotu a vlkost a dle toho otevírám ventilace lineárními motoru a jsem nadšen - přesné měření, I2C rozhraní, montáž do kovového pouzdra (https://www.laskakit.cz/kryt-senzoru-s-kabelem--4pin--1m/). Při spojení s WEMOS D1 mini wifi používám knihovnu Adafruit_SHT4x.h a volím typ SHT4x a vše běhá bezchybně. Obecně moc oceňuju zavádění konektorů uSUP pro I2C - příjemně malé, spolehlivé a výsledkem je modulární systém s menším rozsahem pájení. Děkuji chlapi!

JŠ

Jan Šimsa | 30.3.2022

Výborné - skvělá přesnost, nízká spotřeba. Jsem zvědav, jak dlouho vydrží. V čidlech mám většinou čínské DHT22, ale těm do roka odchází měření vlhkosti (mám je většinou ve sklepech, kde je velká vlhkost). Zatím jsem vyměnil ve 4, měří výborně, jestli se osvědčí, tak je vyměním všude. Doufám, že budou brzy zase skladem. Napsal jsem si knihovnu v Lua pro ESP8266, kdyby měl někdo zájem, tak se ozvěte.

Přidat komentář

Micropython Jan Gondek 20.6.2024 22:13

Dobrý den, senzory jsou super. Jen takový tip. Když se odlomí ta část kde je jen ten senzor. Bylo by hezké kdyby tam byli pull-up rezistory. Nevím jestli je na ně místo když se to pájí senzor do toho konektoru s krytem. Já je tam namastil k těm ploškám SDA a SCL a propojil s VCC drátkem. Jinak k tomu Micropythonu spíše pro zajímavost. Na ESP8266 jsem to rozchodil jen na 1kbit => řekl bych nevhodný design dev modulu nebo něco koliduje v micropythonu samotném. Na ESP32 pouze v SoftI2C modu a to i ve fast režimu a na hardware I2C modu to nejede => problém s hodinama. Na ESP32S3 senzor maká úplně v pohodě i ve fast režimu na 80cm stíněném kablíku.
Odpovědět

Vzdálenost senzoru od jednotky ? Roman Nejedlý 2.6.2024 12:14

Dobrý den, zeptám se jako laik, tak mě prosím nesuďte, nebo suďte jak libo - zeptám se i tak ;) Jak daleko od MCU (třeba ESP8266) může být toto čidlo (SHT40) umístěno ? Níže v komentářích se psalo, že po úpravě (odlomení čidla od základny), může být čidlo umístěno v nějakém speciálním pouzdře- tzn. s toho soudím, že nějakou vzdálenost by to mělo zvládnout. Někde na diskuzních fórech jsem ale četl, že obvody a komponenty na I2C sběrnici by měly být od "mastera" co nejkratší, max. 200mm. Chtěl bych tyto čidla použít právě pro externí měření (ve 4 boxech) přes I2C expandér (PCA95484) vše v interiéru a potřeboval bych se dostat na vzdálenost aspoň 800 - 1000mm max od jednotky. Za každou konstruktivní odpověď předem děkuji.
Odpovědět

Vzdálenost senzoru od jednotky ? Martin Frajdl 3.6.2024 07:06

Dobrý den, cca 0,5-1m by nemusel být zásadní problém. Pokud by ale i tak byly s komunikací problémy, mohl by se zkusit použít extender https://www.laskakit.cz/i2c-extender-pca9515a/

Nepřesnost měření SHT40 Martin Poláček 27.1.2024 18:41

Dobrý den, Mám několik senzorů LaskaKit SHT40. Všechny mi měří pokojovou teplotu asi o 1.5 stupně vyšší (místo 21.5°C okolo 23°C). Pro připojení k Arduino Nano používám převodník logických úrovní LA161017. Pro komunikaci se senzorem využívám knihovnu Adafruit_SHT4x.h. Můžete mi prosím poradit, co může být důvodem vyšší hodnoty naměřené teploty? Děkuji.
Odpovědět

Použití sensoru s deskou meteo mini Vladimír Kuzba 23.6.2023 19:42

Zdravím, koupil jsem tento senzor a vaší desku Meteo Mini. Propájel jsem pull-up resistory a adc a do desky nahrál SW od Petra Šrámka (https://chiptron.cz/images/articles/Jednoduchy%20online%20teplomer/Meteo-ESP32-C3_SHT40_TMEP.ino). Kód se zkompiluje a nahraje, ale na výstupu dostanu tyto hodnoty: Pripojeno do site, IP adresa zarizeni: 192.168.1.87 Napeti akumulatoru = 3.40 V Teplota: 2.88 stC Vlhkost: 0.00% rH HTTP Response code: 200 Vypadá to, že se čidlo "nechytá". Poradíte co s tím? Díky.
Odpovědět

Použití sensoru s deskou meteo mini Martin Frajdl 7.7.2023 14:11

Dobrý den, můžete vyzkoušet tento program? https://github.com/LaskaKit/Temp-HumSensor-SHTxx/blob/main/SW/SHT40_ESP32-LPkit/SHT40_ESP32-LPkit.ino. Je potřeba do sekce setup() přidat řádek Wire.begin(19, 18); a poslat nám výsledek do mailu podpora@laskakit.cz

SHT4x not found - usup Michal 19.6.2023 21:17

Zdravím, začínám s I2C. Mám od vás desku ESPlan a k němu LaskaKit SHT40. Připojenu usup, example sketch z githubu SHT40, bohužel dostávam: 21:12:12.483 -> rst:0x1 (POWERON_RESET),boot:0x17 (SPI_FAST_FLASH_BOOT) 21:12:12.483 -> configsip: 0, SPIWP:0xee 21:12:12.483 -> clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00 21:12:12.516 -> mode:DIO, clock div:1 21:12:12.516 -> load:0x3fff0018,len:4 21:12:12.516 -> load:0x3fff001c,len:1216 21:12:12.516 -> ho 0 tail 12 room 4 21:12:12.516 -> load:0x40078000,len:10944 21:12:12.516 -> load:0x40080400,len:6388 21:12:12.516 -> entry 0x400806b4 21:12:12.616 -> SHT4x not found 21:12:12.616 -> Check the connection GPIO senzory jako HC-SR501 v pohodě ale I2C mi nejede. Zkoušel jsem I2C Scanner sketch a připojit LaskaKit SCD41 ale také na I2C nic nenajde. Arduino IDE 1.8.x, modul ESP32 Dev Module.
Odpovědět

Michal 20.6.2023 13:57

@Martin Frajdl, děkuji za rychlý support! Pomohlo a frčí to :o

SHT4x not found - usup Martin Frajdl 20.6.2023 13:40

Dobrý den, zkuste na začátek funkce setup() zařadit tento řádek: Wire.begin(33, 32);

Co je součásti dodávky Roman 16.4.2023 11:05

Za tu cenu je vše co je na obrázcích, tedy i to kovové pouzdro?
Odpovědět

Co je součásti dodávky Konstantin Láska 16.4.2023 21:40

pouzdro není součástí, v poznámce je napsáno: Venkovní pouzdro není součástí balení

doskladnění produktu Jiří 13.2.2023 10:33

Dobrý den, plánujete naskladnění produktu? Děkuji za odpověď.
Odpovědět

doskladnění produktu Martin Frajdl 13.2.2023 12:10

Dobrý den, hrubý odhad je v tuto chvíli cca měsíc.

Dostupnost Vojtech Jaros 5.12.2022 15:34

Prosím, kdy bude senzor dostupný. Děkuji
Odpovědět

Dostupnost Martin Frajdl 9.12.2022 13:33

Dobrý den, dostupnost odhadujeme na konec ledna - začátek února.

Viac senzorov Ján Szabo 27.7.2022 23:29

Zdravím, je možne pripojiť súčasne 4 senzory súčasne k Arduino Mega ? Ďakujem.
Odpovědět

i2c expander Ján Szabó 7.8.2022 16:22

Vďaka, cez ten I2C enxpander to funguje skvele.

Viac senzorov Martin Frajdl 28.7.2022 11:05

Dobrý den, když se podíváte do datasheetu tohoto senzoru, tak zjistíte, že nemá možnost měnit I2C adresu. Nelze tedy na jeden I2C port připojit více senzorů. Jako možné řešení tohoto problému by mohl být tento modul: https://www.laskakit.cz/tca9548-1xi2c-master-8xi2c-slave-expander/.

Konektivita s Unipi Richard 13.7.2022 23:56

Ahoj Jane, ani DHT22 ani tento model patrně není lehké napojit na Unipi - (Neuron) .. zprovoznil jsem v vlhkých sklepech regulaci větrání a sada těchto čidel by se mi tam šikla napojit... bohužel Unipi trpí jedním neduhem ...honosí se kompatibilitou s 1-wire ale bezproblémů na něj napojíš pouze čidla, které jsou ... od Unipi ... žádné ostatní mi nešli načítat. ještě by to bylo možné s ModBus protokolem, máš představu, jesli je to s SHT40 možné ?
Odpovědět
