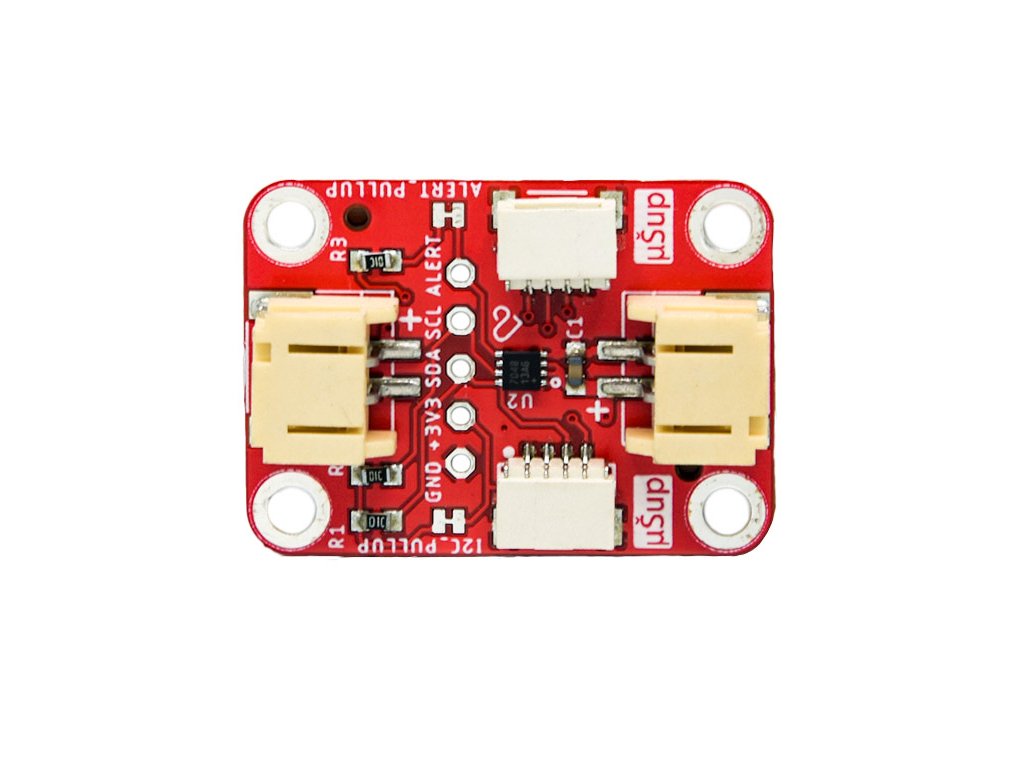

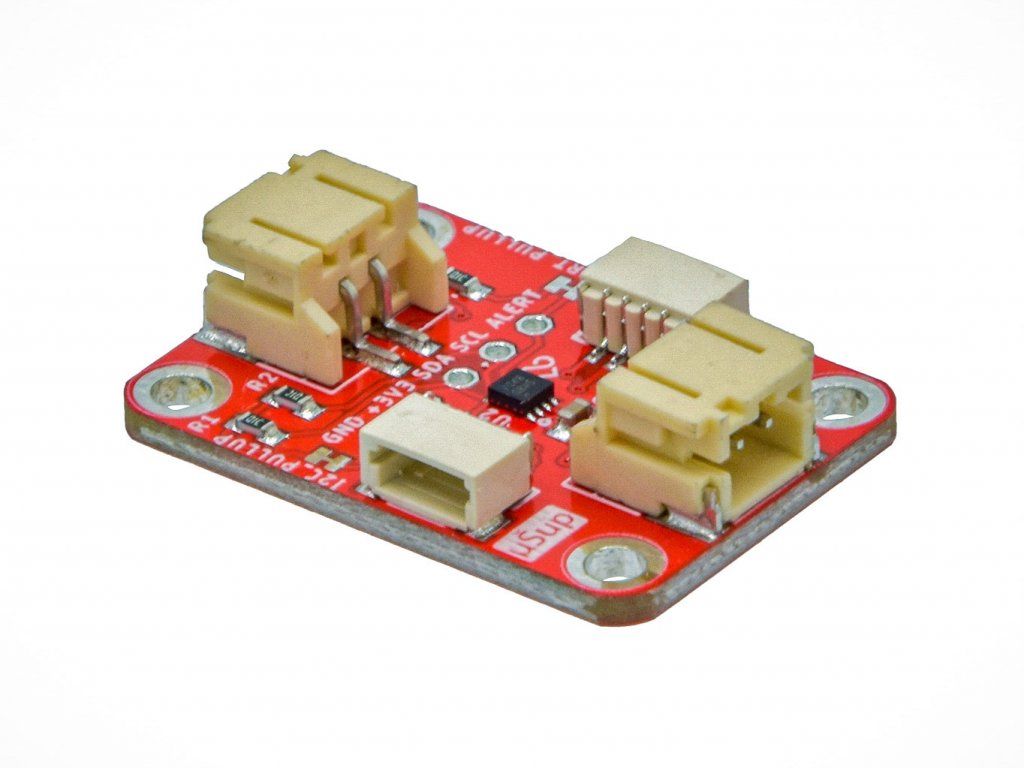

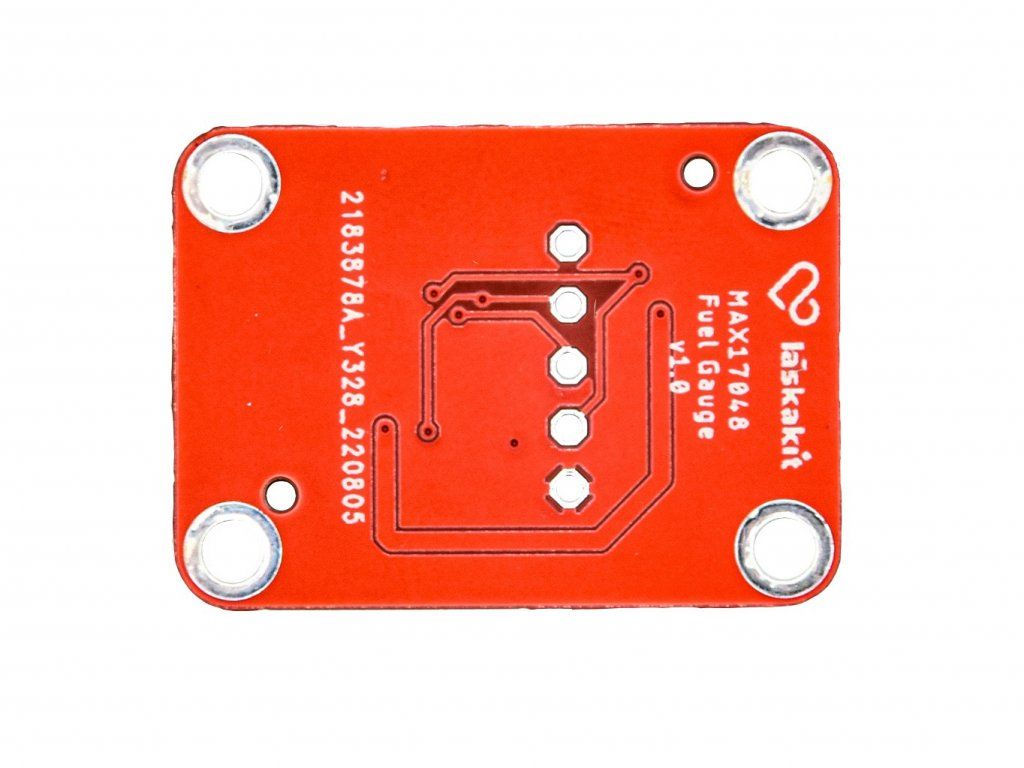

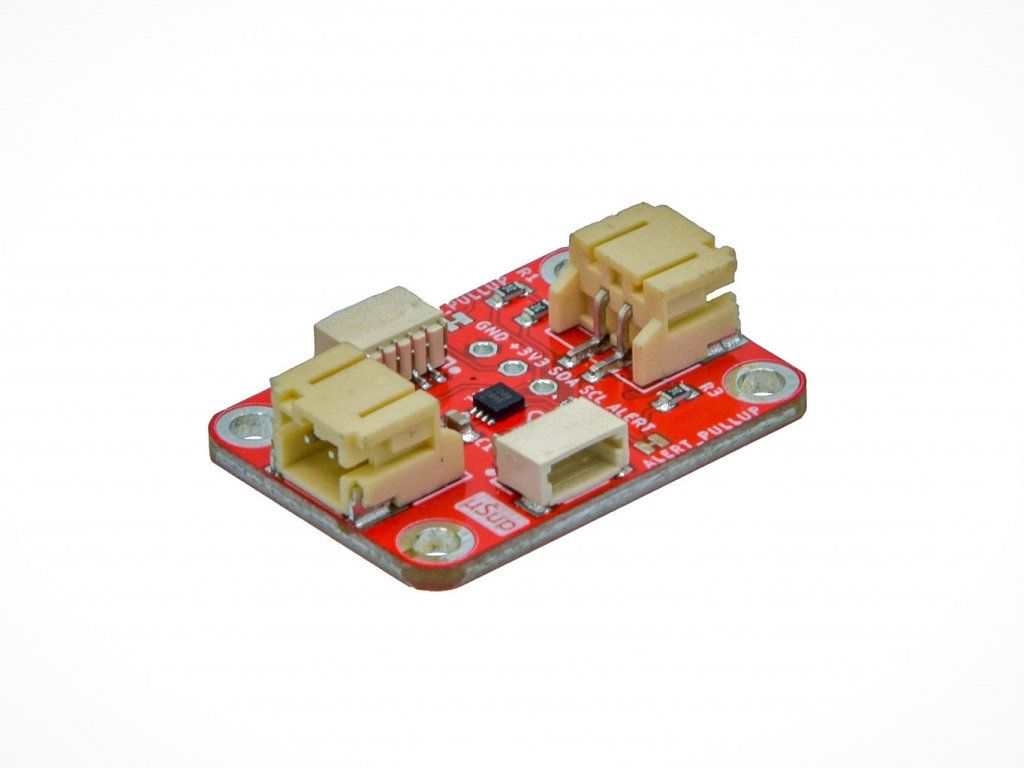

LaskaKit Fuel Gauge MAX17048 bateriový měřič

Kód: LA123042

1 hodnocení

Značka: LaskaKit

LaskaKit Fuel Gauge MAX17048 bateriový měřič

98 Kč 81 Kč bez DPH

(73 ks)

Můžeme doručit do: 27.11.2024

LaskaKit Fuel Gauge MAX17048 bateriový měřič

Detailní informace

Doprava zdarma

od 2000 Kč

30 dní na vrácení

pro registrované

30 dní na vrácení

Pro registrované zákazníky

Doprava zdarma

Pro objednávky od 2.000 Kč

Prodejem to nekončí

Reklamace řešíme do 5 dnů

Rychlá expedice

Do 24 hodin

Zobrazit všechny související produkty

Detailní popis produktu

LiPo baterie jsou skvělým způsobem, jak napájet tvé projekty. Jsou malé, lehké a na svou velikost jsou docela dobré. Bohužel i ty nejlepší baterie se nakonec vybijí, a když se jim to stane, je to často neočekávané (a v tu nejhorší dobu). Nenech se zaskočit příště, až se tvá deska náhle vypne!

LiPo Fuel Gauge propojí tvoj baterii s tvvým projektem, používá sofistikovaný algoritmus pro detekci relativního stavu nabití a přímé A/D měření napětí baterie. Jinými slovy, říká mikrokontroléru, kolik „paliva“ zbývá v nádrži. LiPo Fuel Gauge komunikuje s tvým projektem přes I2C a ALERT pin vám také řekne, když nabití klesne pod určité procento.

Čip: MAX17048
Bateriové konektory: JST-PH-2
Napětí: 2.5V - 4.5V
Data piny: 5.5V max
Max cell pin: 5V
Proud: 1A
Sleep proud: 3uA

Součástí dodávky:

1ks LaskaKit Fuel Gauge MAX17048 bateriový měřič

Poznámka:

Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie:	Nabíječky baterií a ochrana baterií
Záruka:	2 roky
Hmotnost:	0.003 kg

Zobrazit všechny podobné produkty

5,0 1 hodnocení

Přidat hodnocení

Tomáš Valigura | 11.10.2022

Za prvé chci poděkovat za vyslyšené přání a vyrobení této desky. Deska je kvalitně zpracována a funguje k plné spokojenosti. Konečně měřím mnohem lépe, než pouhým oporovým děličem. Pokud chcete co nejpřesněji ( a úsporněji ) měřit váš baterií napájený projekt, rozhodně touto deskou. Mimochodem, použitý čip umí měřit i rychlost nabíjení/vybíjení v %/h. (Knihovna SparkFun_MAX1704x_Fuel_Gauge_Arduino_Library)

Přidat komentář

Propojeni s ESPink Lukáš 7.1.2024 20:05

Mohu propojit tento modul s ESPink? [LiPo] -> [Fuel Gauge] -> [ESPink] -> USBnapajeni Nabijeni by melo byt mozne ale pujde i mereni?
Odpovědět

Lukáš 23.12.2023 15:34

Pripojil jsem tento modul k Meteo Mini V kodu (https://github.com/LaskaKit/MAX17048-Fuel-Gauge/blob/main/SW/MAX17048_ESP32-LPkit/MAX17048_ESP32-LPkit.ino) jsem upravil Wire.begin (19, 18); Zapojil baterii a toto mam na seriove lince, kde prosim asi delam chybu? 15:31:52.392 -> VCELL ADC : 65535 15:31:53.388 -> VCELL V : 5.12V 15:31:54.359 -> VCELL SOC : 255 % 15:31:55.381 -> VCELL SOC : 256.00 %
Odpovědět

Martin Frajdl 27.12.2023 10:08

Dobrý den, napište nám do mailu podpora@laskakit.cz, jak přesně máte vše zapojeno a jakou přesně baterii k tomu připojujete.

Přidání PIN výstup Franta 17.10.2022 17:13

Pokud je modul vytvořen na Vaši zakázku (předpokládám), uvítal bych při případném upgrade přidat ještě jeden PIN (DuPont lišta) a to kladný pól baterie (Vcell a Vdd MAX17048) - momentálně je dostupný pouze na konektorech JST-PH, což je sice fajn, ale pokud chci tento modul využít způsobem, že ho "nacvaknu" nebo zapájím (pomocí pinové lišty) do nějaké další desky, musím do této další desky nějak přivést i ten kladný pól z baterie buď pomocí 2. JST-PH (na ten 1. je připojena vlastní baterie) nebo si tam musím nějak přidat další PIN (nebo nějakou propojku), což je dost nešikovné a neelegantní ;-)
Odpovědět

Schema zapojení Franta 14.10.2022 22:03

Dobrý den, schema zapojení (především zapojení konektorů) by nebylo (na GITu je pouze fotografie)? Protikusy použitých konektorů se dodávají s destičkou nebo je třeba je objednat zvlášť? Konektory jsou JST-XH? Předem díky za odpovědi.
Odpovědět

Schema zapojení Martin Frajdl 17.10.2022 13:28

Dobrý den, ano na GitHubu nám toto schéma opravdu chybělo. Doplnili jsme ho.

Sergey Royz 28.8.2022 15:53

Dobry den, da se nabijet baterie skrz tento modul? Budu mit takovy setup: [LiPo] -> [Fuel Gauge] -> [SparkFun ThingPlus ESP32 WROOM] Kdyz zapnu ESP do USB bude se to nabijet? Diky,
Odpovědět

Martin Frajdl 29.8.2022 08:09

Ano, ve spojení s Vaší deskou by nabíjení baterie neměl být problém. Je potřeba dát pozor na správné propojení konektorů pro baterii.
