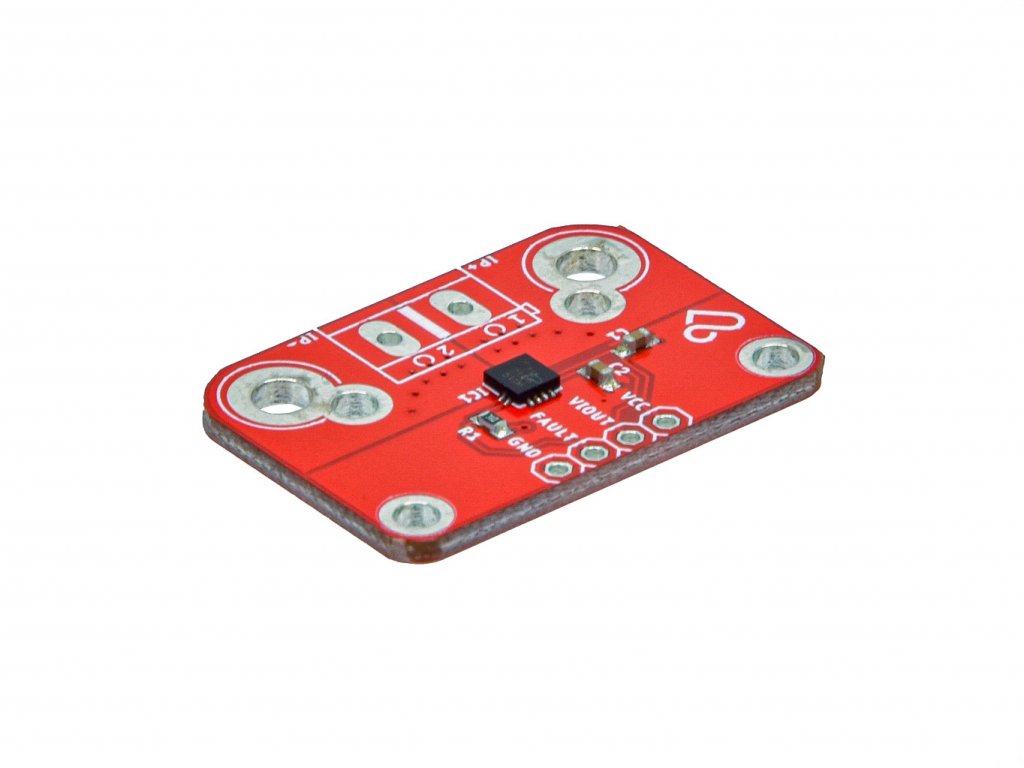

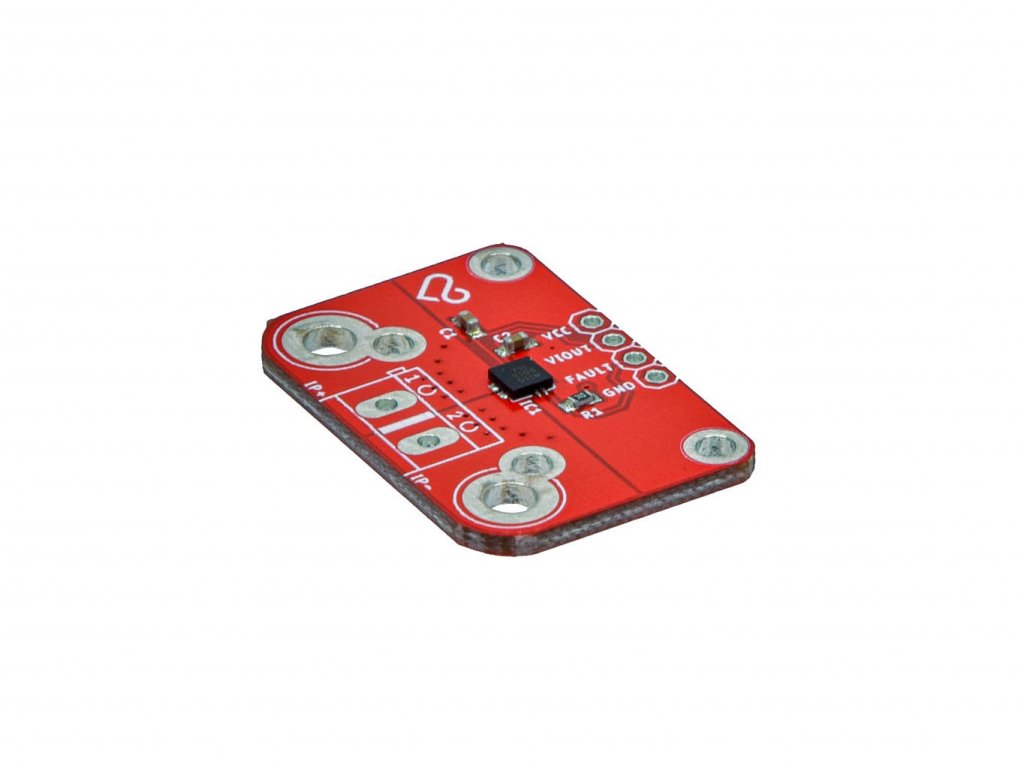

LaskaKit ACS711 proudový senzor, analogový výstup

Detailní popis produktu

Čidlo pro detekci proudu až do 31A založené na hallově senzoru. Výstupem je analogový signál kde každých 45mV odpovídá 1A. Běžné napětí na výstupu je 1,7V to znamená, že je možné měřit proud v obou směrech. Na pinu označeném FAULT je alarm který upozorní desku, kdyby byl proud moc velký. Senor je možné používat s kteroukoliv deskou, která má alespoň jeden analogový pin, toleruje vstupní napětí jak 3,3V tak 5V a výstupní rozsah je do 3V.

Měřenou stranu je možné do čidla připojit pomocí šroubovacích svorkovnic nebo šrouby. Díky tomu že senzor používá hallův efekt na měření proudu a nesnímá jen napětí z shunt odporu, nezpůsobuje žádné snížení napětí na měřené straně a nemusíte řešit problémy s teplem. Nevýhodou těchto čidel bývá velký hluk, to naše řeší tento problém filtračním kondenzátorem na výstupu.

Specifikace:

• Verze modulu v prodeje:
  • 15.5A - v1.0 (od v 1.1. se liší pouze designem PCB)
  • 31A     - v1.1
• Čip: ACS711
• Napájecí napětí: 3-5.5V
• Rozsah měření proudu: dle výběru ± 15.5A nebo ± 31A
• Výstupní hodnota při I= 0A: Vcc/2
• Citlivost:
  • 15.5A: 90mV/A
  • 31A: 45mV/A
• Rozměr: 22x30mm.
• Vhodna svorkovnice rozteč 2.54mm

Součástí dodávky:

• 1ks LaskaKit ACS711 proudový senzor, analogový výstup

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Pinová lišta a svorkovnice nejsou součásti baleni
