Bluetooth 4.0 modul AT-09 BLE CC2540/CC2541
Kód: DD162017
Doprava zdarma
od 2000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu
Umožní zařízení posílat a přijímat TTL data přes Bluetooth rozhraní.

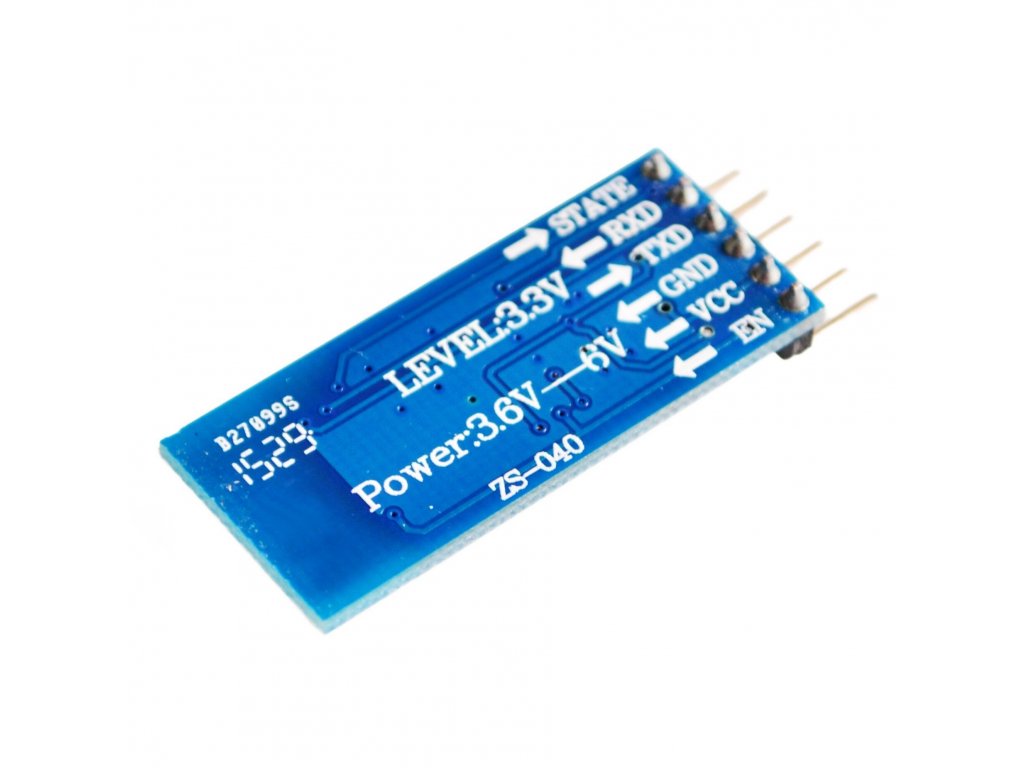

Modul podobný HM-10, má čtyři popsané vývody vyvedené na kolíkové kontakty (RxD, TxD, GND a VCC) na jedné straně, na druhé je anténa vytvořená meandrem na DPS.
Napájecí napětí modulu může být v rozmezí 3,3 až 6 V a je pro obvody stabilizováno na desce. Vstupní napětí vyšší než 7 V modul zničí.
Úroveň vstupního i výstupního signálu je 3,2 V, při spolupráci s mikrokontrolérem napájeným napětím 5V je třeba úrovně přizpůsobit.Výstupní signál jde brát jak z vývodu TxD, tak z vývodu RxD, což nahrává komunikaci s modulem po jediném vodiči, pokud by to bylo třeba.
Specifikace:
- Bluetooth version: V4.0, BLE
- Integrovaná anténa.
- Dosah max. 60m
- IO napětí: 3.3V
- Vstupní napětí: 3.3~6V
- Ultra-low spotřeba v pohotovostním režimu 90uA ~ 400uA
- Rozměry: 43x16x7mm
- Hmotnost: 4g
Součástí dodávky:
- 1ks Bluetooth 4.0 modul AT-09 BLE CC2540/CC2541
Poznámky:
- Vstupní napětí 3.3~6V, ZAKÁZÁNO více než 7V! Pozor - nemá ochranu proti přepólování, dbejte na správné připojení. Pin "State" je výstup pro LED status. Pokud je bluetooth nepřipojen, výstup bliká. Pokud je bluetooth připojen, výstup je jednička.
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | Bluetooth moduly |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.005 kg |
| Položka byla vyprodána… | |
3,5
6 hodnocení
Přidat hodnocení
5
4
3
2
1
5
JC
Jiří Chalupa
Jiří Chalupa
OK
2
TH
Tobiáš Hruška
Tobiáš Hruška
Čínský klon modulu HM-10,
velmi omezený, pro moje použití nepoužitelný, po flashnutí originálního firmwaru HM-10 již nefunguje vůbec
5
JC
Jiří Chalupa
Jiří Chalupa
Nejde naladit podle návodu, tedy mně ne
1
K
KP
KP
Modul naběhne jen málokdy, spíš výjimečně, jinak se sekne hned při spuštění a naskočí až po několikátém resetu.
5
MM
Marek Menšík
Marek Menšík
Bohužel modul se často seká a nereaguje jak má. Mám 2 kusy a oba se chovají stejně. Rovněž vzdálenost, na kterou modul pracuje je hodně malá.
3
MH
Milan Hájek
Milan Hájek
Je to čínský klon, se kterým je více práce než užitku
T
Bluetooth 4.0 modul AT-09 BLE CC2540/CC2541
Tomáš
Bluetooth 4.0 modul AT-09 BLE CC2540/CC2541
Tomáš
Nepáruje se s mobilem Galaxy A70 Android verze 11 i když je pro něj viditelný s názvem BT05. Před pokusem o párování bliká dioda v intervalu ca 1 sec. Po neúspěšném pokusu svítí trvale. Zpět do blikání přes dvakrát AT bez + , nebo AT+RESET. Není bohužel viditelný pro několik monitorů stažených z Obchod Play . Po AT+HELP vypíše tabulku příkazů ale mnohé příkazy končí výpisem error . Získal jsem z něj tovární PIN=123456 , verze V5.6 , BAUD 9600 a adresu. Napájím 5V ale na RX,TX přes převodník 3,3V.
Odpovědět
Odpovědět
M
Nefunguje
Marco
Nefunguje
Marco
S telefonem nelze pripojit.
Navod neni.
A vypada ze pin "EN" vubec k nicemu neni pripojen.
Odpovědět
Odpovědět
MF
Nefunguje
Martin Frajdl
Nefunguje
Martin Frajdl
Dobrý den,
modul má standard pouze BT4.0 LE a nedisponuje funkcí SPP, tudíž se nepáruje "klasickým" způsobem, ale párování zajišťuje aplikace pomocí které se bude komunikovat. V Androidu lze na otestování použít třeba aplikaci Serial Bluetooth Terminal, ketrá moduly s tímto standardem podporuje. V případě propojení dvou mikrokontrolerů se o toto stará software v mikrokontroleru.
Pravdou je, že pin EN opravdu funkční není. Vypínání modulu se tedy musí řešit odpojováním napájení.
Na našem blogu již připravujeme články pojednávající právě o používání těchto modulů.
