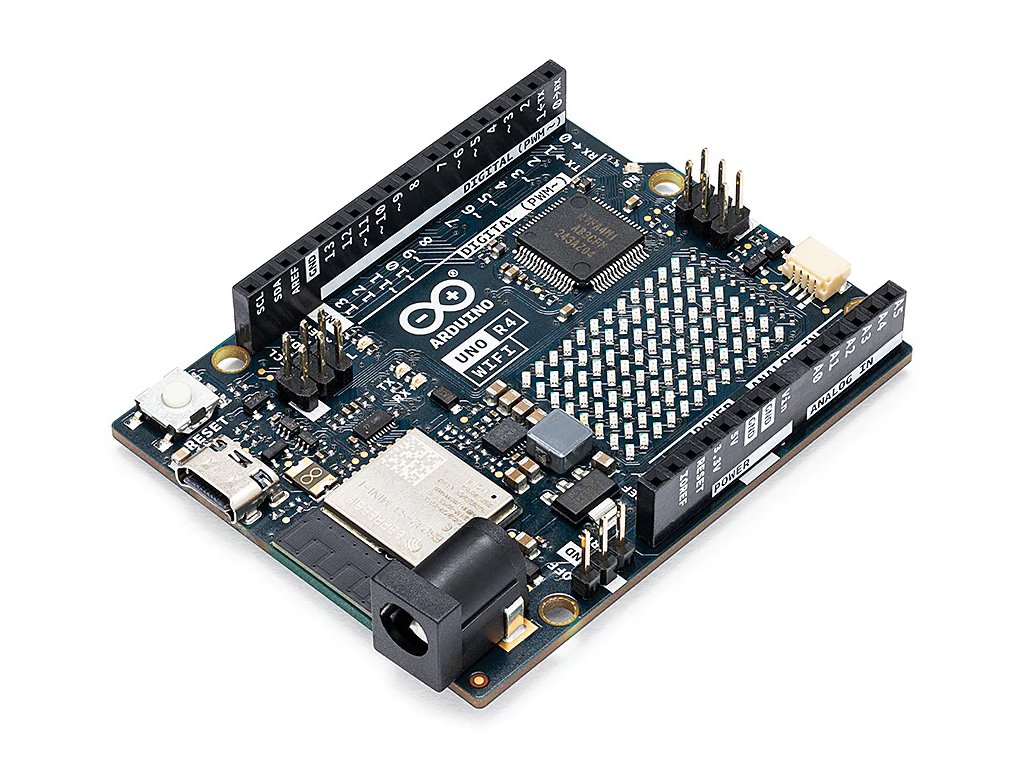

Arduino UNO R4 WiFi, originál

Detailní popis produktu

Arduino UNO R4 má 32bitový procesor ARM Cortex-M4F na 48 MHz Renesas RA4M1. Starší R3 přitom mělo 8bitový procesor ATmega328. Nový R4 je tak 3–16× rychlejší a nabízí více paměti. Paměti je na R4 32 kB SRAM, 256 kB flash a k tomu 8 kB flash pro data.

Navíc oproti běžnému modelu má druhý mikroprocesor ve formě ESP32-S3 s pěti vlastními piny a možností připojení k WiFi a k bluetooth. Kromě toho je na plošném spoji matice pro 12x8 pixelový LED display.

Rozměry a konektory zůstávají stejné jako u R3. Nově je možné napájet 7–24 V přes napájecí konektor, nebo 5 V přes USB-C. K tomu je v R4 nově 12bitový DAC a podpora CAN bus.

Nové funkce:

• Konektor USB-C
• Procesor RA4M1 od Renesas (Arm ® Cortex ®-M4)
• Podpora režimu HID
• Napájení do 24V
• Sběrnice CAN
• 12 bitů D/A převodník
• OP zesilovač
• WiFi a Bluetooth
• Dotykový senzor

Specifikace:

• MCU: ESP32-S3 a Renesas RA4M1
• Paměť:
  • Renesas RA4M1:
    • 256kB Flash
    • 32kB SRAM
    • 8kB EEPROM
  • EPS32-S3:
    • 384KB ROM
    • 528MB SRAM
• Pracovní napětí: 5V (Renesas RA4M1) a  3,3V (ESP32-S3)
• Napájecí napětí: 6-24V
• Frekvence: 48 MHz (Renesas RA4M1) a  240MHz (ESP32-S3)
• Programovací konektor: USB-C
• Výstupy:
  • Digitální piny: 14 (Renesas RA4M1) a 5 (ESP32-C3)
  • ADC: 6 (14 bit)
  • DAC: 1 (12 bit)
• Rozhraní:
  • PWM
  • SPI
  • I2C
  • Počítač pulsů
  • UART
  • CAN
  • PWM
  • Matice pro 12x8 pixelů LED display

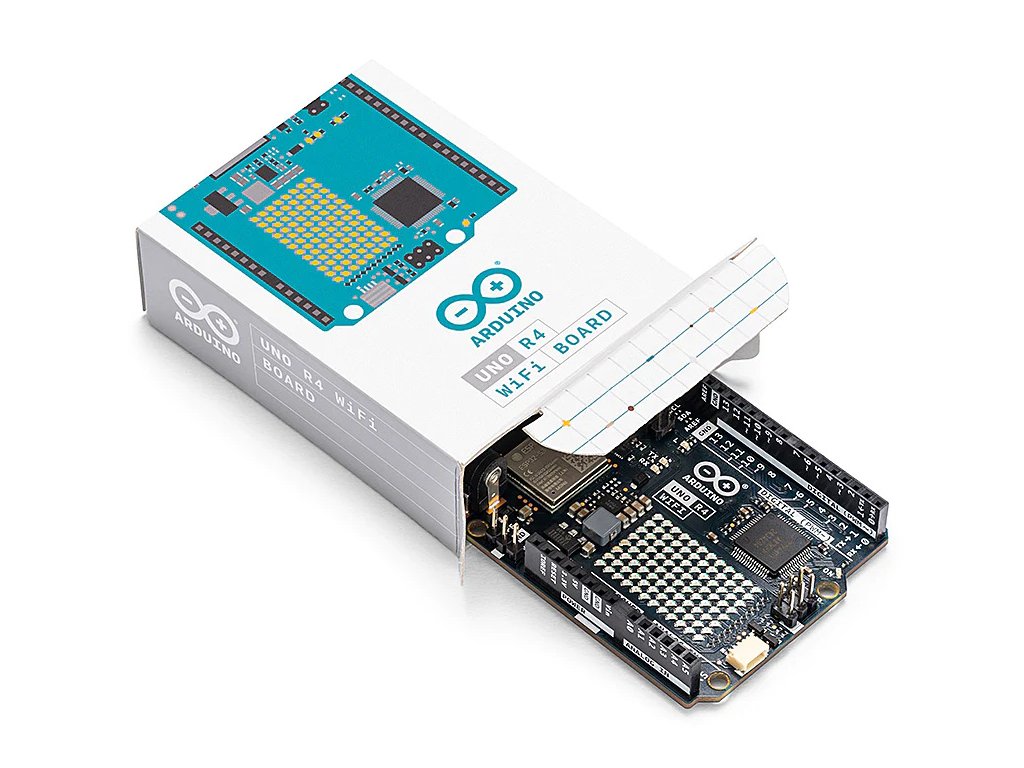

Součásti dodávky:

• 1ks Arduino UNO R4 WiFi, originál

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
