    4-kanálový modul optoizolátoru PC817

    Kód: LA161046
    1 hodnocení
    Značka: LaskaKit_cz
    4x optocoupler isolator
    58 Kč 47,90 Kč bez DPH
    Skladem (16 ks)
    Můžeme doručit do:
    3.12.2024

    4-kanálový modul optoizolátoru PC817

    Detailní informace

    Doprava zdarma
    Doprava zdarma
    od 2000 Kč
    Vrácení zboží
    30 dní na vrácení
    pro registrované
    30 dní na vrácení
    30 dní na vrácení
    Pro registrované zákazníky
    Doprava zdarma
    Doprava zdarma
    Pro objednávky od 2.000 Kč
    Prodejem to nekončí
    Prodejem to nekončí
    Reklamace řešíme do 5 dnů
    Rychlá expedice
    Rychlá expedice
    Do 24 hodin

    Detailní popis produktu

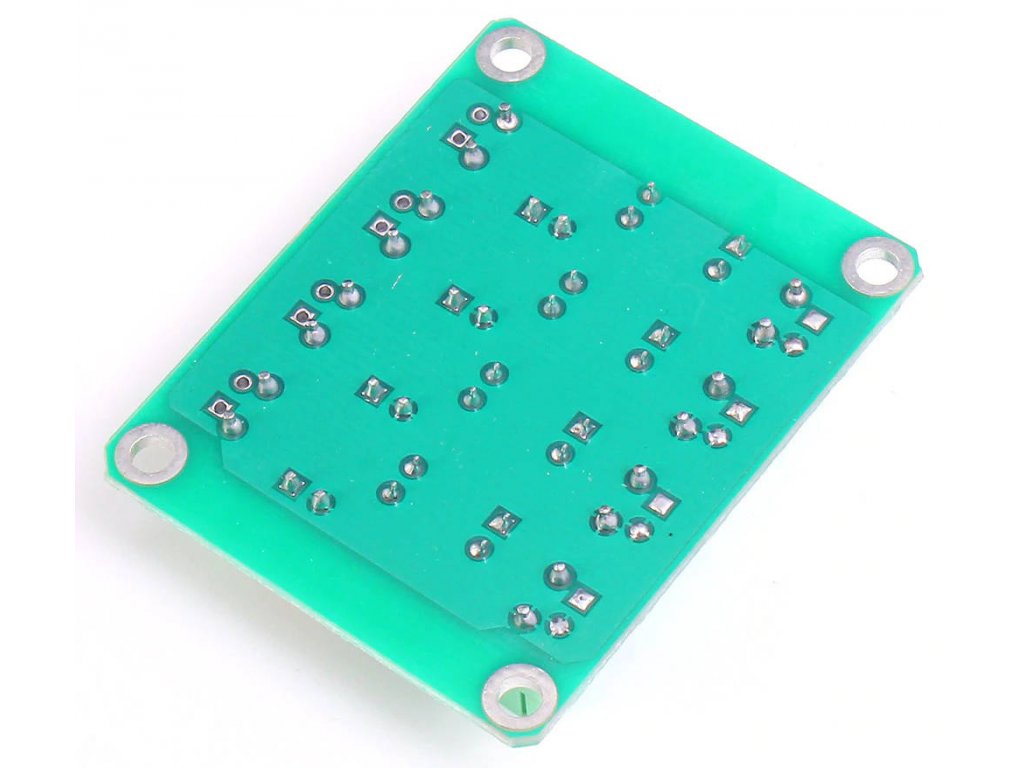

    4-kanálový modul optoizolátoru PC817

    4-kanálový modul pro galvanické oddělení vstupu a výstupu. Vhodný i pro konverzi napěťových úrovní mezi dvěma zařízeními.

    Specifikace:

    • Vstupní napětí(IN1-4): 3,6-24V
    • Výstupní napětí(V1-4): 3,6-30V
    • LED indikace
    • Rozměry: 47x38mm

    Součásti dodávky:

    • 1ks  4-kanálový modul optopizolátoru PC817

    Poznámka:

    • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
    • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

    Doplňkové parametry

    Kategorie: Převodníky a Programátory
    Záruka: 2 roky
    Hmotnost: 0.016 kg
    2,0 1 hodnocení
    5
    0x
    4
    0x
    3
    0x
    2
    1x
    1
    0x
    Nevyplňujte toto pole:
    2
    MR Avatar autora | 13.11.2021
    Svorky jsou příliš malé. 1 vstup bohužel odešel.
    Nevyplňujte toto pole:
    Avatar autora 20.10.2024 20:58
    Myslím, že uvedená napětí pro vstup IN neodpovídají skutečnosti: Na vstupu při 3,6V signální LED téměř nesvítí, při 6V naopak svítí naplno. Víc než 6V bych si na vstup netroufl dát. Už z principu zapojení, kdy na vstupu není žádný regulátor, není možné takového rozsahu dosáhnout... Pro 24V na vstupu používám předřazený odpor 220k.
    Odpovědět
    Avatar autora 1.11.2024 10:22
    Děkuji za odpověď, váš výpočet je logický. Dle výpočtu by ale modul neměl být na vstupu IN použitelný od 3.6V... Chápu, že přebíráte popisy a specifikace od dodavatele, ale u jiných, podobných modulů, které nabízíte, některé se stejným zapojením (jiné s podobným), se rozsah IN uvádí mnohem menší a nebo konkrétní napětí.
    MF Avatar autora 23.10.2024 07:58
    Dobrý den, když se podíváte do datasheetu optočlenu, zjistíte, že napětí diody je 1,2V a při pohledu na schéma zjistíte, že v zapojení je sériově zařazena ještě jedna LED, která má toto napětí cca 1,7V(červená). Tedy 1,2+1,7 = 2,9V a při napětí 24V a rezistoru 3k(který je osazen na desce) je proud diodami 7mA. Což je hluboce pod maximálním proudem optočlenu i LED, který je typicky 20mA. Není tedy problém připojit na modul 24V. Při napětích nižších bude LED samozřejmě svítit menším svitem a na výstupu optočlenu bude také méně otevřený výstupní tranzistor, ale pro digitální techniku by to nemělo mít zásadní vliv.
    M Avatar autora PNP na NPN 24.4.2024 16:02
    Je možné použít pro konverzi PNP výstupu na NPN výstup?
    Odpovědět
    MF Avatar autora PNP na NPN 25.4.2024 13:12
    Dobrý den, když se podíváte na schéma zapojení, které je k dispozici jako obrázek v galerii, tak zjistíte, že by se takto dal tento modul použít.
    PS Avatar autora 25.11.2023 14:37
    Jak se liší tento modul, který dokáže pracovat v rozmezí 3,6-24V od těch ostatních v nabídce, které mají pevná vstupní a výstupní napětí? Jsou tady nějaká omezení v použití?
    Odpovědět
    MF Avatar autora 27.11.2023 07:44
    Dobrý den, může mít jinak nastavený vstupní obvod.
    M Avatar autora Větší napeti 10.10.2023 15:07
    Je možnost to upravit, nebo je jiný kus který umí 70V?
    Odpovědět
    MF Avatar autora Větší napeti 11.10.2023 07:31
    Dobrý den, na které straně byste potřeboval toto napětí? Pokud na výstupu, tak tam optočlen podle datasheetu má provozní limit až 70V a na vstupu to lze upravit změnou rezistoru R1.
    L Avatar autora Napěťové úrovně neinvertované? 1.11.2022 18:48
    Nevím jak přesně ten optočlen funguje, ale potřebuji log.1 3,3V převézt na log.1 vyššího napětí. Zajímá mě jestli se tenhle optočlen nebude chovat v tomto jako emitorový sledovač (bez přemostění jumperu), čiliže napětí na vstupu se bude rovnat napětí na výstupu. Dík za odpověď.
    Odpovědět
    MF Avatar autora Napěťové úrovně neinvertované? 2.11.2022 07:19
    Dobrý den, stručný popis funkce optočlenu naleznete např. zde: https://cs.wikipedia.org/wiki/Opto%C4%8Dlen. Jelikož tyto typy optočlenů, které jsou na modulu použity mají na výstupu NPN tranzistor bez další přidané logiky, lze jej použít i pro analogové aplikace. Např. ve zpětné vazbě spínaných zdrojů.
