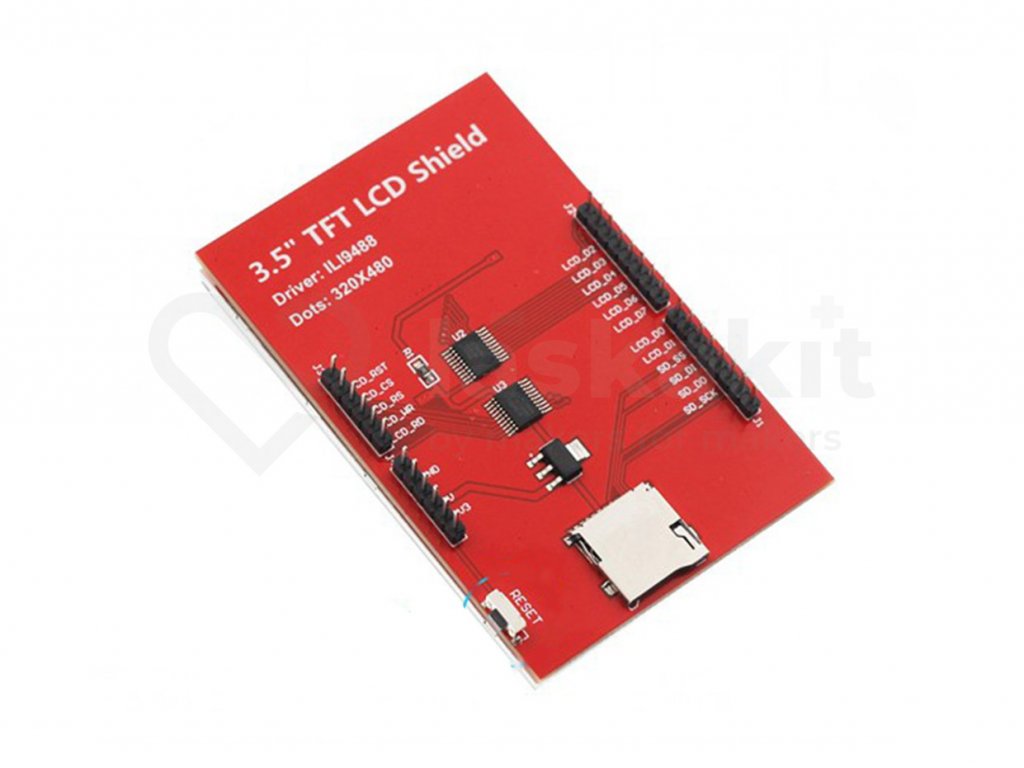

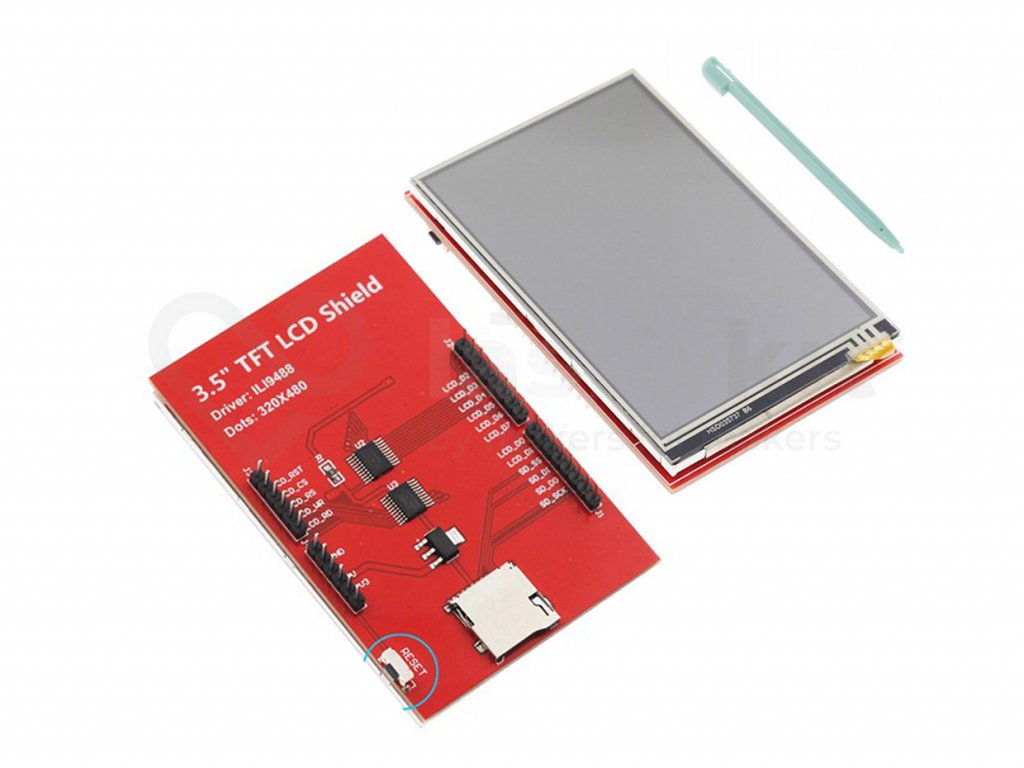

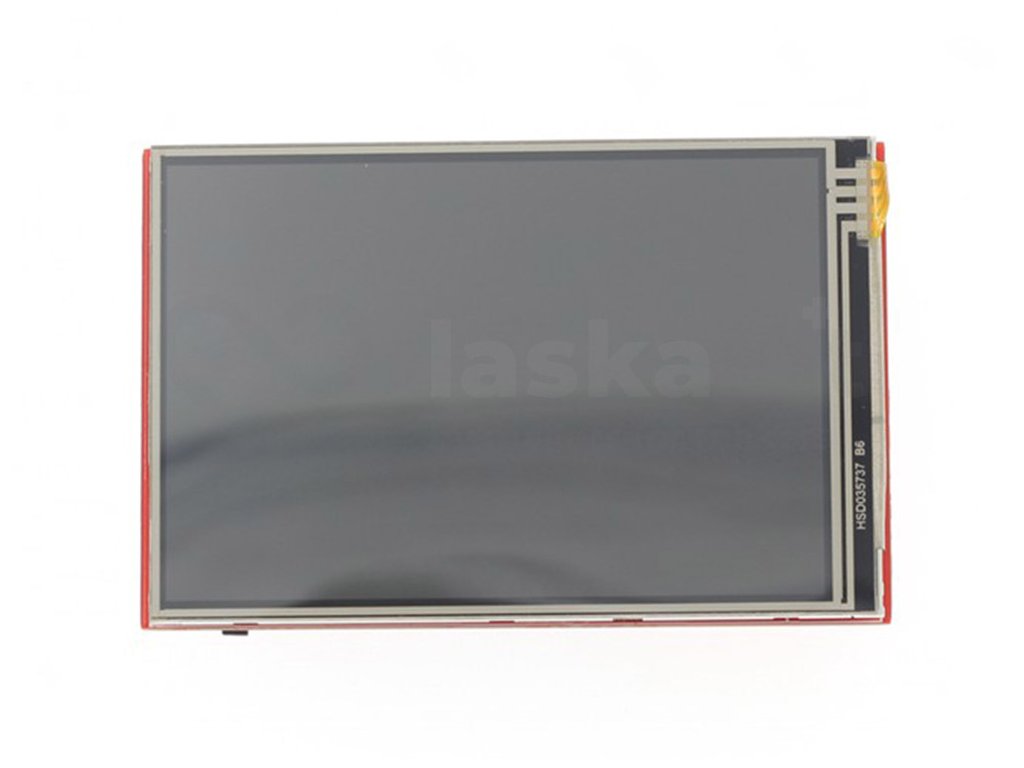

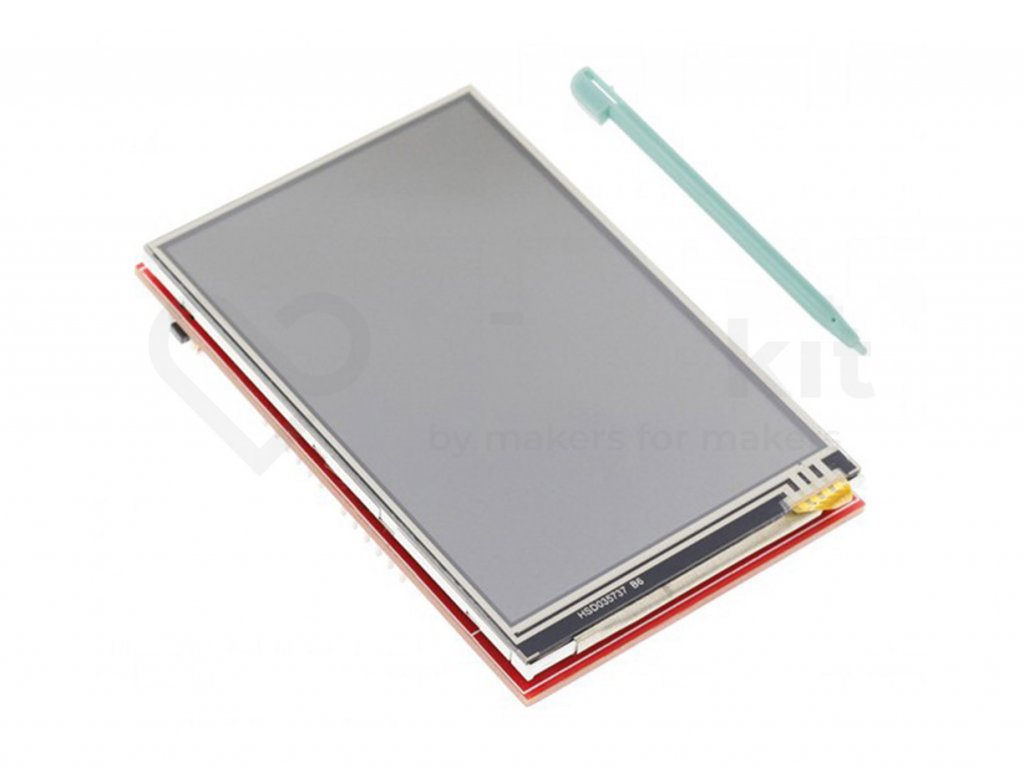

3.5" 320x480 TFT displej ILI9488, shield Arduino Uno
Kód: LA141034![Doprava zdarma](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/doprava-orange.png?6137afa6)
Doprava zdarma
od 2000 Kč
![Vrácení zboží](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/vraceni-orange.png?6137afcf)
30 dní na vrácení
pro registrované
![30 dní na vrácení](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/vraceni.png?6137aff2)
30 dní na vrácení
Pro registrované zákazníky
![Doprava zdarma](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/doprava.png?6137b00f)
Doprava zdarma
Pro objednávky od 2.000 Kč
![Prodejem to nekončí](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/nekonci.png?6137b034)
Prodejem to nekončí
Reklamace řešíme do 5 dnů
![Rychlá expedice](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/expedice.png?6137b053)
Rychlá expedice
Do 24 hodin
Detailní popis produktu
Tento úžasný displej je nejlepším způsobem, jak přidat docela velký, barevný a jasný displej do projektu s Arduino Uno.
Tento shield nasadíš přímo na Arduino Uno nebo Mega, není třeba žádný převodník, ani adaptér.
Bez problém funguje s knihovnou MCUFRIEND_kvb, pro zkoušku můžeš použít příklad: diagnose_TFT_support.ino na UNO a MEGA2560
Specifikace:
- Velikost displeje: 3.5"
- Dotykový panel: 4 Wire Resistive Touchscreen
- Integrovaný slot pro SD kartu
- Rozlišení: 320x480 bodů
- Barvy: 65k
- Driver: ILI9488
- Typ podsvícení: bílá LED
Součástí dodávky:
- 1ks 3.5" 320x480 TFT displej ILI9488, shield Arduino Uno
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
- Čtečka SD karty je sice napájena z větve 3,3V, ale samotné datové piny jsou připojeny bez převodníku logických úrovní přímo na datové piny Arduina, tedy na 5V logiku! Použití SD karty je tudíž na vlastní nebezpečí!
- Po nasazení shieldu, prosím, zkontrolujte, zda se vývody ze spodní strany nedotýkají pouzder součástek na spodní desce! Mohlo by to způsobit zkrat a zničení shieldu, nebo i základní desky. Na takto poškozené zboží se záruka nevztahuje!
Doplňkové parametry
Kategorie: | TFT displeje |
---|---|
Záruka: | 2 roky |
Hmotnost: | 0.05 kg |
4,3
3 hodnocení
Přidat hodnocení
5
4
3
2
1
5
JK
Jakub Kubíček
funguje skvěle, po odpájení stabilizátoru a připojení 3.3V k padu stabilizátoru funguje s esp32 (můj model je ESP32-C6)
3
VM
Vojtěch Mezuliáník
Zkoušel jsem s knihovnou MCUFRIEND_kbv a fungival výborně a má plynulý animace, jediná nevýhoda je že používá všechny piny Arduino UNO a nedá se tam připojit nic jiného a jelikož Arduino nemá Bluetooth ani wifi tak kromě displaye se nedá použít nic jiného, žádně čidla a tak takže možná jen tak na učení s TFT a hry se to hodí
5
P
Peťas3D
Displej zatím odzkoušen s Arduino UNO a doporučeným příkladem diagnose_TFT_support.ino.
Funguje dobře.
V popisu je uvedena knihovna MCUFRIEND_kvb, ale je tam překlep. Správně je MCUFRIEND_kbv (poslední 2 znaky obráceně).
R
Touchscreen wiring
Robert
wiring dotykového panelu není popsán, po několika hodinách mi funguje toto:
YP A3
XM A2
YM 9
XP 8
testovací program:
#include
#include
#include
MCUFRIEND_kbv tft;
#define YP A3
#define XM A2
#define YM 9
#define XP 8
#define TS_MINX 100
#define TS_MAXX 920
#define TS_MINY 70
#define TS_MAXY 920
TouchScreen ts = TouchScreen(XP, YP, XM, YM, 300);
void setup() {
tft.begin(0x9488);
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
for (int i = 0; i < 10; i++) {
int randomX = random(20, tft.width() - 20);
int randomY = random(20, tft.height() - 20);
tft.fillCircle(randomX, randomY, 10, TFT_WHITE); // Průměr 20px, proto poloměr je 10px
}
}
void loop() {
TSPoint p = ts.getPoint();
pinMode(YP, OUTPUT);
pinMode(XM, OUTPUT);
if (p.z > ts.pressureThreshhold) {
int x = map(p.x, TS_MINX, TS_MAXX, tft.width(), 0);
int y = map(p.y, TS_MINY, TS_MAXY, 0, tft.height());
tft.fillCircle(x, y, 10, TFT_YELLOW); // Když se dotknete, vykreslí žlutou tečku
}
delay(100); // Krátká prodleva pro debouncing
}
Odpovědět
Odpovědět
KL
Touchscreen wiring
Konstantin Láska
Díky, přidal jsem testovací kódy.
