ZY12PDN USB-C PD2.0 a 3.0 přepínač napájecího napětí
Kód: LA240035
Doprava zdarma
od 2000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Související produkty
Detailní popis produktu

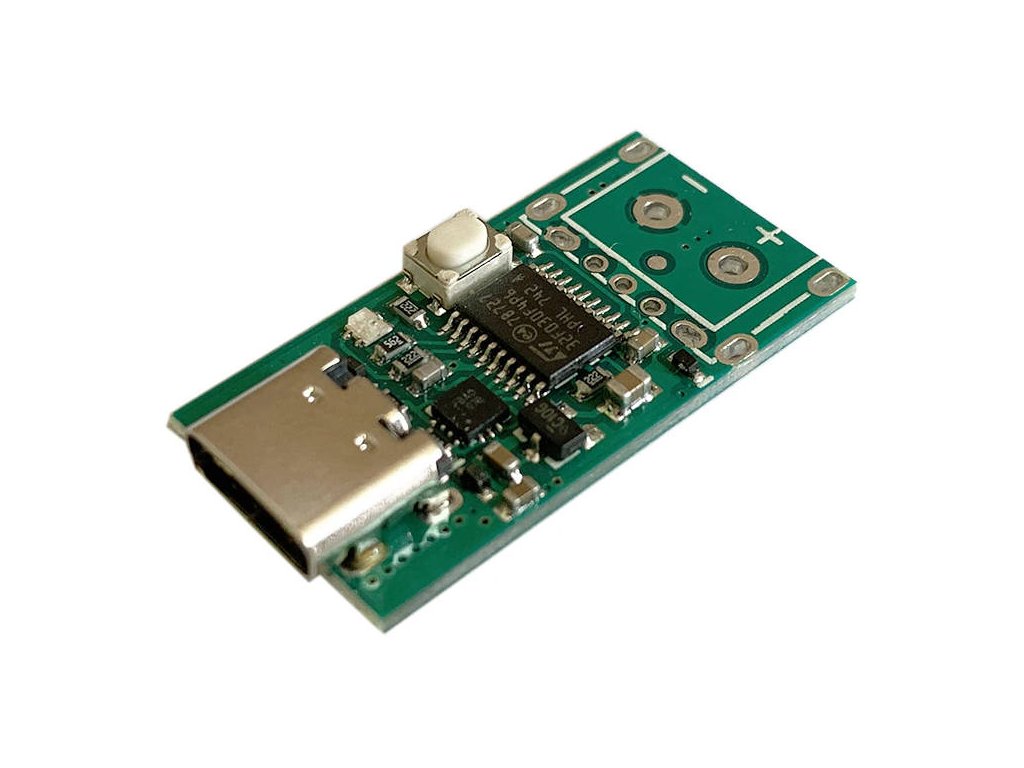

Tento přepínač umožňuje tvému zařízení napájení pomocí USB-C konektoru s podporou nabíjecího protokolu PD2.0 a 3.0. Výstupní napětí se volí tlačítkem na desce. Vyžaduje zdroj podporující jeden z protokolů PD2.0, nebo 3.0. Jelikož modul neobsahuje žádný stabilizátor, nebo měnič, je maximální výstupní napětí závislé na maximálním výstupním napětí zdroje.
Po připojení zdroje do USB-C konektoru je modul v základním nastavení a automaticky se nastaví na nejnižší napětí 5V. Tlačítkem na desce lze výstupní napětí měnit v následujících krocích:
5V - LED svítí červeně
8-10V - LED svítí žlutě
11-13V - LED svítí zeleně
14-16V - LED svítí tyrkysově
18-20V - LED svítí modře
Maximální výstupní napětí - LED svítí purpurově
Automatická volba - LED svítí bíle
V tomto režimu se nastavené výstupní neukládá a po odpojení a zapojení vstupního napětí se opět modul nastaví na nejnižší napětí 5V.
Pro trvalé uložení požadovaného výstupního napětí je zapotřebí před připojením napětí do USB-C konektoru zmáčknout a držet tlačítko na desce a poté připojit vstupní napětí. LED dioda začne barevně blikat. Poté lze tlačítko uvolnit a krátkými stisky lze volit výstupní režim - stejně jako v předchozím režimu. Uložení se provede delším stisknutím tlačítka - LED zhasne.
Specifikace:
- Vstupní napětí: 3-20V
- Výstupní napětí: 5-20V v krocích: 5v, 8-10V, 11-13V, 14-16V, 18-20V, Maximální výstupní napětí a Automatická volba
- Výstupní proud: 0-5A
- Rozměry: 30x15mm
Součástí dodávky:
- 1ks ZY12PDN USB-C PD2.0 a 3.0 přepínač napájecího napětí
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | Elektronika a příslušenství |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.002 kg |
5,0
1 hodnocení
Přidat hodnocení
5
4
3
2
1
5
M
Mari
Mari
Hodi se, napr. z powerbanky muzu udelat 20V zalohu na PoE sit.
PC
Co kdyz zdroj neumi nastavene napeti?
PMP Com s.r.o.
Co kdyz zdroj neumi nastavene napeti?
PMP Com s.r.o.
Co kdyz si nastavim 20V a pripojeny adapter umi max 12V? Na vystupu bude 12v, 5v nebo nic?
Odpovědět
Odpovědět
MF
Co kdyz zdroj neumi nastavene napeti?
Martin Frajdl
Co kdyz zdroj neumi nastavene napeti?
Martin Frajdl
Dobrý den, v tom případě bude na výstupu základní napětí 5V
VD
Maximální napětí vyšší než 20V?
Václav Dvořák
Maximální napětí vyšší než 20V?
Václav Dvořák
Bylo by možné očekávat, že by tento modul uměl navolit i vyšší výstupní napětí např. 28V, pokud ho powerbanka nebo zdroj umí? Nebo to bude vždy jen 20V podle nižšího protokolu?
Odpovědět
Odpovědět
KL
Maximální napětí vyšší než 20V?
Konstantin Láska
Maximální napětí vyšší než 20V?
Konstantin Láska
Protocol USB PD 2.0 podporuje pouze do 20V
Proud
v6ak
Sice zmiňujete maximální proud, jak se ale reálně řeší jeho přesažení? IIUC mohu podle specifikace USB na začátku vzít maximálně 100mA, více bych si měl správně vyjednat. Umí to deska vyjednat?
Umí deska ohlídat maximální proud, který zdroj dovoloje? Pokud ne, pak bych řekl, že musím (v případě potřeby >100mA) hlídat, jaký zdroj použiju. Resp. pokud použiju slabý zdroj (řekněme, že zkusím desku napájet z telefonu, který víc než 100mA nedá), napájený obvod to nemá jak zjistit, a pokud to neřeší deska, nemám to jak vyřešit.
Odpovědět
Odpovědět
MF
Proud
Martin Frajdl
Proud
Martin Frajdl
Dobrý den, tento modul proud neřeší, pouze vyjednává napětí.
JD
USB PD3.0 PPS
Jan Doležal
USB PD3.0 PPS
Jan Doležal

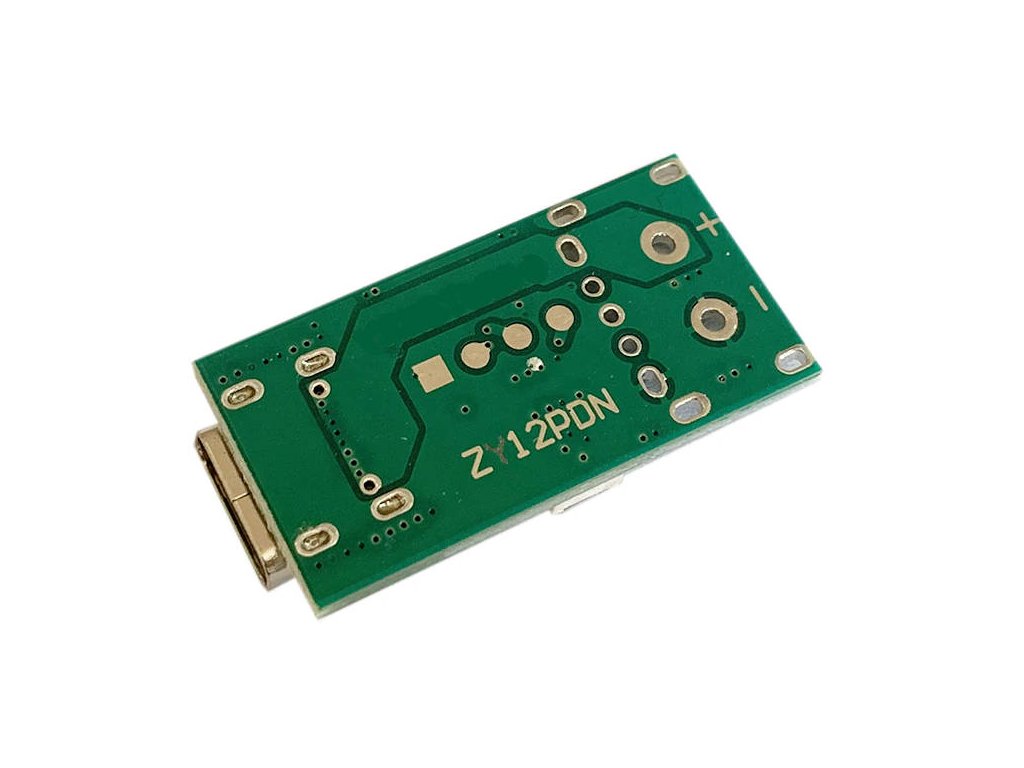

Zajímalo by mě, jestli by šlo upravit tuto desku, aby poskytovala výstupní napětí mezi 3.3V-21V ve 20mV krocích, např. pomocí enkodéru. Na hlavním čipu je napsáno 32F030F4P6, což asi bude ten μC s jádrem ARM Cortex M0. Z obrázku nevidím co jsou ostatní čipy. Zespod desky vidím čtyři plošky, asi na komunikaci s μC.
Našel jsem zajímavé stránky co stojí za shlédnutí: https://github.com/rorosaurus/usb-pd-trigger-manual
Odpovědět
Odpovědět
JD
Re: USB PD3.0 PPS
Jan Doležal
Re: USB PD3.0 PPS
Jan Doležal
Teď jsem zjistil, že IO, který je na desce pro komunikaci s USB PD by měl podporovat i PPS. Je ale nutné změnit firmware μC. Stačilo vyhledat: github manuelbl zy12pdn-oss pps
J
Opačný modul
Jakub
Opačný modul
Jakub
Dobrý den,
prodáváte i nějaký "opačný" modul? Tzn. připojím xy V (ideálně 12-14.4V z auta) a do USB-C přípojím zařízení s podporou PD 3.0?
Prohledal jsem snad celý internet a nikde nic takového není ikdyž to 100% existuje když jsou nabíječky do auta s podporou PD 3.0...
Děkuji.
Odpovědět
Odpovědět
MF
Opačný modul
Martin Frajdl
Opačný modul
Martin Frajdl
Dobrý den, zřejmě máte na mysli tyto: https://www.laskakit.cz/modul-pro-rychlonabijeni-mobilnich-zarizeni--usb-a/, nebo https://www.laskakit.cz/modul-pro-rychlonabijeni-mobilnich-zarizeni--usb-a--usb-c/
J
Napájení z baterie
Jan
Napájení z baterie
Jan
Dobrý den, nerozumím požadavku na zdroj s podporou PD? Toto z něj má vytvořit PD ne? Bude to tedy fungovat při připojení přímo na baterii (cca 15V) s tím, že půjde regulovat napětí, ale max bude to co je na vstupní baterce? Nebo jak to funguje? Děkuji.
Odpovědět
Odpovědět
MF
Napájení z baterie
Martin Frajdl
Napájení z baterie
Martin Frajdl
Dobrý den, nikoliv. Toto není nabíječka, ale právě modul pro koncová zařízení. Do USB se připojí nabíječka s PD protokolem a na výstupu pak máte požadované napětí pro napájení vlastní elektroniky.
P
Napájení LED diodového pásku
Pepa
Napájení LED diodového pásku
Pepa
Dobrý den, mám podobný dotaz jako uživatel Jan níže. Jediný rozdíl mezi našimi požadavky je ten, že moje powerbanka podporuje QC 2.0 a QC 3.0. Bude toto zařízení fungovat i s touto technologií, nebo podporuje pouze PD 2.0, takže bych nebyl schopen z powerbanky dostat 12V pro napájení ledkového pásku? Z technologického pohledu jsem na moc rozdílů mezi PD a QC nenarazil...
Odpovědět
Odpovědět
MF
Napájení LED diodového pásku
Martin Frajdl
Napájení LED diodového pásku
Martin Frajdl
Dobrý den, zda bude fungovat i s QC protokolem bohužel nevíme. Výrobce uvádí pouze protokol PD.
J
Použití pro napájení LED diod
Jan
Použití pro napájení LED diod
Jan
Dobrý den, potřeboval bych z powerbanky napájet 12V LED diody. Powerbanka v základu poskytuje 5V a tudíž přímé napájení není možné. Pořízená powerbanka umožňuje na výstupu 12V pomocí usb C PD2.0. Mělo by při použití tohoto zařízení být možné LED diody powerbankou napájet, tzn. přesvědčit powerbanku, že může do zařízení pustit více napětí než základních 5V? Děkuji za odpověď.
Odpovědět
Odpovědět
MF
Použití pro napájení LED diod
Martin Frajdl
Použití pro napájení LED diod
Martin Frajdl
Dobrý den, ano k tomuto účelu by měl tento modul sloužit. Výstupní napětí si nastavíte tlačítkem na rozsah, který potřebujete(viz. popis produktu) a po připojení k nabíječce s protokolem PD2.0/3.0 si modul dohodne potřebné napětí s nabíječkou. Na výstupu by pak mělo být napětí v nastaveném rozsahu.
VB
Použití pro zesilovač
Václav Bielý
Použití pro zesilovač
Václav Bielý
Potřeboval bych z powerbanky s podporou PD vytáhnout alespoň 2A při 9V pro zesilovač mého diy repráku.. je to s tímhle modulem možné? Představa je taková že by to samozřejmě fungovalo i na klasické PD trafo do zdi. Děkuji za odpověď.
Odpovědět
Odpovědět
MF
Použití pro zesilovač
Martin Frajdl
Použití pro zesilovač
Martin Frajdl
Dobrý den, pokud Vaše powerbanka podporuje protokol PD2.0, nebo 3.0 a výstupní napětí 9V, tak by mělo být možné s tímto přepínačem dosáhnout výstupního proudu až 5A. Samozřejmě pak záleží na možnostech powerbanky. Jak máme psané v popisu zboží, tento modul je pouze přepínač a vstupní napětí nijak nemění. Jaké je maximální vstupní napětí, takové bude maximální výstupní napětí.
