XY-PWM Frekvenční generátor LCD 0-150kHz 3.3V-30V
PWM výstup. Můžeš nastavit frekvenci a pracovní cyklus (duty cycle). Velký frekvenční rozsah, vysoká přesnost. Sériové řízení! Zpětná vazba.
Frekvence je rozdělena do čtyř pásem, automatické přepínání:
- XXX (žádná desetinná tečka): nejmenší jednotka je 1Hz, rozsah 1Hz - 999Hz;
- X.XX (desetinná tečka ve stovkách) nejmenší jednotka je 1.00 KHz, rozsah 1.00 KHz – 9.99 KHz;
- XX.X (desetinná tečka v desítkách): nejmenší jednotka je 10.0Khz; rozsah 10.0KHz - 99.9KHz
- X.X.X (tři desetinné tečky): nejmenší jednotka je 1Khz; rozsah 1KHz - 150KHz
Příklady zobrazované frekvence:
- “100” indikuje, že výstupní pulz PWM je 100Hz
- “1.01” indikuje, že výstupní pulz PWM je 1.01K
- “54.1” indikuje, že výstupní pulz PWM je 54.1kHz
- “1.2.4” indikuje, že výstupní pulz PWM je 124kHz
Nastavení parametrů:
Modul má čtyři tlačítka [FREQ+], [FREQ-], [DUTY+] a [DUTY-], které slouží k nastavení frekvence a duty cycle.
Stiskni tlačítka pro úpravu hodnoty parametru (dlouhé stisknutí rychle přičte nebo odečte).
Nastavení parametrů se automaticky ukládá.
Specifikace:
- Pracovní napětí: 3.3-30V
- Rozsah duty cycle: 0-100%
- Frekvenční rozsah: 1Hz-150KHz
- Frekvenční přesnost: ± 2%
- Výstupní proud signálu: 5 až 30mA
- Výstupní amplituda: rovná se napájecímu napětí
- Všechny nastavené parametry jsou automaticky uloženy.
- Teplota okolí: -20 až +70°C
- Sériové řízení (UART)
- Rozměry: 52x32mm
Řízení přes UART:
- Komunikační standard:
- Přenosová rychlost: 9600 bps
- Datové bity: 8
- Stop bity: 1
- Bit parity: žádný
- Řízení průtoku: žádné
- Nastavení frekvenci PWM
- "F101": Nastavíš frekvenci na 101 HZ (001–999)
- "F1.05": Nastavíš frekvenci 1,05 KHZ (1.00-9.99)
- "F10.5": Nastavíš frekvenci na 10.5KHZ (10.0–99.9)
- "F1.0.5": Nastavíš frekvenci 105KHZ (1.0.0–1.5.0)
- Nastavení duty cycle PWM
- "D050": Nastavíš duty cycle na 50% (001–100)
- Přečteš si nastavené parametry
- Odešli "read" pro čtení nastavených parametrů.
- Nastavení proběhlo úspěšně: DOWN
- Nastavení selhalo: FALL
Součástí dodávky:
- 1ks XY-PWM Frekvenční generátor LCD 0-150kHz 3.3V-30V
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
Kategorie: | Měřící přístroje a nářadí |
---|---|
Záruka: | 2 roky |
Hmotnost: | 0.011 kg |
5,0
7 hodnocení
Přidat hodnocení
5
4
3
2
1
5
MB
Michal Brabenec
čistý hladký obdélníkový signál, né jak z mého diy PWM regulátoru s NE555

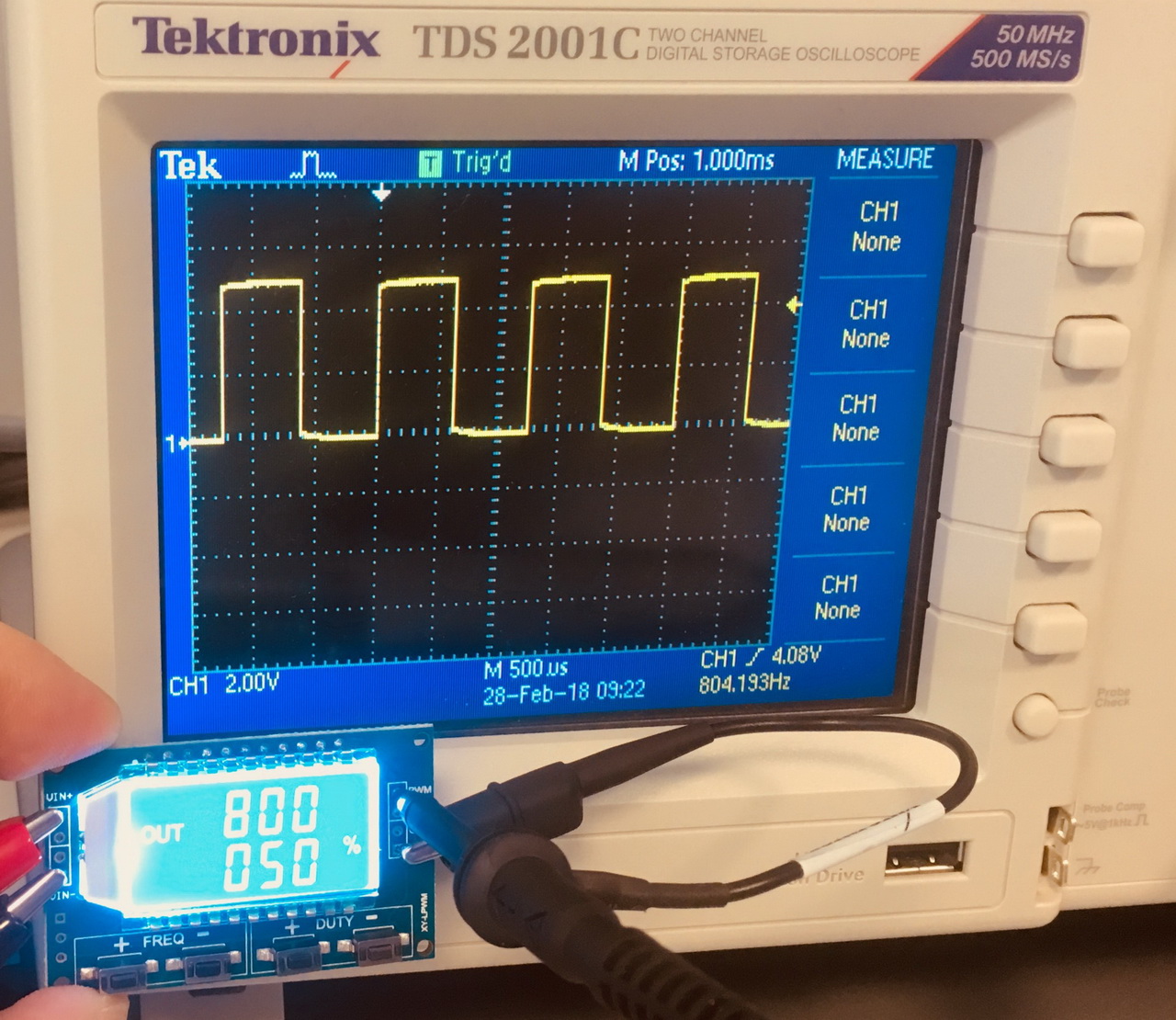

frekvence sedí přesně ( měřeno osciloskopem)
5
JK
Jan Kučera
V pořádku
5
ŠB
Štefan Bartko
Som veľmi spokojný, splnil moje očakávanie. Ďakujem.
5
EO
Emil Obyvatel
Tovar prišiel rýchlo, dobre zabalený a nepoškodený.
Funkčný,
5
BH
Bohumír Herout
Jako základ pro další zařízení perfektní.
5
VV
Vlastimil Vágner
Naprosto spokojený funguje jak má doporučuji, schopný řídit co potřebuji od SSR po tranzistorovou regulaci.
5
VS
Vladimir Shchelokov
Zařízení je jednoduché a ve své třídě dobré. Špatné je, že nemá žádný popis. O systému sériového ovládání nejsou nikde informace. Musel jsem věnovat čas tomu, abych pochopil, že příkazy by se neměly posílat po znakech, ale po řádcích.
P
Nefunkční sériová komunikace
Pavel D
Dobrý den. Chtěl bych poprosit o radu. Snažím se propojit převodník s PLC Omron, resp. komunikační kartou CIF01 a nedaří se mi to. Mám podezření na poškození převodníku, protože na obou pinech TXD i RXD naměřím cca 3,3V oproti GND.
Předem děkuji za radu.
Odpovědět
Odpovědět
P
Řízení otáček 12V motoru
Pavel
Dobrý den. Rád bych se prosím Vás zeptal, jestli je tento modul vhodný k řízení otáček tohoto motoru ARCTIC P12 PWM 120mm. Pokud ano, rád bych Vás požádal o informace jakým způsobem to zapojit na Raspberry Pi popř. popsat v článku, ale to už bych chtěl asi moc. Jde mi hlavně o ten HW. Předem děkuji za odpověď.
Odpovědět
Odpovědět
Š
kompatibilita
Štěpán
Dobrý den, Pavle, odzkoušeno s větrákem ARCTIC F9 PWM PST. Je nutné volit nějaký 4drátový větrák (+12, GND, TACHO, PWM). Model F9 má regulaci pomocí PWm na 12V. Pozor, některé větráky to mohou mít na 5 V a je potřeba větrák napájet 5V a regulátor přes step down 5V. Použitá frekvence 25 kHz (dle datasheetu k jinému větráku) a maká to nádherně.
MF
Řízení otáček 12V motoru
Martin Frajdl
Dobrý den, neznáme tento typ ventilátorů, ale je možné, že tento modul bude použitelný pro jejich řízení. Bude nutné vyzkoušet. Modul se dá ovládat pomocí příkazů po sériovém portu. Pro ovládání pomocí Raspberry Pi je tedy nutné ho propojit se sériovým portem Raspberry. Použitelné příkazy pro ovládání modulu máme napsány v popisu zboží. Článek tohoto druhu prozatím neplánujeme.
