USB-C PD/QC přepínač napájecího napětí
Kód: LA240093![Doprava zdarma](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/doprava-orange.png?6137afa6)
Doprava zdarma
od 2000 Kč
![Vrácení zboží](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/vraceni-orange.png?6137afcf)
30 dní na vrácení
pro registrované
![30 dní na vrácení](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/vraceni.png?6137aff2)
30 dní na vrácení
Pro registrované zákazníky
![Doprava zdarma](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/doprava.png?6137b00f)
Doprava zdarma
Pro objednávky od 2.000 Kč
![Prodejem to nekončí](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/nekonci.png?6137b034)
Prodejem to nekončí
Reklamace řešíme do 5 dnů
![Rychlá expedice](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/expedice.png?6137b053)
Rychlá expedice
Do 24 hodin
Související produkty
Detailní popis produktu

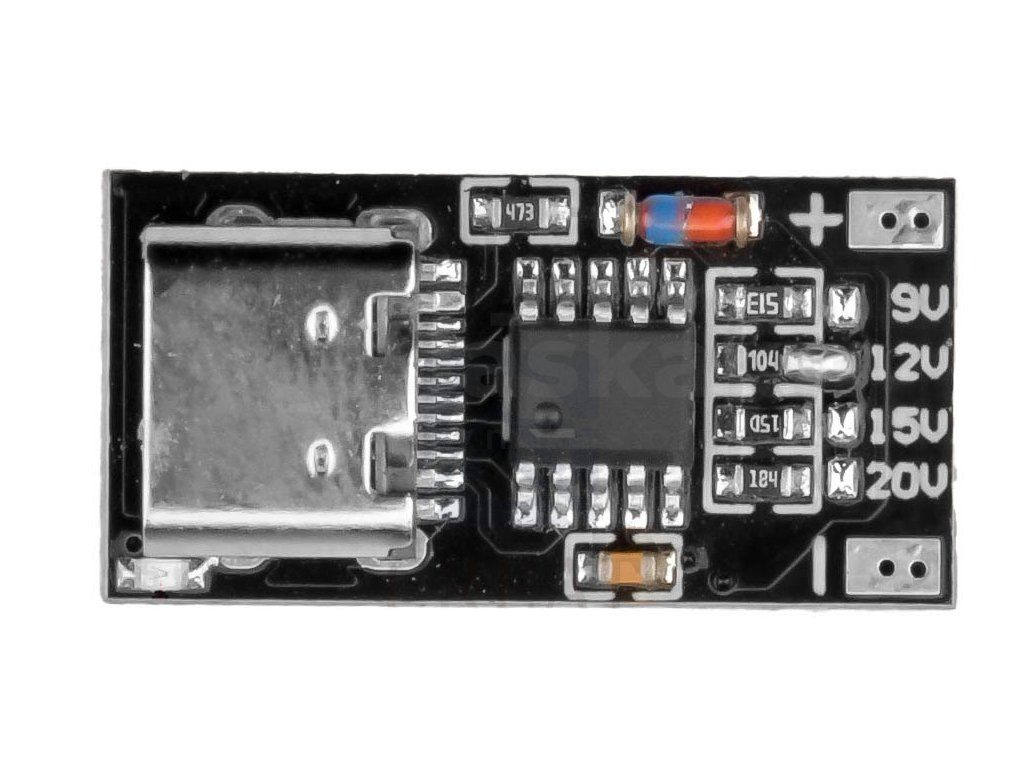

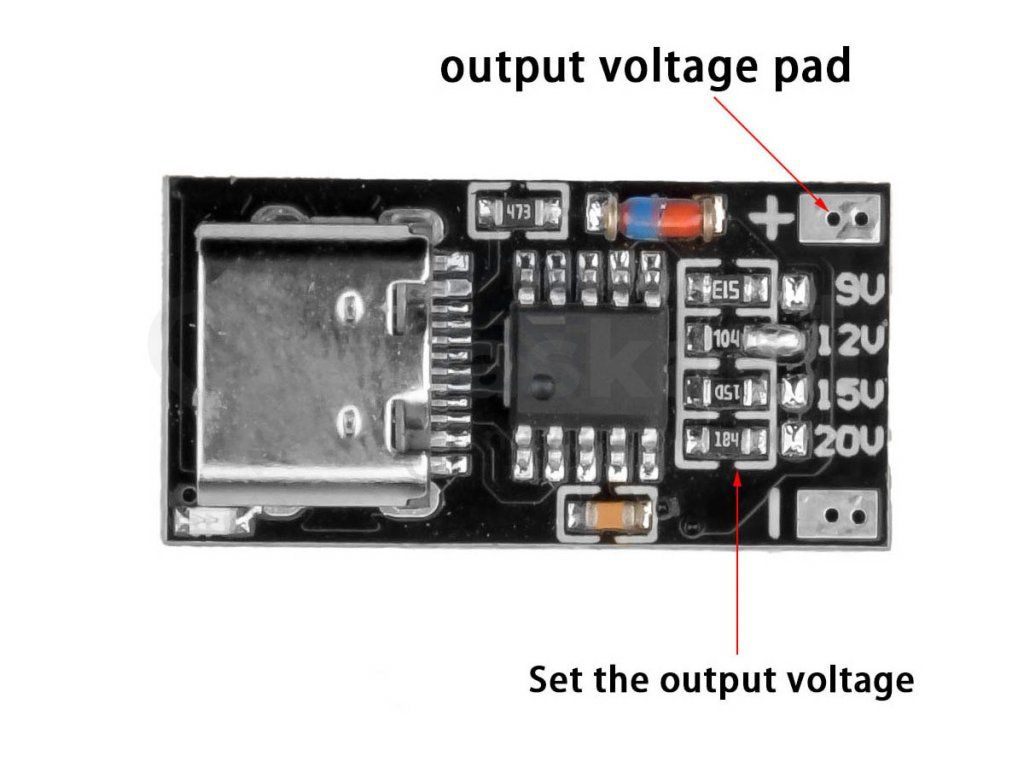

Tento přepínač umožňuje tvému zařízení napájení pomocí USB-C konektoru s podporou nabíjecího protokolu PD3.0/2.0, PPS/QC4+, QC3.0/2.0, FCP, AFC. Výstupní napětí se volí propojkou na desce. Jelikož modul neobsahuje žádný stabilizátor, nebo měnič, je maximální výstupní napětí závislé na maximálním výstupním napětí zdroje.
Specifikace:
- Podporované protokoly: PD3.0/2.0, PPS/QC4+, QC3.0/2.0, FCP, AFC
- Vstupní napětí: 3-20V
- Výstupní napětí:
- 9V
- 12V
- 15V
- 20V
- Rozměry: 23x11.5x4mm
Součástí dodávky:
- 1ks USB-C PD/QC přepínač napájecího napětí
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
Kategorie: | Elektronika a příslušenství |
---|---|
Záruka: | 2 roky |
Hmotnost: | 0.001 kg |
5,0
1 hodnocení
Přidat hodnocení
5
4
3
2
1
5
JK
Jakub Krejčí
funguje tak jak potřebuji :-D
J
5V výstup
Jirka
Lze tento board použít jen pro 5V? Když bych neměl žádný z 9-20V spojů propojen, bude na výstupu vždy 5V?
Potřebuji z USB-C napájet 5V větráček a obyčejná redukce z USB-C na jack co mám neaktivuje výstup na adaptéru.
Odpovědět
Odpovědět
MF
5V výstup
Martin Frajdl
Dobrý den, použil bych spíše tento kablík: https://www.laskakit.cz/napajeci-kabel-jq-118j-usb-c-do-jst-ph-2-2mm-10cm
JD
Výstupní napětí
Jan Doležal
Dobrý den, nejsem si jistý jestli správně chápu Vaše předchozí vyjádření. Zkusme si to objasnit na příkladu: Když mám na přepínači nastaveno 20V a zdroj dokáže dát maximálně 12V, jaké napětí bude na výstupu přepínače?
Odpovědět
Odpovědět
B
5V
bizi
Pokud se nabijecka a board nedomluvi na pozadovane hodnote (zdroj umi 12V & board chce 20V, zdroj umi max 5V & board chce 12V atd), tak je na vystupu proste 5V a na desce nesviti cervena ledka. Tech necekanych 5V je sice trosku blbych, ale proste to neprepne na zadny protokol a jde ze zdroje zakladni napeti 5V. Vyzkouseno.
MF
Výstupní napětí
Martin Frajdl
Dobrý den, na výstupu by mělo být maximální napětí zdroje. Bohužel ale toto nemáme v tuto chvíli jak ověřit. Datasheet k tomto modulu žádný není.
JK
Název IC
Jan Kupka
Dobrý den, je k tomu švábu nějaký datasheet nebo alespoň značenní? Mám jej objednaný ale hodily by se parametry než dojde. Děkuji
Odpovědět
Odpovědět
MF
Název IC
Martin Frajdl
Dobrý den, bohužel k tomuto konkrétnímu modulu žádné další podrobnosti, ani datasheet nejsou. Pokud by byly, byly by v popisu uvedeny, popř. by byl datasheet ke stažení.
J
napájení zařízení z power banky
Josef
Dobrý den,
je možné tento modul použít pro napájení zařízení (12V, 2A -> https://astro-gadget.net/gadgets/control-of-telescopes/dobsondream8) z power banky?
Děkuji!
Josef
Odpovědět
Odpovědět
MF
napájení zařízení z power banky
Martin Frajdl
Dobrý den, pokud powerbanka podporuje některý z protokolů rychlého nabíjení a na výstupu podporuje napětí 12V s proudem 2A, tak ano. Tento modul je pouze "přepínač", který pomocí protokolu rychlého nabíjení se snaží vyjednat se zdrojem nastavené napětí a pokud to zdroj nepodporuje, nemá jak výstupní napětí ovlivnit a na výstupu pak bude napětí, které zdroj poskytuje. Typicky 5V.
