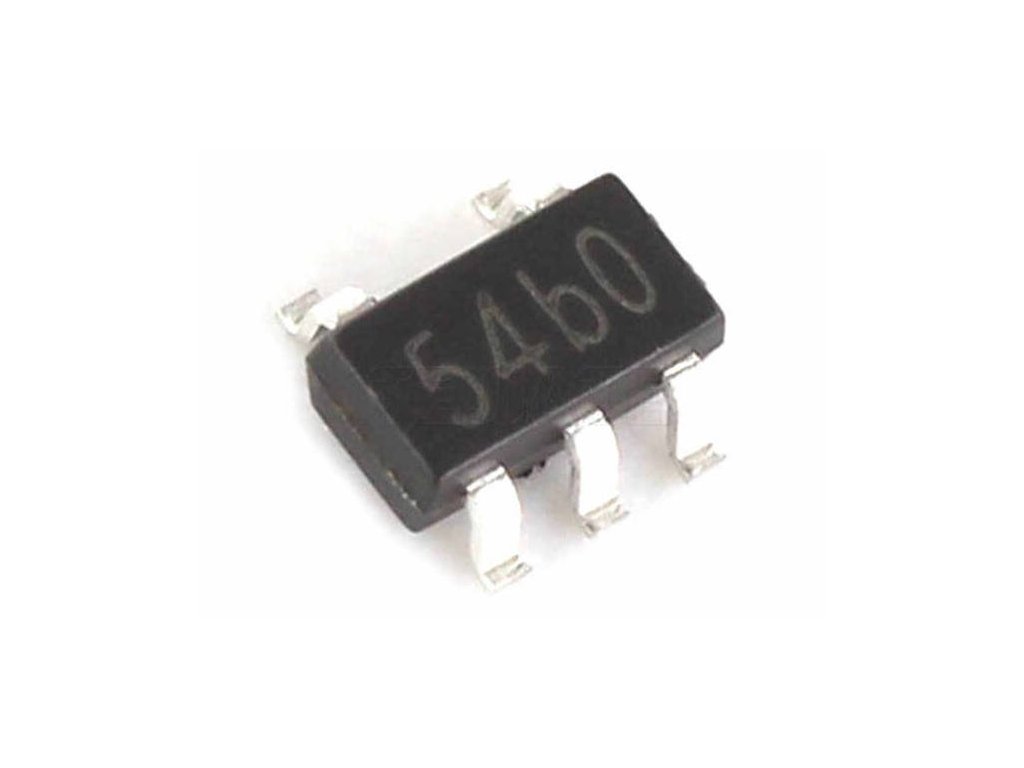

TOPPOWER TP4054 nabíječka Li-ion článku, 0,4A, SOT-23-5

Detailní popis produktu

TOPPOWER TP4054 nabíječka Li-ion článku, 0,4A, SOT-23-5

TP4054 je kompletní lineární nabíječka s možností režimu konstantního proudu, nebo konstantního napětí pro jednočlánkové lithium-iontové baterie. Díky pouzdru SOT-23-5 a nízkému počtu externích komponent je obvod ideální pro přenosné aplikace.
Díky vnitřní architektuře PMOSFET není vyžadována žádná blokovací dioda, která by měla bránit zápornému nabíjecího proudu. Obvod obsahuje tepelnou zpětnou vazbu regulující nabíjecí proud - je sledována teplota během provozu, nebo teplota okolí. Nabíjecí napětí je pevně stanoveno na 4,2 V a nabíjecí proud lze naprogramovat externě pomocí jediného odporu. Obvod automaticky ukončí nabíjecí cyklus, když nabíjecí proud klesne na 1/10 naprogramované hodnoty po dosažení konečného plovoucího napětí. Mezi další funkce patří monitor proudu, blokování podpětí, automatické dobíjení a stavový pin, který indikuje ukončení nabíjení.
Když je odpojen vstupní zdroj (nástěnný adaptér nebo USB), obvod automaticky přejde do stavu nízkého proudu, přičemž vybíjecí proud baterie klesne na méně než 2uA. Obvod lze uvést do režimu vypnutí, čímž se sníží napájecí proud na 45uA. TP4054 datasheet je k dispozici v záložce "Související soubory"

Specifikace:

• Vstupní napětí: 4-9V
• Nabíjecí proud: 0,4A
• Výstupní(nabíjecí) napětí: 4,2V
• Rozsah provozních teplot: -40 - 85°C
• Pouzdro: ESOP-8

Součástí dodávky:

• 1ks  TOPPOWER TP4054 nabíječka Li-ion článku, 0,4A, SOT-23-5

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
