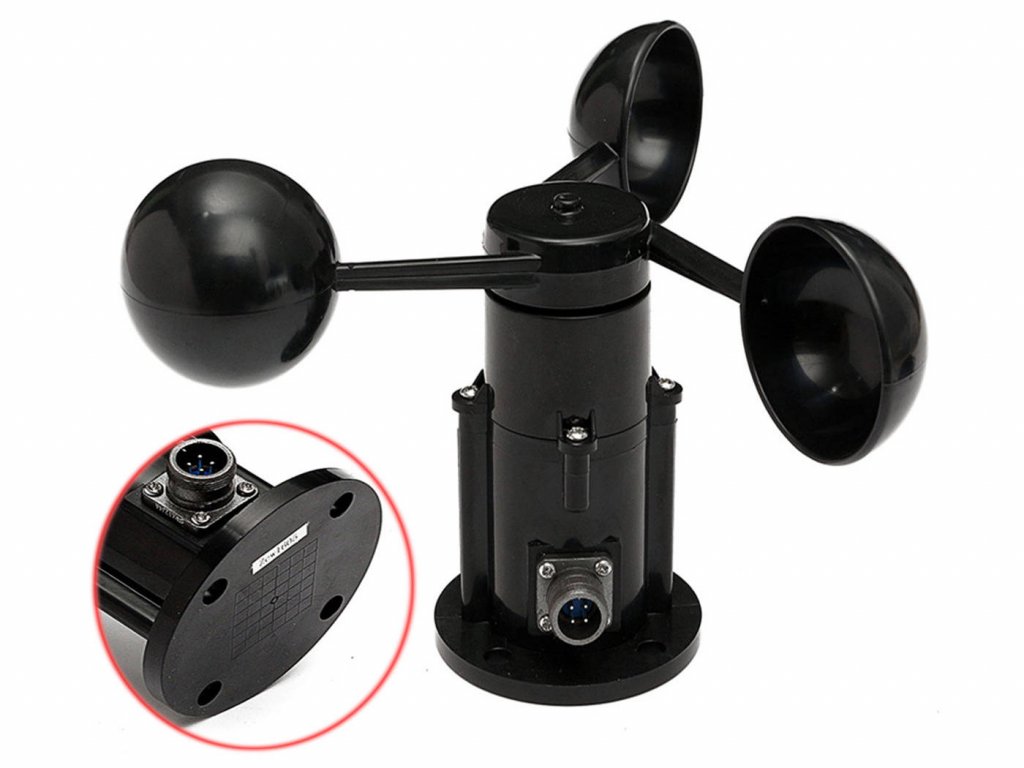

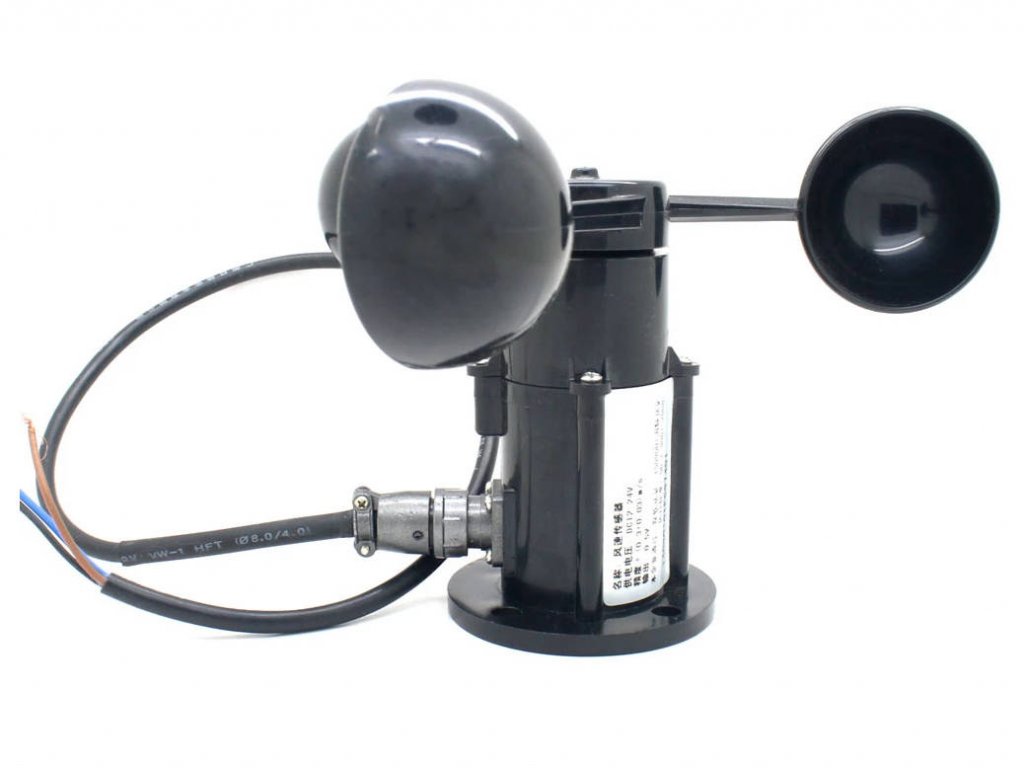

    QS-FS01 čidlo rychlosti větru - anemometr

    Kód: LA131110
    Neohodnoceno
    Značka: LaskaKit_cz
    anemo2
    1 398 Kč 1 155,40 Kč bez DPH
    Skladem (1 ks)
    Můžeme doručit do:
    26.11.2024

    Čidlo pro měření rychlosti větru - anemometr

    Detailní informace

    Doprava zdarma
    Doprava zdarma
    od 2000 Kč
    Vrácení zboží
    30 dní na vrácení
    pro registrované
    30 dní na vrácení
    30 dní na vrácení
    Pro registrované zákazníky
    Doprava zdarma
    Doprava zdarma
    Pro objednávky od 2.000 Kč
    Prodejem to nekončí
    Prodejem to nekončí
    Reklamace řešíme do 5 dnů
    Rychlá expedice
    Rychlá expedice
    Do 24 hodin

    Detailní popis produktu

    Čidlo pro měření rychlosti větru - anemometr pracující na mechanickém principu.

    Klasická konstrukce anemometru s robinsonovým křížem (vodorovná větroměrná růžice). Tímto je zajištěna rovnoměrná reakce snímače na rychlost proudění na poryvy větru z jakéhokoliv směru.

    Na výstupu tohoto čidla je analogové napětí 0-5V odpovídající rychlosti větru.

    Specifikace:

    • Napájecí napětí: DC 12-24V
    • Rozsah měření rychlosti větru: 0,2-32,4m/s
    • Výstup: analogové napětí 0-5V
    • Výpočet rychlosti větru: rychlost_vetru = (napeti_snimace / 5) * 32.4
    • Délka kabelu: cca 1m
    • Zapojení:
      • Černý: GND
      • Hnědý: VCC
      • Modrý nebo Žlutý: + Výstup

    Součástí dodávky:

    • 1ks QS-FS01 čidlo rychlosti větru - anemometr

    Poznámka:

    • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
    • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

    Doplňkové parametry

    Kategorie: Pohybová čidla, senzory vzdálenosti a vibrací
    Záruka: 2 roky
    Hmotnost: 0.148 kg
    Druh čidla: Rychost větru
    Výstup: Analogový
    laskakit sada faston konektoru 900ks 4
    LaskaKit sada Faston konektorů 900ks
    Skladem (15 ks)
    287,60 Kč bez DPH
    348 Kč

    LaskaKit sada Faston konektorů 900ks

    LA180061
    H75a16dc9f6924368a186b956033f2c8bF
    Kabelové dutinky izolované, sada 1065 ks
    Skladem (7 ks)
    238 Kč bez DPH
    288 Kč

    Kabelové dutinky izolované, sada 1065 ks

    LA180013
    H67f685b95b174201916555d83db2d10fh
    LaskaKit sada JST SM konektorů 40ks
    Skladem (22 ks)
    89,30 Kč bez DPH
    108 Kč

    LaskaKit sada JST SM konektorů 40ks

    LA180050
    Zobrazit všechny podobné produkty

    Buďte první, kdo napíše příspěvek k této položce.

    Nevyplňujte toto pole:
    Nevyplňujte toto pole:
    MN Avatar autora výpočet rychlosti 11.1.2022 06:39
    Tak nevím, ale dle uvedeného vzorečku pro výstup 5V (asi tedy 32,4m/s) to vychází 93,15... to asi nebude správně. Jak to tedy je? Proč se odečítá 0,4V? Tak při nulové rychlosti je 0,4V? A 0V je při odpojeném čidlu? To je vcelku zásadní pro alespoň trošku korektní výpočet... jestli chybí 0,4V...
    Odpovědět
    ZK Avatar autora výpočet rychlosti 30.1.2022 19:27
    Vzoreček je asi správně, jen v manuálu není uvedeno, že se ten vzoreček vztahuje k výstupnímu signálu 0,4-2V. Pro výstupní signál 0-5V bude vzoreček jiný.
    MF Avatar autora výpočet rychlosti 11.1.2022 07:13
    Dobrý den, tyto údaje jsme převzali z datasheetu výrobce. Datasheet jsme přidali ke stažení do sekce Související soubory a tak si tyto údaje můžete ověřit i v něm.
