    Domů / Relé a MOSFET / PWM MOSFET modul D4184, 40VDC 50A

    PWM MOSFET modul D4184, 40VDC 50A

    Kód: LA143035
    6 hodnocení
    Značka: LaskaKit_cz
    PWM Mosfet modul D4184, 40VDC 50A
    28 Kč 23,10 Kč bez DPH
    Skladem (116 ks)

    Modul založený na MOSFETovém tranzistoru, který ti dovolí rychle spínat větší zátěže i třeba pomocí PWM signálu.

    Detailní informace

    Doprava zdarma
    Doprava zdarma
    od 2000 Kč
    Vrácení zboží
    30 dní na vrácení
    pro registrované
    30 dní na vrácení
    30 dní na vrácení
    Pro registrované zákazníky
    Doprava zdarma
    Doprava zdarma
    Pro objednávky od 2.000 Kč
    Prodejem to nekončí
    Prodejem to nekončí
    Reklamace řešíme do 5 dnů
    Rychlá expedice
    Rychlá expedice
    Do 24 hodin

    Související produkty

    LaskaKit riden rd6012 1
    RIDEN RD6012-W DIY laboratorní zdroj 0-60V, 0-12A WiFi
    Skladem (4 ks)
    2 560,30 Kč bez DPH
    3 098 Kč

    Měnič stejnosměrného napětí pro tvorbu DIY laboratorního zdroje s usb a bluetooth připojením.

    LA122054
    Step-down regulovatelný napájecí měnič 0-16V 2A, LCD Display
    Step-down regulovatelný napájecí měnič 0-16V 2A, LCD Display
    Skladem (11 ks)
    163,60 Kč bez DPH
    198 Kč

    Step-down měnič stejnosměrného napětí s LCD displejem pro zobrazování informací a akrylátovou krabičkou.

    LA122010
    1892 1 step down menic s xl4016e1
    Step-down měnič s XL4016E1
    Skladem (27 ks)
    72,70 Kč bez DPH
    88 Kč

    Step-down měnič stejnosměrného proudu s čipem XL4016E1 a nastavitelným výstupem.

    LA122021
    Zobrazit všechny související produkty

    Detailní popis produktu

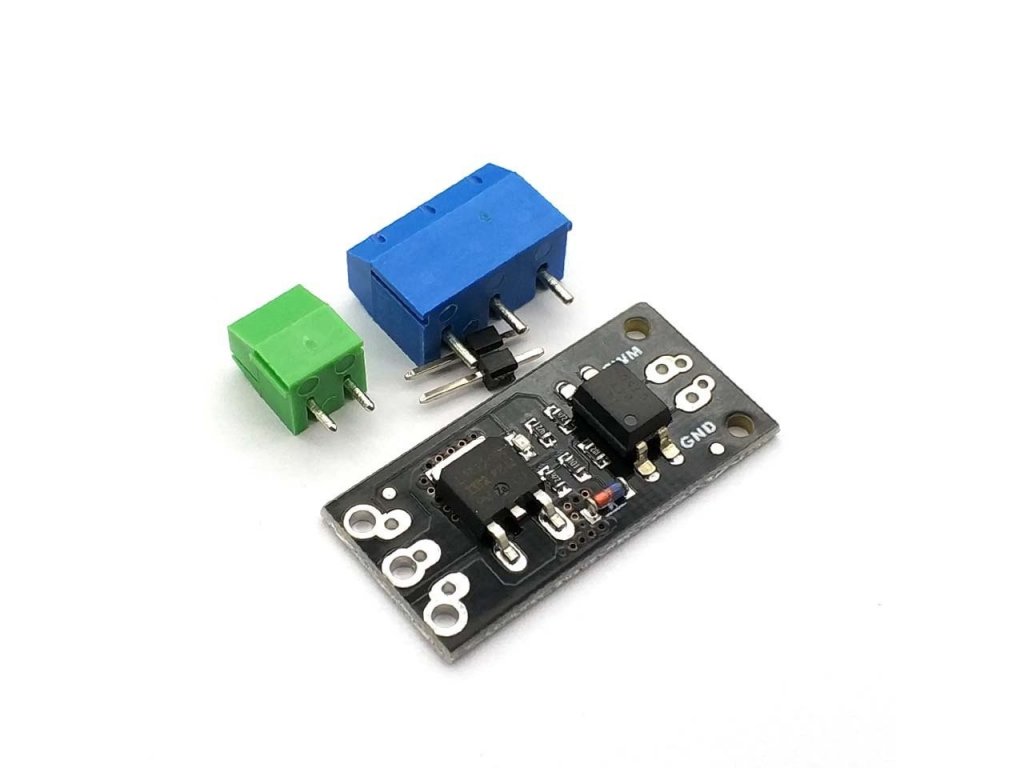

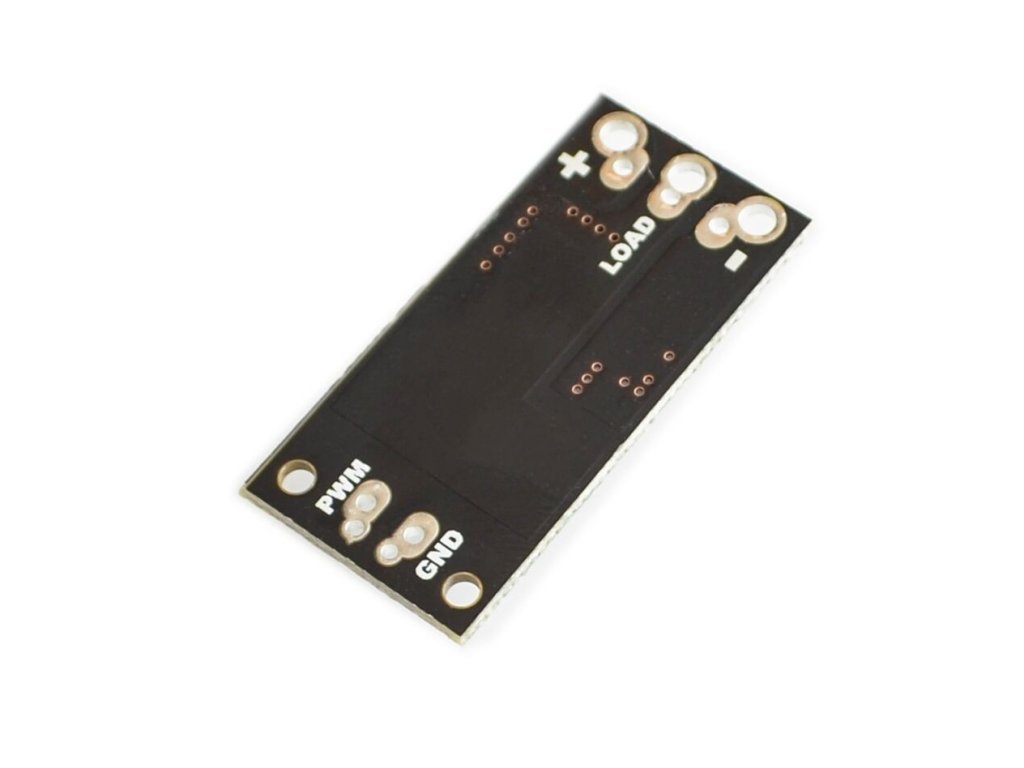

    Modul MOSFET FR120N je založen na tranzistoru N-MOSFET D4184, který lze použít k řízení rychlosti stejnosměrných motorů, jasu silných LED, topných těles atd.

    Díky PWM můžete regulovat výkon u zařízení jako např: LED světla, DC motory, apod.

    Specifikace:

    • Napětí zátěží: 0-40V
    • Napětí ovládání: 3.3-5V
    • Výstupní proud: 0-50A (Zaleží na podmínkách odvodu tepla)
    • Rozměry: 23x16mm

    Součástí dodávky:

    • 1ks PWM MOSFET modul D4184, 40VDC 50A

    Poznámka:

    • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
    • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

    Doplňkové parametry

    Kategorie: Relé moduly a MOSFET
    Záruka: 2 roky
    Hmotnost: 0.009 kg
    3,5 6 hodnocení
    5
    3x
    4
    0x
    3
    1x
    2
    1x
    1
    1x
    Nevyplňujte toto pole:
    5
    OV Avatar autora | 6.7.2024
    Je to super,funguje to perfektně.když si vzpomenu jak jsem delal tišták a osazoval velká uspora času.Palec nahoru.
    2
    J Avatar autora | 28.5.2024
    Dal jsem 4 moduly paralelně, měly spínat cca 20 A dohromady. Motor výkon 350 W 24 V. Chlazení OK! Po 10 sekundách 3 moduly odešly do věčných skladišť. Těch 40 A je chybička. Jiný modul má dva stejné tranzistory paralelně a maximální proud 15 A. Zbylý modul do 3 A pracoval tak jak má. Více jsem si nedovolil.
    5
    Z Avatar autora | 22.3.2024
    Pokud nevadí spínání mínusové větve, pak je to perfektní!
    3
    R Avatar autora | 24.1.2024
    Není špatný, ale... pro spínání nízkých napětí není vhodný. Minimum se uvádí 6V, bohužel i při takovém napětí se málo otvírá MOS, a na G jsou sotva 2V. Pokud někdo bude chtít spínat například 5V s větším proudovým odběrem, protože výstup jednoho pinu Arduina +5V nelze zatížit proudem více jak 20-40mA, lze snížit odpor 4K7 vedoucí z kladného napětí do optočlenu na hodnotu 1K, a zvýšit hodnotu srážejícího odporu 4K7 umístěného mezi G a záporným napětím na hodnotu 10K. Frekvence časovače pro PWM Arduina by měla být alespoň 960Hz a více, pak spolehlivě funguje regulace PWM i na tak nízkém napětí, jako je 5V. Pokud se s tím někdo nechce zabývat, kupte si MOSFET modul s LR 7843, který spolehlivě reguluje PWM i na tak nízkém napětí 5V. Měl jsem zbylé 3 kusy v šuplíku a nechtělo se mi objednávat jiné, tak jsem si je tyto zbylé upravil.
    1
    VM Avatar autora | 10.9.2022
    Problém je právě ten odvod tepla, o kterém se píše v popisu. MOSFET je SMD, dle mého názoru má na 50 A poddimenzované vývody a hlavně je připájený chladičem k DPS a celé teplo tedy má být odvedeno tenoučkou vrstvou mědi na "laminátu", který teplo moc nevede. Udělal jsem si k tomu chladič, který se zespodu dotýkal DPS a zeshora pouzdra MOSFETu, sepnul tím 30 A, hliník chladiče se lehce zahřál a po pár sekundách se z MOSFETu zakouřilo :-( Myslím, že 50 A je chyba, zde se třeba píše o trvalém proudu 10 A: https://protosupplies.com/product/d4184-mosfet-control-module/ Proudu 50 A by odpovídal ztrátový výkon přes 20 W, což ta DPS nemůže odvézt.
    MF Avatar autora Martin Frajdl (Administrátor) 14.9.2022
    Dobrý den, popis je zcela správně. Je potřeba si uvědomit, jak přesně MOSFET tranzistor funguje. Když se podíváte do datasheetu zmíněného tranzistoru, tak zjistíte, že dosahuje až 50A při napětí na gate (VGS) min. 10V. Pokud je toto napětí menší, neotevře se tranzistor naplno a vlivem toho se také zvětší přechodový odpor sepnutého ranzistoru a následně se zvyšuje teplota. A to dost výrazně. Také chalzení se nikdy neprovádí přes desku plošných spojů, pokud k tomu není uzpůsobena a to lze ještě odvádět jen omezené množství tepla. Chladič se musí přikládat na vrchní stranu tranzistoru. Při potřebě odvodu velkého množství tepla je pak nutné použít i teplovodivou pastu pro zajištění dobrého přestupu tepla na chladič. Pokud tedy chcete spínat velké proudy a nemáte možnost velkého chladiče, popř. s aktivním chlazením, je potřeba vybírat tranzistory na mnohem větší proudy. Také je nutné mít na paměti hodnotu napětí VGS a tím i odpor sepnutého tranzistoru. Nemyslíme si tedy, že by toto Vaše hodnocení vypovídalo něco o kvalitě tohoto modulu a stálo by za to ho přehodnotit.
    5
    VS Avatar autora | 7.10.2020
    Velmi spokojen -funguje jak má.
    Nevyplňujte toto pole:
    L Avatar autora Buzení optočlenu 15.11.2024 10:27
    Trochu mne mate uváděný rozsah napětí na vstupu optočlenu. Já tam mám osazený PC817, a když to dle jeho datacheetu propočítám, vychází mi pro sériový odpor 1kΩ, který tam skutečně je: pro minimální proud (If=5 mA, R=1 kΩ, Uf=1,0 V): Uin=(5 mA⋅1000 Ω)+1,0 V=5,0 V+1,0 V=6,0 V pro maximální proud (If=20 mA, R=1 kΩ, Uf=1,4 V): Uin=(20 mA⋅1000 Ω)+1,4 V=20,0 V+1,4 V=21,4 V Dělám někde chybu? Nebo pro uváděná napětí 3,3 V - 5 V je tranzistor v optočlenu otevřen jen trochu (což může ovlivnit dostatečné otevření MOSFETu), a ve skutečnosti lze optočlen budit i o dost vyšším napětím?
    Odpovědět
    LG Avatar autora 15.11.2024 10:50
    Ještě se doplním, dle výpočtu mi vychází, že aby to fungovalo dobře a tranzistor v optočlenu byl správně otevřen s 3,3 V i 5 V logikou, tak by ten rezistor měl být menší, třeba 330R či 470R.
    DZ Avatar autora správny mosfet 24.7.2024 13:39
    Dobrý den, aký je použitý MOSFET tranzistor? V popise je uvedené, že modul je založený na tranzistore D4184 (50A, 9mOhm, 50V), ale pri pohlade na fotku je na obrázku tranzistor FR120N (9A, 210mOhm, 100V).
    Odpovědět
    MF Avatar autora správny mosfet 25.7.2024 14:07
    Dobrý den, osazen je D4184 přesně podle popisu. Obrázky jsou pouze ilustační a tak tedy typ tranzistoru na obrázku nemusí souhlasit. Rozhodující je popis zboží.
    M Avatar autora Proud na prázdno... 13.2.2023 18:56
    Dobrý den. Tušíte, jaký je tady proud na prázdno, když je zátěž vypnutá (pwm na low)? Chtěl bych modul použít v low-energy zařízení. Děkuji.
    Odpovědět
    MF Avatar autora Proud na prázdno... 14.2.2023 06:28
    Dobrý den, bohužel tento údaj nevíme. Bude nutné tedy přeměřit v konkrétním zapojení.
    FE Avatar autora zapojení jako spínač 7.2.2022 18:26
    Dobrý den, chtěl se zeptat jak tento modul zapojit jako spínač ?
    Odpovědět
    MF Avatar autora zapojení jako spínač 8.2.2022 11:21

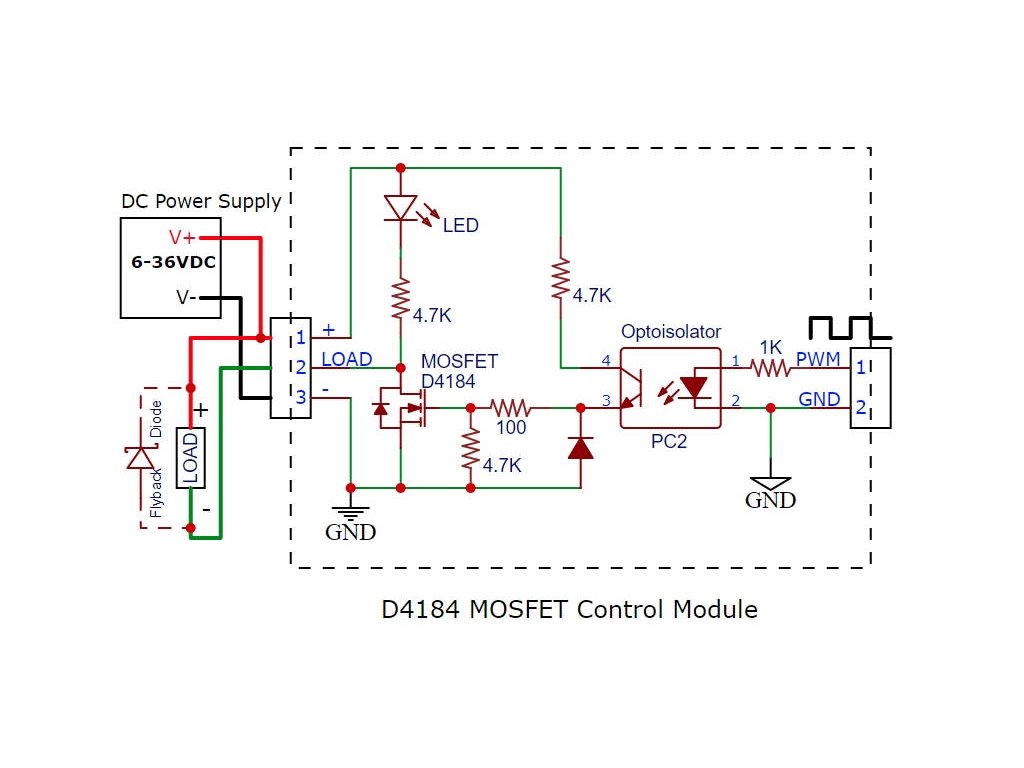

    Dobrý den, trochu nerozumím tomu "zapojit jako spínač". Jak modul zapojit je na posledním obrázku v galerii.
