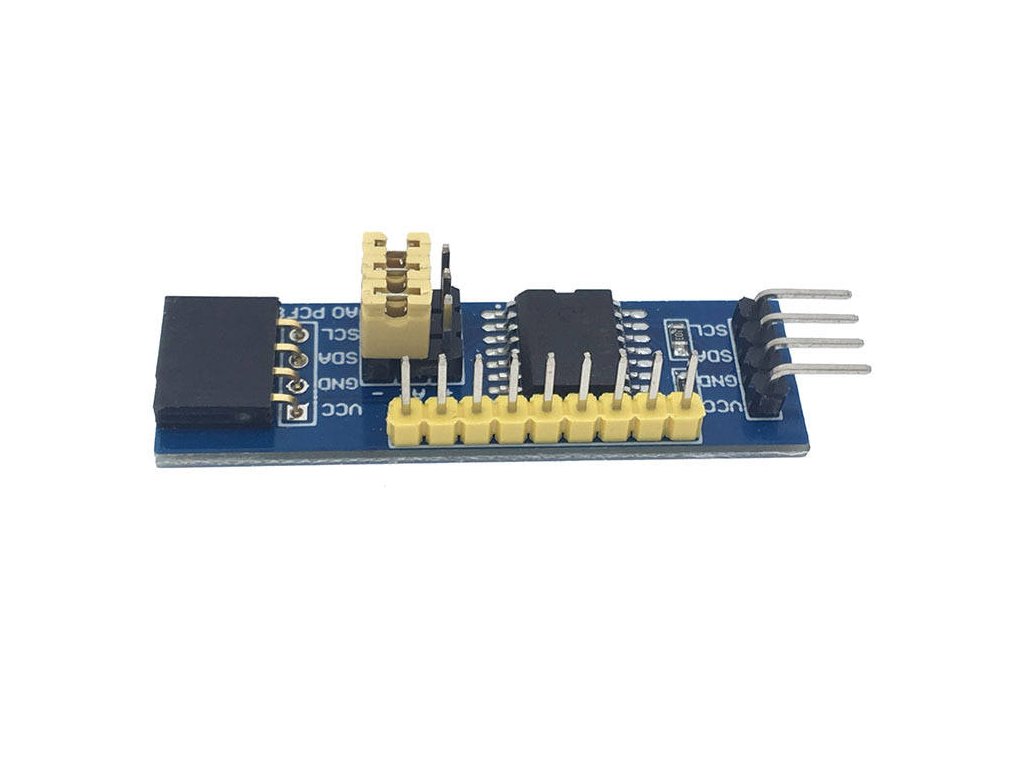

PCF8574 I2C 8bit I/O Expandér
Kód: LA161063![Doprava zdarma](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/doprava-orange.png?6137afa6)
Doprava zdarma
od 2000 Kč
![Vrácení zboží](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/vraceni-orange.png?6137afcf)
30 dní na vrácení
pro registrované
![30 dní na vrácení](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/vraceni.png?6137aff2)
30 dní na vrácení
Pro registrované zákazníky
![Doprava zdarma](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/doprava.png?6137b00f)
Doprava zdarma
Pro objednávky od 2.000 Kč
![Prodejem to nekončí](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/nekonci.png?6137b034)
Prodejem to nekončí
Reklamace řešíme do 5 dnů
![Rychlá expedice](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/expedice.png?6137b053)
Rychlá expedice
Do 24 hodin
Detailní popis produktu
Pokud máš málo I/O pinů, není problém si nějaké přidat. Potřebuješ k tomu jen tento modul. Tento modul rozšíří počet vstupně výstupních pinů o 8. A protože komunikuje po sběrnici I2C, zabere jen 2 I/O piny
Zařízení je vybaveno 8bitovým kvazi-obousměrným I/O portem (P0-P7), včetně latch výstupů s vysokým proudovým napájením pro přímý pohon LED. Každý kvazi-obousměrný I/O může být použit jako vstup nebo výstup bez použití signálu směru dat.
Díky nastavitelnému tříbitovému adresování by neměl být problém pospojovat k sobě až 8 takovýchto obvodů
Modul obsahuje DIP přepínač, pomocí kterého lze měnit I2C adresu. Podrobnosti v datasheetu.
Součástí dodávky:
- 1ks PCF8574 I2C 8bit I/O Expandér
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
Kategorie: | I/O Expander a multiplexer |
---|---|
Záruka: | 2 roky |
Hmotnost: | 0.004 kg |
5,0
1 hodnocení
Přidat hodnocení
5
4
3
2
1
5
JP
Jiří Petrásek
Super expander.
Jen jsem úplně nepochopil způsob adresace. Zkoušel jsem 3 kusy a jeden se adresuje tak jak je uvedené v návodu a další dva mají podle I2C scanu jinou adresu, než bych předpokládal. Ale možná dělám něco špatně. :-)
P
Pavel
Protože IC expanderu neni od Texas Instruments jak napovída odkaz u datasheetu, ale od NXP (na IC je logo Philips). Ten ma 2 varianty adres. verzi PCF8574: 0x20-0x27 a verzi PCF8574A: 0x38-0x3F
