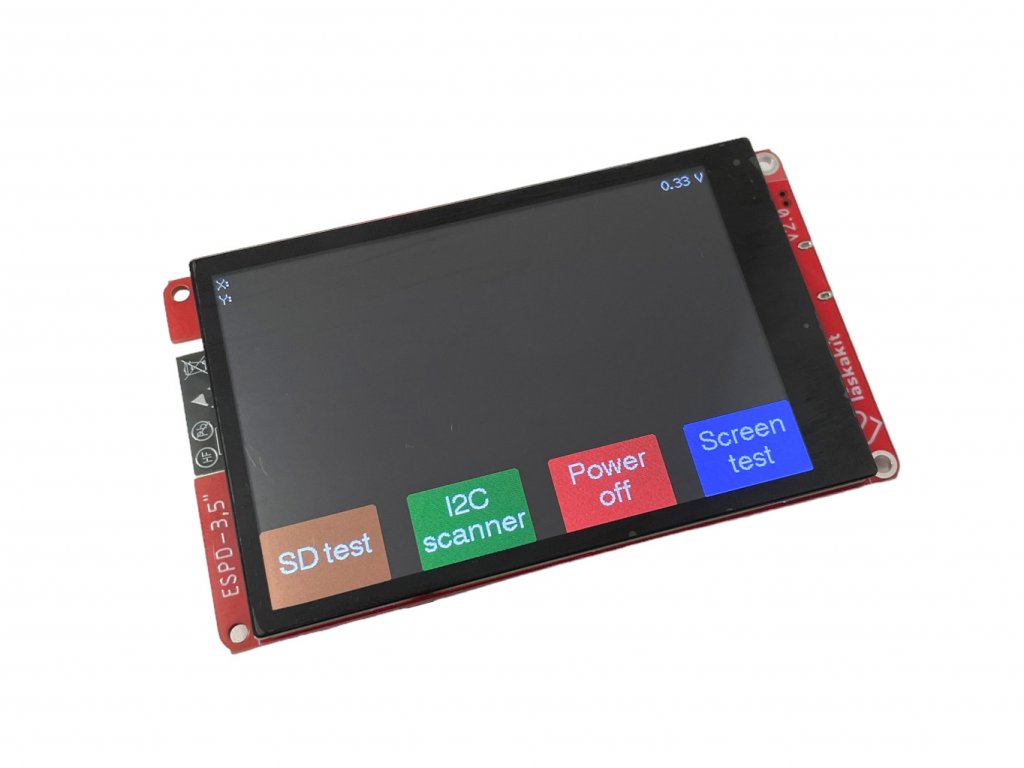

    ESPD 3.5" - Vývojová deska s ESP32 a skvělým TFT displejem

    Nepotřebuješ low-power desku, ale oceníš aktivní TFT displej se skvělým pozorovaním úhlem a rychlým připojením dalších čidel a modulů? ESPD-3.5". I když je to vývojový kit, je zároveň vhodný pro osazení do finálního produktu. Deska má 4 montážní díry.

    3.5" displej má rozlišení 480x320 px a počet barev jednotlivých pixelů může být až 65535 a navíc má i dotekovou ESPD-3.5" obsahuje slot na microSD kartu, kam si můžeš uložit spoustu obrázků a ikon - návod jak na to najdeš tady.

    Kromě slotu na SD kartu má deska samozřejmě modul s ESP32 podporující Wi-Fi i Bluetooth konektivitu, vestavěný programátor s CH9102, nabíjecí obvod pro akumulátor s nabíjecím proudem 400mA, 2x konektor uŠup pro připojení čidel (například SHT40 - teplota/vlhkost, SCD41- CO2/teplota/vlhkost nebo BME280 - tlak/teplota/vlhkost).

    ESPD-3.5-pinout

    ESPD3.5" obsahuje dvě tlačítka - RESET a Power ON/OFF - tlačítko, kterým ESPD3.5" vypneš (dlouhý stisk) a zapneš (krátký stisk). Tlačítko je připojeno k GPIO35. Ocenit bys mohl i dutinkovou lištu 2x13 pinů, kam jsme připojili zbylé GPIO ESP32.

    USB-C konektor slouží jak k programování, tak i nabíjení Lipolky. Na desce jsme nechali i místo pro 580mAh Lipol akumulátor - aby nikde jinde nepřekážel.

    K měření napětí akumulátoru jsme osadili i napěťový dělič připojený k akumulátoru a GPIO34 - nezapomeň propájet pájecí most.

    Specifikace (Připravujeme):

    ESP32 modul ESP32-WROOM-32 16MB
    Vstupní napětí 3,7-8V
    Digitální I/O Piny 32
    Analogové Vstupy 16
    USB převodník CH9102
    Rozměry
    Délka 99mm
    Šířka 55mm
    Výška cca 11mm
    Váha cca 60g


    Součásti dodávky:

    • 1ks LaskaKit ESPD-35 ESP32 3.5 TFT ILI9488 Touch

    Poznámka:

    • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
    • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
    • Baterie není součásti balení.
    • 3D Tištěná krabička není součásti balení, můžete ji vytisknout nebo zakoupit zvlášť.

    Doplňkové parametry

    Kategorie: ESP vývojové desky
    Záruka: 2 roky
    Typ: ESP a Bouffalo
    Logické úrovně: 3.3V
    I/O piny: 12
    PWM piny: 12
    ADC piny: 12
    Frekvence: 40MHz
    Flash Paměť: 4MB, 16MB
    SRAM paměť: 520kB
    EEPROM paměť: Ne
    Konektor s nabíječkou pro baterii: Ano
    Mikrokontroler: ESP32
    Převodník: CH9102
    Bluetooth: Ano
    WiFi: Ano
    4,8 4 hodnocení
    5
    3x
    4
    1x
    3
    0x
    2
    0x
    1
    0x
    Nevyplňujte toto pole:
    5
    M Avatar autora | 4.1.2024
    Kvalita displeja na veľmi dobrej úrovni, taktiež aj dotykový touch panel s kapacitným dotykom. Integrácia s TFT eSPI knižnice bez problému. Ak by niekoho zaujímal rozdiel medzi verziami ESPD-35 2.0 a 2.1 tak je zrejme iba v inom touch paneli. Prekvapilo ma ale, že displej, ani ESP32 sa nepustí po pripojení USB-C kábla. Aktívna je len 5V vetva a nabíjací obvod pre Li-pol. Celú zostavu je zakaždým potrebné zapnúť krátkym stlačením PWR ON/OFF tlačidla. Ak by to niekto chcel dať napríklad do krabičky tak musí zaistiť neustále napájanie po uzavretí krabičky bez výpadku, alebo si dobastliť extra tlačidlo, aby to zakaždým zvonku dokázal zapnúť. Ak vám raz vypadne napájanie, ktoré sa neskôr nahodí, už sa vám displej, ani ESP32 nezapne, pokým fyzicky to tlačidlo na krátku chvilu nezopnete. Ten spúšťací cyklus tlačidlom sa dá obísť napr. kondenzátorom (použil som 1 uF keramiku), ktorý sa paralelne napájkuje na PWR tlačidlo. Zapne vám celú zostavu po pripojení napájania. Tak snáď niekomu pomôže. Chcel som dať celkové hodnotenie 4,5, ale nedá sa.
    4
    T Avatar autora | 3.8.2023
    Super, jen se po chvíli používání utrhlo tlačítko zapínání
    5
    I Avatar autora | 23.6.2023
    Super produkt. Potešila aj krabička pre 3D tlač
    5
    D Avatar autora | 29.4.2023
    Zdravicki. S pomocio jakeho interfejsu komunikuje ESP s TFT? SPI nebo 8BIT?
    Nevyplňujte toto pole:
    KR Avatar autora EspHome 8.1.2024 16:15
    Vysledky vikendoveho experimentovani: Protoze pouzity ESP32 modul (ESP32-WROOM-32E-N16). nema PSRAM, nejvyssi rozliseni, ktere funguje s esphome je 320x320... Skoda, kez by alespon volitelne byla varianta s nadupanejsim modelem... V "oficialni" krabicce sice netopi moc, ale trochu prece jen, takze senzor CO2 (SCD-30) ukazuje cca 27 stupnu pri 22 stupnich v mistnosti (do krabicky jsem navrtal par extra der, ale nestaci).
    Odpovědět
    Z Avatar autora 16.2.2024 10:33
    Mohl byste mi pls poslat yaml pro esphome. Mě se podařila rozchodit jen dotyková část, ale ne display. Asi tam dávám spatné piny do konfigurace SPI... Děkuji
    M Avatar autora Napájení VIN 9.12.2023 20:11
    Dobrý den. Potřebuji vyvést napájecí konektor mimo desku a řeším kam 5V napětí přivést Napájení 5V skrze pin 21 na liště (VIN/VCC) a pin 25 (GND) překvapivě nefunguje ani po stisku tlačítka ON. Šlo by přivést 5V na JST konektor pro baterii nebo BAT konektor na liště? Pokud by bylo možné napájet pře BAT pin, neobešla by se zároveň nutnost hardwarového zapínání desky tlačítkem? Díky za radu.
    Odpovědět
    M Avatar autora dotaz 15.2.2024 11:08
    Podařilo se tento problém vyřešit?
    MF Avatar autora Napájení VIN 13.12.2023 08:47
    Dobrý den, otestoval jsem jeden skladový kus a po připojení 5V na piny konektoru VIN a GND je displej plně funkční. Napište nám to případně do mailu podpora@laskakit.cz a přiložte fotku zapojení. Třeba se podaří problém identifikovat.
    M Avatar autora On/Off tlačítko 6.12.2023 14:09
    Dobrý den, po novém nahrání programu je nutné vždy zapnout tlačítkem On/Off. Je toto možné nějak možné obejít? Pokud dojde k softwarovému resetu, dojde ke spuštění programu nebo též bude nutné tlačítko stisknout? Díky.
    Odpovědět
    M Avatar autora Riešenie 4.1.2024 13:05
    1 uF kondenzátor na to PWR tlačidlo paralelne a zapne sa ti to automaticky
    M Avatar autora 9.12.2023 08:56
    Hm, to je škoda, ale předpokládám, že pokud se připojí baterie, bude se muset tlačítkem zapínat jen po flashování a nebude vadit přesun na jinou pozici k jinému zdroji napájení.
    MF Avatar autora On/Off tlačítko 8.12.2023 10:46
    Dobrý den, toto obejít nelze. Je to hardwarový obvod, který lze pouze softwarově vypnout. Zapnout ne musí tlačítkem. Softwarový reset by neměl způsobit vypnutí.
    M Avatar autora zařízení nerozpoznáno 8.7.2023 13:01
    Při prvním připojení k PC se vše tvářilo OK, ale jen do chvíle, kdy jsem chtěl nahrát jiný program. Ve správci zařízení jsem žádné nové zařízení neviděl. Po mnoha pokusech, včetně jiných USB kabelů i samotných portů se to chytlo a já mohl nahrát jiný SW, chci použít ESPHome kvůli Home Assistentu. To se povedlo, ale po menší úpravě SW a jeho flashnutí do ESP jsem skončil. Po zapnutí ESPD3.5 power tlačítkem naskočí tak na vteřinu a hned se vypne, tudíž do něj už nedokážu nic nahrát. Má někdo nějaké řešení ? Díky
    Odpovědět
    T Avatar autora Za sekundu po zapnutí se vypne řešení 2.10.2023 15:26
    Pro nové nahrání programu buďto přerušte spojení GPIO17 s tlačítkem nebo nechte desku vypnutou, zapojte 3.3V do headeru na desce a připojte usb, otestováno - nic se nezničí
    MF Avatar autora zařízení nerozpoznáno 1.8.2023 07:33
    Dobrý den, na této desce je systém programového vypnutí a u nejnovějších verzí je propojka, kterou lze tuto funkci zapnout/vypnout z výroby propojena. Zkontrolujte tedy, zda nedochází na pinu IO17 k jeho aktivaci a tím k vypnutí. Popř. můžete zkusit propojku rozpojit proškrábnutím mezi pájecími ploškami.
    J Avatar autora Meteostanice 5.7.2023 22:34
    Dobrý den je nějaká možnost zkombinovat tento produkt i s vaši metrostanici ??
    Odpovědět
    KL Avatar autora Meteostanice 6.7.2023 08:15
    Dobrý den, je to na našem GitHub https://github.com/LaskaKit/ESPD-35/tree/main/SW/ESP32_TFT35_tmep.cz/Arduino/ESP32_TFT35_tmep.cz
    T Avatar autora Zapojení displeje 21.6.2023 16:28
    Jak je prosím zapojený displej? Má podsvícení připojené k nějakému pinu nebo na 3V?
    Odpovědět
    T Avatar autora Zakoupeno 24.6.2023 22:11
    Jestli to někoho zajímá tak ano podsvícení je připojeno k pinu 33
    J Avatar autora Krabička 18.6.2023 12:17
    Dobrý den, bylo by možné opublikovat samotnou krabičku v nějakém CAD formátu (třeba ten .step)? Ve stávajícím modelu je zakrytý ven směřující šup konektor a chybí průřez pro rozšiřující konektor. Děkuji, Jan
    Odpovědět
    KL Avatar autora Krabička 20.6.2023 14:52
    zatím nevíme jak to nejlíp udělat. muži vám poslat v F3D nebo step, nebo v čemkoliv to půjde vyexportovat z Fusion 360
