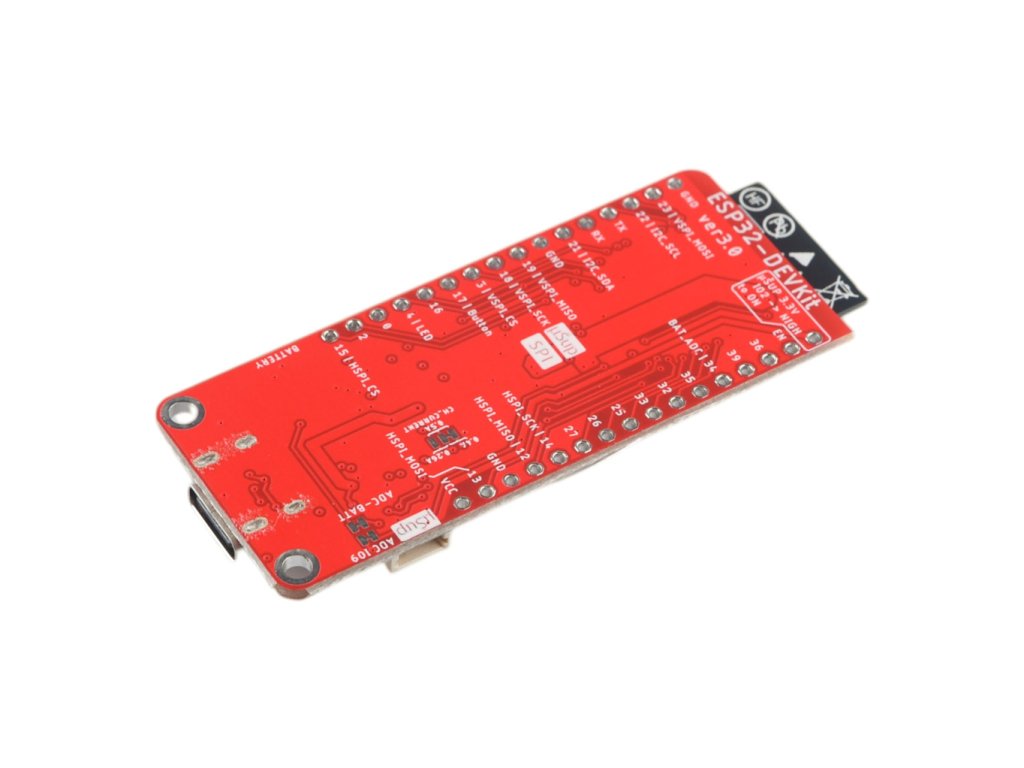

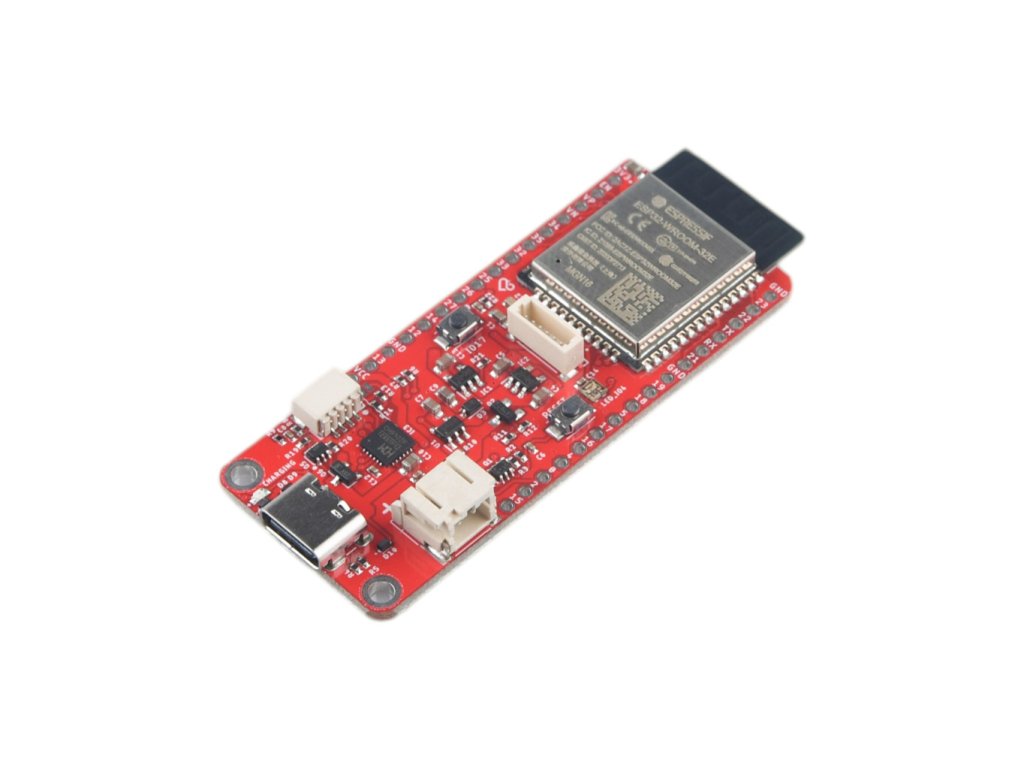

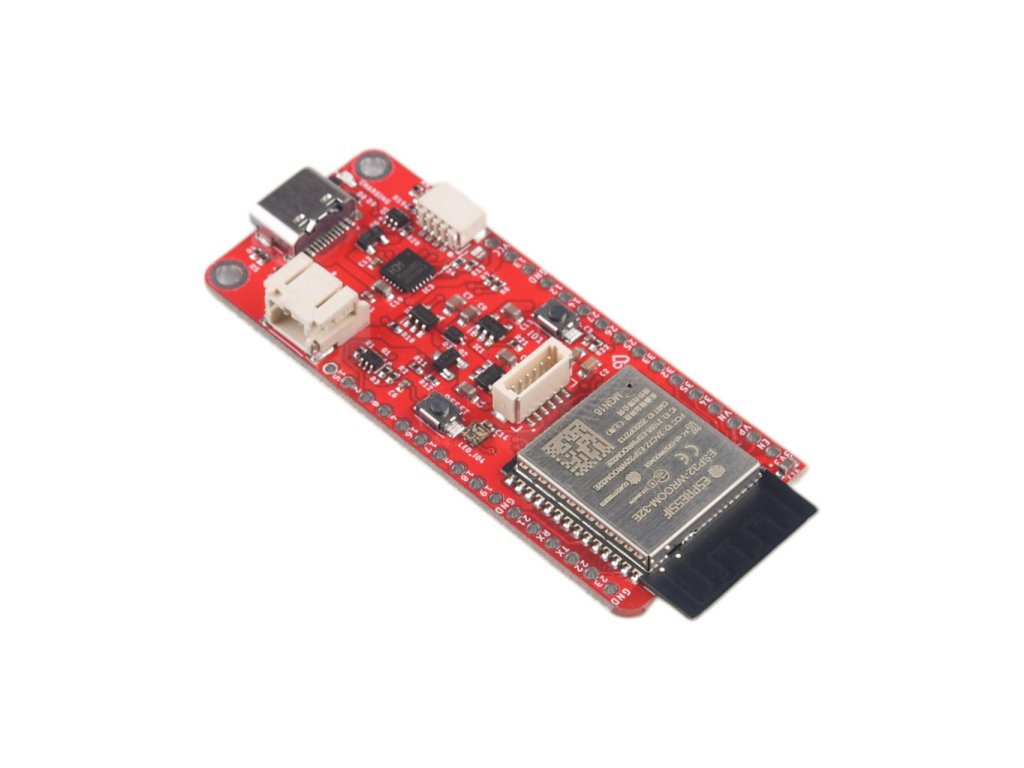

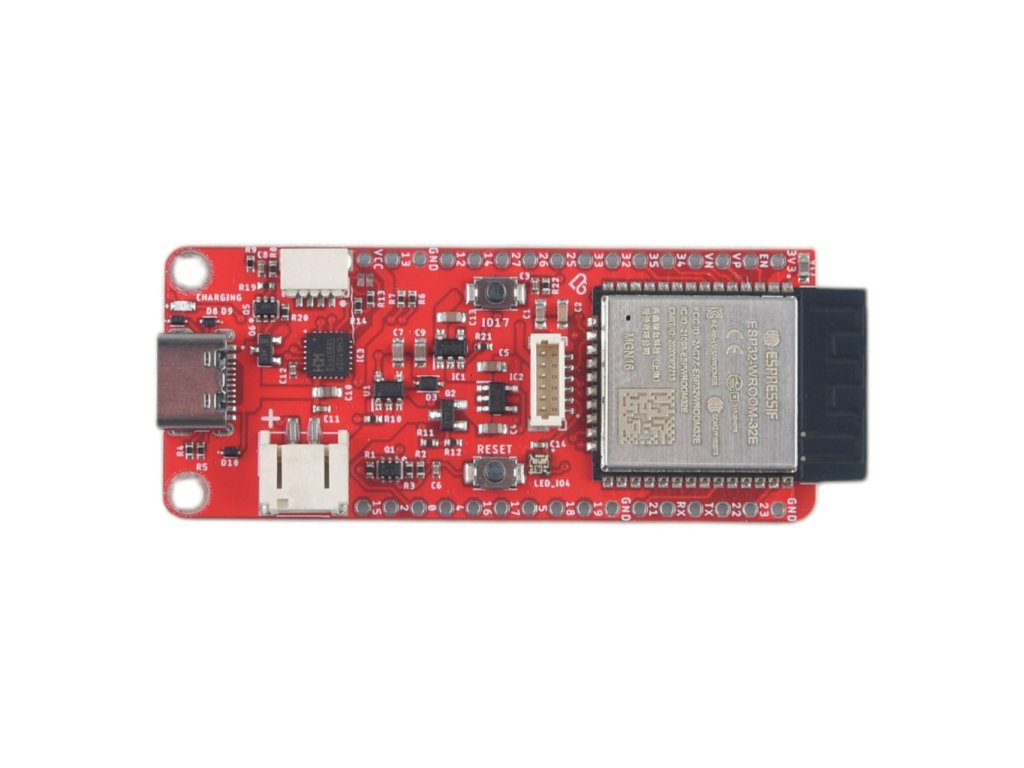

LaskaKit ESP32-DEVKit
Kód: LA100129I LA100129P Zvolte variantu
Doprava zdarma
od 2000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu
Vývojová deska s mikrokontrolerem ESP32-WROOM speciálně navržená pro ultra nízkopříkonové IoT aplikace napájené z baterií. Díky své volbě použitých komponent a obvodovému řešení se jedná o jednu z desek s extrémně malou spotřebou v režimu spánku. Také použitý typ mikrokontroleru - SoC ESP32 předurčuje tuto desku do vysoce výkonných IoT aplikací. Deska obsahuje i integrovanou nabíječku jednoho Li-ION článku, ze kterého je pak deska i napájena. S touto deskou již nemusíte volit mezi výkonem a spotřebou a tak se můžete plně soustředit na vlastní vývoj aplikace skoro bez omezení.
Rozteč I/O pinů byla záměrně zvolena tak, aby bylo možné celou desku ve fázi vývoje zasunout do nepájivého kontaktního pole, což může značně zjednodušit prvotní návrh vyvíjené aplikace.
Deska již obsahuje integrovaný programátor a tak již není nutné žádný jiný používat. Díky novému čipu programátoru a jeho zapojení není zásadně ovlivně spotřeba v režimu spánku a tudíž jej lze využívat i pro aplikace náročné na dlouhou dobu provozu při napájení z baterie.
Specifikace:
| ESP32 modul | ESP32-WROOM-32 16MB |
| Vstupní napětí | 3,7-8V |
| Odběr proudu v deep-sleep módu | 9μA (samostatná deska bez připojených periferií) |
| Digitální I/O Piny | 32 |
| Analogové Vstupy | 16 |
| Rozměry | |
| Délka | 65.5mm |
| Šířka | 25,5mm |
| Výška | 7.5mm |
| Váha | 9g |
Součásti dodávky:
- 1ks LaskaKit ESP32-DEVKit
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | ESP vývojové desky |
|---|---|
| Záruka: | 2 roky |
| Typ: | ESP a Bouffalo |
| Logické úrovně: | 3.3V |
| I/O piny: | 32 |
| PWM piny: | 32 |
| ADC piny: | 16 |
| Frekvence: | 40MHz |
| Flash Paměť: | 4MB |
| SRAM paměť: | 520kB |
| EEPROM paměť: | Ne |
| Konektor s nabíječkou pro baterii: | Ano |
| Mikrokontroler: | ESP32 |
| Převodník: | CH9102 |
| Bluetooth: | Ano |
| WiFi: | Ano |
Buďte první, kdo napíše příspěvek k této položce.
Přidat hodnocení
B
Pinové lišty
Bruno
Pinové lišty
Bruno
Dobrý den, je deska v základu osazena piny, nebo je nutné je připájet?
Odpovědět
Odpovědět
KL
Pinové lišty
Konstantin Láska
Pinové lišty
Konstantin Láska
zdravím, deska piny neosazena a ani nejsou součastí balení
LV
ESPHome a I2C sběrnice
Leon Vrska
ESPHome a I2C sběrnice
Leon Vrska
Nedaří se mně to rozhodit s ESPHome I2C sběrnice. Hlásí chybu při inicializaci sběrnice. S jinými ESP32 deskami jsem byl úspěšnější.
Odpovědět
Odpovědět
KL
ESPHome a I2C sběrnice
Konstantin Láska
ESPHome a I2C sběrnice
Konstantin Láska
níže je konfigurace ve zprávě od Tomáš Švec
PD
micropython
Pavel Dušek
micropython
Pavel Dušek
Běží na desce micropython?
Odpovědět
Odpovědět
MF
micropython
Martin Frajdl
micropython
Martin Frajdl
Dobrý den, na desce je osazen modul ESP32-WROOM. MicroPython tedy použít lze.
TŠ
ESP32 DevKit v ESPhome + LED
Tomáš Švec
ESP32 DevKit v ESPhome + LED
Tomáš Švec
Třeba se někomu bude hodit. Pokud chcete status LEDku zprovoznit v ESPhome pro Home Assistant, přikládám konfiguraci. Je potřeba pin 02 nastavit na High, jinak LEDka nesvítí.
esphome:
name: xxx
friendly_name: xxx
on_boot:
- priority: 90
then:
- output.turn_on: GPIO_enabler
light:
- platform: neopixelbus
variant: SK6812
pin: GPIO04
num_leds: 1
name: "Status LED"
output:
- platform: gpio
pin: GPIO02
id: GPIO_enabler
Odpovědět
Odpovědět
MN
Připojení modulu SD Card přes SPI
Milan Novák
Připojení modulu SD Card přes SPI
Milan Novák
1) Knihovny
#include "SD.h"
#include "SPI.h"
2) Definují se piny:
#define SD_CLK 14
#define SD_MISO 12
#define SD_MOSI 13
#define SD_CS_PIN 15
3) SPI.begin(SD_CLK, SD_MISO, SD_MOSI, SD_CS_PIN);
if(!SD.begin(SD_CS_PIN)){
Serial.println("Card Mount Failed");
//return;
}
4) Pak se dá využít příklad z Githubu.
Odpovědět
Odpovědět
JZ
Flash button
Jan Zahradnik
Flash button
Jan Zahradnik
Dobrý den, potřeboval bych nahrát na desku ESPHome, ale nedaří se mi najít flash tlačítko. Poradíte mi jak nahrát firmware? Arduino IDE funguje, ale zase neumí nahrát existující BIN soubor.
Odpovědět
Odpovědět
JZ
Jan Zahradnik
Jan Zahradnik
Je to spojením GPIO0 a GND.
MM
ESPHome
Michal Molčány
ESPHome
Michal Molčány
Dobrý deň
Používam esp32 (Universal e-Paper Raw Panel Driver Board) na ovládanie 7.5” eInk v ESPHome. Moja otázka je či je táto doska plne kompatibilná, tj. stačí iba vymeniť dosku nahrať firmware a bude to fungovať bez zmeny, alebo používa iné piny?
Odpovědět
Odpovědět
RB
Dokumentace desky
Radovan Breuss
Dokumentace desky
Radovan Breuss
Dobrý den, pro jeden svůj potenciálně zajímavý projekt jsem si jako základ vybral tuhle vaši desku. Je skvělá a přesně vyhovuje mým potřebám. Jen by mi do budoucna ušetřilo hodně času, kdybyste postupný vývoj nových verzí někde alespoň stručně dokumentovali. Strávil jsem včera celý večer na vašem GitHubu a hledal, proč na vývodu s označením 3,3V není žádné napětí. Nakonec jsem šel po schématu a našel tam obvod, který toto napětí vypíná přes IO2. To je skvělá vychytávka a jsem moc rád, že tam je. Kromě jiného jsem na schématu (a pak na desce) našel i jednu testovací Neopixel LEDku. Opět v dokumentaci ani slovo (možná jsem nenašel ten správný dokument, kde je to popsáno, ale hledal jsem opravdu dlouho). Oceňuji úsilí, které věnujete vývoji této desky a chápu, že možná není moc času na detailní dokumentaci. Myslím, že některé vychytávky vaší desky tak ale mohou uživatelům zůstat skryté, což je velká škoda. Držím palce ať se vám daří i nadále a těším se "jako malej bastlíř" na vaše další skvělé nápady.
Odpovědět
Odpovědět
RB
Dokumentace
Radovan Breuss
Dokumentace
Radovan Breuss
Rozumím. Ona by to ani nemusela být nějaká rozsáhlá dokumentace. Stačilo by úplně do popisu desky přidat několik málo poznámek, že tahle nová verze desky má vypínané napájení sensorů (což je super detail), že tam přibyl úplně nový konektor (zřejmě na SPI?) a že je tam taková sympatická blbinka na osahání technologie, ta LEDka Neopixel. A možná že ještě něco dalšího, co jsem ve schématu přehlédl? Detaily už si pak v tom schématu samozřejmě najdu (to je super, že schéma desky volně poskytujete), mě jde jen o to, že vlastně nevím, kam vás vedly myšlenky při tom vylepšování a že některé vaše výborné nápady tak snadno zapadnout., protože mě nenapadne je v tom schématu hledat. Ale jak říkám, držím palce, ať se daří! A už si pomalu chystám nákupní košík na příště. :-)
MF
Dokumentace desky
Martin Frajdl
Dokumentace desky
Martin Frajdl
Dobrý den, opravdu na podrobnou dokumentaci prozatím není dostatek času a tak spoléháme na to, že dáváme k dispozici kompletní schéma, ze kterého pak vyplývá vše. Máme v plánu dokumentaci lepší, ale to ještě nějakou dobu potrvá.
Hš
konektor baterie
honza šaroch
konektor baterie
honza šaroch
Jaký má deska konektor pro připojení baterie ?
Děkuji : )
Odpovědět
Odpovědět
Hš
konektor baterie
honza šaroch
konektor baterie
honza šaroch
Omlouvám se. Je to na GitHubu projektu.
