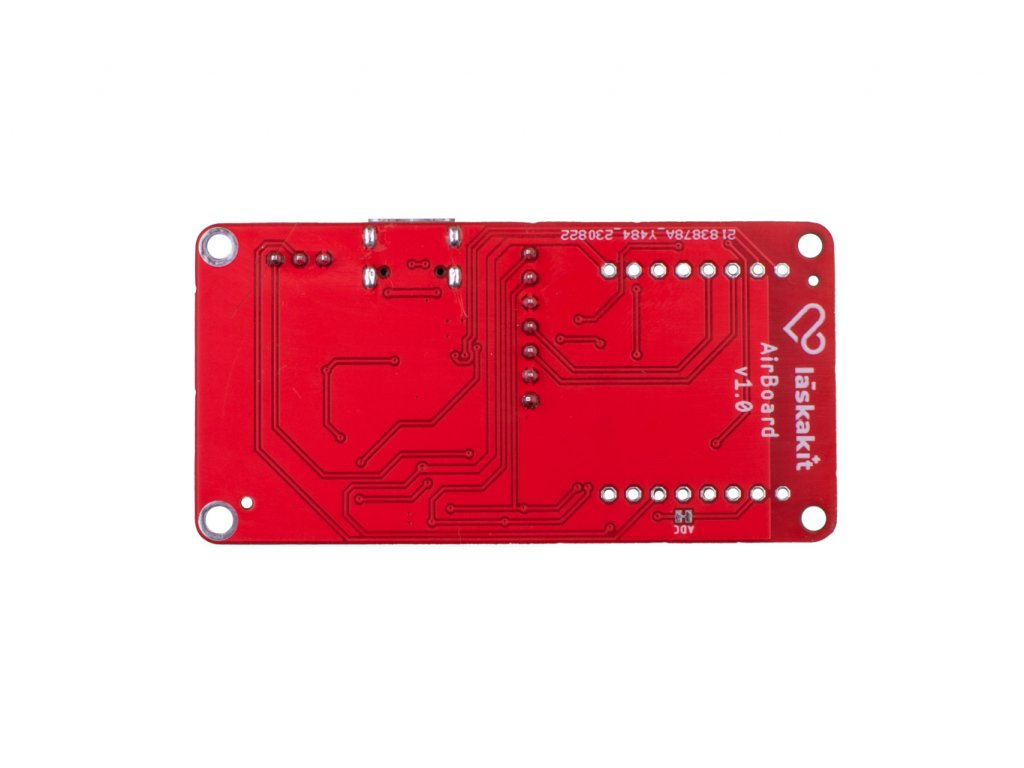

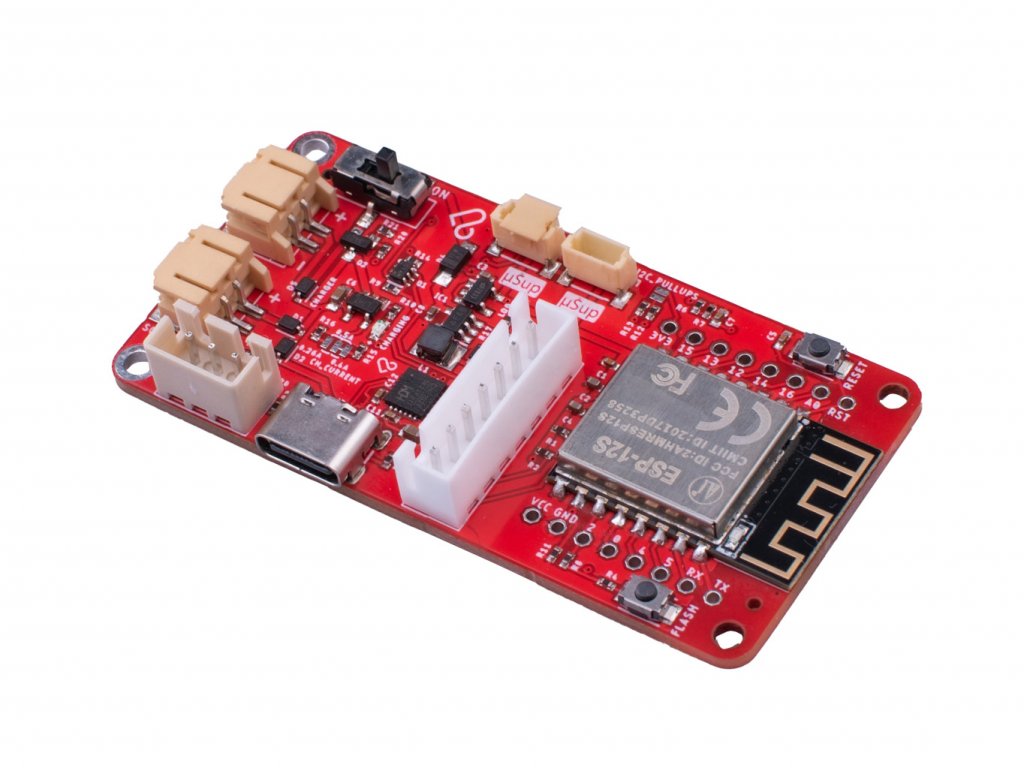

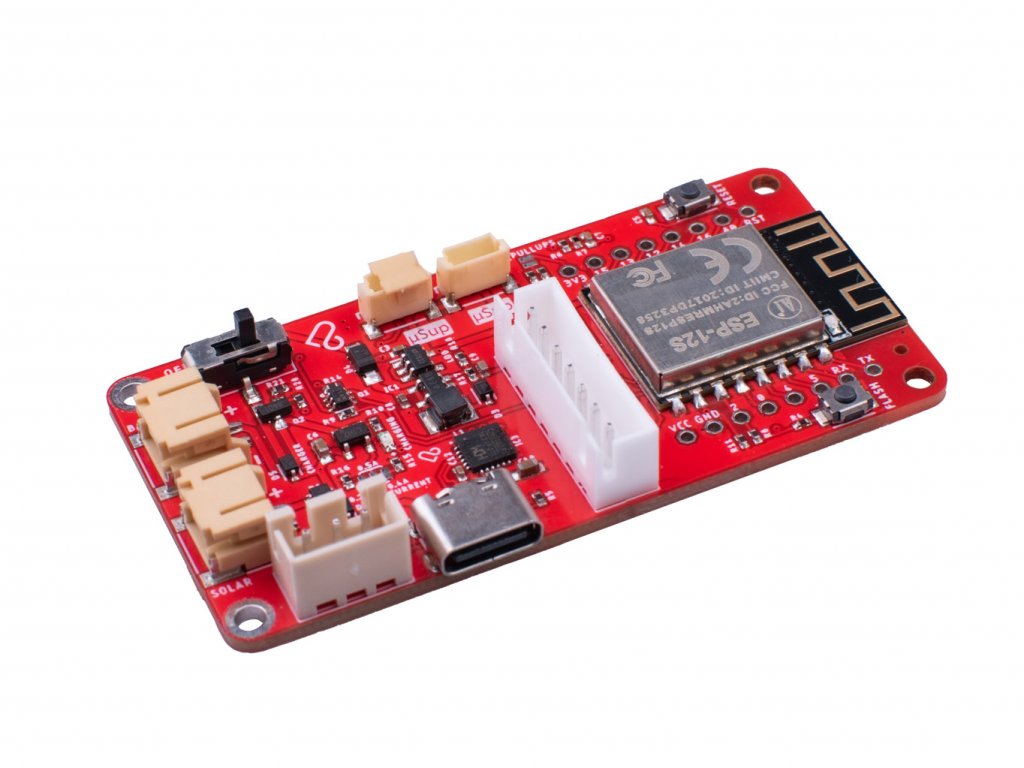

LaskaKit AirBoard-8266 deska pro měření kvality vzduchu

Kód: LA100061

1 hodnocení

Značka: LaskaKit

LaskaKit AirBoard-8266 deska pro měření kvality vzduchu

368 Kč 304,10 Kč bez DPH

(16 ks)

Detailní informace

Doprava zdarma

od 2000 Kč

30 dní na vrácení

pro registrované

30 dní na vrácení

Pro registrované zákazníky

Doprava zdarma

Pro objednávky od 2.000 Kč

Prodejem to nekončí

Reklamace řešíme do 5 dnů

Rychlá expedice

Do 24 hodin

Detailní popis produktu

Kvalita vzduchu, který dýcháme, je velmi důležitá ale bohužel opomíjená. Díky úzké spolupráci se senzorvzduchu.cz jsme společně vyvinuli desku plně kompatibilní se https://sensor.community/cz/. To je jedna z největších služeb pro ukládání a vizualizaci dat z domácích a poloprofesionálních metestanice.

Airboard samozřejmě nemusíš použít jenom se sensor.community. Můžeš jej využít s další populární službou TMEP.cz. Nebo si můžeš posílat data na svůj server, kde ti třeba běží HomeAssistant nebo Grafana.

Plně jsme při vývoji respektovali nároky a požadavky sensor.community tak, aby deska LaskaKit AirBoard byla plně kompatibilní. Žádné překážky, jenom vylepšení oproti běžnému zapojení s NodeMCU.
A výsledek? Základem je plně podporovaný modul s ESP8266. K tomu lze snadno připojit I2C čidla (SDA - GPIO0, SCL - GPIO2) přes dva uŠup konektory(co to je?). Díky tomuto konektoru kompatibilním se SparkFun Qwiic a Adafruit STEMMA, můžeš připojit desítky nejrůznějších I2C čidel. UART je připojen na piny RX (GPIO5), TX (GPIO4), ADC vstup z děliče napětí připojeného na akumulátor je připojen na jediný ADC vstup ESP8266. A to rozhodně není všechno.

Od verze 1.2 je nově možnost zvolit zda bude výstupní napětí 5V pro připojená čidla trvale zapnuté, nebo ho lze podle potřeby zapínat/vypínat pomocí GPIO pinu IO12.

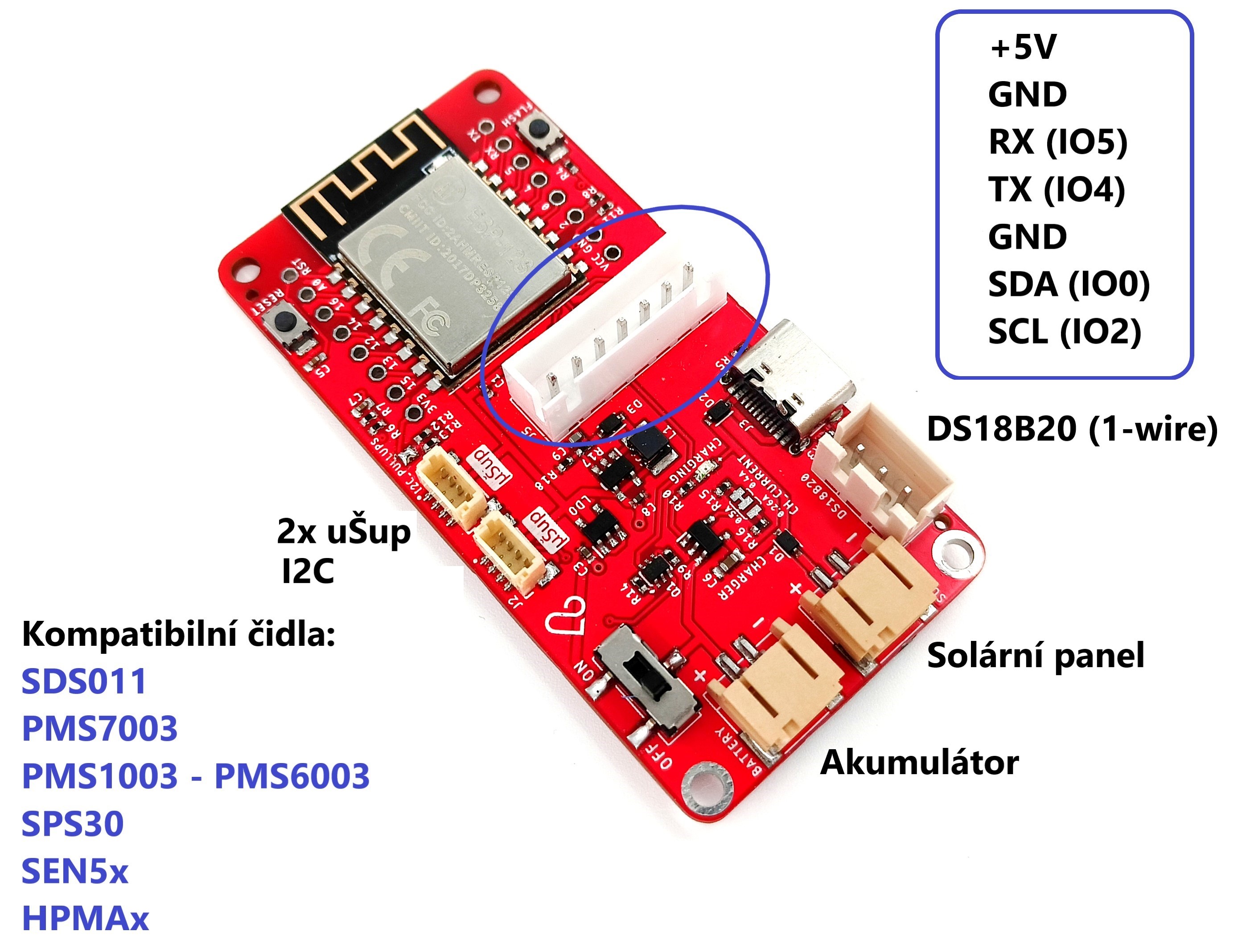

Airboard_pinout

Specifikace:

Mikrokontrolér: ESP8266
Deep Sleep:
- Jumper default: 2.86mA
- Od verze 1.2: BOOST vypnut (Jumper přepojen, IO12 - LOW): 27µA
USB - Serial Převodník: CH9102
Digitální I/O Piny: 9
Analogové Vstupy: 1
Flash: 4MB
Rozměry: 66x33x9mm
Váha: 13g
Kompatibilní propojovací kabely:
- Pro Senserion SEN5x
- Pro Senserion SPS30
- Pro Nova PM SDS011

Součásti dodávky:

1ks LaskaKit AirBoard-8266 deska pro měření kvality vzduchu

Poznámka:

Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie:	ESP vývojové desky
Záruka:	2 roky
Hmotnost:	0.012 kg
Typ:	ESP a Bouffalo
Logické úrovně:	3.3V
I/O piny:	16
PWM piny:	15
ADC piny:	1
Frekvence:	26MHz
Flash Paměť:	4MB
SRAM paměť:	32kB
EEPROM paměť:	Ne
Konektor s nabíječkou pro baterii:	Ne
Mikrokontroler:	ESP8266EX
Převodník:	CH9102
Bluetooth:	Ne
WiFi:	Ano

5,0 1 hodnocení

Přidat hodnocení

Pbe | 2.2.2024

Chtělo by to verzi s externí anténou.

Přidat komentář

jumpery Luboš 27.10.2024 15:29

dobrý den, které jumpery mám kde spojit aby deska používala baterii a senzory fungovaly pouze kdyz deska není v deep sleep používám pouze senzor DS18B20. Děkuji
Odpovědět

jumpery Luboš 30.10.2024 17:35

jak mam udelat abych zprovoznil parasitic mode na senzoru ds18b20?

jumpery Martin Frajdl 29.10.2024 08:15

Dobrý den, pokud nepoužíváte senzor připojený do konektoru J5, doporučujeme proškrábnout propojku BOOST_5V na pozici propojené z výroby a propájení druhé pozice. Pak můžete programově vypnout boost pro toto čidlo. DS18B20 bohužel nemá možnost vypnutí napájení. Ještě je dobré zkontrolovat nastavení nabíjecího proudu podle použité baterie.

Dostupnost Jakub Nečas 11.4.2024 18:09

Dobrý den, chtěl bych se zeptat zda bude deska ještě dostupná nebo už ne. Děkuji za odpověď.
Odpovědět

Dostupnost Konstantin Láska 12.4.2024 09:59

Zdravím, bude, za cca 3 týdny. Testovali jsme prototyp s úpravy

Deep sleep knizmi 4.3.2024 14:38

Jaké piny je potřeba propojit, aby se deska budila ze spánku? Podle datasheetu by to mělo být PIN32 (EXT_RSTB), což bude tady na desce nejspíš jako RST a PIN8 (XDP_DCDC), který tu ale nevidím.
Odpovědět

Deep sleep knizmi 4.3.2024 18:20

> Dobrý den, propojit je potřeba EN a IO16 Díky, ale které piny to jsou na téhle desce? Jak píšu výše, IO16 by měl být na pinu 8, ale ten na té desce jaksi není. Třeba u https://www.laskakit.cz/wemos-d1-mini-esp8266-wifi-modul/ to máte super přehledně v tabulce, ale tady to ani podle oficiálního datasheetu, na který odkazujete, nedám dohromady.

Deep sleep Martin Frajdl 4.3.2024 14:54

Dobrý den, propojit je potřeba EN a IO16

Dostupnost Vit Chmelar 1.3.2024 13:41

Dobry den, je v dohledne dobe planovano naskladneni? Diky
Odpovědět

Dostupnost Martin Frajdl 1.3.2024 14:06

Dobrý den, ano, desky jsou již na cestě z výroby.

Akumulátor a solárny panel Peter 1.1.2024 17:30

Dobrý deň, poprosil by som Vás odporučiť tyo akumulátoru a solárneho panela z ponuky na tomto webe. Ďakujem.
Odpovědět

Akumulátor a solárny panel Martin Frajdl 2.1.2024 13:43

Dobrý den, baterii můžete použít některou z našich LiPOL: https://www.laskakit.cz/vyhledavani/?string=lipol a solární panel některý z těchto: https://www.laskakit.cz/solarni-panely/.

Hynek Los 24.10.2023 12:16

je link https://sensor.community/cz/ spravne ?
Odpovědět

Martin Frajdl 24.10.2023 12:27

Dobrý den, ano měl by být správný. Je ale pravdou, že teď, když to zkouším, tak se mi stránky také nenačítají. Ale mapa na https://maps.sensor.community/ funguje. Možná nějaký dočasný problém u provozovatele stránek.
