Detailní popis produktu

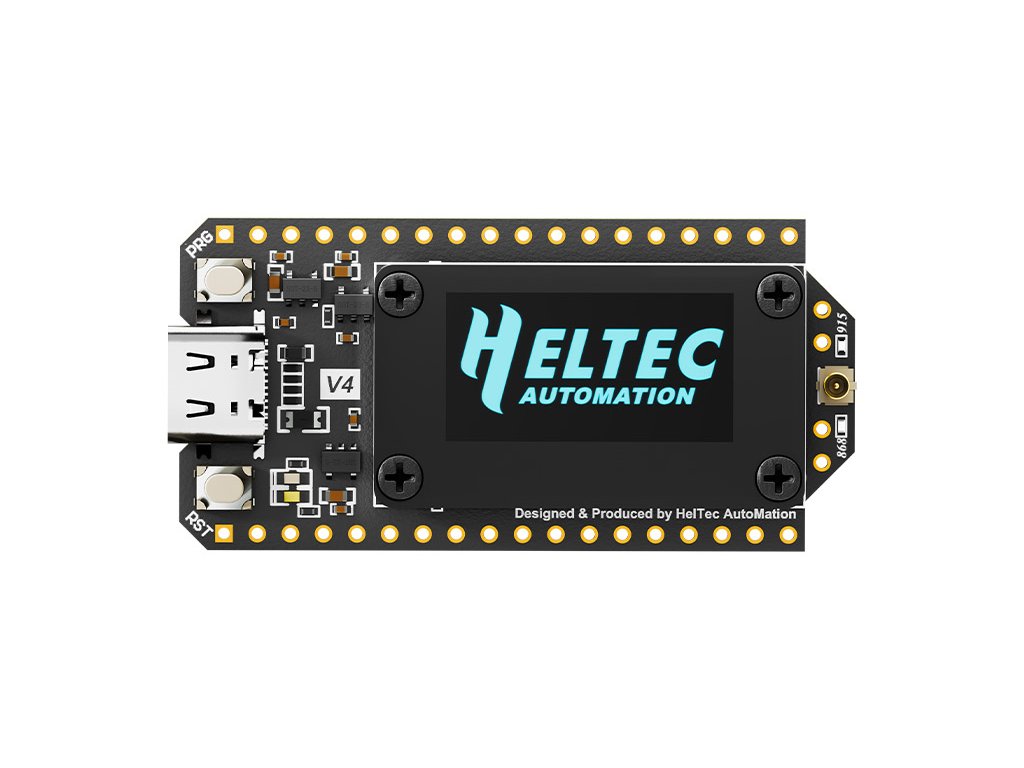

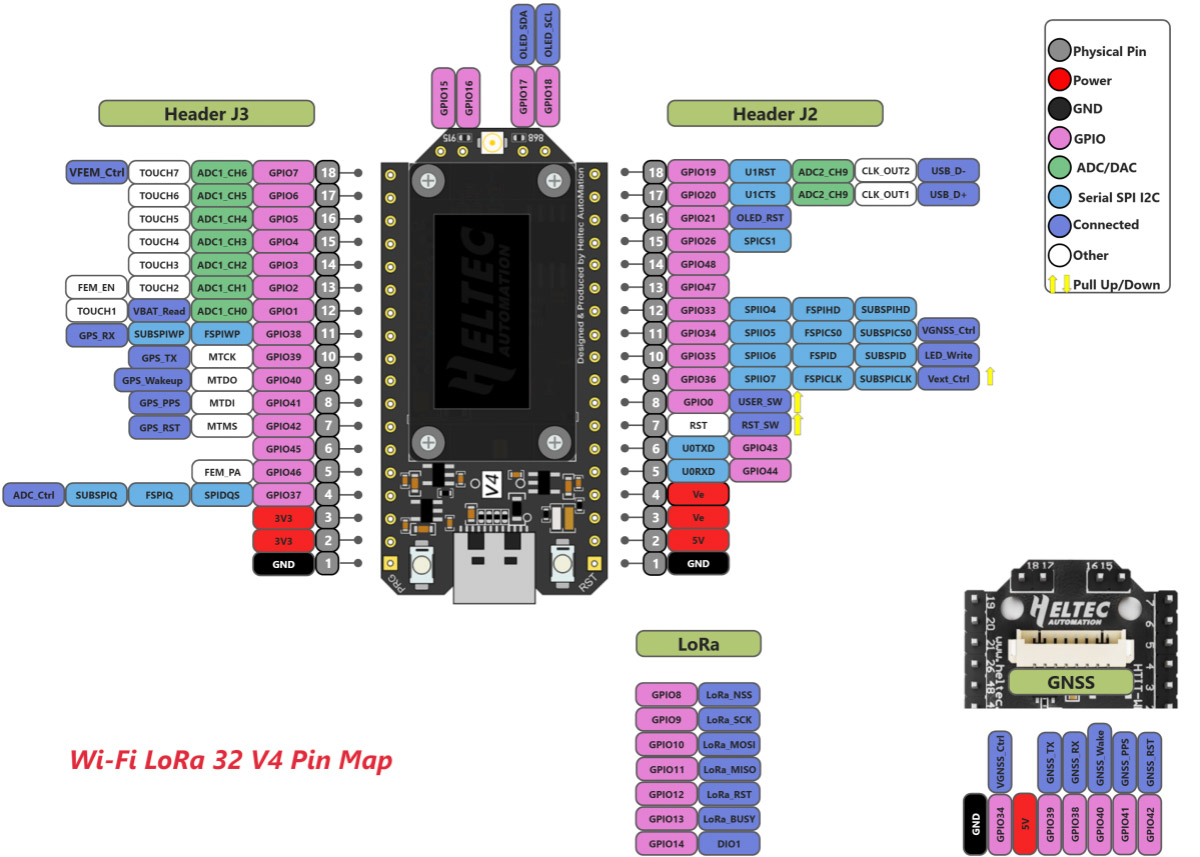

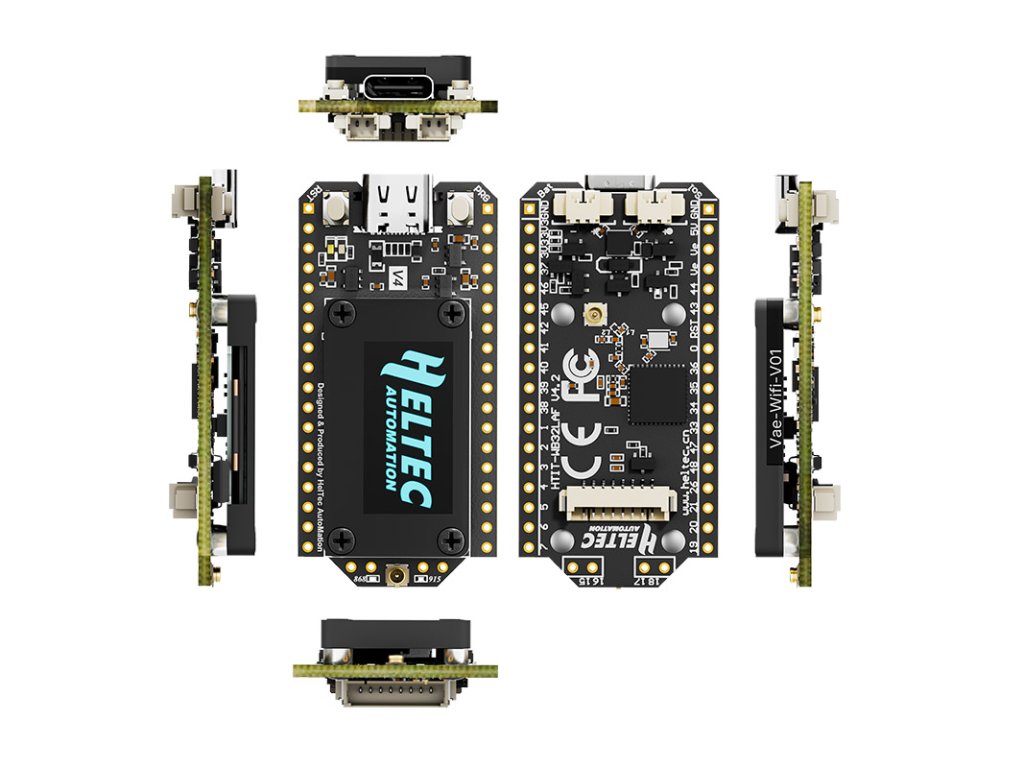

WiFi LoRa 32 je klasická IoT vývojová deska navržená a vyráběná společností Heltec Automation. Od svého uvedení na trh v roce 2017 je oblíbená mezi vývojáři a tvůrci. Nově spuštěná verze V3 má stejný pinout jako verze V2 a zachovává funkce Wi-Fi, BLE, LoRa, OLED displej a další.
Specifikace:
| Verze | 3.1 |
| Master Chip | ESP32-S3FN8 (Xtensa®32-bit lx7 dual core processor) |
| LoRa Node Chip | SX1262 |
| USB to Serial Chip | CP2102 |
| Frequency | 863~928MHz |
| Max. TX Power | 21±1dBm |
| Max. Receiving sensitivity | -136dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, up to 150Mbps |
| Bluetooth | Bluetooth 5 (LE) |
| Hardware Resource | 7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI; etc. |
| Memory | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP Flash |
| Interface | Type-C USB; 2*1.25 lithium battery interface; LoRa ANT(IPEX1.0); 2*18*2.54 Header Pin |
| Battery | 3.7V lithium battery power supply and charging |
| Operating Temperature | -20 ~ 70 ℃ |
| Dimensions | 50.2 * 25.5* 10.2 mm |
Součásti dodávky:
- 1ks Heltec WiFi LoRa 32 V3.1 868Mhz 0.96" WiFi Modul
- 1ks Kablík s konektorem pro baterie
- 1ks Kablík pro anténu
- 1ks Anténa
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | ESP vývojové desky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.032 kg |
| Typ: | ESP a Bouffalo |
| Logické úrovně: | 3.3V |
| I/O piny: | 12 |
| PWM piny: | 12 |
| ADC piny: | 7 |
| Frekvence: | 40MHz |
| Flash Paměť: | 4MB |
| SRAM paměť: | 520kB |
| EEPROM paměť: | Ne |
| Konektor s nabíječkou pro baterii: | Ano |
| Mikrokontroler: | ESP32-S3 |
| Převodník: | CP2102 |
| Bluetooth: | Ano |
| WiFi: | Ano |
-
Meshtastic
-
GitHub
-
Zdroje ke stažení
-
Docs
-
Knihovna
-
Schéma (187 kB)
-
FB skupina
-
CE (16 MB)
-
FCC (1.6 MB)
5,0
4 hodnocení
Přidat hodnocení
5
4
3
2
1
5
AH
Ahmed Al Hafoudh
Ahmed Al Hafoudh
Super. Akurat nabijanie + wifi pri meshtasticu reseture cely board. Nabijaci obvod sa prehreje.
5
VŠ
Vladimír Šimůnek
Vladimír Šimůnek
Jsem plně spokojen!
Všechno funguje na první dobrou :-))
OK1VVS
5
V
Václav
Václav
Heltec V3 pracuje pěkně! Pozor na flashování kódu pomocí web rozhraní: https://flasher.meshtastic.org/
Flashování nebude fungovat, pokud nemáte nainstalované ovladače pro CP210X USB to UART (např. zde: https://www.silabs.com/documents/public/software/CP210x_Windows_Drivers.zip)
Pokud chcete k modulu použít LiPol baterie zde z Laskakit, tak se to neobejde bez pájení. Heltec V3 vám dojde i kablíkem na baterii. Ale kablík i konektor jsou SH1.25-2. Oblíbené GeB LiPol baterie zde na Laskakit s konektorem jsou o něco větší JST-PH 2.0.
Asi by to stálo dát do popisu anebo nějakého návodu, ale za mě určitě 5 hvězdiček :)
5
C
chiptron.cz
chiptron.cz
Všechno funguje na první dobrou.
PK
Petr Konůpka
Petr Konůpka
Dobrý den, chtěl bych se zeptat, zda je tento modul použitelný k přenosu RTK korekčních dat mezi dvěma GNSS přijímači na vzdálenost asi 1 km v lese a zda je podle vás lepší pro tento účel použit frekvenci 433 nebo 868 MHz. Děkuji za váš názor.
Odpovědět
Odpovědět
D
dostupnost
David
dostupnost
David
Zdravím, kdy bude skladem? Děkuji
Odpovědět
Odpovědět
KL
dostupnost
Konstantin Láska
dostupnost
Konstantin Láska
Zdravím, za cca 10 dnů
