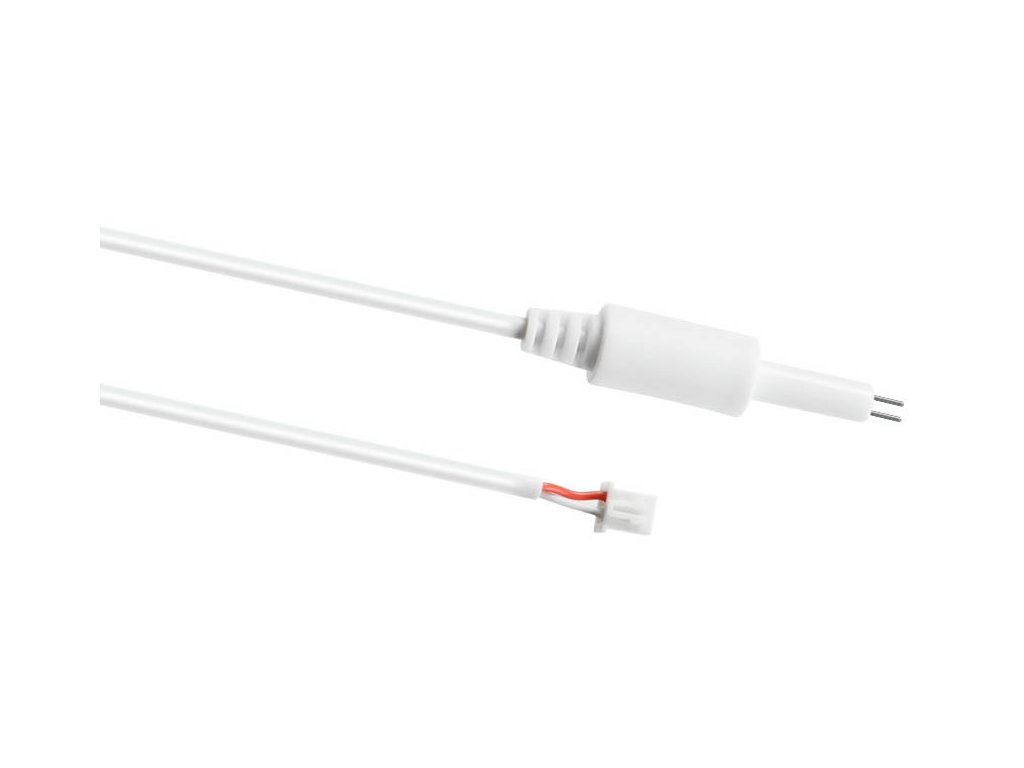

YKD-TDS-A11 Probe for measuring water conductivity
Code: LA131162
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Related products
Product detailed description
Conductivity indicates the amount of dissolved salts in the aquarium. In general, the harder the water is, the higher the conductivity value. The more dissolved fertiliser in the aquarium, the higher the conductivity value. Can be used as a water level sensor.
Specifications:
- Electrode pressure range: 0.05 - 10 kg/cm2
- Electrode diameter: 6.3 mm
- Cable load capacity: 500 VAC/1 min/50 Hz
- Insulation resistance: ≥ 100 MΩ
- Measured water temperature: 1-50°C
- Ambient temperature: up to 40°C
- Measurement range where the probe is most accurate: 0-5000ppm
- Supply voltage: max. 36V
- Working current: max. 1000mA
- Measurement range: 0-60000ppm
- Measurement accuracy: ±5%
- F.S. resolution: 1ppm
- Response time: <1s
- Working temperature: 0-60°C
- Storage temperature: -30-85°C
- Environment: Non-corrosive gaseous environment
- Wires approx. 60 cm
Included in delivery:
- 1pc YKD-TDS-A11 Water conductivity probe
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Additional parameters
| Category: | Liquid sensors - rain sensors and water level sensors |
|---|---|
| Warranty: | 2 years |
| Weight: | 0.014 kg |
| Output: | Digital |
| Sensor type: | Water |
Be the first who will post an article to this item!
Add a rating
BK
Benjamin Koptík
Benjamin Koptík
Dobrý den, očekával jsem senzor se třemi vodiči jak uvádíte v komentáři níže, ale přišel mi pouze se dvěma. To mam zapojit do mikrokontroleru jak?
Reply
Reply
MF
Martin Frajdl
Martin Frajdl
Dobrý den, když se na ten příspěvek podíváte pozorně, tak zjistíte, že není od nás a navíc ho zpracovávala umělá inteligence. Ta předpokládala použití modulu s elektronikou k tomuto čidlu. Toto je jen náhradní čidlo a samostatně není vhodné jej používat, protože analogový vstup Arduina nebude mít potřebnou citlivost. Celý senzor i s elektronikou máme zde https://www.laskakit.cz/cidlo-rozpustenych-pevnych-latek-ve-vode-tds/. Samostatnou elektroniku prozatím v nabídce nemáme.
JK
Připojení k Arduino
Jaroslav Kramosil
Připojení k Arduino
Jaroslav Kramosil
Vyžaduje tato sonda pro připojení k Arduino ještě nějakou další komponentu? Případně jakou? A nebylo b schéma zapojení?
Reply
Reply
JF
Pomoc od AI + já a má zkušenost
Jiří Forman
Pomoc od AI + já a má zkušenost
Jiří Forman
Rychlá verze: 1.: Nemusí; 2.: nelze naleznout
Delší verze:
Zde je jednoduché schéma zapojení YKD-TDS-A11 sondy pro měření vodivosti vody k Arduinu. Pro zobrazení zapojení použijeme následující komponenty:
1. YKD-TDS-A11 sonda s třemi vodiči (červený, černý, žlutý/bílý).
2. Arduino (např. Uno).
3. Propojovací vodiče.
Schéma zapojení:
YKD-TDS-A11 Arduino
--------------- ----------
Červený (VCC) -> 5V
Černý (GND) -> GND
Žlutý/bílý (SIGNÁL) -> A0
Fyzické zapojení:
1. Červený vodič (VCC) ze sondy:
- Připojte k 5V pinu na Arduinu.
2. Černý vodič (GND) ze sondy:
- Připojte k GND pinu na Arduinu.
3. Žlutý nebo bílý vodič (SIGNÁL) ze sondy:
- Připojte k analogovému pinu A0 na Arduinu.
Popis připojení:
1. Napájecí vodič (červený): Připojte k 5V pinu na Arduinu, čímž zajistíte napájení pro sondu.
2. Uzemňovací vodič (černý): Připojte k GND pinu na Arduinu, čímž zajistíte uzemnění pro sondu.
3. Signální vodič (žlutý/bílý): Připojte k analogovému pinu A0 na Arduinu, což umožní Arduinu číst hodnoty ze sondy.
Vizualizace:
Kód pro Arduino:
Ujistěte se, že kód pro čtení hodnoty z TDS sondy a zobrazení výsledku v sériovém monitoru je správně nahrán do Arduina (C++):
const int TDS_PIN = A0; // Analogový pin pro TDS sondu
float tdsValue = 0;
float voltage = 0;
void setup() {
Serial.begin(9600); // Spustí sériovou komunikaci při 9600 bps
}
void loop() {
int sensorValue = analogRead(TDS_PIN); // Čte analogovou hodnotu ze senzoru
voltage = sensorValue * (5.0 / 1023.0); // Převádí analogovou hodnotu na napětí
tdsValue = (133.42 * voltage * voltage * voltage - 255.86 * voltage * voltage + 857.39 * voltage) * 0.5; // Výpočet hodnoty TDS
Serial.print("Napětí: ");
Serial.print(voltage);
Serial.print(" V, TDS hodnota: ");
Serial.print(tdsValue);
Serial.println(" ppm");
delay(1000); // Zpoždění mezi jednotlivými čteními
}
Tento návod by vám měl pomoci s připojením TDS sondy k Arduinu a začít s měřením vodivosti vody.
