WeMos D1 mini lithium battery shield V1.2

Code: DD110017
€2,30 €1,90 excl. VAT
Vyřazeno

Shield for WeMos D1 mini boards to connect a lithium battery, can serve as a standalone charger using the integrated pot.

Detailed information

Free Shipping
Free Shipping
From 100 EUR
30 Days to Return
30 Days to Return
For Registered
30 Days to Return
30 Days to Return
For Registered Customers
Free Shipping
Free Shipping
For orders from 100 EUR
It Doesn't End With Shipping
Customer Care
We handle complaints within 5 days
Quick dispatch
Quick dispatch
Within 24 hours

Product detailed description

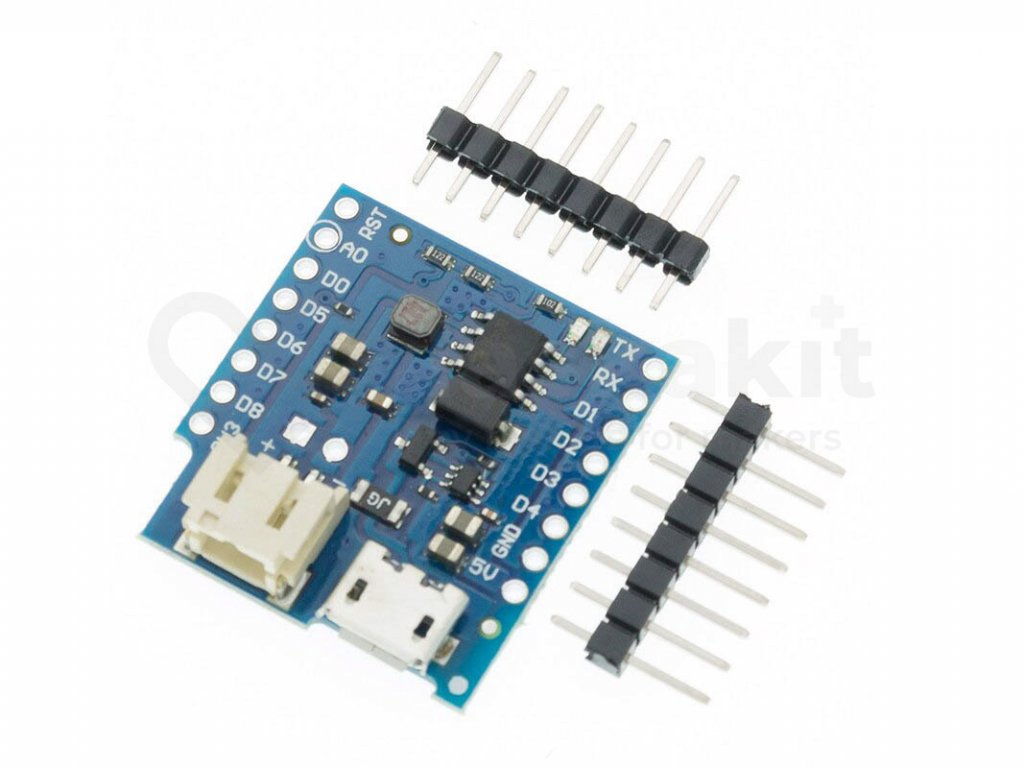

It is a Shield that you put directly on the WeMos D1 mini.

This model is designed for charging lithium batteries using constant current/constant voltage (CC/CV). It does not have overcurrent and short circuit protection, we do not recommend using it with a battery that does not have integrated protection.

Protection functions:

  • Constant current and constant voltage control for charging the connected lithium battery,
  • Discharge protection - protects the battery against discharge below 2.5V.
  • Overvoltage protection - the module will safely charge the battery up to 4.2V,
  • Charging (battery reconditioning) - if the voltage level of the connected battery is less than 2.9V, the module will charge with 130mA current until the battery voltage reaches 2.9V again, at which point the current increases from linear to the configured charging current.

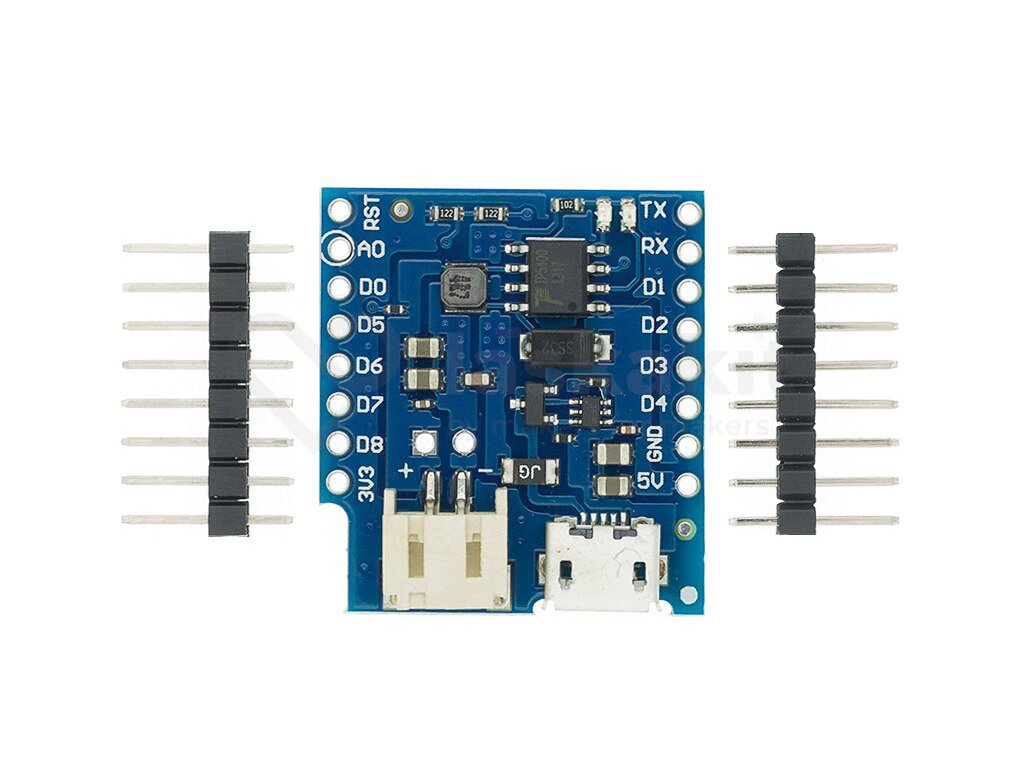

Can be charged from microUSB cable or connection see picture below. The power supply must be able to provide 1A to properly charge the connected battery. Most modern phone/USB chargers can provide 1A or more (see the label on the charger). It is also necessary to use a USB cable that is made for at least 1A.

The module includes two indicator LEDs. Red LED indicates charging. A blue LED indicates a full charge.

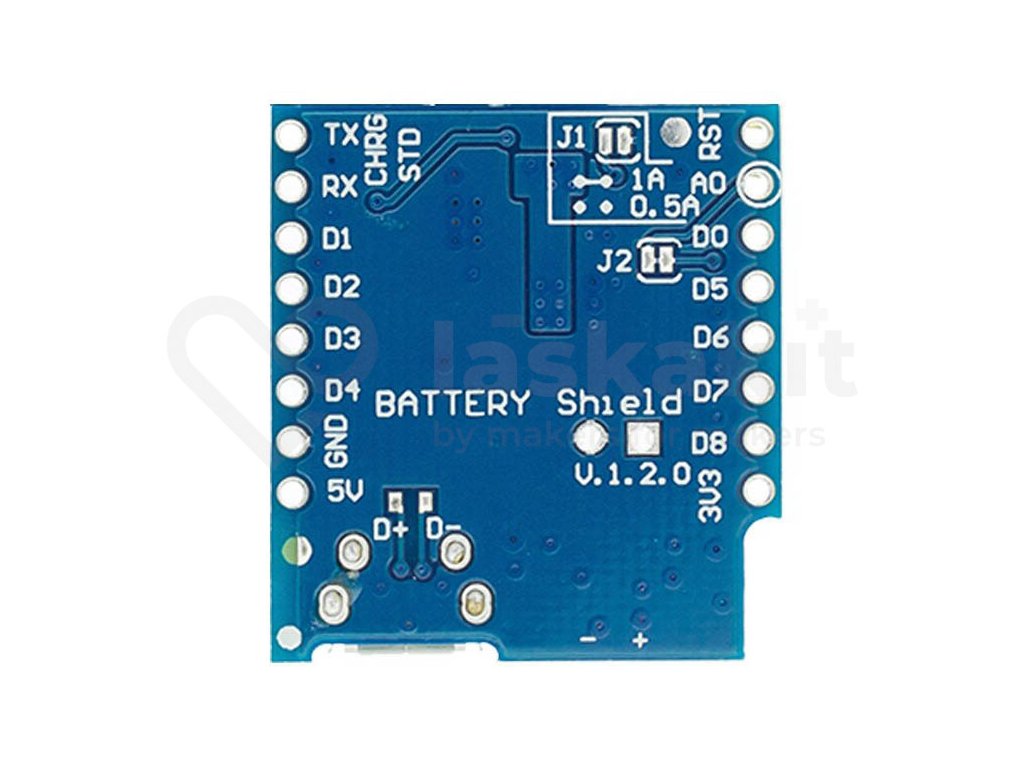

The charging current can be configured externally via jumper J1. You can use the J2 connection to measure the voltage at the battery.

The module consumes a very small amount of current (µA) when connected to a battery. It's a good idea to leave it connected to the battery for a longer period of time. However, if you do not plan to charge the battery for 4 months, we recommend disconnecting the module from the battery.

Charging chip TP5410
Charging method CC/CV
Input voltage 4.5~6.0V
Constant charging current 0.5A / 1A
End of charge (Voltage) 4.2V ±1.5%

Slow charging (Battery Reconditioning)

Boundary to 2.9V ±0.1V
Current 130mA ±10mA
Battery connector JST-PH-2

Included in delivery:

  • 1pc WeMos D1 mini lithium battery shield V1.2

Remark:

  • Before connecting the battery, check the polarity of the battery to be connected! Some batteries may have opposite wiring on the connector! If the module is re-polarized, it could be destroyed.
  • This product is not a standalone functional unit and may require professional installation.
  • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
  • Wemos D1 mini is not included.

Additional parameters

Category: Retired
Warranty: 2 years
Weight: 0.01 kg
Shield function: Power

Be the first who will post an article to this item!

Do not fill out this field:
Do not fill out this field:
J Avatar of author Zapojení 01/01/2024 15:11
Dobry den,chci se zeptat,je možné nabíjet a zároveň i měřit napětí?Zvažuji přopojení dvou 18650 článků přes ochrany LA123032 a kdesi jsem na internetu viděl návod,kde se propojil A0 pin s VBat pomocí 100k rezistoru…
Reply
MF Avatar of author Zapojení 02/01/2024 12:21
Dobrý den, ano, tento shield umožňuje měření napětí baterie na pinu A0 - propojka J2(propojená z výroby).
JD Avatar of author Konektor – schází v popisu 09/12/2022 21:26
Dobrý den, jestli se nepletu, tak konektor na baterii je JST-XH-2. Schází v popisu.
Reply
MF Avatar of author Konektor – schází v popisu 12/12/2022 14:21
Dobrý den, přidáno dopopisu
JD Avatar of author Nabíjecí proud – rozpor schéma modulu a popisu 22/11/2022 11:32
Zdá se mi, že máte rozpor mezi popisem, schématem a datasheetem ohledně nastavení proudu. Dle datasheetu platí rovnice I_BAT = 700 / R_PROG. Podle schématu jsou na pin PROG připojeny dva odpory 1k2 v sérii. To tedy dává možnost volby mezi přibližně 292mA a 583mA. V popisu ale máte možnost volby mezi 500mA a 1000mA. Co je tedy správně?
Reply
MF Avatar of author Nabíjecí proud – rozpor schéma modulu a popisu 22/11/2022 14:01
Dobrý den, osazeny jsou rezistory 1,2k. Popis opraven.
JK Avatar of author vyšší revize 25/10/2022 17:28
Dobrý den, počítáte se zařazením do sortimentu revizi 1.2.0, popř. 1.3.0., která již má volitelné připojení Ubat na pin A0? Děkuji
Reply
VJ Avatar of author Dobrý dotaz 21/12/2022 09:26
Též by mne zajímala odpověď.
M Avatar of author Bateri 10/03/2022 21:15
Je tato baterie vhodná pro tento shield? GeB LiPol Baterie 605080 3000mAh 3.7V JST-PH 2.0 (https://www.laskakit.cz/baterie-li-po-3-7v-3000mah-lipo/)
Reply
MF Avatar of author Bateri 11/03/2022 13:13
Dobrý den, k tomuto shieldu lze připojit jakoukoli Li-ION/LiPOL baterii. Jen je potřeba dávat pozor na správné zapojení baterie. Námi dodávané LiPOL baterie mohou mí na konektoru polaritu opačně než má konektor na shieldu.
M Avatar of author Nabíjení 10/03/2022 21:11
Chápu správně, že shield se nasadí na Wemos D1 mini a umožní tak napájení z baterie, a při vybití můžu shield z Wemos D1 mini sundat, a baterii nabíjen jen přes tento shield?
Reply
MF Avatar of author Nabíjení 11/03/2022 13:11
Dobrý den, ano pomocí tohoto shieldu můžete napájet Wemos z baterie a taky pomocí něj baterii nabíjet. Není nutné ani shield od wemosu odpojovat.
D Avatar of author D1 mini pro 10/03/2022 21:02
Dobrý den, je tento shield kompatibilní s WeMos D1 mini pro? S obyčejným mini mi jede v pohodě, ale s pro ne, v čem by mohl být problém?
Reply
MF Avatar of author D1 mini pro 11/03/2022 13:06
Dobrý den, s deskou WeMos D1 mini pro jsem tento shield netestovali, ale měl by fungovat bez problémů. Jak se Vám to přesně chová?
R Avatar of author nabíjení solárním panelem 20/02/2022 11:13
Dobrý den, chci se zeptat, zda je možné k tomuto shieldu připojit k nabíjení baterií solární panel ? Pokud ano, můžete doporučit jaký ? Díky za odpověď
Reply
MF Avatar of author nabíjení solárním panelem 21/02/2022 10:39
Dobrý den, solární panel by asi použít bylo možné. Maximální napětí panelu by mělo být max. 6V.
Avatar of author Diody 15/10/2020 15:20
Dobrý den, v popisu píšete u diod červená nabíjení, modrá nabito, jak je to když svítí obě najednou?
Reply
Avatar of author RE:Diody 15/10/2020 23:16
už jsem na to přišel, kablíky v konektoru u lipolky byli obráceně oproti konektoru na shieldu
