Universal timing module 2s-1000h

Code: LA230039
€0,32 €0,26 excl. VAT
Skladem (7 pcs)
Delivery to:
16/12/2024

Universal timing module with setting range 2s-1000h

Detailed information

Free Shipping
Free Shipping
From 100 EUR
30 Days to Return
30 Days to Return
For Registered
30 Days to Return
30 Days to Return
For Registered Customers
Free Shipping
Free Shipping
For orders from 100 EUR
It Doesn't End With Shipping
Customer Care
We handle complaints within 5 days
Quick dispatch
Quick dispatch
Within 24 hours

Product detailed description

Universal timing module 2s-1000h

A module that allows you to easily create designs with timer function over a very wide range of times. The time setting is done with a resistor and two solder jumpers on the board. Resistors can be used both pin and SMD size 0603.

Specifications:

  • Supply voltage: 2-5V
  • Current consumption: approx. 1μA
  • Switching current (GND): 30mA
  • Switching current (VCC): 5mA
  • Time setting range: 2s-1000h
  • Dimensions: 12x12mm

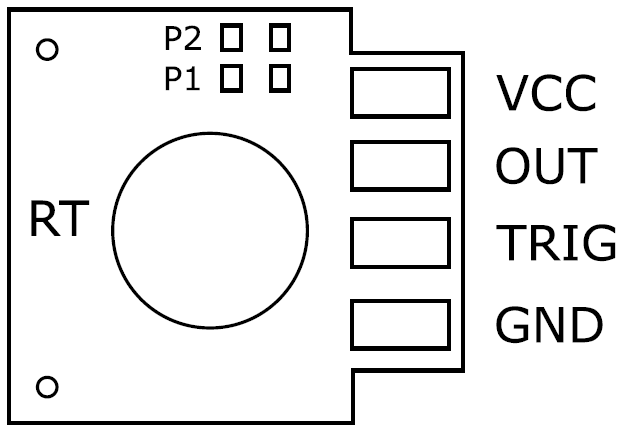

RT: Solder pads for soldering the timing resistor.
P1, P2: Connecting jumper P1 will extend the time set by RT 8x
Connecting the P2 jumper extends the time set by the RT 64x resistor
Connecting both jumpers will extend the time set by RT 512x
TRIG: Connecting this pin to GND starts the countdown of the set time.
OUT: Output. When the timer is started, the output is at log level. 0 (0-0,3V). After the set time has elapsed, the output goes to log level 1 (VCC).

Included in delivery:

  • 1pc Universal timing module 2s-1000h

Remark:

  • This product is not a standalone functional unit and may require professional installation.
  • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

Additional parameters

Category: Pre-Made Electronic Modules & Accessories
Warranty: 2 years
Weight: 0.001 kg
5
1x
4
0x
3
0x
2
0x
1
1x
Do not fill out this field:
5
RR Avatar of author | 27/08/2024
Trochu mi vadí active LOW, ale s invertorem je to vpohodě. Spokojen.
1
MP Avatar of author | 09/04/2022
Jako popis 2s - 1000 hodin je nesmysl. Maximálně do necelých 2 hodin. To kopírujete odkud?
MF Avatar of author Martin Frajdl (Administrator) 19/04/2022
Dobrý den, ano popis není opravdu na 100% přesný. S tímto modulem lze dosáhnou časové prodlevy až 1 002,951 hodin. Přesněji 7052 x 512 = 3 610 624s.
Do not fill out this field:
J Avatar of author Napájanie a výstup na bzučák 10/03/2023 23:12
Dobrý deň, mám dotaz k zapojeniu ostatných komponentov. Napájam tento obvod batériou CR2032 (Kód: LA123016) a na výstup som pripojil Aktivní bzučák 3.3V (Kód: LA2160003). Po spustení som zistil, že časovač funguje obracene. Ihned po zapnutí sú na výstupe 3V. Po zopnutí TRIGGER je na výstupe počas nadstaveného času 0V. Časoví interval je podľa tabuľky s rezistorom 100k v poriadku. Další problém je v tom, že po pripojení bzučáku bzučí veľmi slabo. Ak bzučák pripojím priamo na batériu je zvuk OK. Možno je chyba v tom, že som nepripojil rezistor R. Ten ale v popise nie je nijako definovaný. Môžete mi prosím pomôcť? Kde robím chybu?
Reply
MF Avatar of author Napájanie a výstup na bzučák 13/03/2023 07:34
Dobrý den, ano, výstup je aktivní v LOG 0. Je to vidět i na refernčním schématu v galerii obrázků. To, že bzučák bzučí málo hlasitě může být tím, že jeho odběr překračuje maximální odběr výstupního pinu, který je max. 30mA v LOG 0 a 5mA v LOG 1. Pro Vaši funkci bude potřeba na výstup připojit tranzistor, který udělá negaci výstupu a zároveň bude spínat bzučák plným proudem, který bzučák potřebuje.
Avatar of author 22/01/2023 14:58
Nebyla by tabulka RT........ Čas?
Reply
FB Avatar of author Tabulka 19/07/2024 22:26
Prosím šlo by vysvětlit údaje v tabulce? Nepřijde mi příliš přehledná a čínštinu jsme ve škole vynechali. Díky
MF Avatar of author 23/01/2023 06:46
Dobrý den, myslíte tu, která je v galerii jako obrázek?
V Avatar of author Cyklické spínání 22/12/2022 08:19
Dobrý den, lze nějak zapojit tento modul do cyklického spínání 8h on - 16h off? Jedná se o časování led diody.. Díky
Reply
MF Avatar of author Cyklické spínání 23/07/2024 09:31
Dobrý den, co Vám na tabulce není přesně jasné? Dle našeho názoru je přehledná i bez překladu. V prvním sloupci jsou hodnoty časovacího rezistoru a v dalších sloupcích pak k tomuto rezistoru odpovídající hodnoty frekvence a časového zpoždění vždy pro dvě hodnoty napájecího napětí - 3V a 4,5V. Tedy příklad: rezistor 10k = zpoždění 5,8s při napájecím napětí 3V. Se stejným rezistorem při napájení 4,5V bude zpoždění jen 4,8s
JL Avatar of author Cyklické spínání 17/02/2023 13:37
Jediný modul to nedokáže. Dva moduly zapojit do kruhu. První nastavit na 16 hodin a jeho výstupem spouštět druhý na 8 hodin a tím opět ten první. Výstup druhého navíc doplnit o logický invertor, na kterém budou požadované hodnoty on / off.
