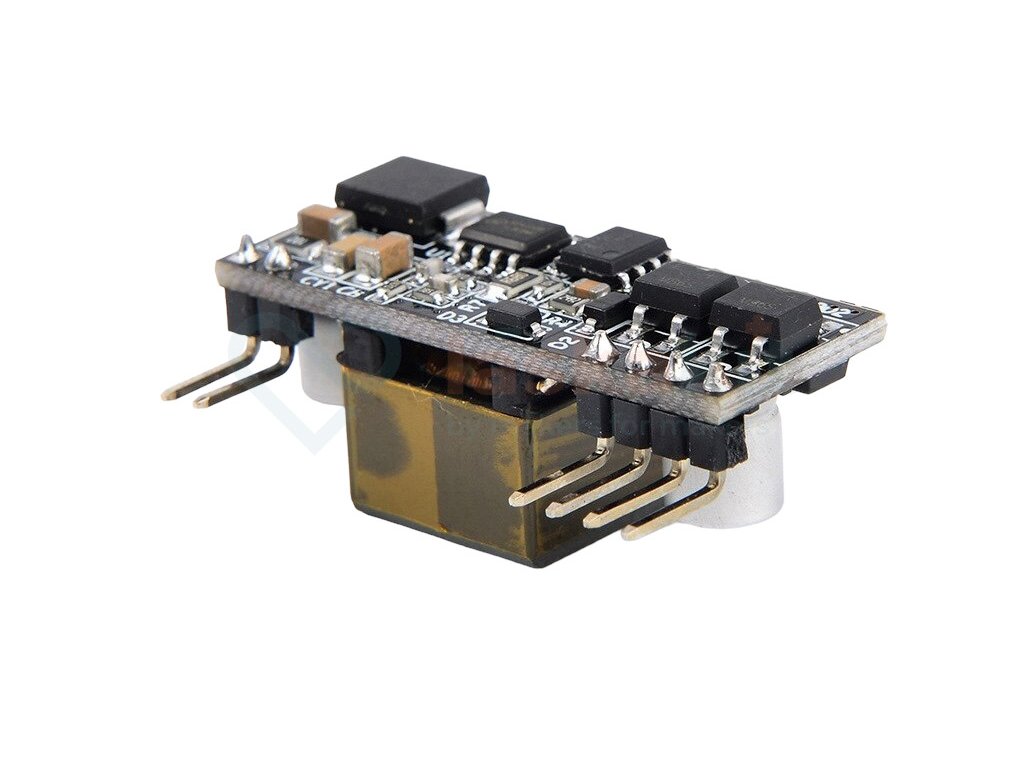

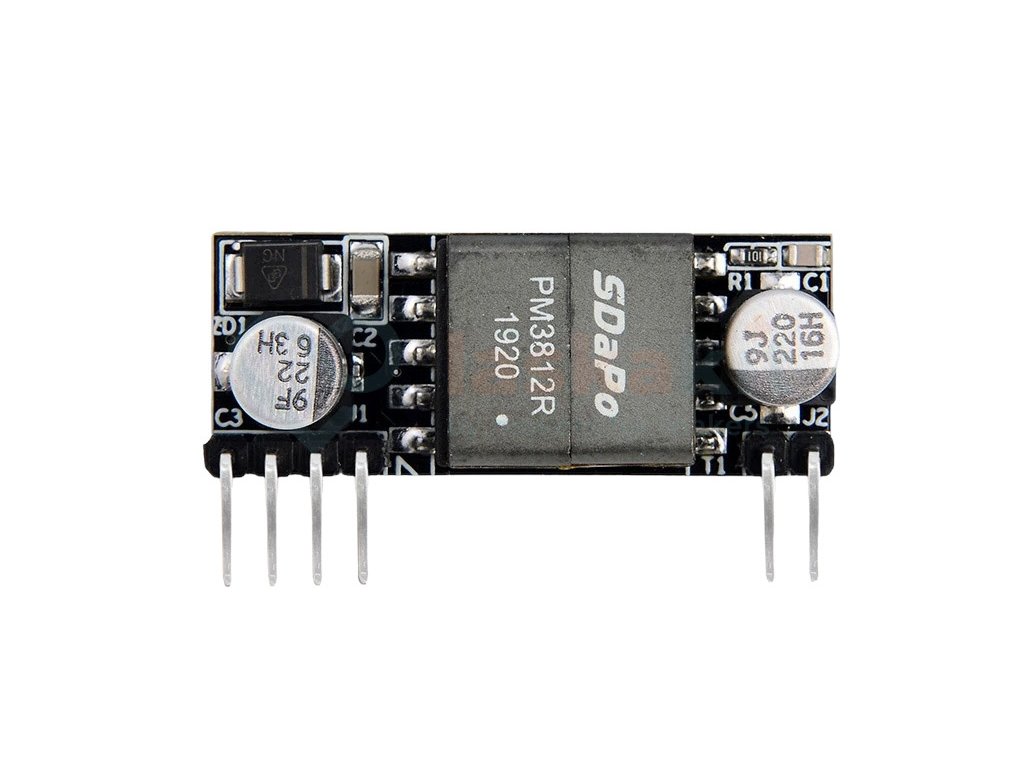

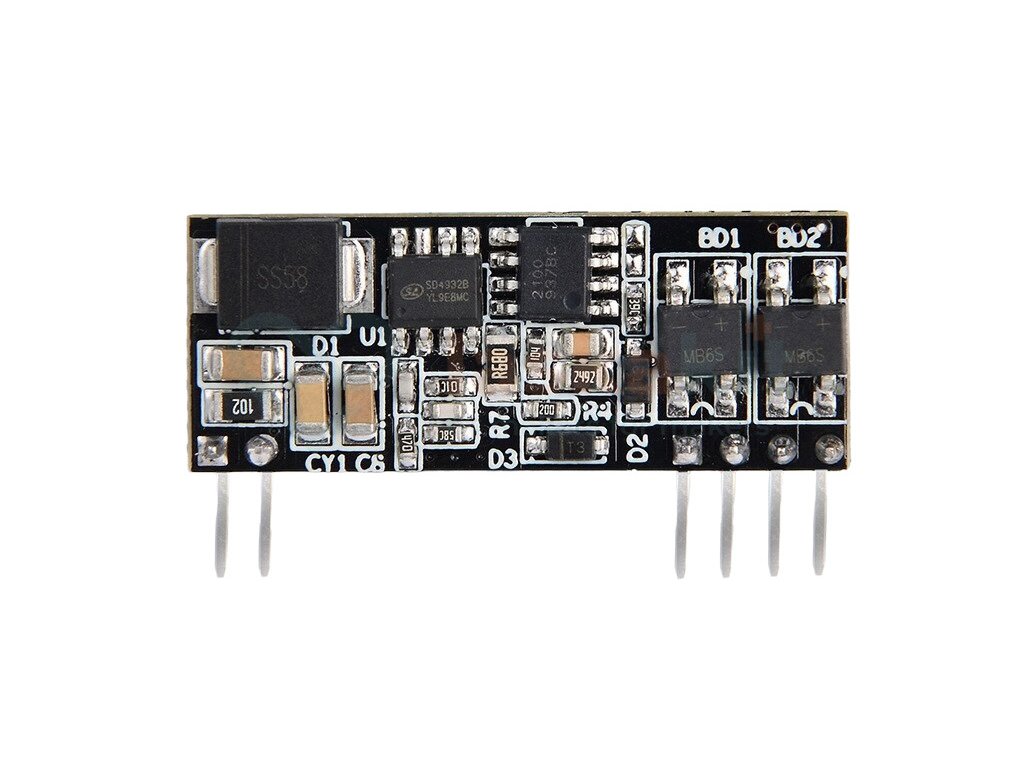

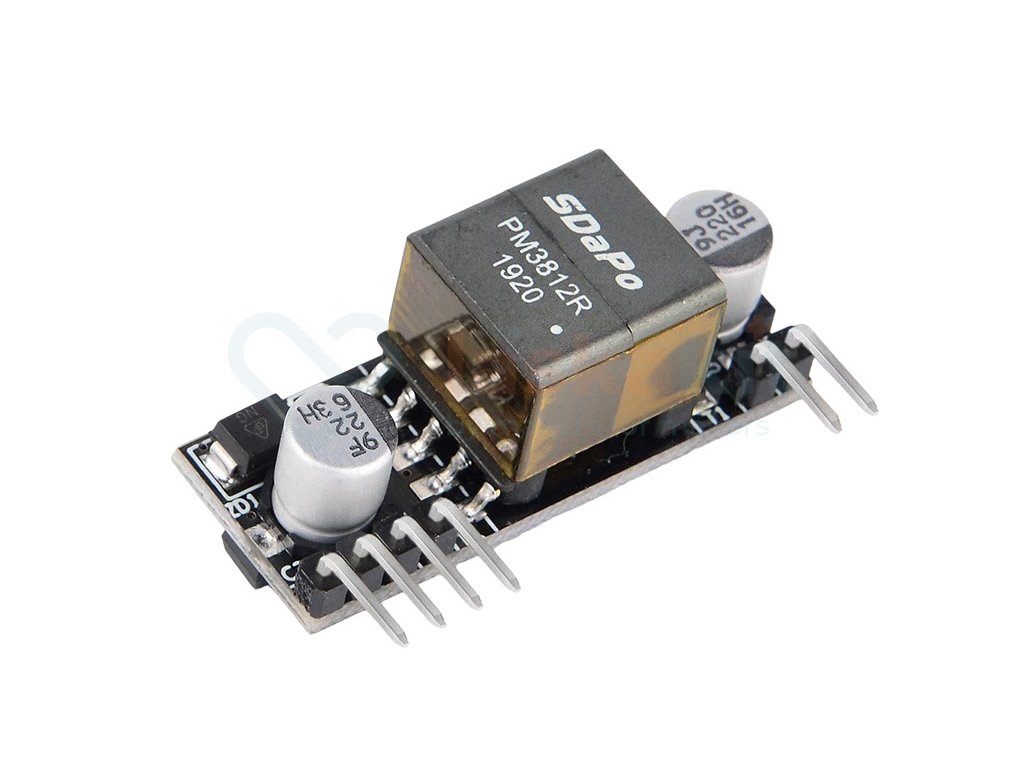

    SDaPo DP1435 PoE module IEEE 802.3af 5V 2.4A

    Code: LA122000A
    Not rated
    Brand: SDaPo
    SDaPo DP1435 PoE module IEEE 802.3af 5V 2.4A
    €7,89 €6,52 excl. VAT
    In stock (51 pcs)
    Delivery to:
    15/01/2025

    SDaPo DP1435 PoE module IEEE 802.3af 5V 2.4A

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Related products

    Mini step-up boost měnič s USB
    Mini step-up boost converter with USB
    In stock (43 pcs)
    €0,60 excl. VAT
    €0,72

    Mini step-up DC converter with USB connector, which is suitable for creating a power bank for powering a motherboard or mobile phone.

    LA122005
    614 step up boost menic s xl6009 cervena
    Step-up boost converter with XL6009, red
    In stock (48 pcs)
    €1,91 excl. VAT
    €2,31

    Step-up boost converter with XL6009 chip capable of boosting voltage up to 35V with load at 3A on red PCB.

    LA122008
    LaskaKit step up boost menic s lm2577 5 56v 3a 1
    Step-up boost converter with LM2577 5-56V 3A
    In stock (16 pcs)
    €2,90 excl. VAT
    €3,51

    Step-up (Boost) voltage module with LM2577 chip is an excellent solution for adjusting and boosting DC voltage in the range of 5 V to 56 V, which is easily set by trimmer....

    LA122063
    Show all related products

    Product detailed description

    Active PoE module for powering various devices over LANs using a USB-C connector. Suitable for power supply Raspberry Pi 4.

    Specifications:

    • Input voltage: DC 37-57V
    • PoE standard: IEEE 802.3af
    • Output voltage: 5V
    • Output current: 2.4A (max)
    • Applicable for 10/100/1000M network
    • Short circuit, overload and thermal protection
    • Programmable classification (default: Class 0)
    • Galvanic isolation, 1500V isolation (from input to output).
    • Dimensions: 35.6x16.2x14mm

    DP1435-pinout

    DP1435-con

    DP1435-con1

    DP1435-filt

    DP1435-dim

    Delivery components:

    • 1pc SDaPo DP1435 PoE module IEEE 802.3af 5V 2.4A

    Remark:

    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

    Additional parameters

    Category: Step-Down Converters
    Warranty: 2 years
    Weight: 0.011 kg
    Výstupní napětí fixní: 5V
    Výstupní proud max.: 1-3A
    Funkce Konstantní proud: ne
    Input voltage max.: 40-60V
    Vstupní napětí min.: 8-37V
    Output voltage min.: 3-5V
    Max. Výkon: 5-12W
    Napájecí modul pro breadboard
    Power module for breadboard 3.3/5V
    In stock (22 pcs)
    €1,25 excl. VAT
    €1,51

    Module for simple power supply of your breadboard with adjustable voltage between 5 and 3.3V.

    LA122019
    Modul stabilizátoru napětí AMS1117 3.3V
    Voltage stabilizer module AMS1117 3.3V
    In stock (37 pcs)
    €0,40 excl. VAT
    €0,48

    Voltage regulator module that locks the voltage to 3.3V.

    LA122023B
    Modul stabilizátoru napětí AMS1117 5V
    AMS1117 5V voltage stabilizer module
    In stock (60 pcs)
    €0,40 excl. VAT
    €0,48

    Voltage regulator module that locks the voltage to 5V.

    LA122023C
    Show all alternative products

    Be the first who will post an article to this item!

    Do not fill out this field:
    Do not fill out this field:
    P Avatar of author Zapojení k RJ45 28/08/2023 13:16
    Omlouvám se za hloupý dotaz. Koupil jsem tento modul, ale z přiložených schémat mi není úplně jasné zapojení vzhledem k RJ45 konektoru. Uvažuji konektory obejít a připájet to napřímo k UTP kabelu, ale není mi jasné co přesně zapojit k pinům 1234, které žíly (páry)? Děkuji za nakopnutí.
    Reply
    MK Avatar of author 17/02/2024 01:20
    1+2, 3+6, 4+5, 7+8 Normálně bývají vyvedené středy traf, ale pokud není potřeba i datovat... "očuchání" ze strany switche spočívá pro af jen v zjištění zda je správná hodnota rezistoru na modulu Pokud bude odběr ze switche alespoň 10mA tak by to mělo fungovat = nikde v normě není specifikováno do jaké doby od zahájení napájení by měla začít datová komunikace na portu, nevylučuji že některý switch by něco takového mohl vyžadovat.
