    433Mhz transmitter-receiver set

    Code: DD162000
    2 ratings
    Sada vysílač-přijímač 433Mhz
    €1,11 €0,92 excl. VAT
    Vyřazeno

    Module set for communication between boards or board and another module over 433 kHz frequency up to 100m distance.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Related products

    4046 nicerf sw433 th22 spiralova antena 2 15dbi 22mm 433mhz
    NiceRF SW433-TH22 Spiral Antenna 2.15dBi 22mm 433MHz
    In stock (131 pcs)
    €0,40 excl. VAT
    €0,48

    NiceRF SW433-TH22 Spiral Antenna 2.15dBi 22mm 433MHz

    LA162056B

    Product detailed description

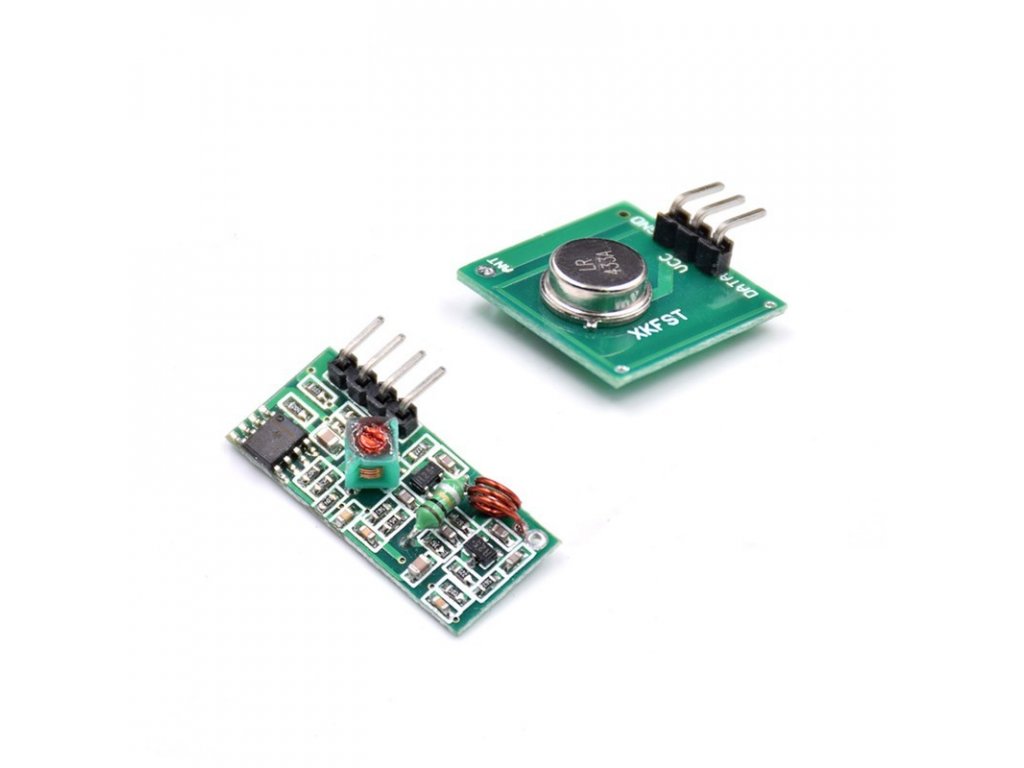

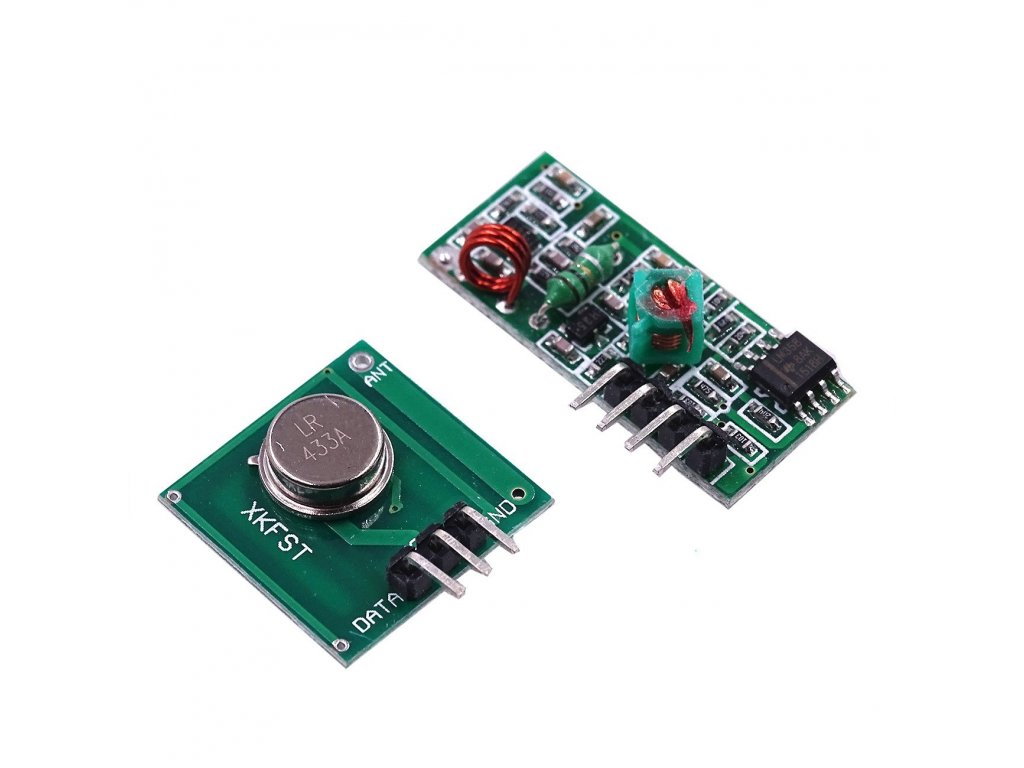

    Transceiver set 433Mhz, XD-FST and XD-MK-5V

    Complete set for wireless transmission on 433 MHz frequency, i.e. transmitter and receiver. Simple wiring, perfect usability up to 100 meters. Can be used for communication between two boards Arduino, possibly one control board and several satellite boards.

    Specifications:

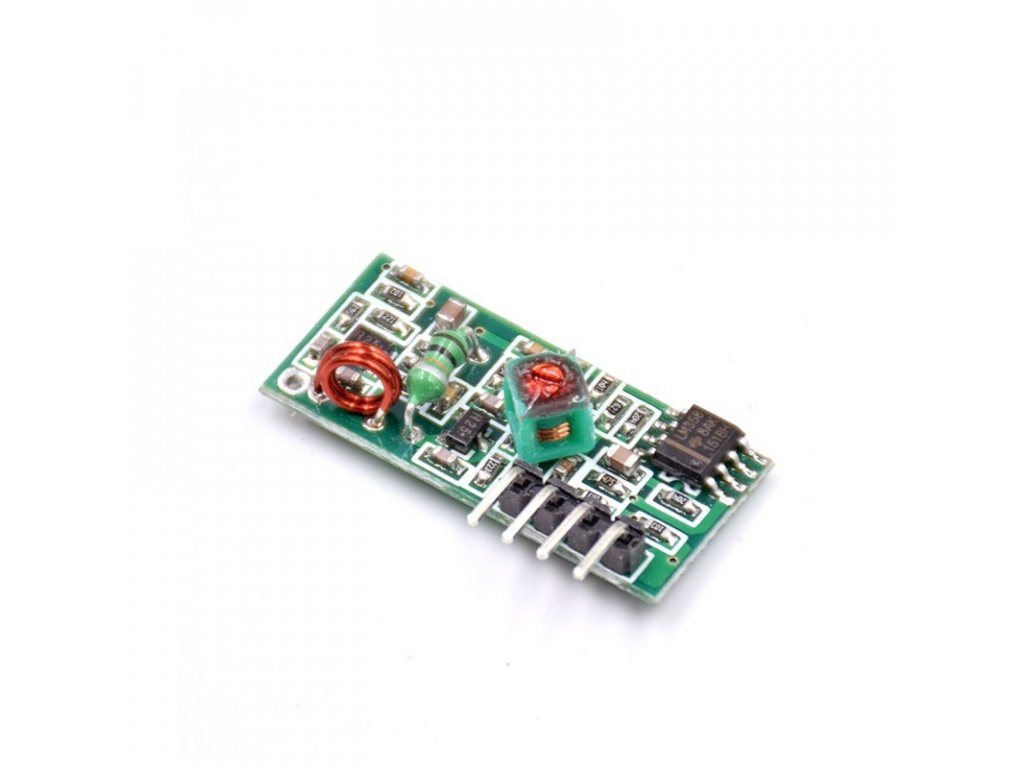

    Receiver:

    • Model: XD-MK-5V
    • Power supply: DC 5V
    • Current: 20-28mA
    • Frequency: 433.92MHZ
    • Sensitivity: -105dB
    • Size: 30x14x7mm

    Transmitter:

    • Model: XD-FST
    • Range: 20-300 Meters (depends on voltage)
    • Power supply: 3.5-12V
    • Current: 4mA
    • Working mode: AM
    • Speed : 4KB/S (theoretical value)
    • Transmission power: 10mW
    • Frequency: 433.92MHZ
    • Size: 19x19mm

    Handy antenna on 433MHz


    This is the most common design, it is not a problem to reach several hundred meters with it, but it has great demands on precision.

    Better try a plain straight wire 17,3cm long ( length = 7500 / 433, i.e. a quarter of the wavelength ), the gain is not bad at all and you can transmit with it even on 100m

    Anyway, modules without antenna have a range of tens of centimetres at most

    Included in delivery:

    • 1pc transmitter for 433MHz XD-FST wireless module
    • 1pc receiver for 433MHz wireless module XD-MK-5V

    Remark:

    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

    Sources:

    Additional parameters

    Category: Retired
    Warranty: 2 years
    Weight: 0.005 kg
    RXB6 1
    Superheterodyne receiver 433Mhz RXB60
    In stock (18 pcs)
    €1,90 excl. VAT
    €2,30

    Superheterodyne receiver 433Mhz RXB60

    LA162057
    Sada vysílač-přijímač 433Mhz
    Remote control - 433MHz
    In stock (763 pcs)
    €0,60 excl. VAT
    €0,72

    Transmitter or receiver in 433Mhz band

    LA162076T
    3,0 2 ratings
    5
    1x
    4
    0x
    3
    0x
    2
    0x
    1
    1x
    Do not fill out this field:
    5
    B Avatar of author | 27/12/2021
    Modul funguje skvěle a spolehlivě ale až po připojení antény. Bez antény je práce s produktem zatrest. Proto si šetřete nervy a rovnou moduly vybavte anténami a vše bude spolehlivě fungovat.
    1
    TP Avatar of author | 21/07/2021
    Reálný dosah jen pár metrů při přímé viditelnosti a za zdí téměř žádný. Bez antény dosah nulový, s drátkem 17 cm reálný dosah jen pár metrů a to při přímé viditelnosti. S kroucenou anténou snad ještě horší dosah než s drátkem. Nejlepších výsledků jsem dosáhl s 33 cm drátkem, ale přenos stále jen pár metrů a za 1 zdí už signál nekvalitní.
    Do not fill out this field:
    LŘ Avatar of author Zpracování signálu z dálkového ovladče 21/09/2022 01:48
    Ahoj, je možné s tímto přijímačem "nějak rozumně" zpracovat vysílání z dálkového ovladače https://www.laskakit.cz/dalkovy-ovladac-bezdratovy-433mhz-ev1527-4-kanaly ? Díky.
    Reply
    DR Avatar of author 24/12/2022 12:16
    Fungovalo mi to asi na 3 různý ovladače, včetně toho, který uvádíte. Je ale potřeba velmi jemně povolovat/utahovat node. Nečekaně malé pootočení má značný vliv na dosah.
    LŘ Avatar of author 21/09/2022 21:03
    Všiml jsem si, díky ????. To hlavně asi záleží na tom, zda tento vysílač přijímač mají nějaké kódování, které vzájemně používají nebo vysílají/přijímají surová data, co přijdou na vystup/výstup. V takovém případě bych prostě akorát přijal kódování posílané tím dálkovým ovladačem a rozkódování už by bylo na mě v softwaru.
    MF Avatar of author Zpracování signálu z dálkového ovladče 21/09/2022 14:46
    Dobrý den, k tomuto ovladači máme v nabídce tento přijímač: https://www.laskakit.cz/prijimac-433mhz-ev1527-4-kanaly/. Zda bude fungovat s jiným jsme nezkoušeli.
    LC Avatar of author Obousměrný přenos 09/08/2021 15:27
    Zdravím, je teoreticky možné mít na jednom zařízení příjímač i vysílač (a na druhém tedy taky) tak, aby se vzájemně nerušily a zároveň obojí nonstop jely?
    Reply
    V Avatar of author vysílač 15/07/2022 00:07
    Koukni se na danyk.cz , tam je jak s tímto příjmačem/vysílačem udělat čtyřkanálové odvádání dálkové.
    MF Avatar of author Obousměrný přenos 10/08/2021 12:56
    Dobrý den, obávám se, že u těchto modulů by to takto nefungovalo. Nedá se u nich nastavit jiná frekvence(kanál) a takto by se ovlivňovali mezi sebou.
    VA Avatar of author zapojení modulů 07/05/2021 14:17
    Přišel mi trochu jiný vysílač než je na fotce, ale nevadí. Jediný problém vysílače FS1000A (toho, co mi přišel) je v tom, že Číňan poněkud nezvládl popisy na destičce a stal se z toho pro mě rébus. Takže jsem hledal a našel, jak to patří. https://www.componentsinfo.com/fs1000a-433mhz-rf-transmitter-xy-mk-5v-receiver-module-explanation-pinout/ Dokonce tam tvrdí, že tento vysílač může mít až 12V a má pak 40 mW, což je u nás sice asi trochu nad limit, ale každopádně to zvedne dosah, což se někdy hodí. Tady je ten modul se správnými nápisy https://microcontrollerelectronics.com/fs1000a-wireless-rf433-transmit-and-receive-module-pair/ Přijímač v sadě je ještě stará koncepce - superreakční. Je to za pár korun a na nenáročné použití je to asi jedno, má horší citlivost a mizernou odolnost proti rušení. Technika je dnes trochu jinde. Dnes je jediné rozumné řešení superhet s dvojicí směšovačů IQ, které elegantně potlačí zrcadlový příjem a s nízkou mezifrekvencí. Třeba RXB6 na Laskarduino, ve kterém je obvod SYN500R. Má dokonce i výstup RSSI, kterým se dá kontrolovat síla signálu a v datasheetu píšou, že má uživatelsky nastavitelnou šířku filtru od 1,25 do 10 KHz. To by dále mohlo zvýšit citlivost a dosah.
    Reply
    Avatar of author chybějící cívky 06/06/2023 15:19
    Mě překvapuje absence cívek na zdejším foto XD-FST. Měly by být dvě. (Existují "varianty" s jednou, ale dle některých webů jde o zmetky.)
    MD Avatar of author Vlastní vysílač/přijímač 12/02/2020 12:06
    Dobrý den, Už nějakou chvíli hledám tento jednoduchý vysílač a teprve teď jsem narazil na ten od vás. Naprosto mě uchvátil. Původně jsem ale uvažoval, zda by nebylo možné nakoupit jednotlivé díly pro vytvoření čtyř vysílačů a přijímačů a návod. Hrozně mě láká si daný přístroj vytvořit sám, byť z mých elektrikářských zkušeností umím pouze zapojit jednoduchý obvod. Rád bych se dozvěděl víc o praktické stránce daného tématu. Předem děkuji, s pozdravem M. Doušek. M: 774901447
