    Rotary encoder with button and RC with filter

    Code: LA132020
    1 rating
    Brand: Keyes
    1916 rotacni encoder s tlacitkem a rc s filtrem
    €1,51 €1,25 excl. VAT
    In stock (45 pcs)
    Delivery to:
    15/01/2025

    Rotary encoder with integrated button and RC filter against unwanted noise.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Product detailed description

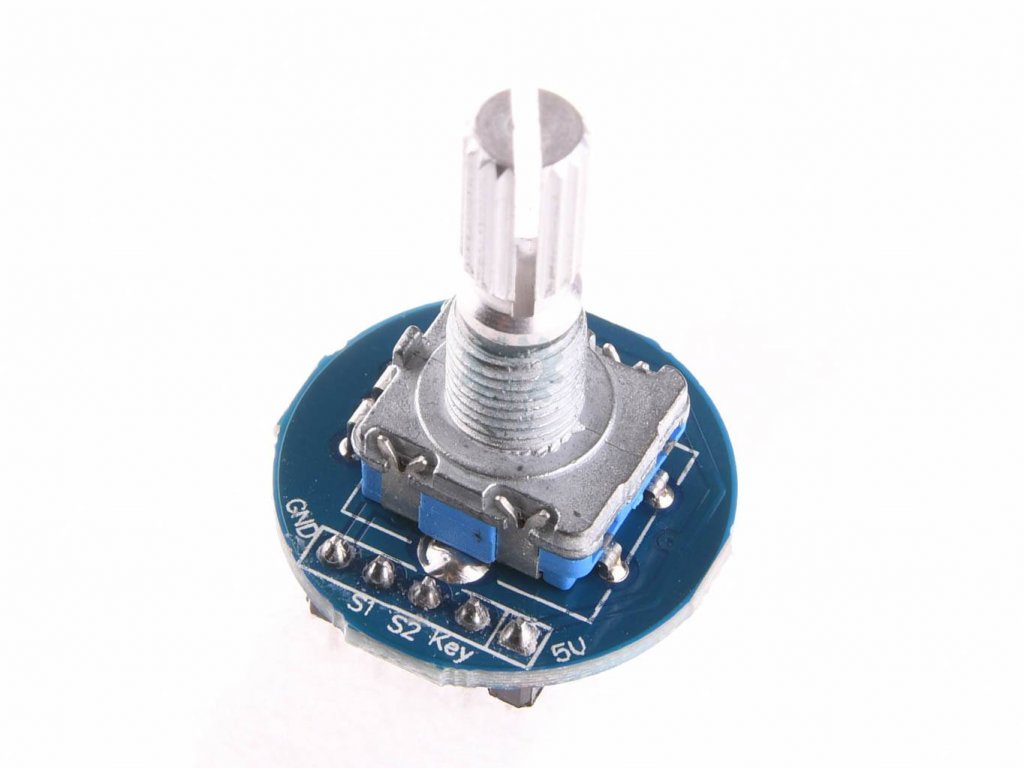

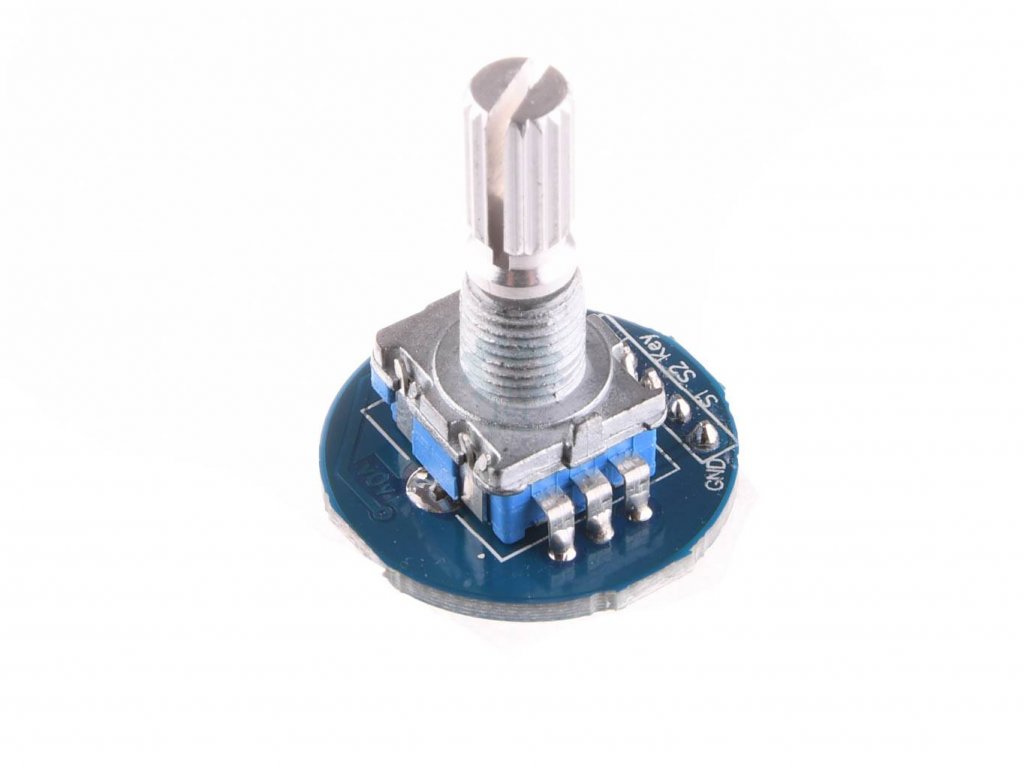

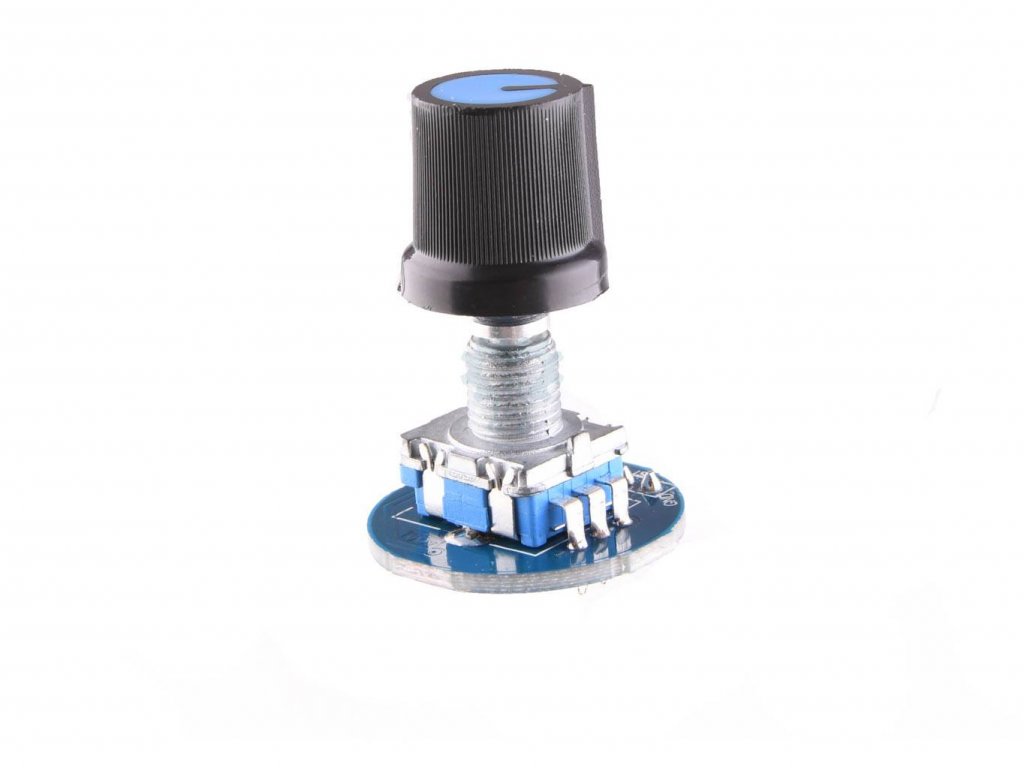

    Rotary encoder with button and RC with filter

    Rotary encoder module with button for Arduino or other microprocessors PIC, AVR, etc.

    Specifications:

    • 5V power supply
    • 20 pulses per revolution
    • Unlimited number of revolutions
    • Long service life

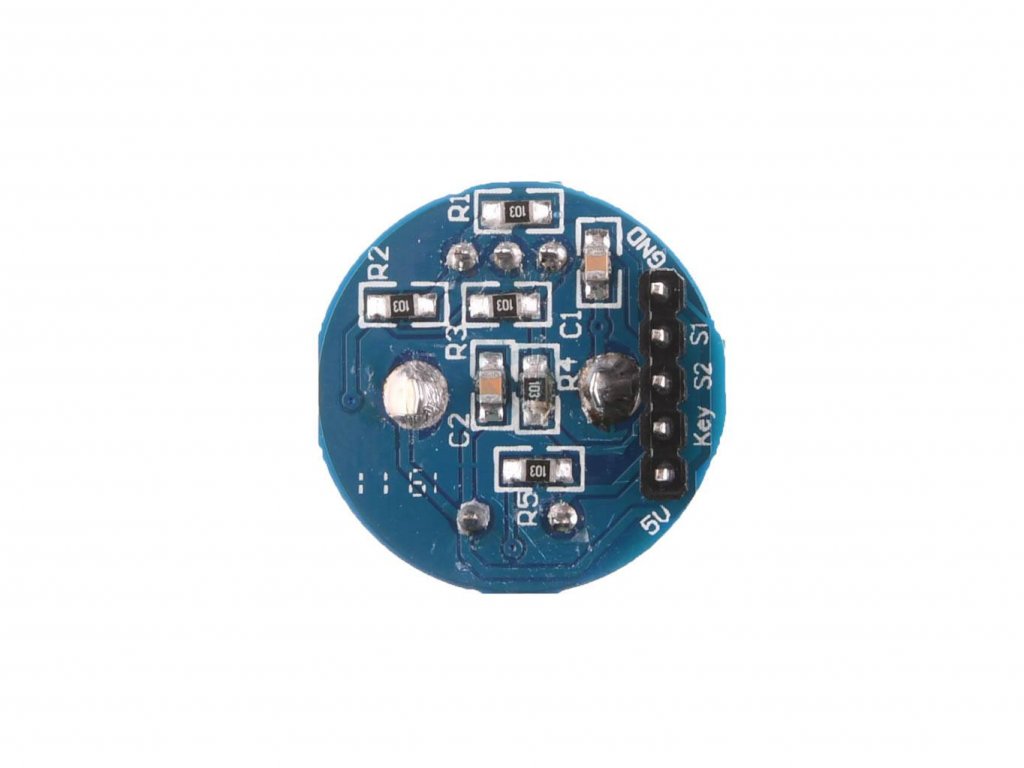

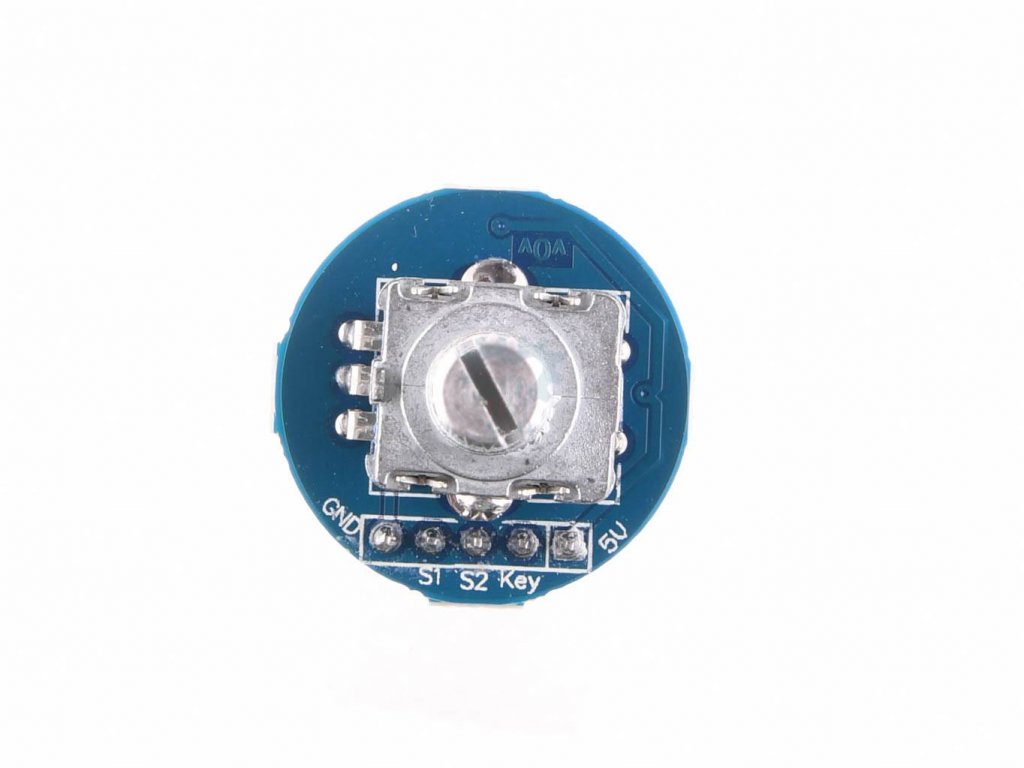

    • Pins S1, S2, Key, 5V, GND
    • Auxiliary switch (axis press)
    • Lifetime approx. 30.000 cycles
    • Axis length approx. 20mm
    • Thread length approx. 6mm

    Included in delivery:

    • 1pc Rotary encoder with button and RC with filter

    Remark:

    This product is not a standalone functional unit and may require professional installation.

    Additional parameters

    Category: Controls
    Warranty: 2 years
    Weight: 0.01 kg
    4,0 1 rating
    5
    0x
    4
    1x
    3
    0x
    2
    0x
    1
    0x
    Do not fill out this field:
    4
    KP Avatar of author | 08/03/2022
    Objednal jsem jich několik, jeden se evidentně nepovedl, ale další zatím drží a fungují dobře.
    Do not fill out this field:
    KS Avatar of author Rotační encoder a Arduino MEGA2560 18/12/2024 23:26
    Točítko zatím funguje OK, ale chvíli mě potrápilo, protože jsem piny S1 a S2 připojil na port PD0 a PD1. Chtěl jsem mít "hodiny" na INT0. Jenže PD0 a PD1 je alternativně používán pro TWI (I2C, piny SCL a SDA). TWI v aplikaci nepoužívám, tak proč ne. Jenže na desce MEGA2560 jsou k těmto pinům připojeny pull-up rezistory 10K (no jasně TWI) a enkodér ty piny potom nestáhne na nulu, ale na cca 3,5 V (deska má 5V napájení). Zřejmě díky tomu RC členu. Takže použití OK, ale bez pull-up rezistorů.
    Reply
    KP Avatar of author Rotační encoder s RC filtrem 08/03/2022 12:56
    Po prvním zapojení do boardu nadšení, zákmity nebylo třeba nijak dál ošetřovat, hladký chod, ale cca po 2 dnech testování zapojení začalo otáčení encoderu tuhnout a ve finále s ním nešlo otočit. Druhý kousek zatím šlape dobře. jenom zmínka, možná by bylo dobré dát ke konkrétnímu encoderu i obrázek průběhu signálů s tzv. stabilními stavy, protože existuje několik druhů a musí se podle toho přizpůsobit software.
