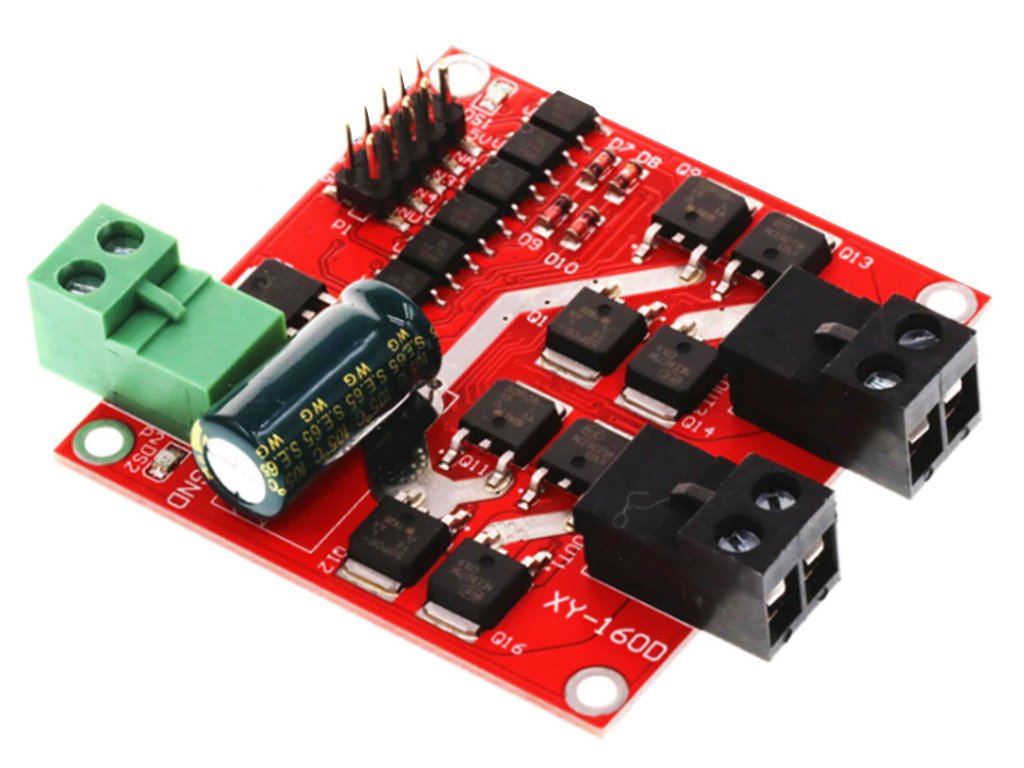

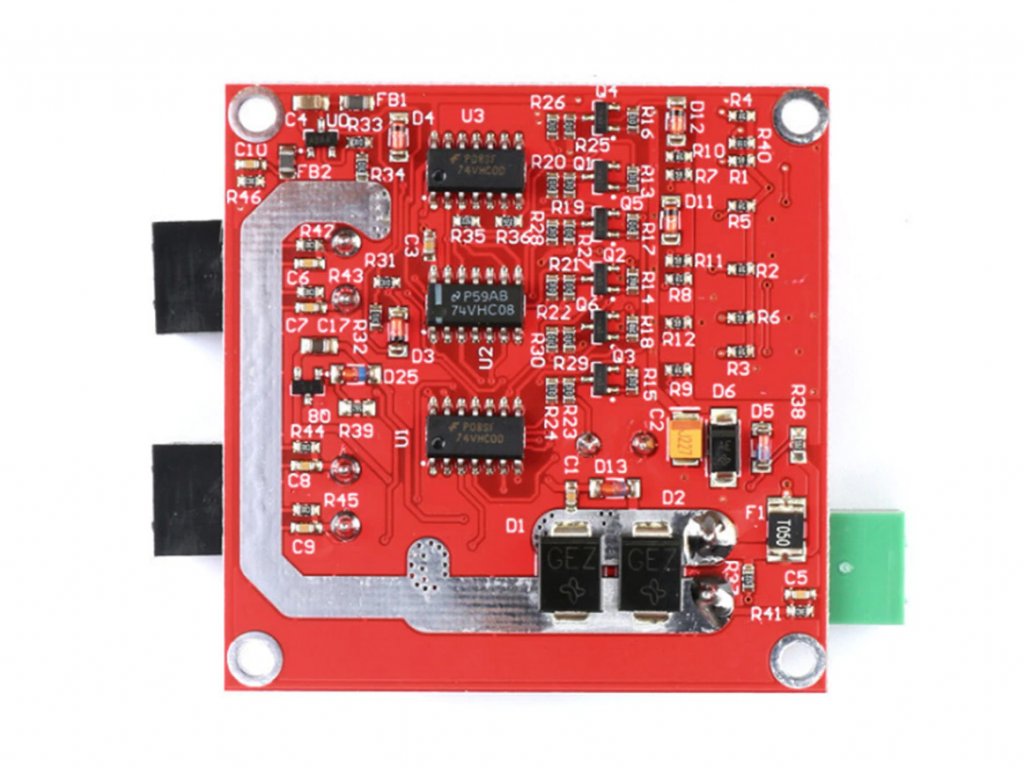

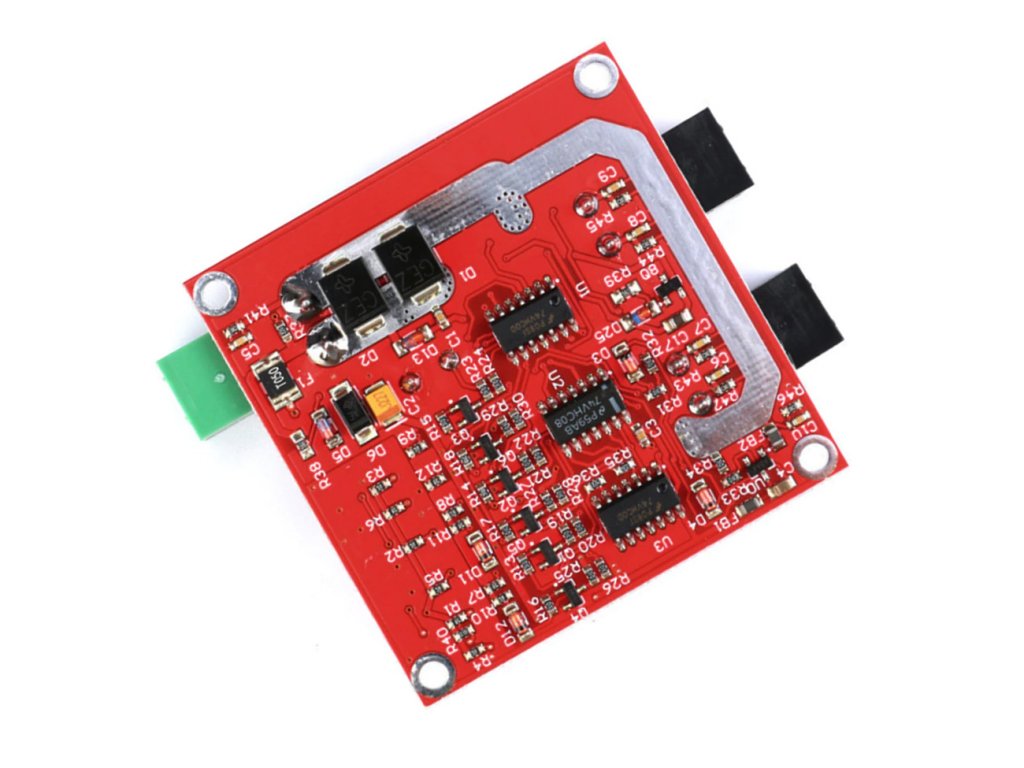

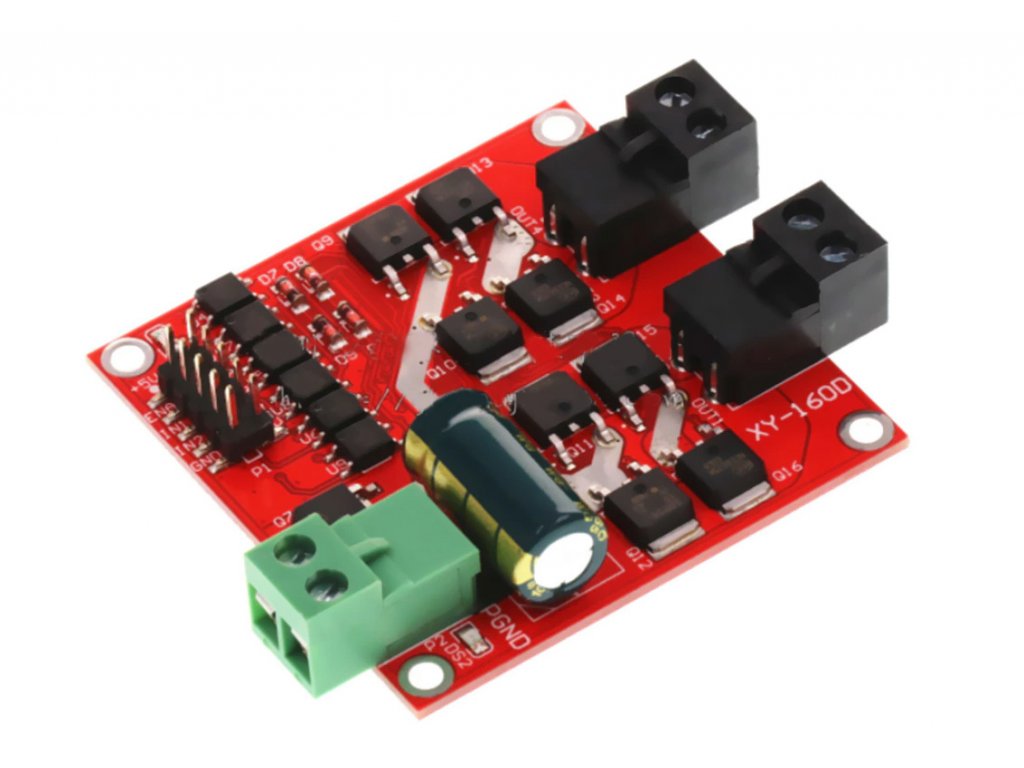

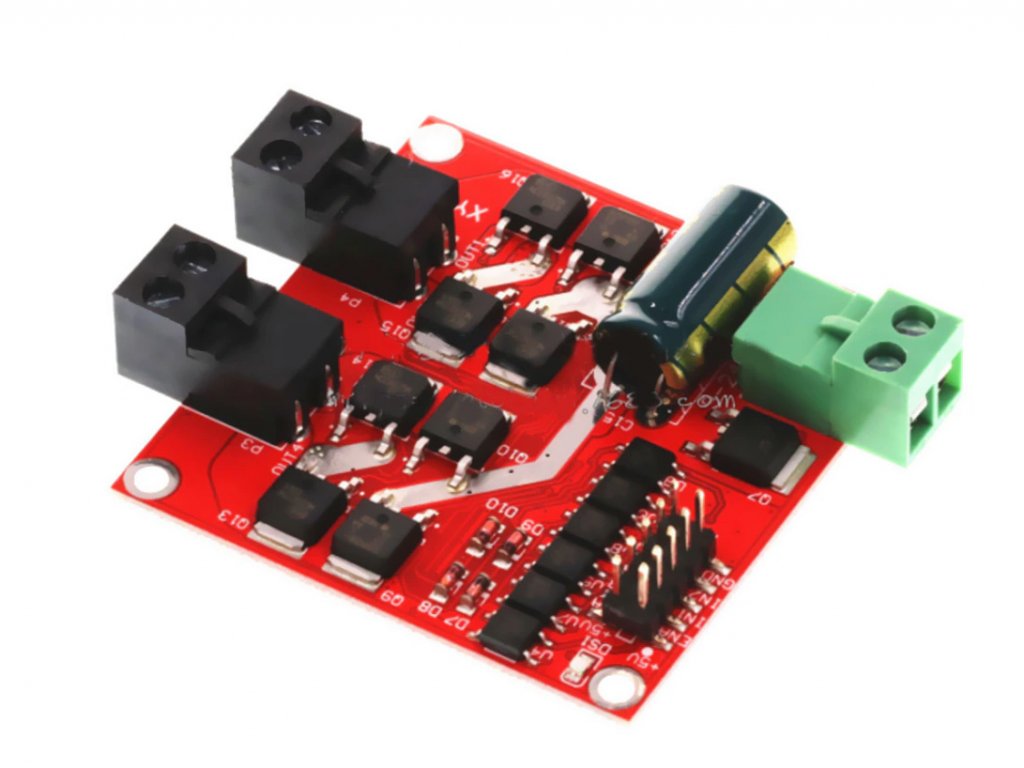

Controller for DC motors 7A 160W, dual motor module

Code: LA143082
€9,88 €8,17 excl. VAT
In stock (10 pcs)
Delivery to:
19/03/2025

Controller for DC motors 7A 160W, dual motor module

Detailed information

Free Shipping
Free Shipping
From 100 EUR
30 Days to Return
30 Days to Return
For Registered
30 Days to Return
30 Days to Return
For Registered Customers
Free Shipping
Free Shipping
For orders from 100 EUR
It Doesn't End With Shipping
Customer Care
We handle complaints within 5 days
Quick dispatch
Quick dispatch
Within 24 hours

Product detailed description

The module allows independent control of two DC motors. The module also allows you to change the direction of rotation of the motors (right/left). The speed can be controlled by PWM control. The module has optocouplers at the inputs to separate the digital part of the module control from the motors.

Connection:

  • ENA1, ENA2 - motor control enable / PWM input
  • IN1, IN2, IN3, IN4 - motor control - direction of rotation, blocking
  • +5V - 5V stabilizer output for power supply of control logic
  • GND - ground

Specifications:

  • Type: double H bridge
  • Logic voltage: 3.3-5V
  • Voltage for motor(s): 7V-24V
  • Logic current: 3-11mA
  • Current per channel: 7A, peak max. 50A
  • Minimum PWM pulse width: 5μs
  • Dimensions: 55x55x13mm.
  • Weight: approx. 32g

Included in delivery:

  • 1pc Controller for DC motors 7A 160W, dual motor module

Remark:

  • This product is not a standalone functional unit and may require professional installation.
  • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

Additional parameters

Category: Motor Drivers
Warranty: 2 years
Weight: 0.029 kg
5
1x
4
0x
3
0x
2
0x
1
0x
Do not fill out this field:
5
L Avatar of author | 13/05/2024
"+5V - výstup 5V stabilizátoru pro napájení ovládací logiky" je zavádějící - měloo by spíše být "+5V - výstup 5V stabilizátoru pro napájení Z ovládací logiky" vstupy jsou galvanicky oddělené a potřebují tedy napájení např. z Arduina nemůžete s nimi teda Arduino napájet - kdyby to někdo takto pochopil
Do not fill out this field:
TS Avatar of author Nestandartně fungující kus 12/03/2025 17:16
Dobrý den, už u druhého zakoupeného řadiče jsem narazil na stejný problém. Zatímce kanál 1 funguje v PWM režimu standartně, druhý kanál má ciltovost na PWM asi 2x vyšší (rozsah PWM 0-1023, 12V DC motor: první kanál má při hodnotě 600 okolo 6V a roste dál lineárně, zatímco chybný kanál už je skoro na 12V). Zároveň s postupem času napětí dodávané chybným kanálem klesá, dokud se motor úplně nezastaví (na prvním kanálu se nemění). Baterie je v pořádku a dodává stabilně 12V s dostatečným proudem. PWM ovládání je také v pořádku a dává oběma kanálům stejný vstup. Všechny vodiče označené v návodu jsou vybaveny pojistkou, přesto se už druhý řadič v poměrně krátké době chová takto. Dělám něco špatně, nebo jde o vadné kusy? Děkuji za odpověď
Reply
MF Avatar of author Nestandartně fungující kus 13/03/2025 07:17
S takovým chováním jsme se doposud nesetkali. Založte nám to jako reklamaci na https://www.laskakit.cz/reklamace/ a po založení dostanete informace, jak se bude postupovat dál.
