PWM MOSFET module F5305S 35VDC 5A, switching plus

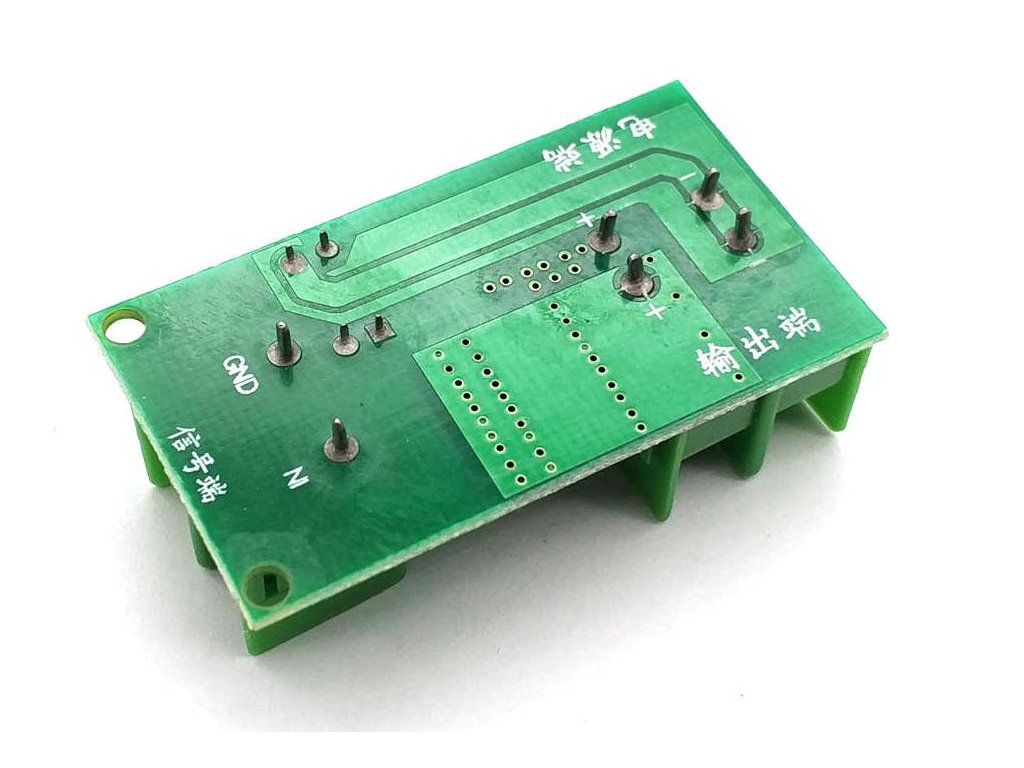

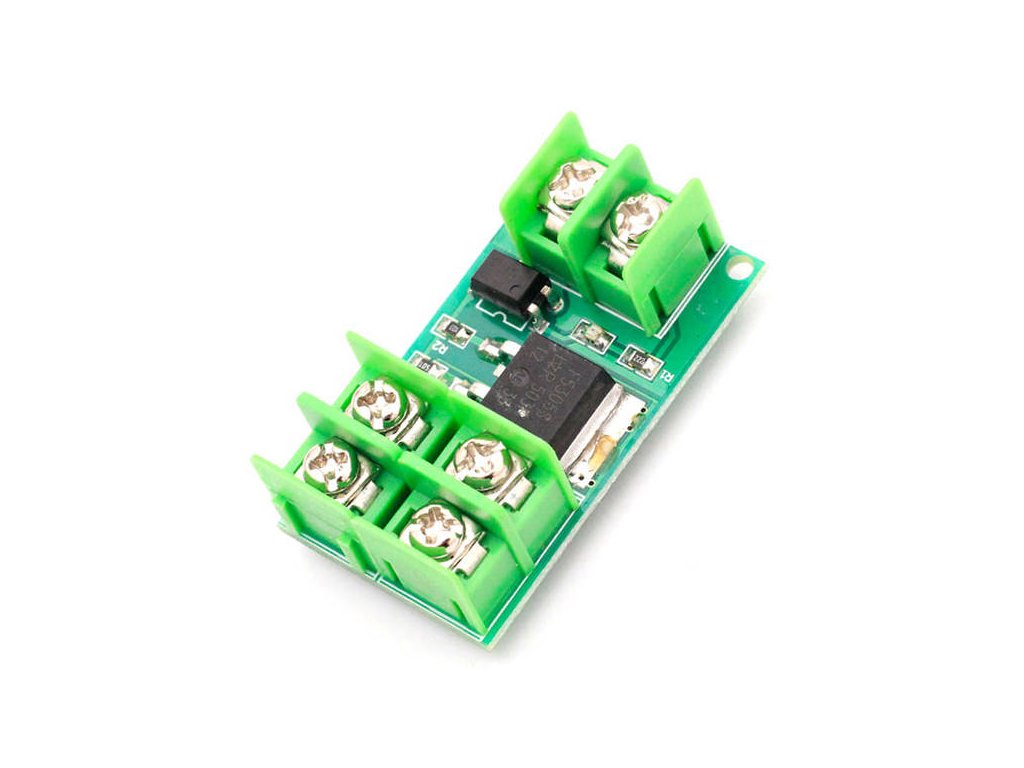

The IRF5305S MOSFET module is based on the IRF5305S P-FET transistor , which can be used to control the speed of DC motors, the brightness of powerful LEDs, heaters, etc.
Thanks to PWM you can control the power of devices such as LED lights, DC motors, etc. Connection of the control signal is by means of a screw terminal block.
Specifications:
- Load voltage: 0-35V
- Control voltage: 3.3-12V
- Output current: 0-5A (Depends on heat dissipation conditions)
- Dimensions: 25x46mm
Included in delivery:
- 1pc PWM MOSFET module F5305S 35VDC 5A, switching plus
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Additional parameters
| Category: | Relay Modules & MOSFET |
|---|---|
| Warranty: | 2 years |
| Weight: | 0.014 kg |
5,0
2 ratings
Add a rating
5
4
3
2
1
5
AB
Andrej Boleslavský
Andrej Boleslavský
Funguje bez problémů a zapojení bylo snadné – potřeboval jsem řídit 12V/5A LED z Arduina (5V signál)
5
R
Roman
Roman
Na spínání kladného napětí například pro napájení audio zesilovače je tento P-MOSFET to pravé. S N-kovým MOSem by to samozřejmě nešlo, protože by si po vypnutí audio zesilovač bral GND ze signálních cest a nevypnul se. Tento P-MOS-FET je proto pro takové věci ideální.
TN
Tomáš Novák
Tomáš Novák
Modul jsem nakonec rozchodil a slouží, ale musel jsem mu věnovat trochu času. Podělím se tu s poznatky, které jsem získal. Modul používám k ovládání jasu LED trubice v akváriu. Modul ovládám pomocí PWM z Raspberry PI Zero (3,3V výstup). MOSFET je spínán pomocí optočlenu, ovšem ovládacích 3,3V nestačí, aby se optočlen plně otevřel. Vzhledem k úbytku napětí na LED diodě je odpor R1 příliš velký. Při použití 5V logiky by mohlo být v pořádku. Vyřešeno výměnou odporu. Dále odpor R2 a R3 je příliš velký a i při nízké spínací frekvenci (100 Hz) se nestíhá nabíjet a vybíjet GATE MOSFET tranzistoru. Výsledkem bylo, že tranzistor byl téměř stále zapnutý. Až při nízkém činiteli plnění bylo znát stmívání. Vyřešeno výměnou odporů R2 a R3 za nižší hodnoty.
Reply
Reply
J
Schéma
jankop
Schéma
jankop
To odkazované schéma https://photos.app.goo.gl/Uq6yu8KYKEmrhJPZ7" je špatně. Tranzistor je nakreslen otočený. Pokud by se chtěl někdo inspirovat, nedopadne nejlépe..
TN
Schéma
Tomáš Novák
Schéma
Tomáš Novák
Pro zajímavost přikládám schéma modulu.
https://photos.app.goo.gl/Uq6yu8KYKEmrhJPZ7
