Openlog microSD Serial Data Logger
Code: LA161033
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Product detailed description

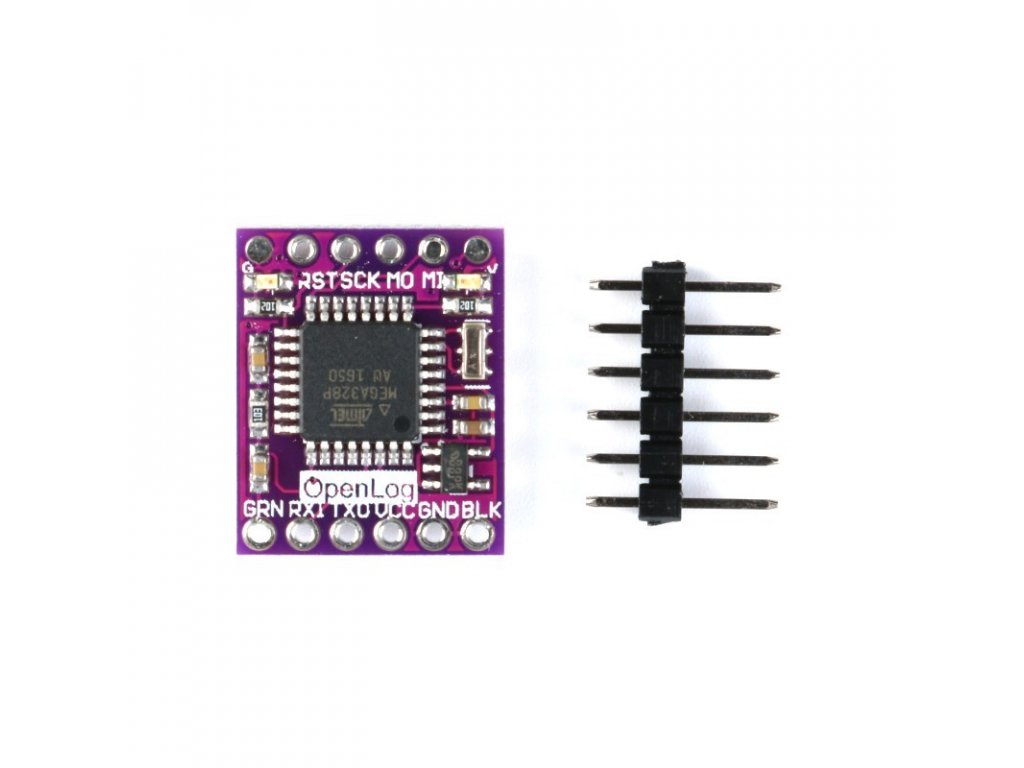

OpenLog is an open source data logger that works over a simple serial connection and supports microSD cards up to 32GB.
The tiny board, only slightly larger than the micro SD itself, has a case on one side and its own Arduino – ATmega328p chip with control firmware on the other.
OpenLog will create a configuration file and a data file on the SD card after the first run, where it will store everything we send it over the serial link.
Specifications:
- Power supply: 3.3-5V
- Support: micro SD card <=32Gb
- Standard SPI and UART interface
- Size: 16x20mm
- Weight: 3g
Included in delivery:
- 1pc Openlog microSD Serial Data Logger
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Remark:
- This product is not a standalone functional unit and may require professional installation.
- We strongly recommend using the official SD card formatting tool - written by the SD Association it solves many of the problems that come with poor formatting!
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Additional parameters
| Category: | Modules for Memory Cards & RTC |
|---|---|
| Warranty: | 2 years |
| Weight: | 0.003 kg |
5,0
2 ratings
Add a rating
5
4
3
2
1
5
OR
Ondřej Růžička
Ondřej Růžička
Skvělé, funguje na první zapnutí
5
R
Robert
Robert
Jediné co chybí je časové razítko. Jinak na jednoduché zaznamenávání čehokoli - bomba.
V
komunikace s datalogerem
Vláďa
komunikace s datalogerem
Vláďa
Dobrý den,
marně hledám v popisech, jak se s datalogerem komunikuje. Návod typu "připojíme k arduinu" mi toho moc neřekne, protože s arduinem nedělám. Dělám všechno se silabsama, což je taková hodně dobře vylepšená stará dobrá 8051.
Konkrétně mi jde o to, že tam jsou mimo TX a RX ještě dva signály a co tedy s nimi? Předpokládám, že jeden by mohl přepínat režim pro zadávání příkazů a režim pro ukládání dat a čekal bych že ten druhý bude řídit tok dat, pokud karta zrovna zapisuje blok a chvilku jí to trvá, abych na ní počkal. Dá se o tom někde něco najít? Nejspíš by takový popis komunikace byl užitečný pro víc lidí. Dataloger vypadá sympaticky a né každý zná arduino.
Děkuji. Vláďa
Reply
Reply
V
komunikace s datalogerem
Vláďa
komunikace s datalogerem
Vláďa
Takže si nakonec odpovím sám. Po delším hledání jsem nakonec zjistil, že ty dva dráty jsou sice ve schematu datalogeru označené jako CTS a DTR, ale CTS je spojený se zemí a na DTR je přes kondenzátor připojený reset. Takže záhada je vyřešená, oba dráty jsou na nic. Právě bych čekal, že budou řídit přenos dat, když se na kartu zapisuje blok, aby se v té době nic neposílalo, případně že tím půjde přepínat zápis dat a příkazový režim.
Hodně se v popisu datalogeru řeší opakování nebo i předefinování znaku pro Escape, kterým se přechází ze zázpisu dat do příkazového režimu. Při zápisu v ASCII v pohodě, ale pri zápisu binárních dat z převodníku se ta kombinace může vyskytnout, je to nedořešený problém. Obvykle převodníky lítají aspoň o 1 dílek. Pokud se takle kombinace v datech vyskytne, není zas taková chyba, když číslo jednou o jednu snížíme a podruhé zvýšíme.
