    microSD Card SPI module

    Code: LA161000
    2 ratings
    422 microsd card modul spi
    €1,11 €0,92 excl. VAT
    Momentálně nedostupné
    The item has been sold out…

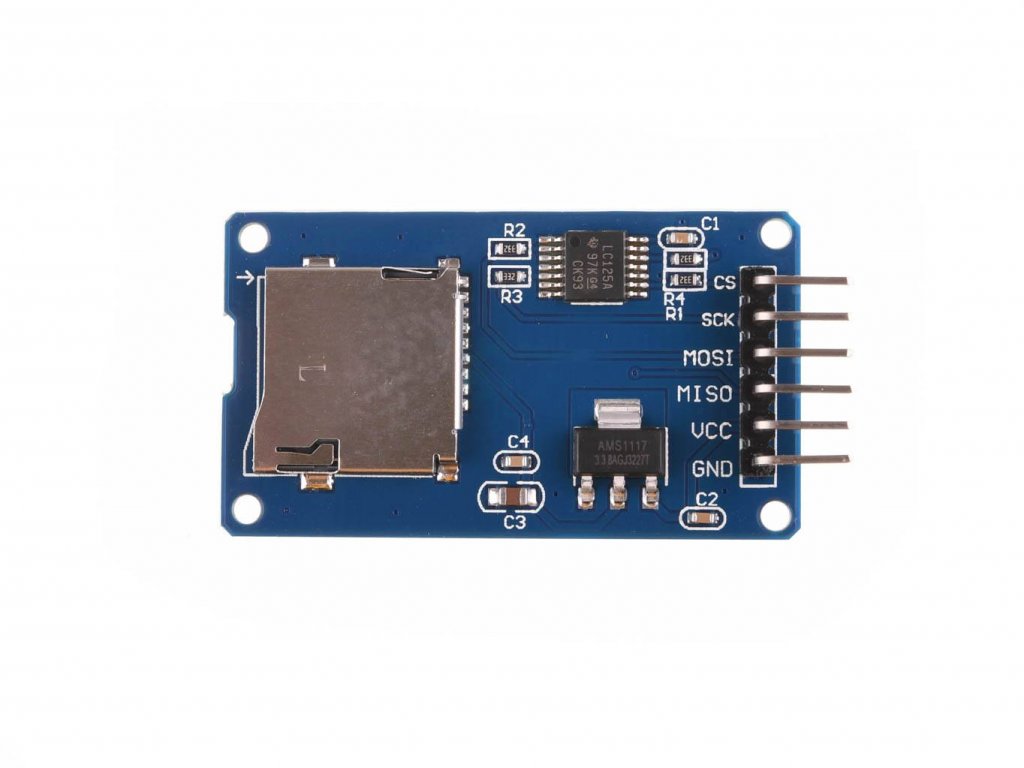

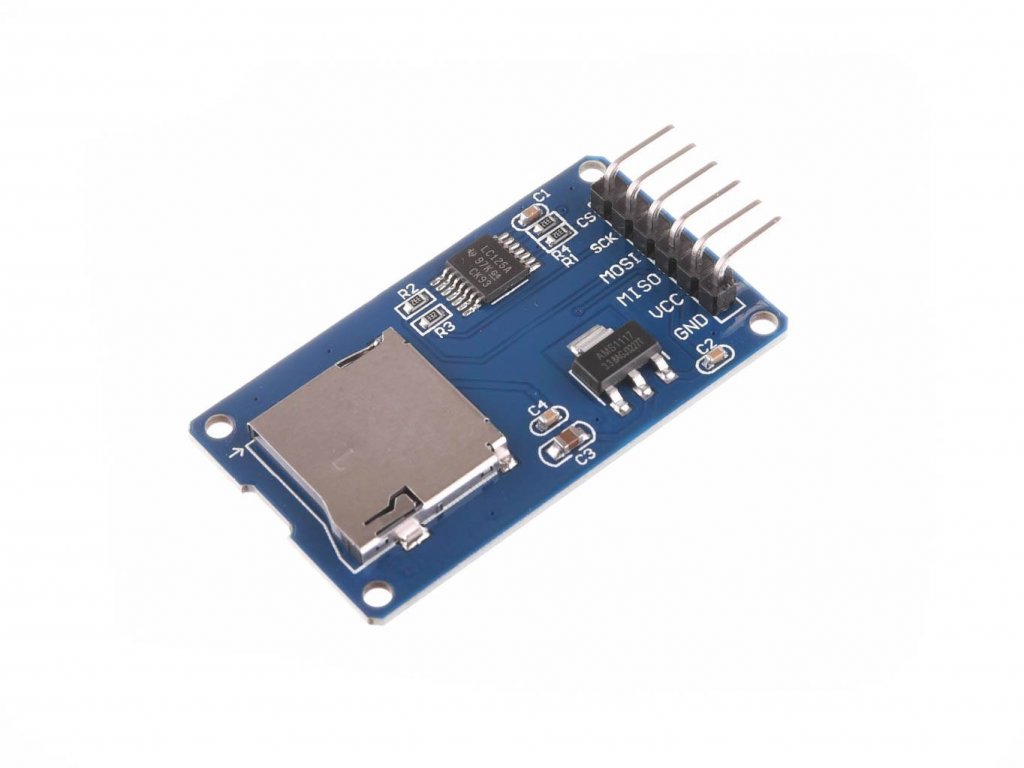

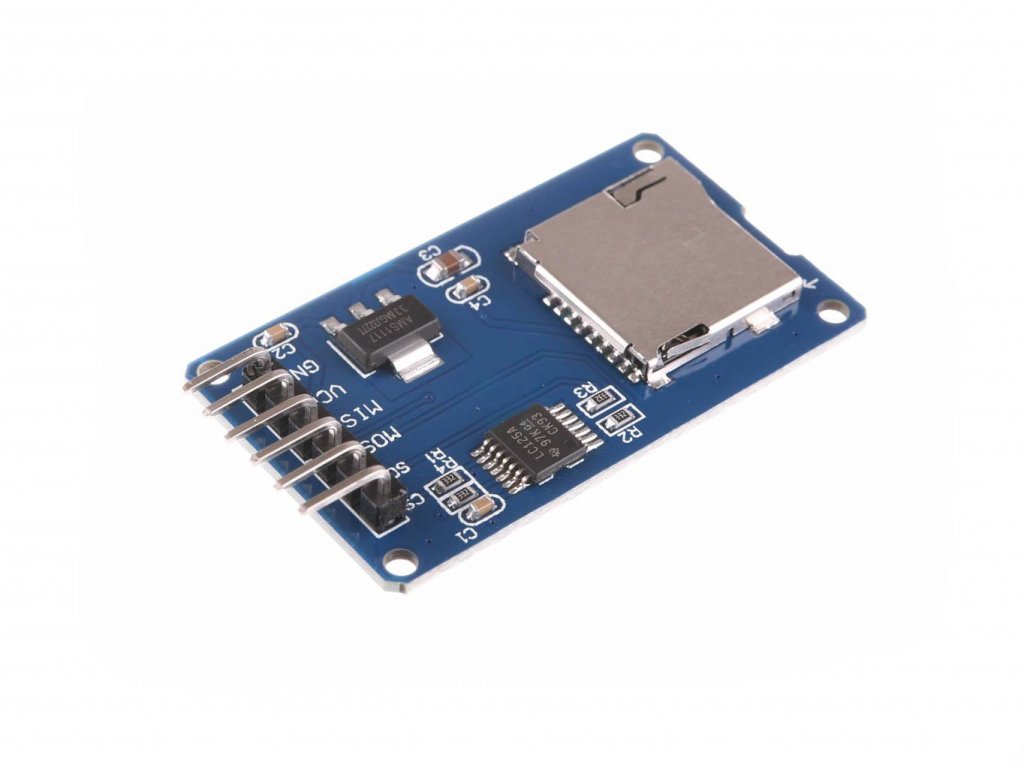

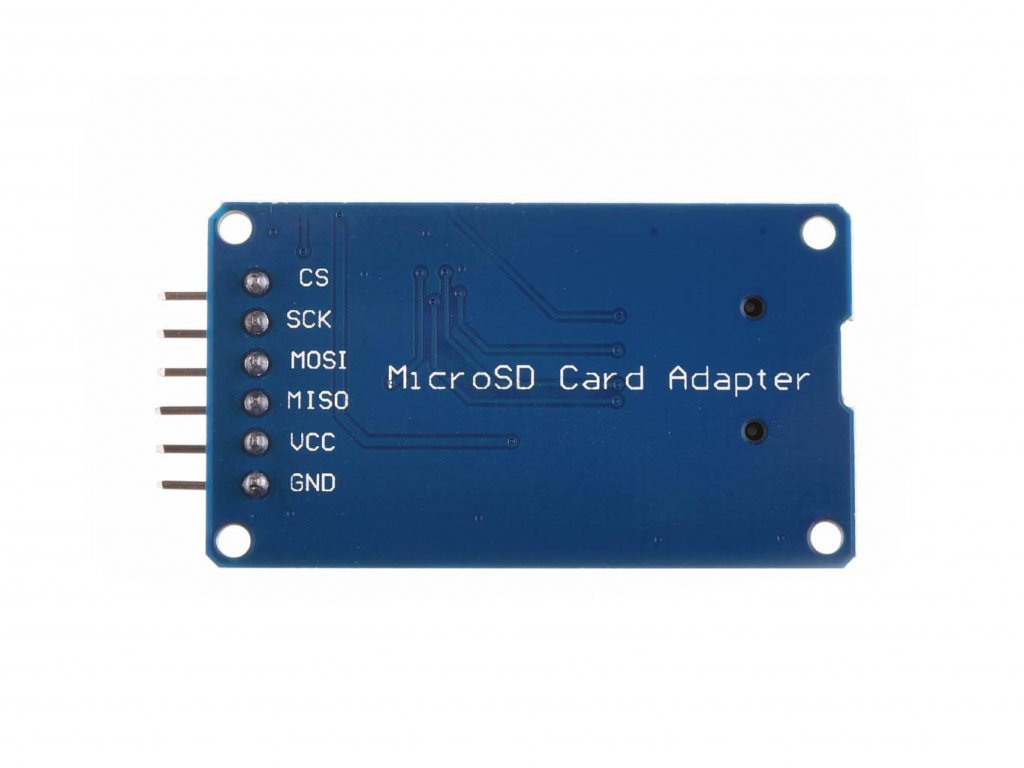

    Module with microSD card slot for data storage and retrieval, communicating with the board via SPI bus.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Product detailed description

    the microSD Card module helps you store data from applications on a microSD card. It couldn't be easier. It is easily linked to Arduino. Can be used for microSD card - for example for MP3 players, control systems and data acquisition (thermometers, hygrometers, etc.).

    Specifications:

    • Power supply: 5V
    • Support Micro SD card (<=2Gb), Mirco SDHC card (<=32Gb)
    • Standard 5V SPI interface (module includes logic level converter)
    • Size: 42x24x12mm
    • Weight: 5g

    Included in delivery:

    • 1pc microSD Card module SPI

    Remark:

    • This product is not a standalone functional unit and may require professional installation.
    • We strongly recommend using the official SD card formatting tool - written by the SD Association it solves many of the problems that come with poor formatting!
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

    Additional parameters

    Category: Modules for Memory Cards & RTC
    Warranty: 2 years
    Weight: 0.005 kg
    The item has been sold out…
    foto 3
    Ai-Thinker ESP32-S 2.4GHz WiFi+Bluetooth Module
    Skladem (3 pcs)
    €2,39 excl. VAT
    €2,89

    Ai-Thinker ESP32-S module with an ESP32 chip that allows it to communicate wirelessly via WiFi and Bluetooth.

    LA100065
    4,5 2 ratings
    5
    1x
    4
    1x
    3
    0x
    2
    0x
    1
    0x
    Do not fill out this field:
    4
    FD Avatar of author | 08/09/2020
    Perfektní, jen pro práci s napětím 3,3V (esp8266) je potřebná drobná úprava - viz https://www.youtube.com/watch?v=JxjZXf7veMM
    5
    LK Avatar of author | 08/04/2020
    Deska funguje bez problémů, akorát tedy alespoň v mém případě navzdory popisu vyžadovala 5V, aby fungovala. Na 3,3V se nehlásila.
    Do not fill out this field:
    V Avatar of author Nechodí paralelně s jiným SPI Zařízením 30/08/2024 21:02
    Modul sám o sobě chodí (po úpravě na 3.3V napájení, bohužel přestavba je nurná protože laskakit EPaper driver nemá vývod 5V ) , takže vadný není (SDHC kartu načte bez problémů). Nicméně pokud je na SPI připojený společně s RFM69, tak spolehlivě zablokuje komunikaci s RFM69 ( i když v něm není vložená SD Karta). Po nahrazení obyčejným SD modulem ( s redukcí karty SD na SDHC), tak zapojení a software chodí. Typuju spíš nějakou záludnost od vestavěného převodníku úrovní, ale k dalšímu výzkumu jsem se neodhodlal. Nějaký jiný typ ?
    Reply
    V Avatar of author Nechodí paralelně s jiným SPI Zařízením - a už jo 30/08/2024 21:49
    Trochu mi to nedalo, měl jsem podezření že binec na sběrnici má na svědomí instalovaný převodník logických úrovní (LC125A ) který je po modifikaci na 3.3V zbytečný, po jeho demontáži a propojení pinů 2-3, 5-6, 8-9, 11-12 i připojené rádio začalo chodit.
    KL Avatar of author Nechodí paralelně s jiným SPI Zařízením 30/08/2024 21:40
    Pro naší desky radši použijte https://www.laskakit.cz/laskakit-microsd-card-modul/ , vyzkoušené s RFM69 ale nemáme.
    J Avatar of author Zápis nefunkční 11/05/2023 11:27
    Na doručené desce chybí odpor R1 (3k3). nevšiml jsem si toho, číst kartu šlo, ale zápis nefunkční. (Použito na NANO; CS = 10, MOSI = 11, MISO = 12, SCK = 13) I po doplnění chybějícím odporem nelze otevřít pro zápis. Zkoušel jsem i jiné karty - funkční pouze přečtení adresáře.
    Reply
    L Avatar of author Dotaz na schema 31/08/2022 09:22
    Rád bych se zeptal, zda je možné dát k dispozici schéma - vzhledem k možnému problému s CS signálem. Děkuji
    Reply
    MF Avatar of author Dotaz na schema 31/08/2022 11:18
    Dobrý den, schéma k tomuto modulu bohužel není k dispozici.
    MJ Avatar of author Nevhodné pro více SPI zařízení! 14/07/2022 15:59
    Tento modul bohužel obsahuje designovou chybu v elektronice na desce, která sice umožňuje připojení na 5V, ale oproti 3,3V verzi modulu pro SD kartu správně neprovede "odpojení" SPI pokud se s tímto modulem nekomunikuje. Pokud máte SPI pouze pro tento modul, vůbec to nevadí, pokud ale na SPI připojujete více modulů (u mě třeba ještě modul NRF24L01) pak správně nefunguje adresování přes CS pin, protože SD modul je stále aktivní!
    Reply
