    Home / Development Boards / ESP / LilyGO TTGO TO ESP8266 SH110 1.3" OLED Weather Station WiFi Module

    LilyGO TTGO TO ESP8266 SH110 1.3" OLED Weather Station WiFi Module

    Code: LA100085
    2 ratings
    Brand: LilyGO
    LilyGO TTGO TO ESP8266 SH110 1.3" OLED Meteostanice WiFi Modul
    €19,83 €16,39 excl. VAT
    Skladem (3 pcs)
    Delivery to:
    16/12/2024

    Board from LilyGO TTGO suitable for construction, with buttons, OLED display and the possibility of wireless communication using WiFi.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Product detailed description

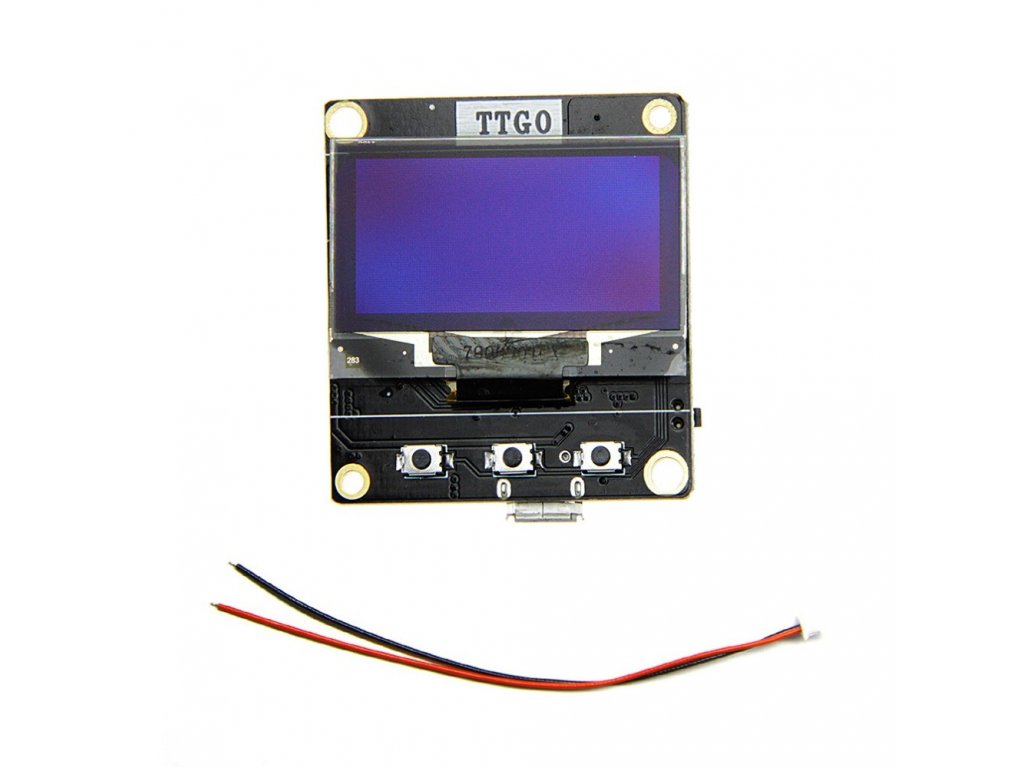

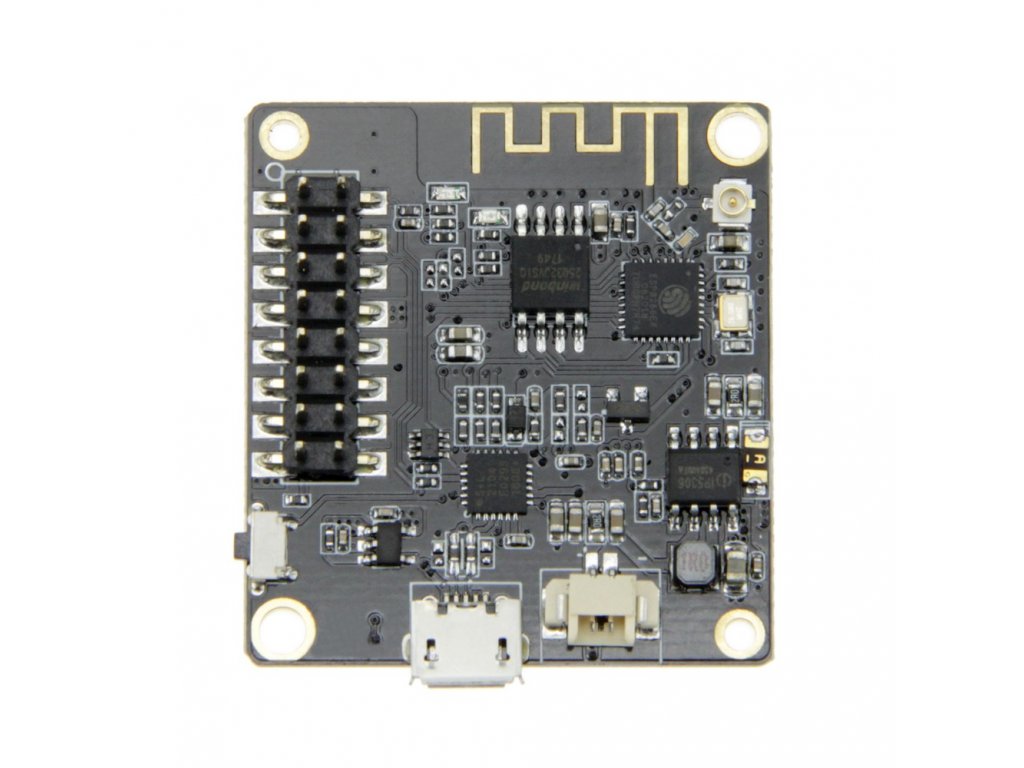

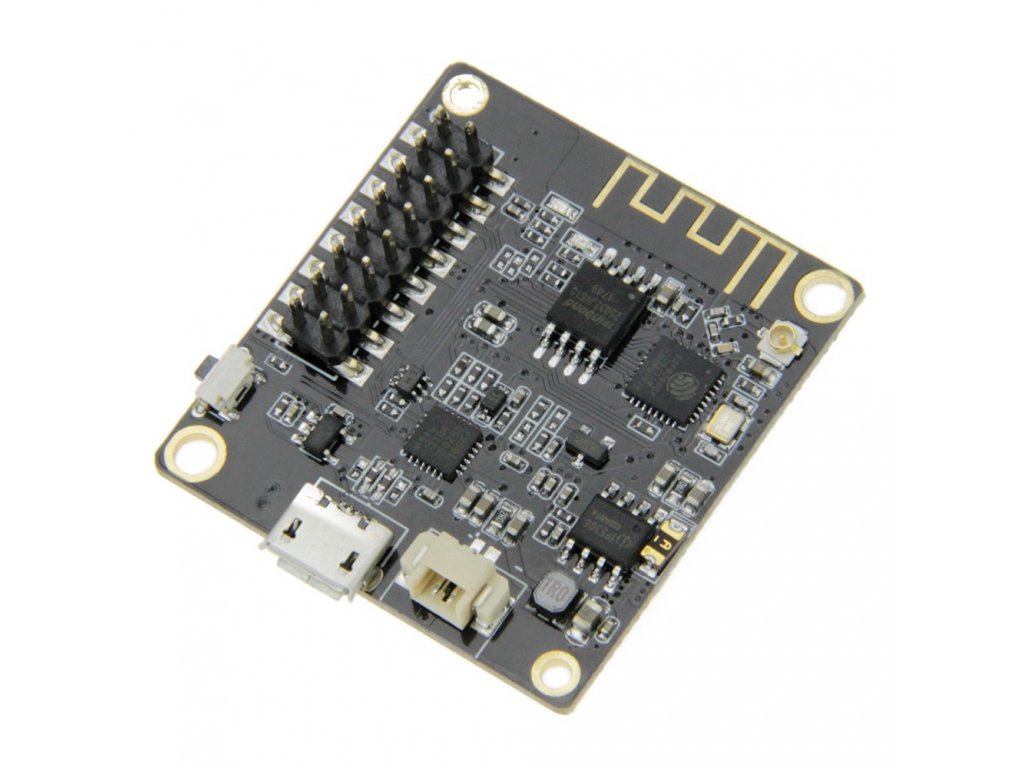

    LilyGO TTGO TO ESP8266 SH110 1.3" OLED Weather Station WiFi Module

    Specifications:

    • SH1106 1.3inch OLED （SDA-D1,SCL-D2）
    • Battery power switch
    • Lithium battery interface, 500mA Max charging current
    • Antenna pedestal
    • Button（D6,D8,D7）
    • Microcontroller: ESP-8266EX
    • Operating Voltage: 3.3V
    • Digital I/O Pins ： 8
    • Analog Input Pins ： 1(Max input: 3.2V)
    • Clock Speed: 80MHz/160MHz
    • Flash: 2M bytes
    • Working current ： 70~80 mA

    Included in delivery:

    • 1pc LilyGO TTGO TO ESP8266 SH110 1.3" OLED Weather Station WiFi Module

    Remark:

    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

    Additional parameters

    Category: ESP Development Boards
    Warranty: 2 years
    Weight: 0.018 kg
    Type: ESP
    Logical levels: 3.3V
    I/O pins: 8
    PWM pins: 7
    ADC pins: 1
    Frequency: 26MHz
    Flash memory: 2MB
    SRAM memory: 32kB
    EEPROM memory: Ne
    Connector with battery charger: Yes
    Microcontroller: ESP8266EX
    Converter: CP2104
    Bluetooth: No
    WiFi: Yes
    5,0 2 ratings
    5
    2x
    4
    0x
    3
    0x
    2
    0x
    1
    0x
    Do not fill out this field:
    5
    PT Avatar of author | 28/04/2023
    Výrobek mohu jenom pochválit pro oživení oled mi pomohlo toto #include #include #include void setup() { Wire.begin(5, 4); //SDA, SCL
    5
    DM Avatar of author | 13/11/2021
    velmi spokojen. velmi jednoduche. zajimave: arduino,displey,tlacitko,wireless,drat vypada bordel na stole. celkem TTGO jeden vse jednoduche a nadherne maly rozmer.
    Do not fill out this field:
    P Avatar of author externi antena 10/01/2024 20:48
    Zdravim, jak zprovoznim externi konektor pro antenu?
    Reply
    J Avatar of author Externí ANT 03/02/2024 16:21
    Dobrý den, na základě produktových fotografií usuzuji, že pro použití externí antény bude zapotřebí přepájet rezistor u PCB antény. (Jděte podle cesty z PCB antény k rezistoru). Tak určíte rezistor, který přesunete. Pro určení nové pozice rezistoru a uvedení do chodu IPEX konektoru externí antény, doporučuji jít stejnou cestou. (Jděte po cestě od IPEX konektoru, až po novou pozici pro rezistor a zde jej přesuňte). Nyní bude deska využívat IPEX konektor pro externí anténu. Snad informace bude přínosná :)
    MF Avatar of author externi antena 19/01/2024 11:19
    Dobrý den, u tohoto modulu stačí externí anténu připojit do konektoru na desce. Není potřeba nijak na desce upravovat.
    PU Avatar of author 08/07/2022 23:03

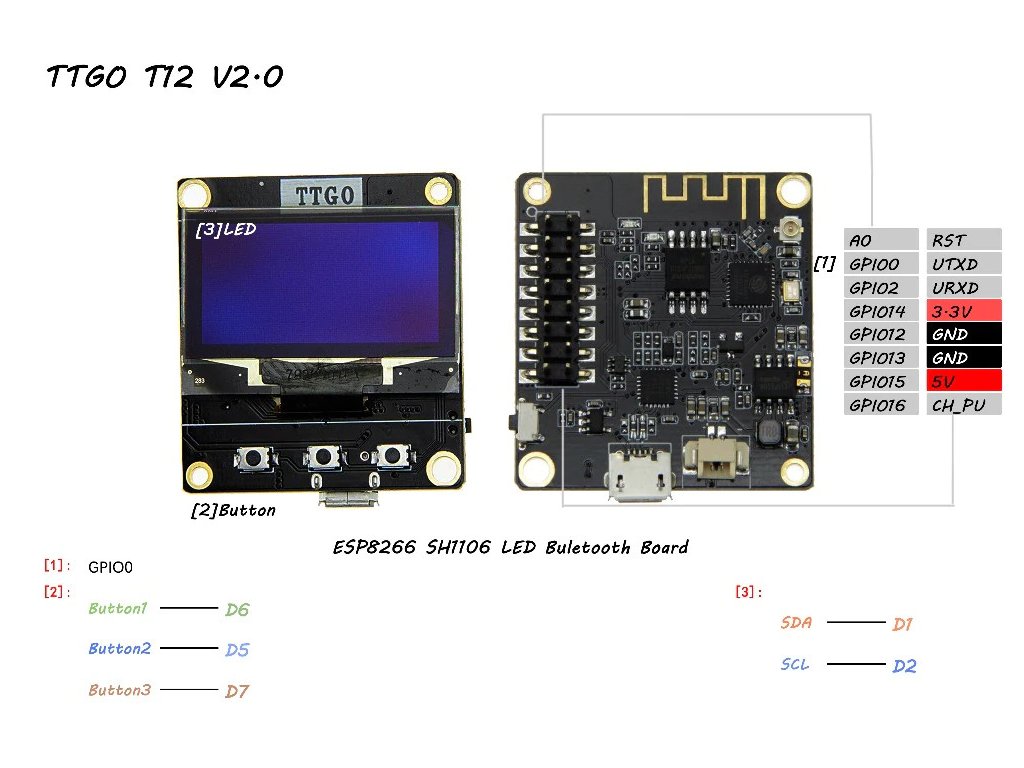

    Podělím se o své první zkušensti s prací s tímto modulem. Na úvod předesílám, že jsem v nedávné době pracoval s WEMOS-D1 mini 8266 modulem a 1,3" OLED I2C displejem 128x64. Měl jsem tedy představu, že tímto LILY modulem by mohla konstrukce být kompaktnější. Narazil jsem ale na několik odlišností, které mě do začátku trošku potrápily. Informace zde uváděné jsou získané během dvou večerů laborování a nemusí to být tedy kompletní sada záludností. 1. oproti jiným modulům je přehozené SDA a SCL. Je potřeba na to pamatovat při definici instace SH1106 display (0x3c, SCL, SDA); (používám knihovnu SH1106.h. To odpovídá i informaci v popisu, jen je tomu potřeba věnovat pozornost. 2. v popisu modulu převzatém od výrobce je rozpor v informacích o zapojení tří tlačítek. V textovém popisu je uvedeno D6,D8,D7, v popisku pod obrázkem je uvedeno D6,D5,D7. Tak nějak intuitivně bych očekával pořadí tlačítek uvedené zleva doprava. Není tomu tak. Reálně jsou tlačítka v pořadí zleva (máme-li modul orientovaný tak, že jsou pod displejem) zapojena na porty D6, D7, D5. Tedy GPIO12, GPIO14, GPIO13. Tlačítka jsou v klidovém stavu v log. 1, sepnutím jdou do "0". Zde bych ještě podotknul, že modul, který jsem obdržel, je oproti ilustračním obrázkům v detailech odlišný a na destičce je u tlačítek potisk, který realitě odpovídá. 3. pro Arduino IDE jsem zvolil "Generic ESP8266 Module" 4. WiFi část funguje bez problémů, k tomu nemám, co dodat, zde jsem na žádné problémy nenarazil. 5. při uploadu programu do modulu se občas stane, že dle Arduino IDE proběhne upload korektně, ale modul se zasekne a je potřeba několikrát resetovat, případně odpojit a znovu připojit a nahrát program znova. Je to trošku otrava, a zejména pokud v programu budete ladit drobné funkční nuance, nemáte jstotu, že máte nahranou opravdu poslední verzi. Dá se to sice obejít nějakou identifikací na začátku, ale musí se s tím počítat. 6. Modul se hlásí, že má 4MB paměti, v popisku od výrobce je uvedno 2MB. Jak je to doopravdy, jsem nezkoumal. Toť zatím vše, snad to někomu pomůže.
