    Product detailed description

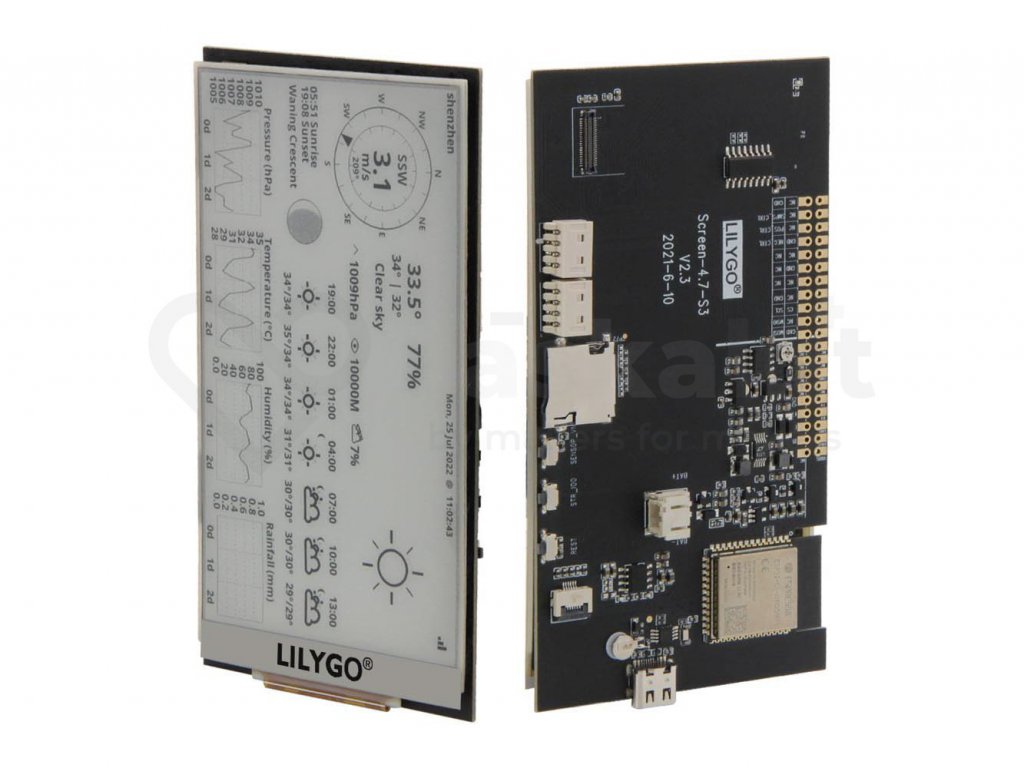

    Lilygo comes with its newest product containing an ePaper display and it is 4.7" in size with 540x960px resolution.

    The T5 4.7" ePaper can display 16 shades of grey in addition to black. In addition, ePaper also supports partial redrawing, so it is not necessary to redraw the whole display, but only part of it.

    The consumption of the entire board in the most economical mode is only 170uA thanks to the ESP32 microcontroller (8MB PSRAM, 16MB FLASH) and a clever design adapted for the lowest possible power consumption, so it is suitable for battery power. The ePaper display can also be equipped with a touch layer so that the device can respond to commands. In addition to the touch controls, there are five buttons on the board.

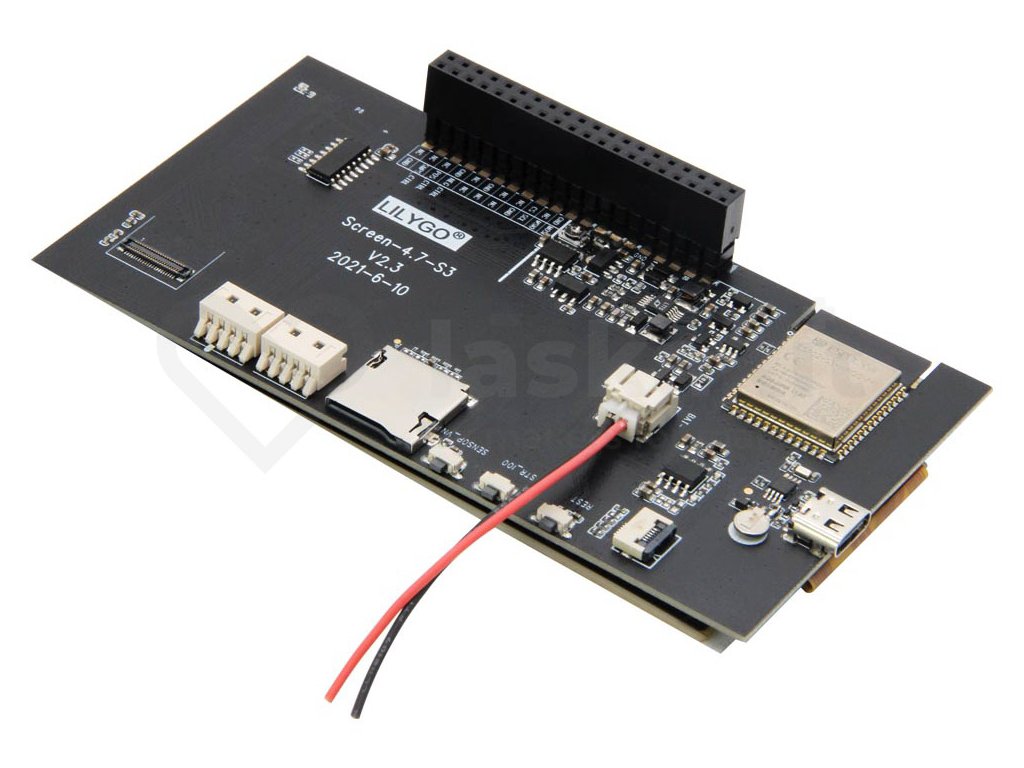

    On the board you can still find molex connectors with power supply and GPIO pins. You can connect various sensors or even a microSD card to these connectors. The board can be powered from a USB-C connector, 18650 battery or other battery connected via a 2mm connector.

    The battery is charged by a charging circuit that is located directly on the board, on the board you will also find a protection circuit that protects against over-discharge. Programming is done via the same USB-C connector as the power supply.

    LILYGO_T5-4.7_inch_v2-3

    Specifications:

    • Version: V2.3
    • IO: ESP32-S3
    • Operating voltage: 3.3V
    • Interface: 3-wire SPI, 4-wire SPI
    • Display color: black, white
    • Gray level: 2
    • Full refresh time: 8s
    • Refresh power: 26.4mW(typ.)
    • Standby power: <0.017mW
    • Viewing angle: >170°

    Included in delivery:

    • 1pc LilyGO TTGO T5-4.7" E-Paper ESP32 WiFi Module

    Remark:

    • The connector of the cavity rail is soldered to the module see 3 photos
    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

    Additional parameters

    Category: Retired
    Warranty: 2 years
    Weight: 0.102 kg
    Type: ESP
    Logical levels: 3.3V
    I/O pins: 7
    PWM pins: 7
    ADC pins: 7
    Frequency: 40MHz
    Flash memory: 16MB
    SRAM memory: 8MB
    EEPROM memory: Ne
    Connector with battery charger: No
    Microcontroller: ESP32
    Converter: CP2104
    Bluetooth: Yes
    WiFi: Yes
    LaskaKit laskakit espink 4 26 esp32 s3 e paper 3
    LaskaKit ESPink-4.26 ESP32-S3 e-Paper
    Momentálně nedostupné
    €49,36 excl. VAT
    €59,72

    ePaper displays are gaining incredible popularity and it's no wonder. Above all, the very low power consumption and wide viewing angle make the ePaper so popular. But what does...

    LA100006
    5,0 2 ratings
    5
    2x
    4
    0x
    3
    0x
    2
    0x
    1
    0x
    Do not fill out this field:
    5
    I Avatar of author | 24/01/2024
    Trochu som sa pohral s layoutom a opravil zobrazenie LiPol baterie... Ak by niekto chcel, najde to tu https://github.com/ingbrzy/LilyGo-EPD-4-7-OWM-Weather-Display
    5
    DV Avatar of author | 11/06/2022
    Super modul pro pouziti s ESPHome. Knihovny jeste nejsou uplne "dospele", ale daji se pouzit. Se zde nabizenymi LiPo bateriemi funguje perfektne, i nabijeni. Jedine minus je celkem vysoka spotreba celeho zarizeni, i v deep sleepu si vezme celkem dost.
    Do not fill out this field:
    L Avatar of author Meteostanice 15/05/2024 12:53
    Po x hodinách snahy se zeptám také zde. Nejde mi zkompilovat projekt meteostanice. Vždy to končí na ArduinoJson knihovně. Zkoušel jsem X verzí a vždy skončím na chybě, kterou jsem popsal zde: https://github.com/Xinyuan-LilyGO/LilyGo-EPD-4-7-OWM-Weather-Display/issues/8 Nevíte prosím jak to vyřešit? Už jsem to zkoušel i na více počítačích, abych vyřadil možnost nesouladu knihoven.
    Reply
    JM Avatar of author LilyGO Weather app v ESP-IDF a SDL3 27/09/2024 06:53
    Vytvořil jsem novou verzi aplikace tentokrát s použitím ESP-IDF a SDL3 jako grafické knihonvy. Výhoda je, že je možné použít TrueType fotny a upravit si layout podle potřeb. Kód je k dispozici na: https://github.com/georgik/esp32-weather-display Ocením komentáře, připomínky a pull requesty.
    L Avatar of author ESP32 S3 vs ESP32 Wrover 16/05/2024 10:06
    Po dalším dlouhém hledání jsem zjistil, že tato nová verze bohužel není s většinou kódů včetně meteostanice kompatibilní :(
    L Avatar of author Update 15/05/2024 16:48
    Povedlo se mi to zkompilovat a nahrát. Problém je ten, že to jde pouze s ArduinoJson v 6.19.4. Nicméně po nahrání to umrtví eink displej a zůstává tam předchozí obraz. V tomto stavu nereaguje displej ani na reset. Pokud nahraji zde ukázkový kód od Laska Kit, je to v pořádku a funkční. Poradíte prosím někdo co s tím?
    Avatar of author Zivyobraz 09/03/2024 01:26
    Našla by se dobrá duše co upraví kód pro zóny obraz?
    Reply
    AM Avatar of author Prepojenie s Raspberry Pi 21/02/2024 17:06
    Dobrý deň, akým spôsobom komunikovať medzi týmto EPD a Raspberry Pi? Existuje nejaký tutoriál alebo dokumentácia? Mne sa, žiaľ, nepodarilo nič nájsť. Vopred ďakujem za odpoveď! Adam :)
    Reply
    HK Avatar of author Krabička na modul a 18650 LiPo článek 17/01/2024 18:06
    Krabička v odkazech mě úplně nenadchla, tak jsem spáchal vlastní návrh. Chcete-li, tady roste. Počítá s jedním Sony 18650 LiPo článkem. https://cad.onshape.com/documents/e5b15ba3d39acbbffa32f477/w/8ee73c756cabcc9d79227b6b/e/eb53cd1d4d08443d6d96470c?renderMode=0&uiState=65a806efeda42879eb6877b0 K získání STL stačí kliknout pravou myší na díl vlevo v sekci Parts -> Export.
    Reply
    ZŠ Avatar of author Nesedí popis s obrázkem. 23/10/2023 12:30
    Dobrý den, chci se zeptat co dostanu když si objednám LilyGO TTGO T5-4.7" E-Paper ESP32 WiFi Modul. V popisu je tři konektory MOLEX a pět ovládacích tlačítek. Na všech obrázcích snad mimo jednoho jsou dva MOLEX konektory a tři ovládací tlačítka. Tak kde je pravda v popisu nebo na obrázku.
    Reply
    MF Avatar of author Nesedí popis s obrázkem. 23/10/2023 12:37
    Dobrý den, v tuto chvíli jsou k dispozici už jen nejnovější verze se dvěma Molex konektory. Popis jsme upravili, aby přesněji odpovídal aktuální situaci. Verze se třemi konektory již nadále nebudou.
    J Avatar of author Touch screen 31/01/2023 20:55
    Dobry den, dal by sa niekde najst aj ukazkovy program na touch pridavny panel ktory nate v ponuke. A este by ma zaujimalo ci ma niekto skusenosti ako dlho vydrzi pripojena bateria. Dakujem Jan
    Reply
    PV Avatar of author Konektory 13/01/2023 10:00
    Chcem sa opýtať, či máte tie konektory MOLEX v ponuke? Našiel som síce nejaký prepojovací kábel, ale konektory M aj F nie...
    Reply
    MF Avatar of author Konektory 13/01/2023 11:54
    Dobrý den, bohužel tyto konkrétní konektory v nabídce nemáme.
    VG Avatar of author 13/01/2023 09:56
    Můj kus dost pískal. Nechtěl jsem přes Vánoce čekat na reklamaci, tak jsem přepájel SMD kondenzátory, připájené na kabelu mezi deskou a displejem a vyřešeno.
    Reply
    T Avatar of author 10/04/2023 18:06
    Napodobne. Piska ale len v pripade pouzitia USB-C napajania. Ked ho pripojim na 18650 bateriu, tak piskanie vobec nie je.
    PM Avatar of author Rychlost obnovy displeje 05/12/2022 16:43
    Dobrý den, myslíte si prosím, že display zvládne v pohodě obnovovat v sekundových intervalech odpočet času? Na cca 1/3 displeje bych měl rád countdown timer po sekundách. Bude displej stíhat obnovu, aby byly sekundy čitelné? Díky za názror. A druhý dotaz - máte prosím v nabídce konektory pro připojení datových signálů z této desky?
    Reply
    MF Avatar of author Rychlost obnovy displeje 08/12/2022 06:14
    Dobrý den, když si pročtete specifikaci v popisu zboží, tak zjistíte, že displej na překreslení potřebuje cca 8s. Takže pro Váš účel se použít nedá. E-paper displeje nejsou určeny k zobrazování dynamicky se měnících informací v krátkých časových intervalech pod cca 10s.
    JM Avatar of author Návod jak rozchodit projekt s meteo display 24/06/2022 17:01

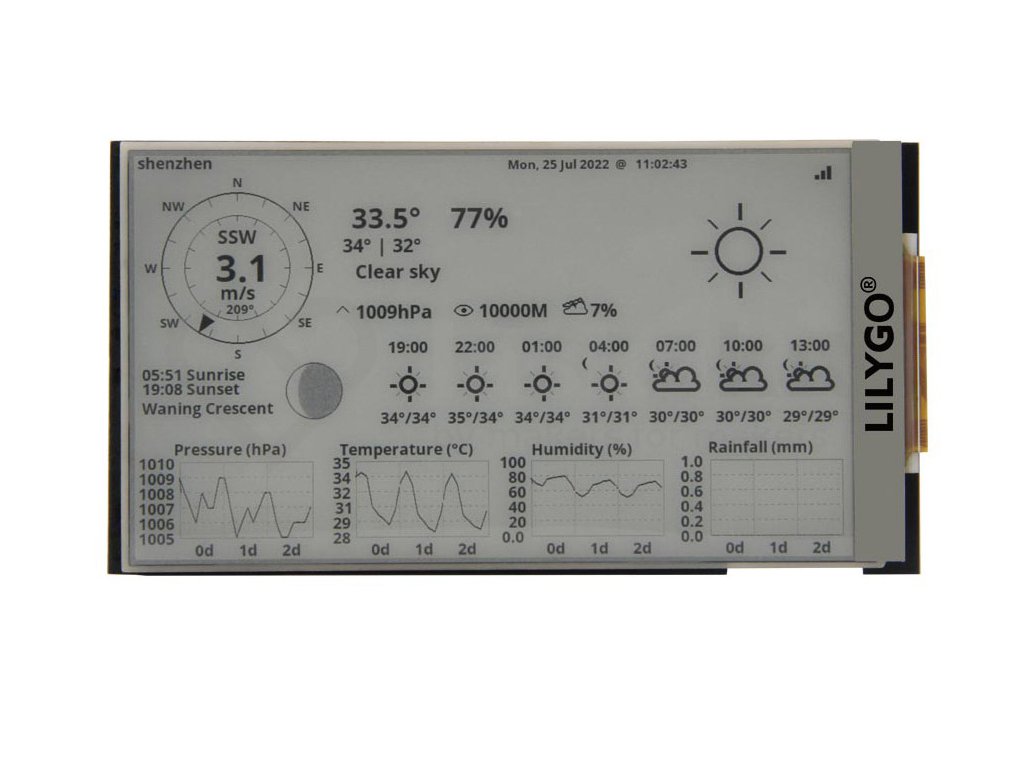

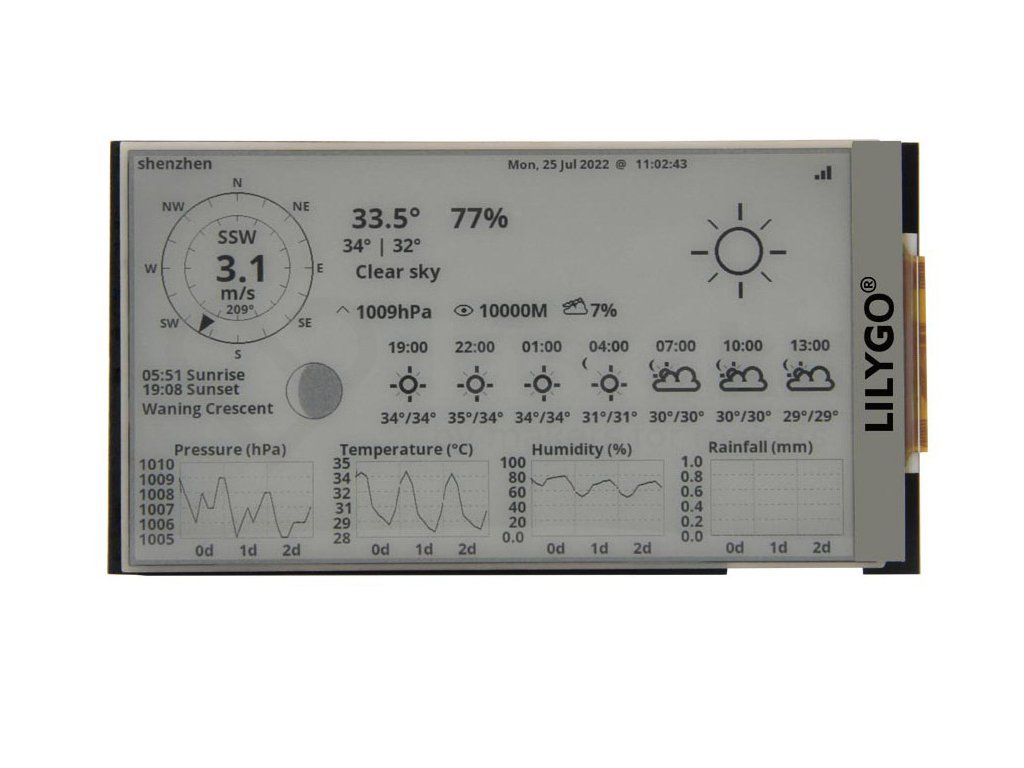

    Dal jsem dohromady postup pro Weather Display: https://georgik.rocks/weather-display-for-lilygo-ttgo-t5-4-7-e-paper-esp32-deployed-using-arduino-ide-2-0/ Výsledek je velice pěkný. Překvapilo mě, že holder na baterii není součástí balení. Nakonec jsem použil malé LiPo, které se dá krásně nabíjet přes USB. Uživatele macOS a Windows může překvapit extra instalace driveru, pro komunikaci s deskou, protože je použitý jiný chip než pro většinu Espressif Dev Boardu. Linux fungoval pro vývoj bez problémů.
    Reply
    JM Avatar of author Verze s ESP-IDF 27/09/2024 06:56
    Mrkněte na novu verzi s použitím ESP-IDF: https://github.com/georgik/esp32-weather-display
    V Avatar of author Stále platí 01/06/2024 20:06
    Zdravím, myslíte, že to po skoro 2 letech stále funguje? Píše mi to hromadu chyb, které v návodu nejsou. :)
    MF Avatar of author Doplněk návodu 10/10/2023 14:26
    Dobrý den, děkuji za návod, doporučil bych pouze dodat informaci, že je nutné použít verzi knihovny Arduino JSON ve verzi měnší než 20.0, kvůli modifikaci interních fcí (verze 18 některé omezuje, verze 20.0 kompletně odstraní). Verze novějí než 20.0 způsobují nemožnost přeložit projekt. M.
    T Avatar of author Napájení 07/12/2021 13:33
    Dobrý den, tento model má napájení z 18650 baterií, 2mm konektoru nebo obou? Zdá se mi že výrobce nabízí verze s jedním nebo druhým.
    Reply
    MF Avatar of author Napájení 07/12/2021 13:35
    Dobrý den, toto je verze s JST-PH konektorem. Verzi s držákem pro 18650 baterii v nabídce nemáme.
