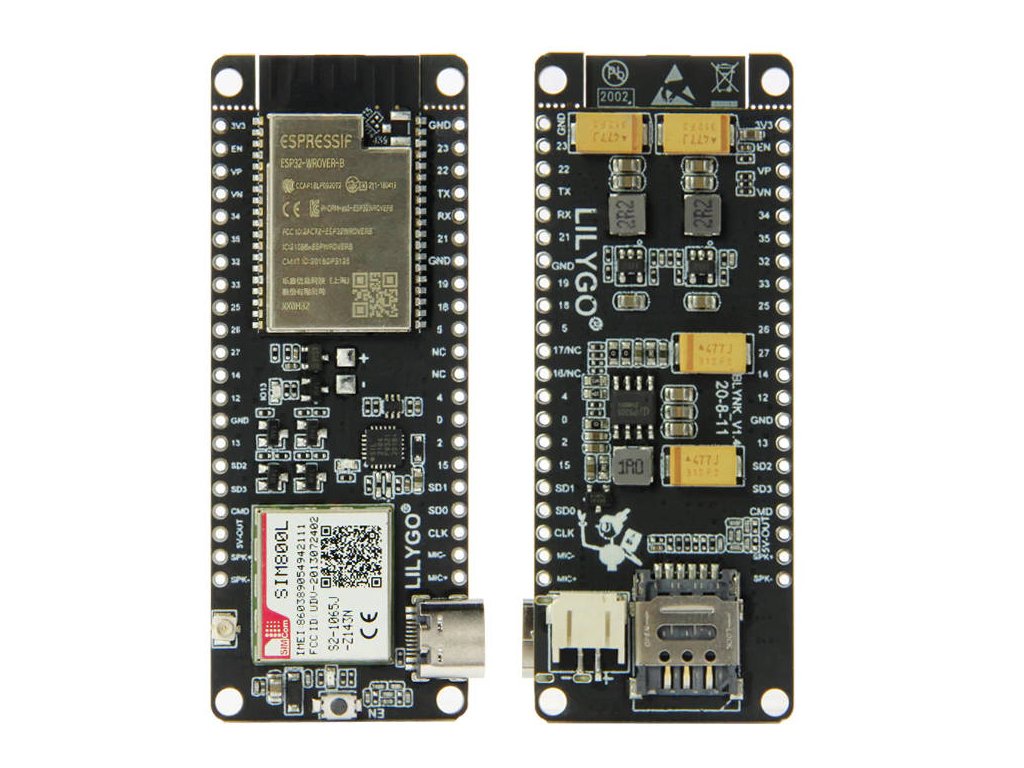

    LilyGO TTGO T-Call V1.4 ESP32 SIM800L WiFi GPRS Module

    Code: LA100088
    1 rating
    Brand: LilyGO
    3446 3 lilygo ttgo t call v1 4 esp32 sim800l wifi gprs modul
    €36,55 €30,21 excl. VAT
    Skladem (8 pcs)
    Delivery to:
    16/12/2024

    Board from LilyGO TTGO board capable of communicating wirelessly using Bluetooth and WiFi as well as GPRS mobile networks.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Product detailed description

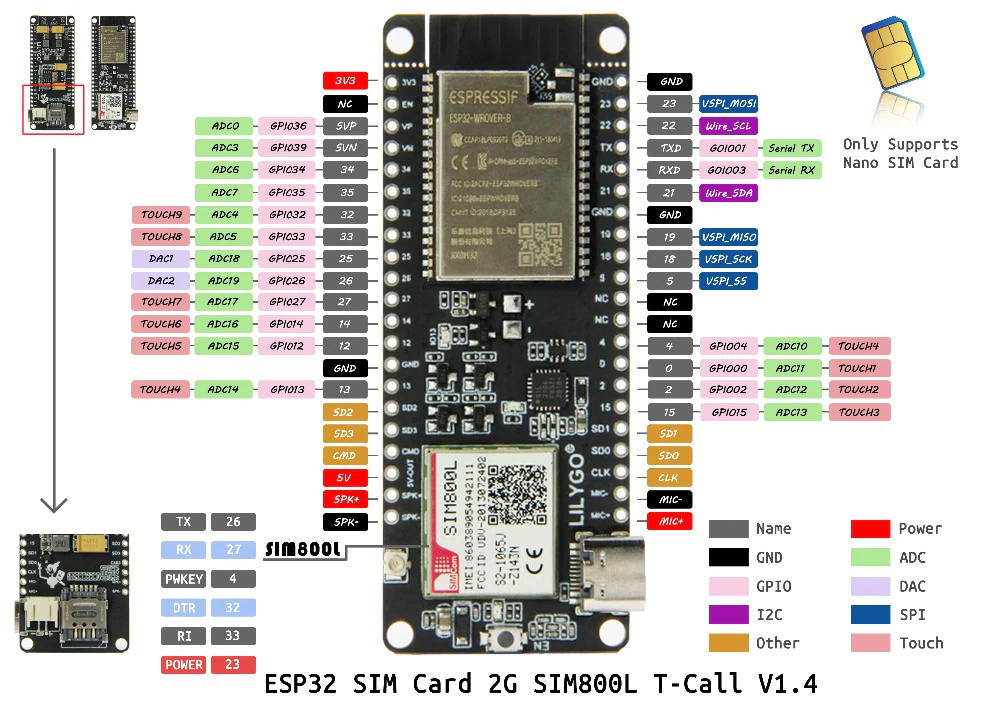

    T-call_V1.4

    Specifications:

    Hardware Specifications
    Chipset ESPRESSIF-ESP32 240MHz Xtensa® single-/dual-core 32-bit LX6 microprocessor
    FLASH QSPI flash 4MB / PSRAM 8MB
    SRAM 520K SRAM
    Button Reset
    USB to TTL CP2104
    Modular interface UART、SPI、SDIO、I2C、LED PWM、TV PWM、I2S、IRGPIO、capacitor touch sensor、ADC、DACLNA pre-amplifier
    On-board clock 40MHz crystal oscillator
    Working voltage 2.7V-3.6V
    Working current About 70mA
    Sleep current About 300uA
    SIM card Only supports Nano SIM card
    Working temperature range -40℃ ~ +85℃
    Size&Weight 78.83mm*28.92mm*8.06mm(11.77g)
    Power Supply Specifications
    Power Supply USB 5V/1A
    Charging current 500mA
    Battery 3.7V lithium battery
    JST Connector 2Pin 2mm
    USB Type-C

    Wi-Fi
    Standard FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC
    Protocol 802.11 b/g/n(802.11n，speed up to150Mbps)A-MPDU and A-MSDU polymerization，support 0.4μS Protection interval
    Frequency range 2.4GHz~2.5GHz(2400M~2483.5M)
    Transmit Power 22dBm
    Communication distance 300m

    Bluetooth
    Protocol meet bluetooth v4.2BR/EDR and BLE standard
    Radio frequency with -97dBm sensitivity NZIF receiver Class-1,Class-2&Class-3 emitter AFH
    Audio frequency CVSD&SBC audio frequency

    Software specifications
    Wi-Fi Mode Station/SoftAP/SoftAP+Station/P2P
    Security mechanism WPA/WPA2/WPA2-Enterprise/WPS
    Encryption Type AES/RSA/ECC/SHA
    Firmware upgrade UART download/OTA（Through network/host to download and write firmware）
    Software Development Support cloud server development /SDK for user firmware development
    Networking protocol IPv4、IPv6、SSL、TCP/UDP/HTTP/FTP/MQTT
    User Configuration AT + Instruction set, cloud server, android/iOS app
    OS FreeRTOS

    Included in delivery:

    • 1pc LilyGO TTGO T-Call V1.4 ESP32 SIM800L WiFi GPRS Module

    Remark:

    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
    • To power the module from the battery only, press the EN button otherwise the module is not powered from the battery.

    Additional parameters

    Category: ESP Development Boards
    Warranty: 2 years
    Weight: 0.016 kg
    Type: ESP
    Logical levels: 3.3V
    I/O pins: 14
    PWM pins: 14
    ADC pins: 14
    Frequency: 40MHz
    Flash memory: 4MB
    SRAM memory: 8.5MB
    EEPROM memory: Ne
    Connector with battery charger: Yes
    Microcontroller: ESP32
    Converter: CP2104
    Bluetooth: Yes
    WiFi: Yes
    5,0 1 rating
    5
    1x
    4
    0x
    3
    0x
    2
    0x
    1
    0x
    Do not fill out this field:
    5
    PŠ Avatar of author | 11/01/2020
    Celkově pěkně udělaný DevKit. Zatím mám krátce, takže si s ním hraji. Je k tomu velmi pěkné SDK od ESP32, ale modem ještě nemám rozběhaný. (Do GSM sítě se ale připojí úplně v pohodě.)
    Do not fill out this field:
    M Avatar of author Fungování s esphome 05/09/2024 00:04
    Dobrý den. Rád bych modul zprovoznil na esphome přes Home Assistant. Vycházím z komponenty https://esphome.io/components/sim800l a používám piny 4 off (SIM800_PWKEY), 23 on (SIM800_POWER), 5 on (SIM800_RST). Pin 5 tedy není v pro tento konkrétní modul na obrázku uveden. Nicméně deska funguje, SIM se připojí a číslo mohu prozvonit, ale modul mi neposílá on eventy, v logu nemám ze sim800l žádný další log, než jen jeho inicializaci. Nebyl by nějaký funkční příklad, jak konkrétně tato verze může fungovat? Zde je odkaz na můj config: https://gist.github.com/MilanPala/3ec6f73e2e20dd3847e5f0c08cb64557
    Reply
    M Avatar of author Fungování s esphome 05/09/2024 19:19
    Tak vyřešeno, měl jsem prohozené TX a RX piny, funguje to dobře.
    MF Avatar of author Fungování s esphome 05/09/2024 06:33
    Dobrý den, s ESPHome máme jen okrajové zkušenosti a tak Vám s tímto poradit nedokážeme. Zkusil bych podporu vývojářů ESPHome.
    JR Avatar of author Solární panel 06/04/2024 10:34
    Jaký lze k této desce doporučit solární panel a baterii? Deska má celkem zajímavou spotřebu ve sleep modu, čili by neměl být problém ji provozovat na odlehlém místě třeba jako meteostanici s pravidelným odečtem. Nebo se pletu? :-)
    Reply
    KL Avatar of author Solární panel 08/04/2024 07:48
    Solární panel třeba https://www.laskakit.cz/en/solarni-panel-5v-4w-s-drzakem-na-zed/ a baterii jakoukoliv 1S s JST-PH-2 například https://www.laskakit.cz/vyhledavani/?string=jst-ph
    M Avatar of author Baterie jako zalozni zdroj 21/09/2023 08:56
    Zdravim a omlouvam se za laicky dotaz. Desku budu napajet pres USB port, ale chtel bych pripojit i baterii jako zalohu, pokud primarni napajeni vypadne. Bude to takto fungovat? Neposkodi to baterii, kdyz se prakticky bude nepretrzite nabijet? Dekuji.
    Reply
    MF Avatar of author Baterie jako zalozni zdroj 26/09/2023 06:19
    Dobrý den, deska je k takovému použití připravena. Můžete tedy mít baterii stále připojenu a nabíječka na desce nabíjení automaticky ukončí, když je baterie nabitá.
    JL Avatar of author provoz v ČR - schválené zařízení 31/03/2022 08:49
    Dobrý den, měl bych dotaz ohledně provozu toho to zařízení v ČR, zda-li je schválené pro připojení do GSM sítě, nebo je takzvaně tolerováno? Předem děkuji
    Reply
    MF Avatar of author provoz v ČR - schválené zařízení 31/03/2022 09:08
    Dobrý den, když se podíváte na modul SIM800 osazený na desce, tak nese označení CE, což jej umožňuje legálně provozovat i v ČR. Že by muselo být zvláštní schválení pro provoz v našich GSM sítích nám není známo. Tyto moduly se hojně využívají a nemáme žádné informace od jiných zákazníků, že by měli v tomto směru nějaké potíže.
    R Avatar of author Napájení modulu 06/08/2021 11:00
    Dobrý den, lze modul napájet +5V na některém pinu (z PIN lišty), nebo je možné pouze přes USB-C. (Na PINu +5V naměřím při odpojeném USB a při napájení z AKU +5V - je to tedy booster výstup OUT)
    Reply
    T Avatar of author Lze 06/12/2021 20:10
    Lze to já napájím přímo z baterie 18650 + na pin 5V a - na libovolné GND a šlape to
