LaskaKit ESP32-C3-LPKit
Code: LA100032I LA100032P Choose variant
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Product detailed description

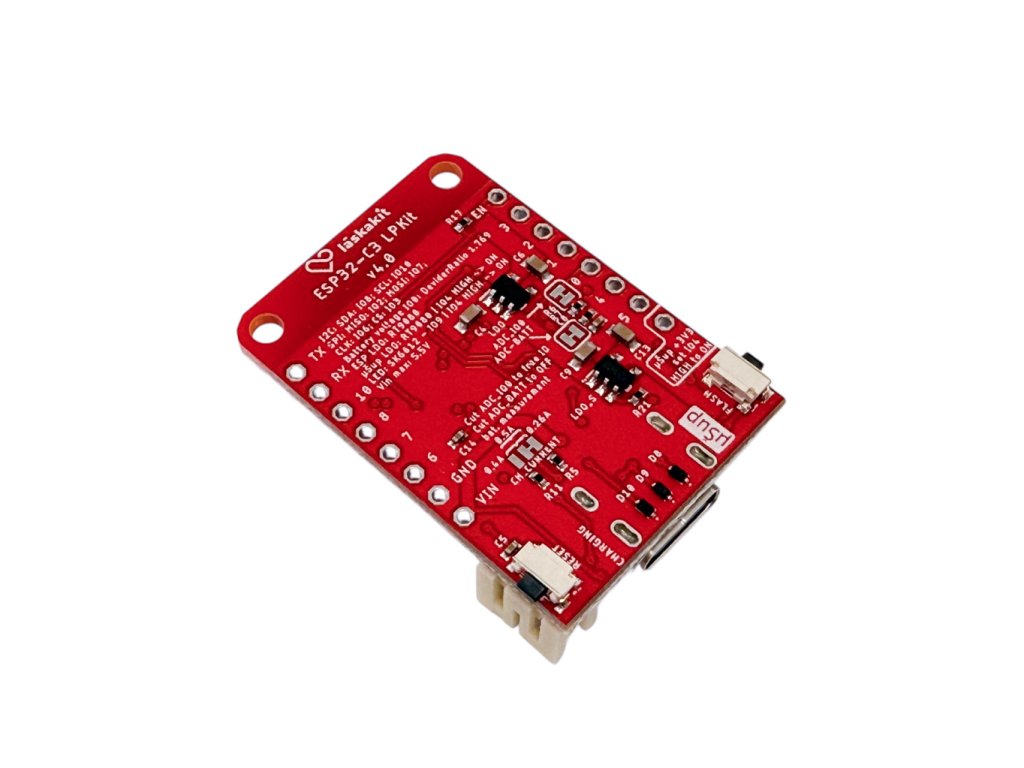

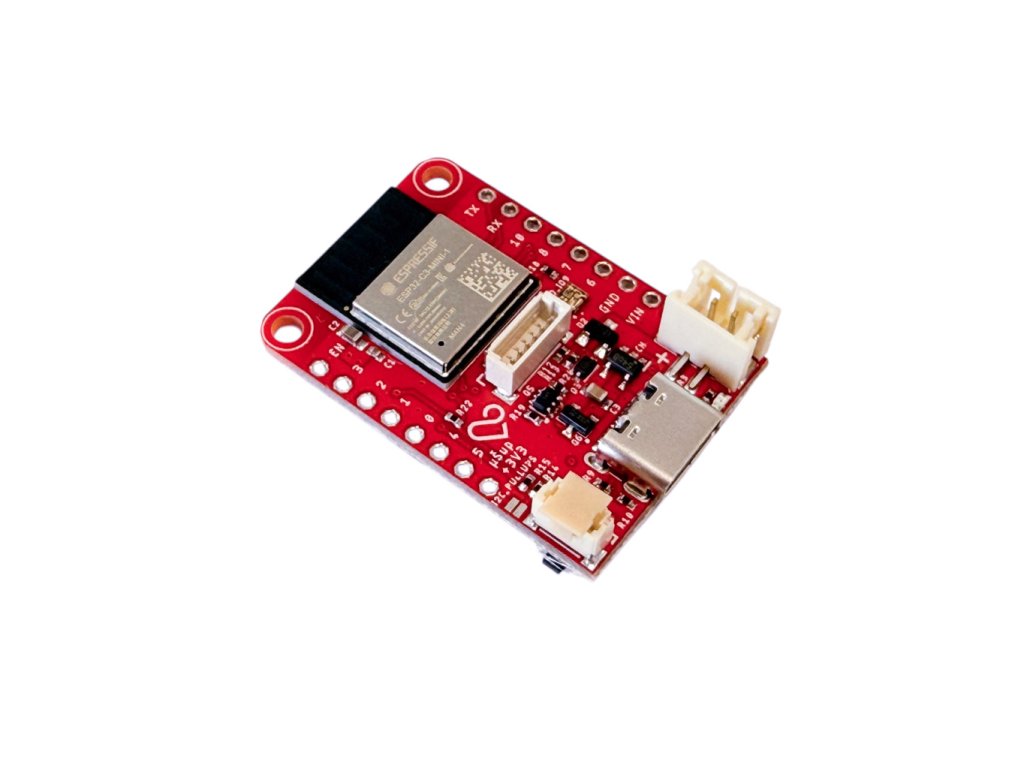

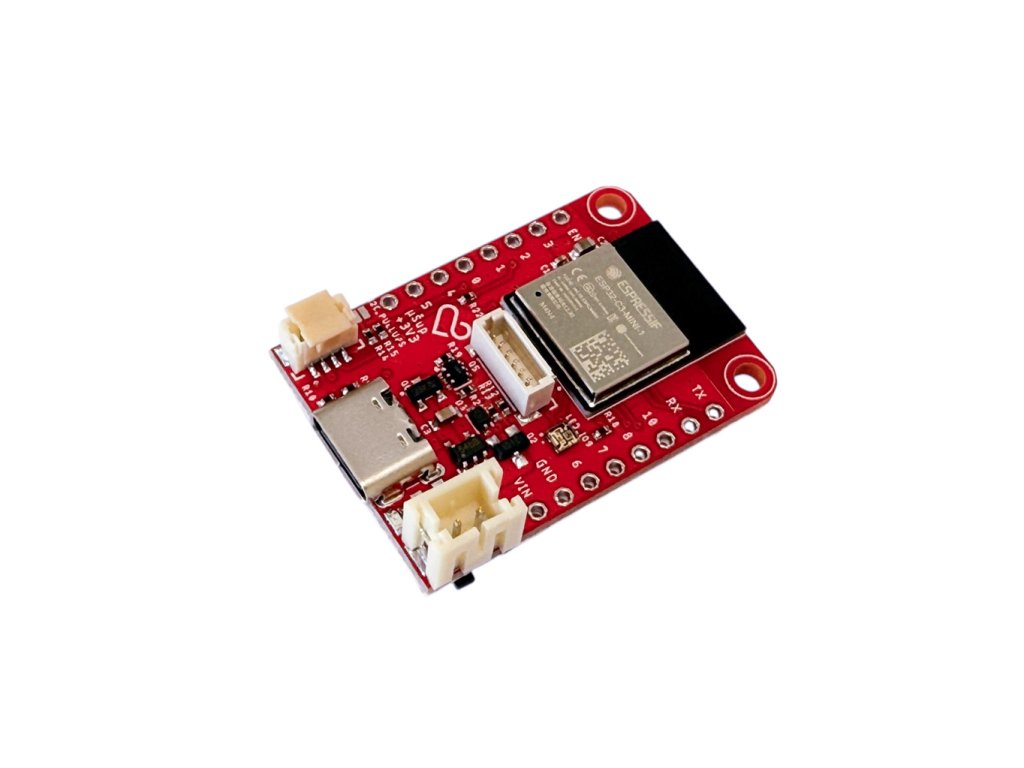

The LaskaKit ESP32-C3-LPKit development board is based on the popular microcontroller ESP32-C3, which is widely supported by both the manufacturer and the bastling community.
The board is pin and dimensionally compatible with Wemos D1 Mini. Unlike the Wemos D1 Mini, it does not include a USB/UART converter and includes a low power stabilizer. This makes it much more energy efficient. Since version 2.0, it uses the native ESP32-C3 USB chip. Older versions require our programmer. So if you are looking for a compatible board and want to save power, then the ESP32-C3 is for you.
Before initializing the i2cmodule it is necessary to add the definition of which PINs are on: wire.begin(8, 10); // (8,10) -> ESP32-C3-LPKit v2; (19,18) -> ESP32-C3-LPKit v1
To program this miniature and very economical board, you need to connect a USB-C cable to your computer and switch the ESP32-C3 to bootloader mode with the following trick. Connect USB-C to microESP and computer. Press and hold the FLASH button. Press and release the RESET button. Release the FLASH button.
ATTENTION! The latest version 3.0 has a smaller antenna connector than the previous version! It is therefore necessary to use a pigtail with an IPEX3 connector - Pigtail MHF3/IPEX3 - SMA Female, cable 1,15mm, 15cm
Specifications:
| Version on sale | V3.2 |
| ESP module | ESP32-C3 |
| Flash | 4MB |
| Input voltage | 3.7-8V |
| Power consumption in deep-sleep mode |
|
| Digital I/O Pins | 9 |
| Analog Inputs | 5 |
| Dimensions | |
| Length | 34.2mm |
| Width | 25.6mm |
| Height | 7mm |
| Weight | 8.26g |
Delivery components:
- 1pc LaskaKit ESP32-C3-LPKit
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Additional parameters
| Category: | ESP Development Boards |
|---|---|
| Warranty: | 2 years |
| Type: | ESP |
| Logical levels: | 3.3V |
| I/O pins: | 9 |
| PWM pins: | 8 |
| ADC pins: | 1 |
| Frequency: | 160MHz |
| Flash memory: | 4MB |
| SRAM memory: | 400kB |
| EEPROM memory: | Ne |
| Connector with battery charger: | Yes, No |
| Microcontroller: | ESP32-C3 |
| Converter: | No |
| Bluetooth: | Yes |
| WiFi: | Yes |
4,1
15 ratings
Add a rating
5
4
3
2
1
3
TW
Tomas Weber
Tomas Weber
Nepodařilo se mi rozchodit i2c OLED displej přes piny 8 a 10 vyvedené do uŠup konektoru. V ESPhome chybová hláška "Recovery: failed, SCL is held low on the bus". Piny 3 a 4 fungují bez problému.
5
L
Lukáš
Lukáš
Nejdřív jsem byl trochu skeptický, ale s deskou jsou daleko menší problémy než s Wemos S2 mini klony :D super deska a jako jedna z mála nabízí i verzi s externí anténou bez nutnosti pájet mikro rezistor :) už jen čekám kdy konečně vyjde deska která má switch na přepínání mezi interní a externí anténou :D
5
J
Jaroslav
Jaroslav
V listopadu 2023 jsem zakoupil LaskaKit ESP32-C3-LPKit
Kód produktu: LA100032I. Když jsem dnes chtěl najít dokumentaci, nasměroval mě Váš vyhledávač k produktu se stejným jménem a stejném kódu produktu, ale v jiném provedení. Můj HW má anténí konektor, ale ten nový tam má modul ve stíněné krabičce. Pokrok nezastavíš, ale nový produkt by měl dostat i nový kód produktu. Jak se v tom vyznáte?
Pro připojení děliče na měření baterie je v popisu psáno, že se musí propojit na DPS propojky. Nikde jsem nenašel tabulku co je co.
Jinak je LaskaKit ESP32-C3-LPKit super.
5
T
Tomáš
Tomáš
Deska po nějakém laborování funguje OK. Pro aktivaci programování je potřeba kombinace stisku tlačítek na desce - popsáno na githubu, jen nevím proč mi tato deska nekomunikuje přes serial monitor. Nahraju do ní kod ale nelze vidět postup kodu v serial monitoru.. Pokud ale zapojím desku přes programátor, tak komunikace a výpis běhu kodu funguje ok. Možná je to jen nějakým nastavením.
5
OS
Ondřej Sienczak
Ondřej Sienczak
Byl jsem trochu zvedavy, obzvlaste po nekterych ne uplne kladnych recenzich, jak tahle deska bude fungovat. Obavy se nepotvrdily a za mne celkem pekne provedena low-power deska (mam revizi 2.1).
Libi se mi hlavne moznost jumperu na mereni baterie (vcetne pritomnosti odporovych delicu, ktere bezne na cinskych deskach nebyvaji, ci moznost nastavit si nabijeci proud). V mem pripade na desce bezi Micropython (Varianta ESP32C3 USB - bez uprav) a za mne deska funguje naprosto v pohode, dokud je pouzivana jako senzorova pro low power aplikace. Problemy nastavaji pouze v pripade kdy periferie nuti desku k vetsimu odberu (v mem pripade EInk GDEY075T7). Pri vyssim odberu jiz dochazi k poklesu napajeciho napeti a procesor se pak restartuje (Brownout detector). Pouzity LDO je vynikajici z hlediska spotreby, ale na vetsi proudove odbery by byl potreba silnejsi. Nicmene to uz bychom se nebavili o low-power zarizeni. Tedy vzhledem k urceni desky (low power device) to nevidim jako velky problem (nakonec mi po uprave driveru funguje i s GDEY075T7). Za mne celkem dobra volba, pokud chcete neco co vam bude opravdu setrit baterku a nebude to pocitat s velkym odberem z periferii.
1
P
Pulcik
Pulcik
Mam ten samy problem jako Petr. Deska v ESPhome se nahodne restartuje. Alespon vim ze to je deskou a ne pajenim. Navic, jedna deska ze 4 nejde ani pripojit k PC. Bude to chtit revizi. Take by se hodil 5V vystup z USB napriklad pro napajeni 5V senzoru. Deska ma jen vyvedeny VIN.
5
V
Viki
Viki
Deska v Arduino IDE trochu tvrdohlavá, ale vyměnění za PlatformIO ve Visual Studio Code funguje bez probémů! Kvůli dostupným funkcím a relativně malé velikosti můžu jedině doporučit!
5
MŽ
Martin Žák
Martin Žák
Výborně, děkuji za skvělý produkt.
2
P
Petr
Petr
Zakoupil jsem 2 desky s tim, ze by to mohla byt vhodna nahrada d1 mini pro moje projekty. Bohuzel se ukazuje, ze neni uplne vse v poradku s napajenim pres USB (vyuzivam esphome). Deska/ky se nahodne odpojuje od esphome API. Pokud desku napajim pres baterii, vse je v poradku. Nejsem sam, kdo s tim ma problem (viz Twitter a filtrovani spicek). Kdyby vse fungovalo v poradku, byla by to paradni deska.
5
M
Milan
Milan
Po pripojeni USB C zacal topit a smrdet.
Momentalne reklamace.
5
ZD
Zdeněk Dejmek
Zdeněk Dejmek
S produktem jsem maximálně spokojen.
Jenom prvotní nastavení v Arduino IDE dalo malinko zabrat.
5
F
Franta
Franta
Za mne maximální spokojenost, na desce nic nechybí, ani nepřebývá. Jednoduché a účelné zapojení spolu s minimálními rozměry a minimální spotřebou desku předurčuje pro zařízení IoT a různá čidla napájená pouze z baterií, kde není třeba hodně volných GPIO, ale kde je prioritou co nejnižší spotřeba.
Ve finále mi tato deska + 2 čidla I2C + vysílač 433MHz vykazuje v režimu DeepSleep spotřebu 10μA z 3,9V
5
L
LWQ
LWQ
Desku sem nedavno zakoupil pro stavbu ultrazvukovych meraku hladiny nadrzi s destovou vodu. Potom co esphome.io zavedlo podporu pro tenhle typ modulu, tak vse funguje skvele a hlavne bez zbytecne LEDky mi pripojena baterka vydrzi pres pul roku (dle vypoctu). Doporucuji.
1
PS
Petr Semenec
Petr Semenec
Vůbec
4
LK
Ladislav Kavalír
Ladislav Kavalír
S výrobkem jsem spokojen. Zaujal mě jeho podrobný popis, což u některých jiných vyrobků postrádám. Ovšem pak jsem zjistil, že ten podrobný popis nesouhlasí s tím co jsem dostal.
V popisu je napsáno, že na desce jsou dvě tlačítka RESET a FLASH. Na mé desce tlačítko RESET není a velmi mi tam schází. Místo něj je tam tlačítko BOOT, jehož funkci se mi nepodařilo odhalit.
Zároveň jsem si koupil i "LaskaKit CH340 programmer USB-C, microUSB, UART" se kterým je programování modulu hračka a nemusím nic mačkat. O to víc mě mrzí dvě zbytečná tlačítka místo toho resetovacího.
Proč to není tak jak je to popsáno? Jenom proto nemohu dát všech 5 hvězdiček.
LK
Napájení 3V3 ve verzi 3.3
Ladislav Kavalír
Napájení 3V3 ve verzi 3.3
Ladislav Kavalír
Dobrý den. Koukám se na schema verze 3.3 z května 2024 a divím se. Tam jsou dva stabilizátory na 3V3 (ME6211C33M56 a HT7833)? Proč o tom není zmínka v dokumentaci ani po šesti měsících od zahájení prodeje? Jestli jsem to dobře pochopit, tak když použiji uŠup na připojení sběrnice i2c musím IO4 dát do HIGH. Jiné využití IO4 tedy není možné. Ani v případě že uŠup nepoužiji, IO4 pro vstup/výstup není možné bez omezení používat. Prosím o vysvětlení důvodů a záměrů tohoto řešení případně doplnění popisu.
Reply
Reply
DT
Baterie
David Trunec
Baterie
David Trunec
Dobrý den mohu s tím používat tuto baterii? https://www.laskakit.cz/geb-li-ion-baterie-1x18650-1s1p-3-7v-3200mah/
Reply
Reply
DT
Baterie
David Trunec
Baterie
David Trunec
ale když spustím kód, která měří napětí tak mi to ukazuje pouze 0,9V ale baterie má 3.5V
MF
Baterie
Martin Frajdl
Baterie
Martin Frajdl
Dobrý den, ano tuto baterii lze použít.
TN
Nefunguje komunikace přes Serial Monitor v Arduino IDE
Tomáš Novák
Nefunguje komunikace přes Serial Monitor v Arduino IDE
Tomáš Novák
Používám Arduino IDE 2.3.2, target je ESP32C3 Dev Module.
Nemám programátor. Pro nahrání používám kombinaci tlačítek FLASH a RESET a nahrání normálně funguje
Jednoduchý příklad
Serial.begin(115200);
// Print an initial message to the Serial Monitor
Serial.println("ESP32 is ready. Please enter a message:");
Ale v Serial Monitoru se nic neobjevuje. Rychlost mám nastavenu stejně.
Má to s touto deskou fungovat nebo je třeba programátor?
Díky
Reply
Reply
KL
Nefunguje komunikace přes Serial Monitor v Arduino IDE
Konstantin Láska
Nefunguje komunikace přes Serial Monitor v Arduino IDE
Konstantin Láska
https://blog.laskakit.cz/problemy-s-uart-usb-com-port-terminal-uart-cidlo/
JK
Vypnutí integrované LED
Jan Kadeřábek
Vypnutí integrované LED
Jan Kadeřábek
Jde nějak vypnout tu integrovanou LEDku? Svítí hrozně intenzivně
Reply
Reply
MF
Vypnutí integrované LED
Martin Frajdl
Vypnutí integrované LED
Martin Frajdl
Dobrý den, to je indikace nabíjení a ta bohužel svítí trvale, pokud není baterie připojena. Ta zhasne až při nabité batrerii.
M
Maximalni odebírany proud z 3V3
Mara
Maximalni odebírany proud z 3V3
Mara
Dobrý den, chtěl sem se zeptat jaký je maximalni možný odebírany proud z pinu 3V3 (pro napajení čidel jinych periferii)
Reply
Reply
MF
Maximalni odebírany proud z 3V3
Martin Frajdl
Maximalni odebírany proud z 3V3
Martin Frajdl
Dobrý den, když se podíváte do schématu a pak do datasheetu použitého stabilizátoru, tak zjistíte, že pro periferie můžete použít až 500mA.
F
Měření napětí baterie
Filip
Měření napětí baterie
Filip
Dobrý den, má někdo funkčí kód na monitorování stavu baterie? Jakou desku mám použít v Arduino IDE?
Reply
Reply
KL
Měření napětí baterie
Konstantin Láska
Měření napětí baterie
Konstantin Láska
Zdravím,
mute použit kód https://github.com/LaskaKit/microESP/blob/main/SW/esp32-c3_ADC/esp32-c3_ADC.ino
vybrat desku: ESP32C3 Dev Module
M
typ konektoru akumulatoru
Mara
typ konektoru akumulatoru
Mara
Dobrý den, chtěl jsem ze zeptat jaký typ konektoru pro akumulator je na teto desce, řípadne zda ho máte v nabidce?
Reply
Reply
MF
typ konektoru akumulatoru
Martin Frajdl
typ konektoru akumulatoru
Martin Frajdl
Dobrý den, jedná se o konektor JST-PH 2Pin. V nabídce jej máme - https://www.laskakit.cz/jst-ph-2mm-telo-konektoru/?variantId=8415 + https://www.laskakit.cz/pin-pro-konektor-jst-ph/
N
Esphome
J Nedoma
Esphome
J Nedoma
Má prosím někdo aktuálně vyzkoušené s esphome?
Reply
Reply
M
Michal
Michal
Dobry den, ano esphome jede.
PH
Obsahuje tento modul nabijecku
Petr Hasek
Obsahuje tento modul nabijecku
Petr Hasek
Dobry den, chtel bych se zeptat, zda tento modul obsahuje nabijecku baterii... Dekuji
Reply
Reply
MF
Obsahuje tento modul nabijecku
Martin Frajdl
Obsahuje tento modul nabijecku
Martin Frajdl
Dobrý den, ano nabíječka pro 1S LIION/LiPOL je již na desce.
MT
Deep sleep
Michal Tuma
Deep sleep
Michal Tuma
Dobrý den, koupil jsem si ESP32-C3-LPKit LA100032P a při měření spotřeby v deep sleep modu (za pomocí prográmku https://github.com/LaskaKit/ESP32-C3-LPKit/tree/main/SW/deepsleep_test ) mám spotřebu cca 200 μA. Program je kompilovaný a uploadnutý pomocí Arduino IDE. Je potřeba si dát pozor na nějaké nastavení, které by mohlo způsobit takto vysokou spotřebu? (USB CDC on boot mám disabled). S Meteo Mini jsem takový problém neměl.
Děkuji za radu
Reply
Reply
F
anténa
Filip T
anténa
Filip T
Dobrý den, je u IPEX verze, možnost použít pouze IPEX3 pigtail, nebo mohu použít i např. "Mini anténa 3dB 2.4G U.FL (IPEX) konektor" ?
Děkuji
Filip
Reply
Reply
MF
anténa
Martin Frajdl
anténa
Martin Frajdl
Dobrý den, bohužel IPEX3 je konektor značně menší, než běžně používané U.FL/IPEX konektory. Takže Vámi odkazovanou anténu použít nelze.
MP
Připojení step-up měniče
Martin Pola
Připojení step-up měniče
Martin Pola
Dobrý den, pro jedno čidlo potřebuji napětí 5V, které bych vyřešil LaskaKit Bat-Boost měničem 5V 0.6A DIO6605B.
Je rozumné tento boost napájet z A0 přes oboustranně propojený JP2 s tím, že bude zároveň měřeno napětí baterie přes IO0? Díky za radu.
Reply
Reply
MP
Martin Pola
Martin Pola
Mám za to že step-up měnič je lepší napájet přímo z baterie která bude mít vyšší napětí než z 3V3 pinu ESP. Hledám tedy možnost zda je napětí baterie dostupné přímo na pinech Esp, což není, ale na tomto jumperu by vyvedeno mělo být. Propojením pak docílím toho, že napětí baterie bude na pinu A0 a ptám se zda to nevadí a zda je to vhodné řešení.
MF
Připojení step-up měniče
Martin Frajdl
Připojení step-up měniče
Martin Frajdl
Dobrý den, nejsem si jist, že rozumím tomu, čeho potřebujete dosáhnout. Můžete to více rozvést?
MŽ
Napájení z jiného typu baterie
Martin Žák
Napájení z jiného typu baterie
Martin Žák
Dobrý den, jak se bude tvářit nabíjecí obvod při připojení LiPol baterky?
Je možné obvod dlouhodobě provozovat s LiPolkou?
Díky.
Reply
Reply
MF
Napájení z jiného typu baterie
Martin Frajdl
Napájení z jiného typu baterie
Martin Frajdl
Dobrý den, LiION a LiPOL jsou, co se nabíjení týče, identické baterie. Lze tedy LiPOL provozovat stejným způsobem.
TR
dotazy
Tomáš Rusek
dotazy
Tomáš Rusek
Dobrý den.
Teď prodáváte desky verze 2.0? Čili nepotřebuji k tomu další programátor? Lze použít přímo USB-C kabel z PC, je tak?
Dále bych prosil o lepší popis konektorů na desce. Zde na fotkách konektory vidím, na guthubu ne. Jak to tedy je? Je deska připravena pro připojení baterie? Obsahuje dobíjecí obvod pro li-ion baterie? Lze připojenou baterii dobíjet přes USB-C konektor?
Předem děkuji.
T.
Reply
Reply
TR
Tomáš Rusek
Tomáš Rusek
Omlouvám se, řídil jsem se pouze úvodní stránkou projektu (mohli by jste ji aktualizovat ????). Ve složce HW jsem našel schéma desky 2.1 a ze schématu je patrné, že čip pro dobíjení je přítomen a je propojen s USB-C konektorem. Prodáváte již jen desky verze 2.1?
M
Matej
Matej
Dobrý deň, v prvom rade -- veľmi pekná doska, cením dôraz na výber LDO. Programovanie cez PlatformIO a programátor bez problémov. Okrem nasledujúceho problému som s ňou zatial nemal žiadne problémy.
V poslednej revízii (zakúpené 8.11.2022) by podľa schémy zapojenia mali byť hodnoty odporového deliča pred IO0 pinom R7 = 1MΩ a R8 = 1.3MΩ (R8). Na mnou zakúpenej doske som však hodnotu R7 odmeral 330 kΩ, čo aj potvrdzujú výpočty vs. dáta ktoré mi lezú z ADC.
Celkom sa týmto znižuje rozsah napätia ktoré môžem priviesť na ADC pin, čo znemožňuje rozumné meranie napätia na baterke (predpokladám že kvôli tomu ste tam takto navrhli odporový delič?)
Do ďalšej verzie by som ocenil prístup priamo k IO0 bez deliča, napr. dvoma pájecimi ploškami ktoré vyberú medzi deličom vs priamym prístupom.
Ak sa jedná o kusovú vadu, tak by som to rád vyreklamoval. Ak sa jedná o vadu z SMT linky, tak by to bolo fajn na to do budúcna dať pozor.
Reply
Reply
M
Matej
Matej
Zdravím, vzhľadom na to že som na svojej doske odmeral hodnoty R7 = 330k a R8 = 1.3M, predpokladám že sa jedná o najnovšiu verziu, pretože v predch. verzii bol podľa githubu odporový delič 100k/130k.
MF
Martin Frajdl
Martin Frajdl
Dobrý den, jakou verzi desky máte? Zmíněný dělič s rezistory 1M a 1,3M je až od verze 1.2. Ve verzích 1.0 a 1.1 jsou děliče s menšími hodnotami.
F
Odběr proudu v deep-sleep módu
Franta
Odběr proudu v deep-sleep módu
Franta
Dobrý den, zajímalo by mne, jak jste se dostali na uváděný odběr 7μA v deep sleep módu. Já se nemůžu dostat pod 80μA (měřím odběr z baterie) - k desce mám připojené pouze napájecí napětí 3,6V (Vcc - LiIon 18650), ostatní PINy jsou nezapojené, program tam běží
deepsleep_test.ino z GIThubu
PS.: problémy s RadioHead (viz níže) jsou zdá se vyřešeny, stačilo nepoužít originál verzi z airspayce.com, ale "github'ified" :-) master verzi z GIThubu
Reply
Reply
MF
Odběr proudu v deep-sleep módu
Martin Frajdl
Odběr proudu v deep-sleep módu
Martin Frajdl
Dobrý den, tento údaj jsme změřili. Pro test jsme použili tento kód: https://github.com/LaskaKit/ESP32-C3-LPKit/tree/main/SW/deepsleep_test.
F
Doplnění
Franta
Doplnění
Franta
Ten řádek způsobující problémy (viz dole) je #include RH_ask.h - znaky větší a menší tohle fórum zjevně nezkousne (myslí si, že to uvnitř jsou tagy a vyřízne to :-/), takže ta předposlední věta v minulém příspěvku působí poněkud podivně.
Reply
Reply
MF
Doplnění
Martin Frajdl
Doplnění
Martin Frajdl
Dobrý den, bohužel pro tyto moduly nemáme žádnou odzkoušenou knihovnu.
F
Knihovna - modul 433MHz
Franta
Knihovna - modul 433MHz
Franta
Dobrý den, nemáte náhodou nějakou vyzkoušenou knihovnu pro moduly bezdrátové komunikace na 433MHz (STX882/RTX882) pro tuto desku (resp. desky založené na ESP32-C3)?
Moje oblíbená RadioHead s normální ESP32 (LOLIN D32) bez problémů funguje, ale s tuto deskou (ESP32-C3-LPKit), resp. při přepnutí prostředí Arduino IDE na libovolnou desku založenou na ESP32-C3, mi začne kompilátor po spuštění kompilace vyhazovat chybová hlášení (v případě zájmu nasdílím), kompilace skončí neúspěchem a k přenosu zkompilovaného programu na desku tedy vůbec nedojde. Knihovna Radiohead zjevně z nějakého důvodu nezkousne desky postavené na ESP32-C3 (resp. nastavení parametrů pro tyto desky), při přepnutí na normální ESP32 (LOLIN D32) se to kompiluje bez problémů (takto zkompilované programy, ale nelze samozřejmě přenést do ESP32-C3 - viz moje předchozí příspěvky).
Stačí, když je v programu řádek #include a je zle (testováno pouze s tímto řádkem a prázdnými fcemi loop a setup).
Třeba knihovna wire.h se mi s ESP32-C3 zkompiluje bez problémů a I2C normálně funguje, co se týká RadioHead, tam to z nějakého důvodu nejde, takže bych potřeboval nějakou funkční alternativu .
Reply
Reply
F
Chyba 47 - ESP32-C3
Franta
Chyba 47 - ESP32-C3
Franta
No takže si odpovím sám :-/
ESP32-C3 je bohužel trochu odlišný od ESP32 a je pro něj třeba použít data určená pro desku s tímto procesorem - konkrétně ESP32C3 Dev Module. Pokud ani po update seznamu desek v Manažeru desek tuto desku nenajdete, je třeba ve vlastnostech Arduino IDE doplnit další repositář desek (Správce dalších desek URL). Adresa je https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json (původní https://dl.espressif.com/dl/package_esp32_index.json zjevně neobsahuje vše)
Poté opět provedeme update seznamu desek (v.2.0.5). Potom se teprve příslušná deska objeví v seznamu.
Po přepnutí na desku, nastavení správného portu a rychlosti komunikace se mi testovací program povedlo bez problémů zkompilovat, přes programátor nahrát na desku a spustit. Můj výtvor fungující na Lolin D32 má bohužel trochu problémy (knihovna RadioHead bohužel nové desce poněkud nevoní, ale to už je asi jiný příběh).
Další informace k této problematice jsou třeba na https://dev.to/rafalozan0/esp32-c3-12f-using-the-arduino-ide-getting-started-environment-setup-38ij
Jen pro úplnost ještě dodám, že Arduino IDE používám ve verzi 1.8.19 (hlásí mi to Arduino 1.8.19 Windows Store 1.8.57.0, takže fakt netuším co vlastně platí), která je dostupná na MS store. Na webu https://www.arduino.cc/en/software je ale ke stažení verze 2.0.0, po které není na MS store ani památky. Každopádně starší verze 1.8 mi přijde o trochu rychlejší, takže zatím používám tu.
Uvítám zde další informace a postřehy na toto téma, resp. zprovoznění ESP32-C3-LPKit
Reply
Reply
F
Chyba 47
Franta
Chyba 47
Franta
Při pokusu o nahrání programu (jedno jestli můj nebo testovací DeepSleep z GIT) přes programátor (LaskaKit CH9102 Programmer USB-C, microUSB, UART Kód: LA161061 ) a aplikaci Arduino (aktuální verze 1.8.19) mi tato po úspěšném zkompilování při pokusu o nahrání hlásí:
esptool.py v3.0-dev
Serial port COM6
Connecting....
WARNING: This chip doesn't appear to be a ESP32 (date codes 0x03700000:0x00000000). Probably it is unsupported by this version of esptool.
Chip is ESP32-D0WDQ6 (revision 0)
Features: WiFi, BT, Dual Core, Coding Scheme None
WARNING: Detected crystal freq 0.00MHz is quite different to normalized freq 26MHz. Unsupported crystal in use?
Crystal is 26MHz
MAC: 00:00:00:00:00:00
Uploading stub...
Running stub...
A fatal error occurred: Invalid head of packet (0x47)
A fatal error occurred: Invalid head of packet (0x47)
Kde může být chyba?
Co by mělo být nastaveno v parametrech desky (vyzkoušeny různé kombinace) nebo jinak, jakou desku vybrat ve správci desek (pro ESP32)?
Deska napájena z programátoru (na VCC změřeno 3,3V), žádné piny (kromě programátoru) nejsou zapojeny.
Ovladač portu CH9102 (v. 1.5.2021.8 z 8.8.2021) mi normálně funguje (nahrávání programu na desku LOLIN D32 je naprosto bez problémů, tzn chyba buď v nastavení nebo v desce nebo dělám špatně ještě něco).
Předem díky za radu co s tím.
Reply
Reply
