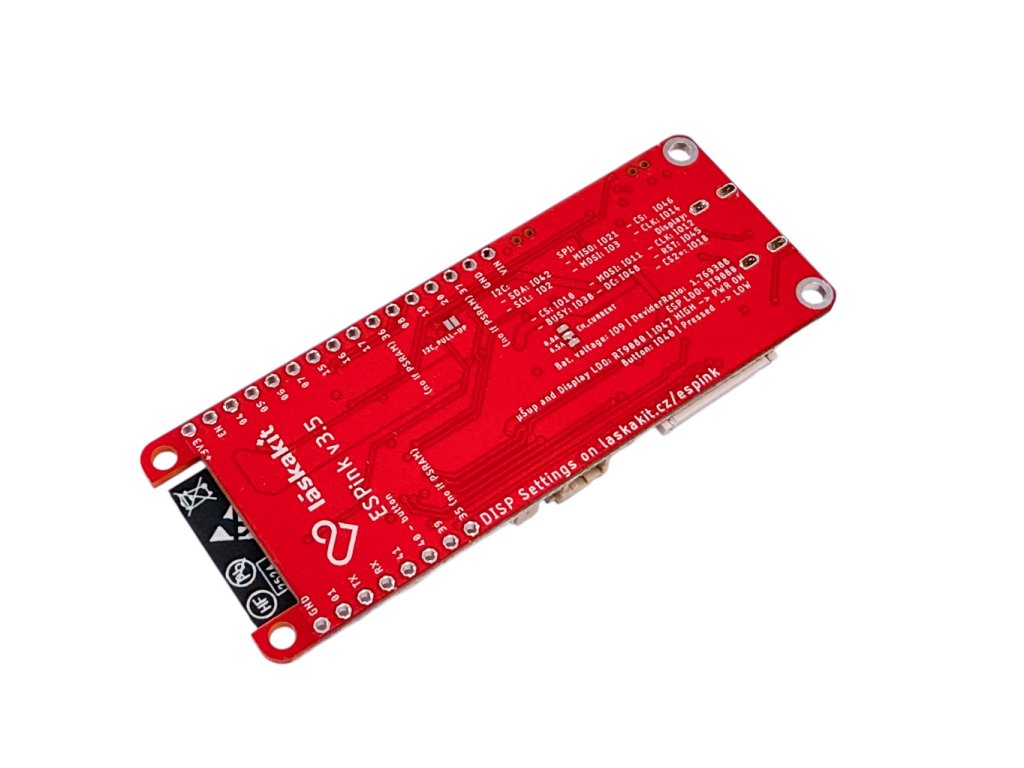

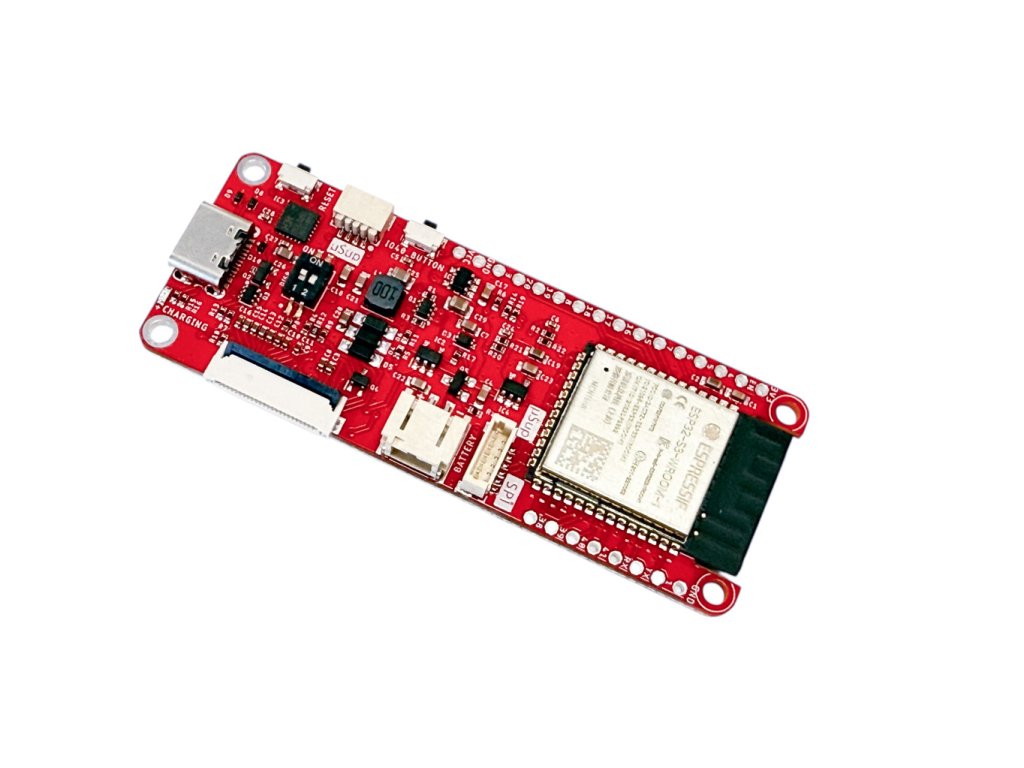

    LaskaKit ESPink ESP32 e-Paper

    Code: LA100125I LA100125P Choose variant
    6 ratings
    Brand: LaskaKit
    LaskaKit espink 2
    €17,04 €15,85 from €15,85 €14,08 excl. VAT €13,10 excl. VAT from €13,10 excl. VAT
    Skladem (98 pcs) Skladem (42 pcs) Choose variant
    Variant
    Delivery to:
    16/12/2024 16/12/2024 Choose variant

    On the board you will of course find a connector for ePaper displays. Sometimes also called Eink. The display itself is very energy efficient, but it still draws some µA even outside the transcription phase.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Product detailed description

    ePaper displays are gaining incredible popularity and it's no wonder. Above all, the very low power consumption and wide viewing angle make the ePaper so popular. But what does this display drive? That's why we designed ESPink. Large memory, low power consumption, easy connection of I2C sensors and a large community of basters around ESP32.

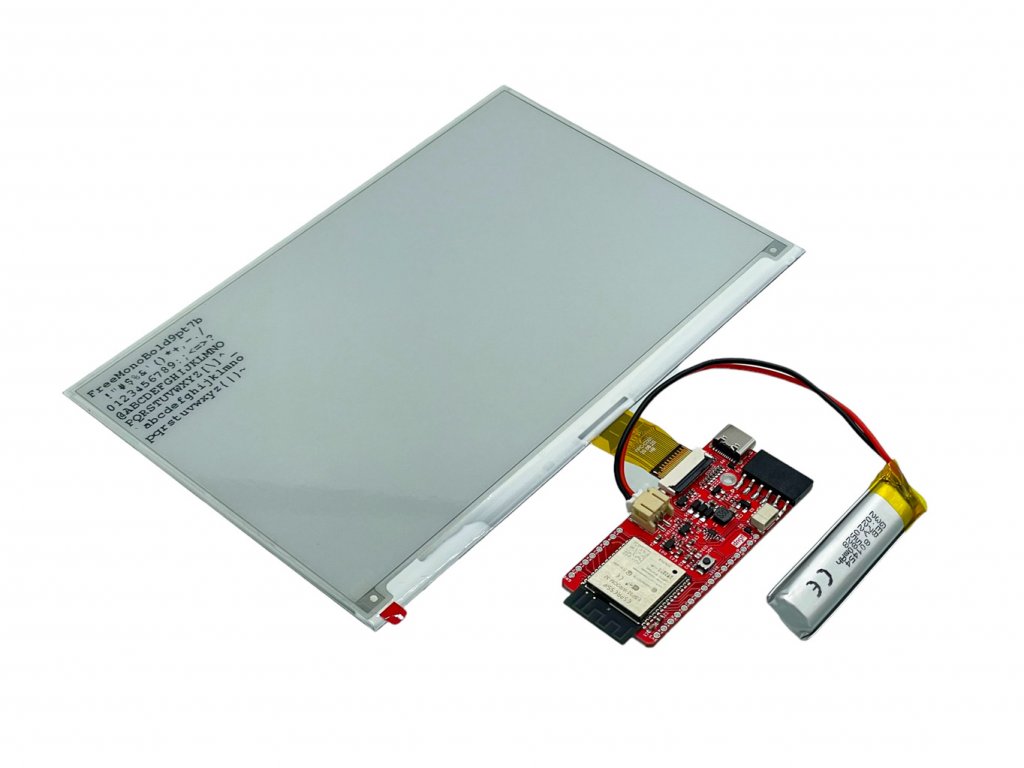

    On the board you will of course find a connector for ePaper displays. Sometimes also called Eink. The display itself is very energy efficient, but it still draws some µA even outside the transcription phase. We wanted to prevent such a draw and so we added a transistor to the power supply, which switches the power supply. This transistor is connected to GPIO2 and the ePaper power supply is connected when GPIO2 is set to HIGH.

    The board can be powered by a lipol battery and this is charged from the USB-C connector. Of course, you can also measure the voltage on the battery thanks to the integrated voltage divider and fed to the GPIO34.

    Connecting sensors has never been easier and safer. No malfunctioning sensors caused by overfiring. Thanks to our μŠup connector, which includes a sensor lock, you can easily connect. Such sensors with a μŠup connector include LaskaKit SHT40 Air temperature and humidity sensor or LaskaKit SCD41 CO2, temperature and air humidity sensor .

    There are also plenty of GPIOs to plug in whatever you need.

    Specifications:

    ESP32 module ESP32-WROOM-32 16MB
    Input voltage 3.7-8V
    Power consumption in deep-sleep mode 10μA (standalone display board without connected peripherals)
    Digital I/O Pins 32
    Analog Inputs 16
    Pinout (standard for GxEPD2)
    MOSI/SDI 23
    CLK/SCK 18
    SS/CS 5
    DC 17
    RST 16
    BUSES 4
    Power supply of ePaper and µSup(set to HIGH) 2
    Dimensions
    Length 75 mm
    Width 28.3mm
    Height 7.1mm
    Weight 11g


    Delivery components:

    • 1pc LaskaKit ESPink ESP32 e-Paper

    Remark:

    • Displays and batteries not included
    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

    Additional parameters

    Category: ESP Development Boards
    Warranty: 2 years
    Type: ESP
    Logical levels: 3.3V
    I/O pins: 28
    PWM pins: 28
    ADC pins: 12
    Frequency: 40MHz
    Flash memory: 16MB
    SRAM memory: 520kB
    EEPROM memory: Ne
    Connector with battery charger: Yes
    Microcontroller: ESP32
    Converter: CH9102
    Bluetooth: Yes
    WiFi: Yes
    5,0 6 ratings
    5
    6x
    4
    0x
    3
    0x
    2
    0x
    1
    0x
    Do not fill out this field:
    5
    LH Avatar of author | 01/01/2024
    Vše funguje jak má, ale, je možné, že namá výstup 5V? pin co je označen VCC tak na něm naměřím 1.9V ten pin je pouze pro VCC napájení celé desky?
    5
    RH Avatar of author | 06/11/2023
    Paradni deska, funguje skvele
    5
    MŠ Avatar of author | 03/08/2023
    Výborná deska, funguje jak má, kompatibilní s mnoha druhy ePaperů. Luxusní práce!
    5
    F Avatar of author | 18/01/2023
    S modulem jsem spokojen, funguje jak má, spotřeba je parádní. Používám s displejem 4.2" 400x300 ePaper raw displej RBW (https://www.laskakit.cz/waveshare-4-2--400x300-epaper-raw-displej-rbw/) a knihovnou GxEPD2. Mám pouze dvě malé výhrady, speciálně k výše uvedenému displeji je velmi obtížné modul připojit tak, aby se obojí nějak rozumně vešlo do malé krabice (na jedné fotografií výše je krásně vidět, jak modul přesahuje rozměry připojeného displeje) - pro tento účel je nutné použít prodlužovací kabel a příslušnou spojku, což je sice funkční, ale k eleganci to má dost daleko (chápu, že tento modul je univerzální, takže jiné, zejména větší, displeje, se k němu připojují daleko lépe). Další připomínka je spíše obecného charakteru a týká se všech modulů od LaskaKit - myslím, že by měl LaskaKit vytvořit buď vlastní repozitář svých modulů s jejich parametry, který by byl kompatibilní s Arduino IDE a nebo ještě lépe, doplnil své moduly do depozitáře modulů na GITu (https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json) no a jako třetí nejjednodušší možnost bych viděl, doplnit do popisu každého modulu jaký jiný modul (dostupný v repozitáři) zvolit v Arduino IDE pro připojení ke konkrétnímu modulu - tohle by všem (zejména začátečníkům) ušetřilo spoustu celkem zbytečného laborování s nastavením Arduino IDE pro daný modul.
    5
    TB Avatar of author | 28/12/2022
    Funguje výborně se 7.5" HINK-E075A01 (640x384)
    5
    LB Avatar of author | 21/11/2022
    I'm very pleased with the ESPInk board. As promised, the deep sleep current is quite low and the e-paper boost circuit supports all of the panels I've tested so far. A well-designed board at a great price.
    Do not fill out this field:
    IB Avatar of author Arduino IDE 03/12/2024 23:49
    Dobrý večer, prosím, jaký modul z repozitáře Arduino IDE použít? Děkuji moc.
    Reply
    J Avatar of author Naskladnění 17/10/2024 18:04
    Dobrý den, kdy se očekává naskladnění (kterékoliv verze)? Děkuji.
    Reply
    KL Avatar of author Naskladnění 18/10/2024 07:35
    Zdravím, konec příštího týdne.
    Z Avatar of author DRAM segment data does not fit 22/06/2024 16:40
    Funguje někomu tato deska včetně wifi za použití knihovny GxEPD2? V ukázkových příkladech je pouze práce se samotným displejem. Jakmile však chci ESP32 připojit na wifi, mám smůlu, protože "region `dram0_0_seg' overflowed by 14536 bytes". Zkoušel jsem celý program co nejvíce ořezat, ale bez úspechu.
    Reply
    MŠ Avatar of author 28/06/2024 14:22
    Hezký den, mělo by to fungovat bez problému i s Wi-Fi i na starší ESPInk desce, firmware Živého Obrazu to tak má a funguje to bez problému napříč různými displeji: https://github.com/MultiTricker/zivyobraz-fw
    Z Avatar of author 25/06/2024 09:14
    Zkoumal jsem to poměrně dlouho a pravděpodobně se jedná o nějakou chybu v knihovně GxEPD2. Pokud nastavím prakticky jakýkoliv jiný displej než GxEPD2_750c_Z08 třeba i s vyšším rozlišením (verze HD), tak i se třemi barvami lze kód zkompilovat. U tohoto displeje to nejde. Vycházel jsem z Vašeho kódu na gitu, jen jsem do něj přidal Wifi.h a odpovídající rutinu pro připojení na wifi. Vyzkoušel jsem těch ukázkových kódů víc a všechny se stejným výsledkem.
    Z Avatar of author DRAM segment data does not fit 22/06/2024 17:18
    Tak problém se objevuje pouze v případě provozu displeje v režimu tří barev. Bohužel je mimo mé schopnosti to vyřešit, takže zůstanu u černobílého zobrazování.
    TG Avatar of author Odporový dělič na desce v2.6 05/04/2024 22:28
    Dobrý den, Prosím, je možné z Vaší strany zkontrolovat odporový dělič na desce v2.6, při vstupním napětí baterie 3,9V naměřím 3,7V na GPIO34. Testovány 3 desky v2.6. U desek v2.5 a v1.2 se stejnou baterií, tedy při vstupním napětím 3,9V naměřím 2,08V. Předem díky.
    Reply
    MF Avatar of author Odporový dělič na desce v2.6 09/04/2024 08:28
    Dobrý den, na základě Vašeho příspěvku jsme zjistili, že na deskách je z výroby chybně osazen rezistor R13. Místo hodnoty 1M je osazen rezistor s hodnotou 10k. Proto ta rozdílná hodnota. Všem postiženým, kteří potřebují měřit napětí baterie v rámci reklamace rezistor vyměníme za správnou hodnotu. Založte nám to tedy jako reklamaci na https://www.laskakit.cz/reklamace/ a po založení dostanete informace, jak se bude postupovat dál.
    TG Avatar of author Dostupnost 12/03/2024 13:58
    Dobrý den, Prosím, existuje nějaký odhad dostupnosti PCB verze? Předem děkuji.
    Reply
    KL Avatar of author Dostupnost 12/03/2024 16:42
    Zdravím, snad tento týden
    M Avatar of author ESPHome meranie baterie 13/02/2024 21:49
    Dobry den, Nikde som nenasiel ako v ESPHome pouzivat meranie napetia baterie. Pri pouziti kodu dostavam konstantnu hodnotu 1.02 nezavisle na napati baterie sensor: - platform: adc pin: GPIO34 name: "Napätie batérie" id: natatie_baterie update_interval: 15s V komentaroch sa pise o prepojke, ale to malo byt iba do verzie 2 a mal by som mat verziu 2.5 podla toho co je napisane na doske. Dakujem za pomoc
    Reply
    M Avatar of author 09/06/2024 09:36
    Treba pridať attenuation: auto Lebo štandardne esphome meria len interval 0-1v sensor: - platform: adc pin: GPIO34 attenuation: auto update_interval: 15s name: "Display BAT level" filters: - multiply: 1.769
    MF Avatar of author ESPHome meranie baterie 14/02/2024 13:06
    Dobrý den, s ESPHome Vám bohužel poradit neumíme. Nemáme možnost s ESPHome detailně testovat. Tak snad poradí někdo ze zákazníků, kteří to mají zprovozněné.
    D Avatar of author IPEX anténa plug and play 21/12/2023 20:49
    Dobrý den, když zapojím do IPEX konektoru vhodnou anténu, bude vše fungovat plug and play? Nebo budu muset doinstalovat ovladače antény? Děkuji.
    Reply
    KL Avatar of author IPEX anténa plug and play 22/12/2023 14:22
    Ano, plug and play
    A Avatar of author micropython 19/12/2023 19:58
    Dobry den, podporuje board micropython? Dekuji
    Reply
    MF Avatar of author micropython 20/12/2023 07:47
    Dobrý den, jedná se o standardní ESP32, tak by neměl být problém programovat i v micropythonu.
    T Avatar of author SPIFF paměť 19/12/2023 12:37
    Prosím jaký používate nastavení v Arduino IDE pro maximální paměť SPIFF ? 4MB nebo to je víc? Mam FW BIN soubor 1,2MB a SPIFF data 1,4MB. Přes OTA tam, ale nelze pro nedostatek paměti nahrát novy BIN.
    Reply
    MF Avatar of author SPIFF paměť 20/12/2023 07:49
    Dobrý den, na desce jsou osazeny ESP moduly s flash pamětí 16MB. Můžete tak využít i jiné dostupné schéma rozdělení, které Vám bude více vyhovovat.
    M Avatar of author EspHome konfig 07/12/2023 09:06
    Dobry den, podarilo sa niekomu rozbehnut espInk s home assistentom a espHome konfiguraciou ? Mozete pozdielat svoju konfiguraciu ?
    Reply
    J Avatar of author Programator 11/11/2023 13:11
    Dobry den, je potreba k programovani teto desky prikoupit jeste programator, nebo je to mozne pres USB-C ? Dekuji
    Reply
    MF Avatar of author Programator 13/11/2023 08:14
    Dobrý den, tato deska má již programátor integrovaný. Stačí tedy jen připojit USB.
    MH Avatar of author 30/10/2023 07:42
    Dobrý den, máte nějaké bližší info o termínu naskladnění.
    Reply
    MH Avatar of author 30/10/2023 07:43
    Dobrý den, máte nějaké bližší info o termínu naskladnění?
    P Avatar of author 03/10/2023 20:39
    Kdy se ocekava naskladneni? Dekuji
    Reply
    KL Avatar of author 04/10/2023 11:03
    Zdravím. otestovali jsem teď prototyp a je OK, objednáváme výrobu, naskladníme za cca 4-5 týdnu.
    V Avatar of author 02/09/2023 09:59
    Deska funguje skvěle, používám ji s ESPHome pro zobrazení dat z Home Assisentu. Jen by mě zajímalo, jde nějak snadno v SW poznat, jestli je deska napájená z připojené baterie, nebo z USB portu?
    Reply
    L Avatar of author E-ink 21/12/2023 18:36
    Hezký den, jaký E-ink jste k tomu připojil. ESPhome také používám a nevím zda GoodDisplay budou pod ESPhome fungovat. Manuál mluví jen o Waveshare.
    MK Avatar of author 19/11/2023 16:45
    Domnívám se, že by to šlo poznat nepřímo podle naměřeného napětí na integrovaném děliči. Co jsem vypozoroval, tak napětí baterie není nikdy tak vysoké, jako tomu je při připojeném USB.
    MF Avatar of author 05/09/2023 09:10
    Dobrý den, sice detailně ESPHome neznáme, ale domníváme se, že úplně jednoduchým způsobem to zjistit nepůjde.
    A Avatar of author Napeti baterie 20/04/2023 18:47
    E-paper s deskou funguje dobre, nicmene se me nedari merit napeti baterie. Kod z prikladu (ESP32AnalogRead adc; float vBat = 0.0;adc.attach(34);vBat = adc.readVoltage()*1.769;) vraci nesmyslne nizke hodnoty (0.5-0.52). Baterie je plne nabita a pri zmereni ma 4.2V. V cem by mohl byt problem?
    Reply
    A Avatar of author Funguje 21/04/2023 20:49
    Vyborne, diky, tohle me nejak uniklo. Ted uz vsechno funguje spravne.
    MF Avatar of author Napeti baterie 21/04/2023 07:17
    Dobrý den, to vypadá, že nemáte propojenu propojku ADC. U desek do verze 2.0 nebyla z výroby propojena v případě potřeby měření se musela propojit kapkou cínu. Od verze 2.0 je již propojena z výroby.
    LH Avatar of author IPX 03/04/2023 10:34
    Dobrý den, neplánujete variantu s IPX anténou? Hodila by se mi. :)
    Reply
    LH Avatar of author 03/04/2023 13:21
    Paráda, a kdyby mohla být v prodeji, prosím?
    KL Avatar of author IPX 03/04/2023 10:46
    Zdravím, nová verze bude i s IPEX i s převodníkem s cca stejnou spotřebou ;)
    MŽ Avatar of author Baterie a připojený programátor 20/11/2022 19:49
    Dobrý den, pokud rozumím správně schématu, při připojeném programátoru s vyvedeným napětím 3,3V ba měla být baterie odpojená? Verze PCB 1.2. Děkuji
    Reply
    MF Avatar of author Baterie a připojený programátor 21/11/2022 10:34
    Dobrý den, při připojení programátoru se baterie odpojovat nemusí. Jen nebude nabíjena.
    VW Avatar of author Pinout e-paper 24/10/2022 15:16
    1.Jaké piny na ESP jsou vyhrazeny pro konektor e-paper? Je to takto? : CS 5, SS 5 ,DC 17, RST 16, BUSY 4 2. FPC Konektor má kontakty nahoře nebo dole?
    Reply
    KL Avatar of author Pinout e-paper 26/10/2022 13:28
    Přidáno do popisu
    MF Avatar of author Pinout e-paper 25/10/2022 07:02
    Dobrý den, jak a kam je na desce co zapojeno zjistíte ve schématu zapojení, které je dostupné na našem GitHubu - https://github.com/LaskaKit/ESPink/tree/main/HW. Odkaz je dostupný také v sekci Související soubory v popisu zboží.
    S Avatar of author Spotřeba 20/10/2022 23:16
    Dobrý den, jaký je cca odběr proudu této desky v režimu Deep sleep?
    Reply
    MF Avatar of author Spotřeba 21/10/2022 14:47
    Dobrý den, u těchto prvních verzí je odběr ve deep sleep režimu cca 14μA. Nové verze pak budou mít odběr jen cca 6μA.
    S Avatar of author 02/10/2022 19:10
    Nějaká podrobnější specifikace této desky by nebyla (spotřeba,...)? Je tato deska použitelná s display https://www.laskakit.cz/waveshare-2-9--296x128-epaper-raw-displej-rbw/ (pinová kompatibilita)? Jakou grafickou knihovnu pro výše uvedený display doporučujete?
    Reply
    MF Avatar of author 04/10/2022 13:28
    Dobrý den, ano tento raw displej můžete s touto deskou použít. Knihovnu máme pro e-paper displeje otestovánu tuto: https://github.com/ZinggJM/GxEPD2
