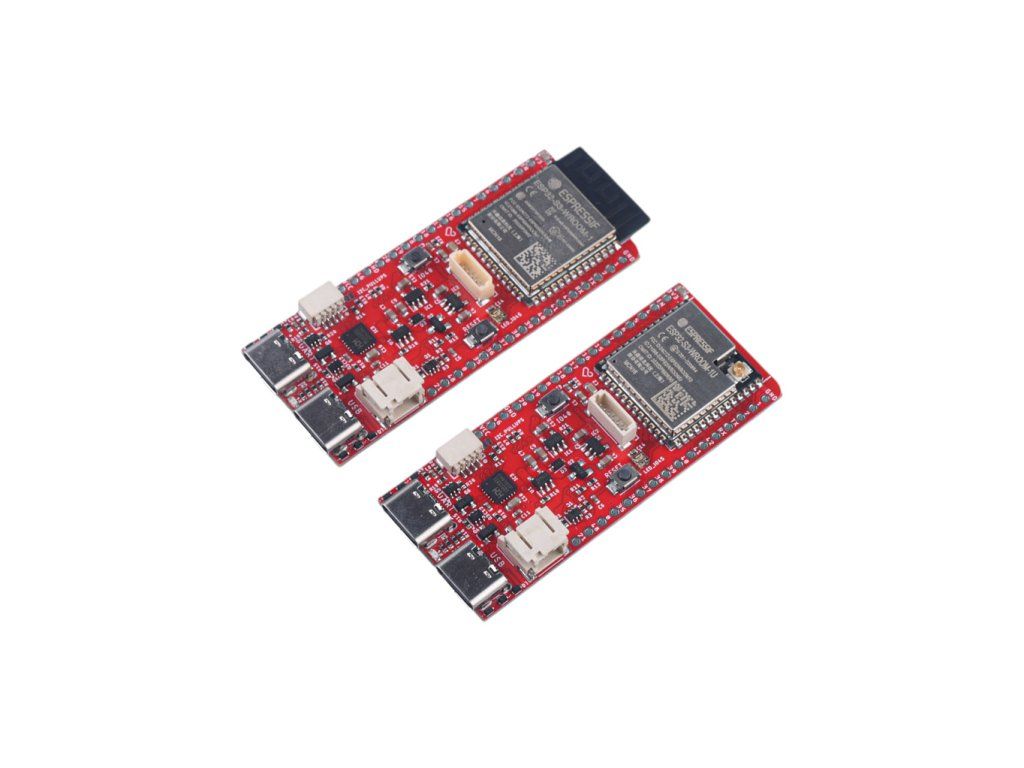

LaskaKit ESP32-S3-DEVKit
Code: LA100137I LA100137P Choose variant
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Product detailed description

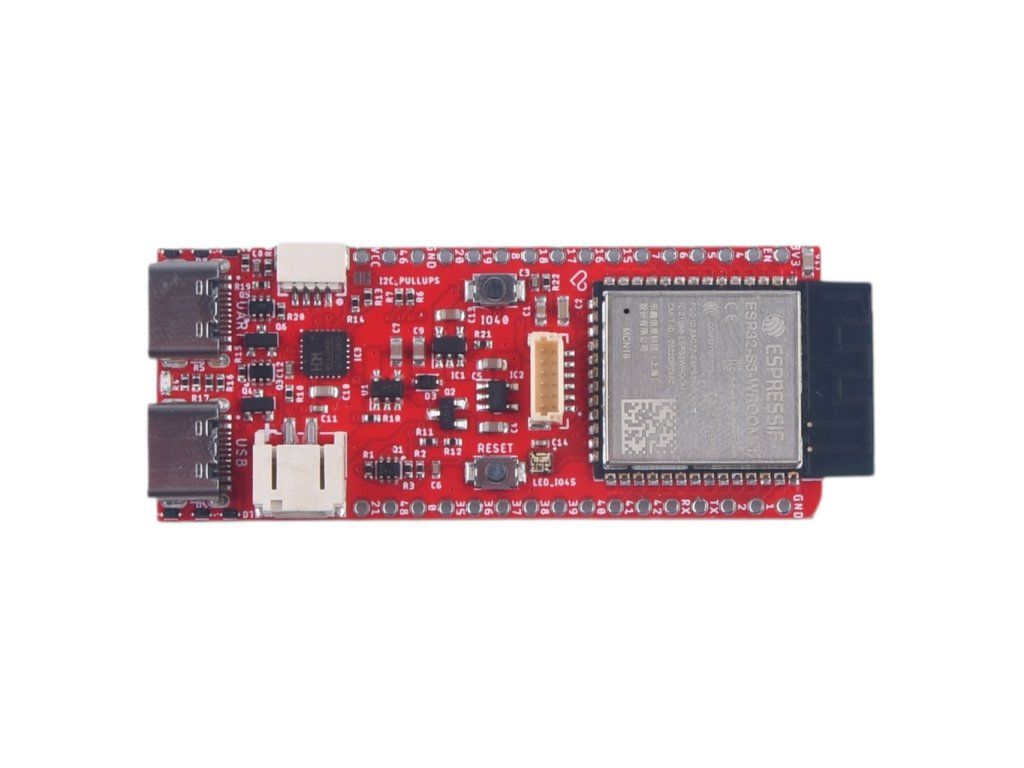

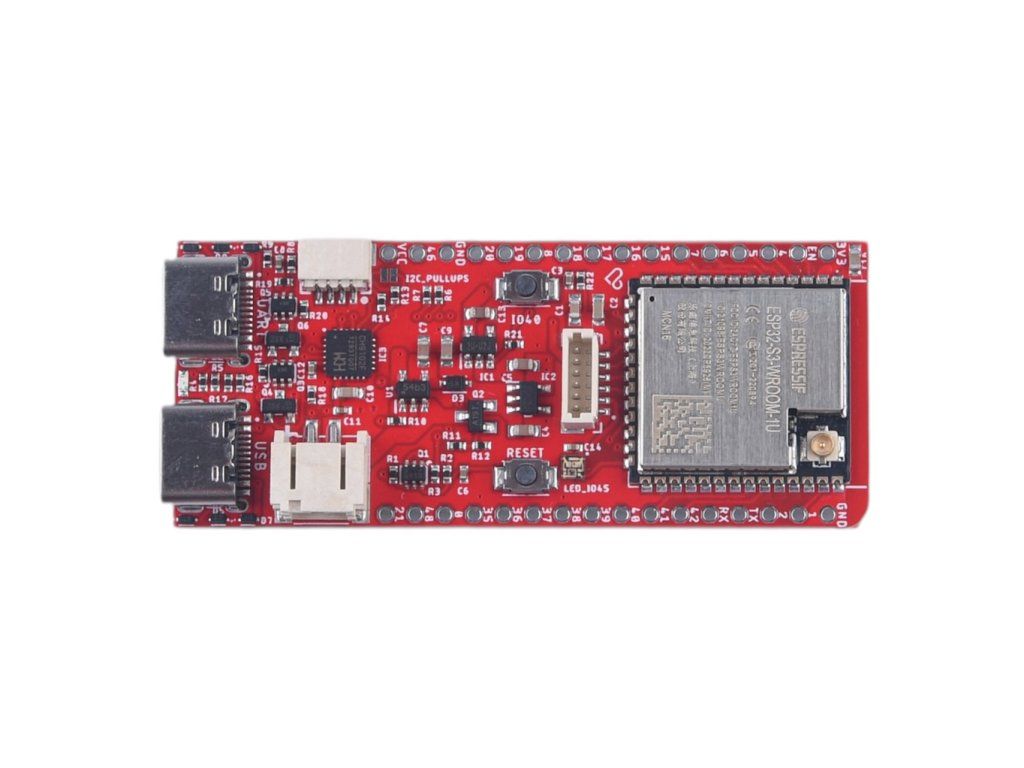

Development board with ESP32-S3 microcontroller specifically designed for ultra-low power battery powered IoT applications. Thanks to its choice of components and circuit design, it is one of the boards with extremely low power consumption in sleep mode. Also the type of microcontroller used - SoC ESP32-S3 predestines this board for high-performance IoT applications. The board also contains an integrated charger for one Li-ION cell, which is then powered by the board. With this board, you no longer have to choose between power and power consumption, so you can focus on your own application development with almost no limitations.
The spacing of the I/O pins was deliberately chosen so that the entire board can be inserted into a non-soldering contact field during the development phase, which can greatly simplify the initial design of the application under development.
The board already contains an integrated programmer so there is no need to use another one. Thanks to the new programmer chip and its circuitry, the sleep mode consumption is not significantly affected and therefore it can be used even for applications demanding a long operating time on battery power.
Specifications:
| ESP32 module | ESP32-S3-WROOM-1U-N16 or ESP32-S3-WROOM-1-N16 |
| Input voltage | 3.7-8V |
| Power consumption in deep-sleep mode | 12μA (standalone board without connected peripherals) |
| Digital I/O Pins | 32 |
| Analog Inputs | 16 |
| Dimensions | |
| Length | 65.5mm |
| Width | 25.5mm |
| Height | 7.5mm |
| Weight | 9g |
Delivery components:
- 1pc LaskaKit ESP32-S3-DEVKit
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Additional parameters
| Category: | ESP Development Boards |
|---|---|
| Warranty: | 2 years |
| Type: | ESP |
| Logical levels: | 3.3V |
| I/O pins: | 32 |
| PWM pins: | 32 |
| ADC pins: | 16 |
| Frequency: | 40MHz |
| Flash memory: | 4MB |
| SRAM memory: | 520kB |
| EEPROM memory: | Ne |
| Connector with battery charger: | Yes |
| Microcontroller: | ESP32 |
| Converter: | No |
| Bluetooth: | Yes |
| WiFi: | Yes |
4,0
3 ratings
Add a rating
5
4
3
2
1
3
MN
Milan Novák
Milan Novák
Deska se jeví zajímavě, ale SPI moc nefunguje, resp. podle příkladu na Githubu. Při připojení modulu SDCARD, je nutné definovat všechny piny. Podle schématu:
#define SD_CLK 12
#define SD_MISO 13
#define SD_MOSI 11
#define SD_CS_PIN 10
#define VSPI 3
SPIClass sdSPI(VSPI);
Pak zapnout pin 47:
pinMode(47, OUTPUT); // Set uSUP connector power transistor as output
digitalWrite(47, HIGH); // Turn power ON uSUP connector
delay(1000);
A pak to funguje. Ale toho času :) Ano s ESP-S3 jsou prakticky pořád problémy.
4
KK
Karel Král
Karel Král
Modul je funkční, všechny příklady mi běží, ale co mi naprosto schází, je dokumentace. Vím, že je dostupné schéma zapojení, ale mě jako spíše programátorovi než HW specialistovi nic neřekne o tom, jak zapojit baterii, jak modul nejlépe napájet, jak pracovat se sběrnicí I2C atd. Prostě chybí datasheet a bez něho v tom naprosto tápu.
Nedoporučuji pro začátečníky.
5
JH
Jan Haering
Jan Haering
Výborná deska s nabíječkou, integrovaným usb portem pro programování a jako bonus SK6812 LEDka (na pinu 45). Chvíli jsem jen zápasil s I2C spojením s SCD41, než jsem zjistil, že je potřeba nejdřív zapnout stabilizátor pomocí pinu 47. Jen bych uvítal, kdyby se dala vypnout červená LEDka naíjení, když není připojená baterie. Nevím jestli to nějak jde.
Pro inspiraci tady je základní konfigurace v ESPHome pro připojení SCD41 (pomocí uŠup konektoru) a zapnutí LEDky: https://github.com/hhjcz/esphome_samples/blob/master/co2meter-laskakit-esp32-s3.yaml
DČ
Nutná IPEX anténa?
David Čapek
Nutná IPEX anténa?
David Čapek
Dobrý den, chci se zeptat, jestli je pro IPEX variantu této desky potřeba připojit anténu, nebo jestli je volitelná a dokáže přijímat WiFi i bez ní stejně jako PCB varianta?
Reply
Reply
MF
Nutná IPEX anténa?
Martin Frajdl
Nutná IPEX anténa?
Martin Frajdl
Dobrý den, IPEX varianta vyžaduje připojení externí antény, bez připojené antény se nedoporučuje WiFi na modulu používat.
KK
Napájení desky přes VCC?
Karel Král
Napájení desky přes VCC?
Karel Král
Dobrý den, asi jsem předchozí dotaz na napájení nejasně specifikoval. U této desky naprosto chybí dokumentace.
Má otázka je: Lze desku napájet z externího zdroje připojeného na piny desky? Lze ji napájet z pinů když je zároveň zapojené USB? Jaké je povolené napětí?
Předpokládám, že podle zvyklostí by měla jít napájet pomocí pinu VCC a GND, ale nikde to není dobře popsané.
Můj případ užití: Potřebuji deskou řídit NeoPixel LED, které mají vysoký odběr, tzn. nejdou napájet z vývojové desky. Proto používám externí zdroj 5V, kterým napájím LED pásek a tímto stejným zdrojem bych rád napájel i vyvojovou desku (piny VCC a GND?) . Zároveň potřebuji mít připojen USB kvůli programování.
Bežná deska s Arduino Nano tohle zvládne, ale zde nevím.
Reply
Reply
MF
Napájení desky přes VCC?
Martin Frajdl
Napájení desky přes VCC?
Martin Frajdl
Dobrý den, kompletní schéma zapojení na našem GitHubu(odkaz v popisu zboží) Vám přijde jako nedostatečná dokumentace? V tom případě se omlouváme, ale nic lepšího momentálně nemáme. Samozřejmě lze desku napájet i pomocí pinu VCC. Napájecí napětí je v tomto případě 5V. Lze mít připojené napětí jak na pinu VCC, tak i USB. Toto všechno lze ale vyčíst ze zmiňovaného schématu.
KK
Jak lze desku napájet při vývoji?
Karel Král
Jak lze desku napájet při vývoji?
Karel Král
Lze desku napájet při vývoji, kdy je připojen USB Uart konektor, zároveň i z jiného zdroje? Pokud lze, jak? Jde mi o měření spotřeby.
Arduino desky to umožňují, ale tady nevím.
Reply
Reply
MF
Jak lze desku napájet při vývoji?
Martin Frajdl
Jak lze desku napájet při vývoji?
Martin Frajdl
Dobrý den, deska nemá žádnou speciální možnost měření odběru proudu. Vždy měříme externím měřidlem přímo odběr z baterie bez připojeného USB, nebo jiného zdroje napájení.
KK
Lze nějak vypnout červenou LED?
Karel Král
Lze nějak vypnout červenou LED?
Karel Král
Červená LED svítí i ve chvíli, kdy je modul uspaný pomocí esp_deep_sleep_start(). Lze ji nějak vypnout? Deska i v deep sleep bere asi 5mA, z čehož podezírám i diodu.
Reply
Reply
MF
Lze nějak vypnout červenou LED?
Martin Frajdl
Lze nějak vypnout červenou LED?
Martin Frajdl
Dobrý den, dioda CH svítí jen v případě, že je připojeno USB do konektoru UART, indikuje nabíjení baterie. Zhasne až bude baterie nabitá.
KK
Lze použít LiPol baterie?
Karel Král
Lze použít LiPol baterie?
Karel Král
V popisu i na Githubu se píše pouze o tom, že z desky lze nabíjet Li Ion 1 clankove baterie. Je deska kompatibilní i s LiPol bateriemi? O tom se nepíše. Byly by pro mě vhodnější rozměrově.
Reply
Reply
KK
Odpověď od podpory
Karel Král
Odpověď od podpory
Karel Král
Dobrý den,
lip a li-ion jsou stejný, co se tyká nabíjení. můžete používat obě
KK
Jak pracovat se stabilizátorem? Málo dokumentace
Karel Král
Jak pracovat se stabilizátorem? Málo dokumentace
Karel Král
Já jsem začátečník-před týdnem jsem zapojil své první Arduino-a nadšeně jsem se vrhl do této desky. Ale naprosto mi k ní chybí dokumentace. Vím, že na GitHub je schéma zapojení, ale potřeboval bych nějaký návod, jak s deskou zacházet. Např. v example na Neopixel jsem našel nějakou poznámku a práci se stabilizátorem a pinu 47, ale to je všechno. Co to znamená zapnout output na pinu 47? Potřebuji více informací. Potřebuji dokumentaci k zapojení konektorů. Jak pracovat s baterií a touto deskou? Píšete, že lze zapojit, ale nikde není, jak.
Všechny příklady z Githubu mi jedou, ale srozumitelná dokumentace k HW chybí.
Reply
Reply
KL
Jak pracovat se stabilizátorem? Málo dokumentace
Konstantin Láska
Jak pracovat se stabilizátorem? Málo dokumentace
Konstantin Láska
Bohužel podrobný návod napsat nestíháme, do budoucna bude datasheet na modul.
