    LaskaKit ESP32-LPKit

    Code: LA100057I LA100057P Choose variant
    Tip
    7 ratings
    Brand: LaskaKit
    LA100057P-esp32-lpkit-axonometric-1
    €14,27 €11,79 excl. VAT
    In stock (1 pcs) In stock (128 pcs) Choose variant
    Variant
    Delivery to:
    15/01/2025 15/01/2025 Choose variant

    LaskaKit ESP32-LPKit

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Product detailed description

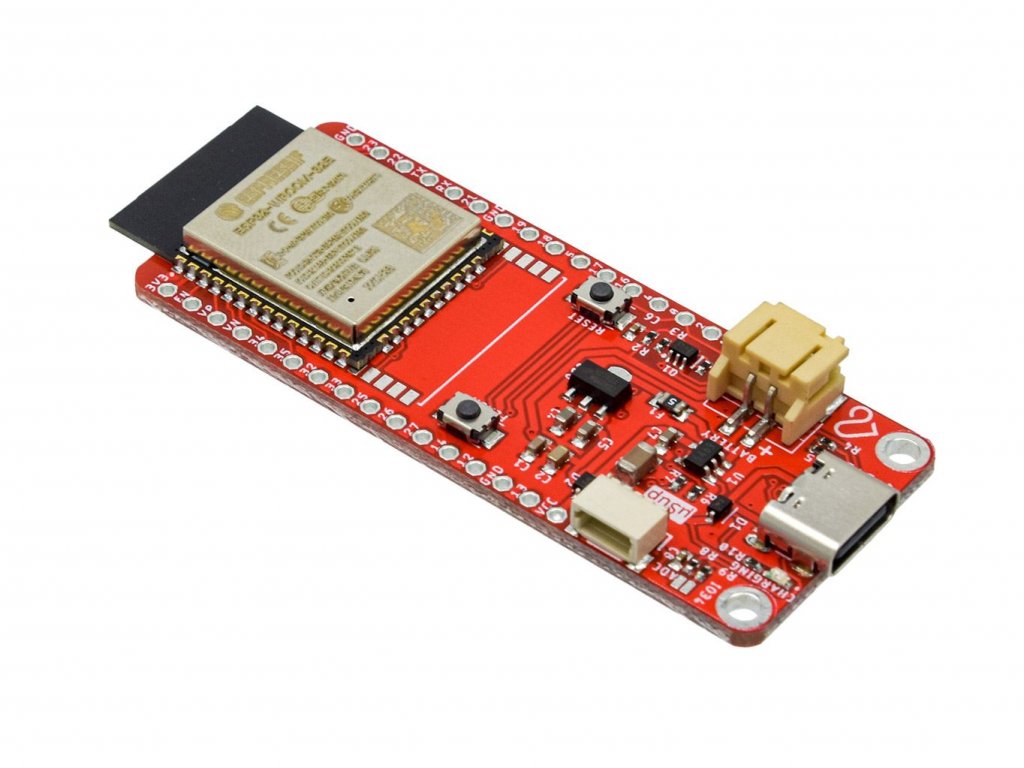

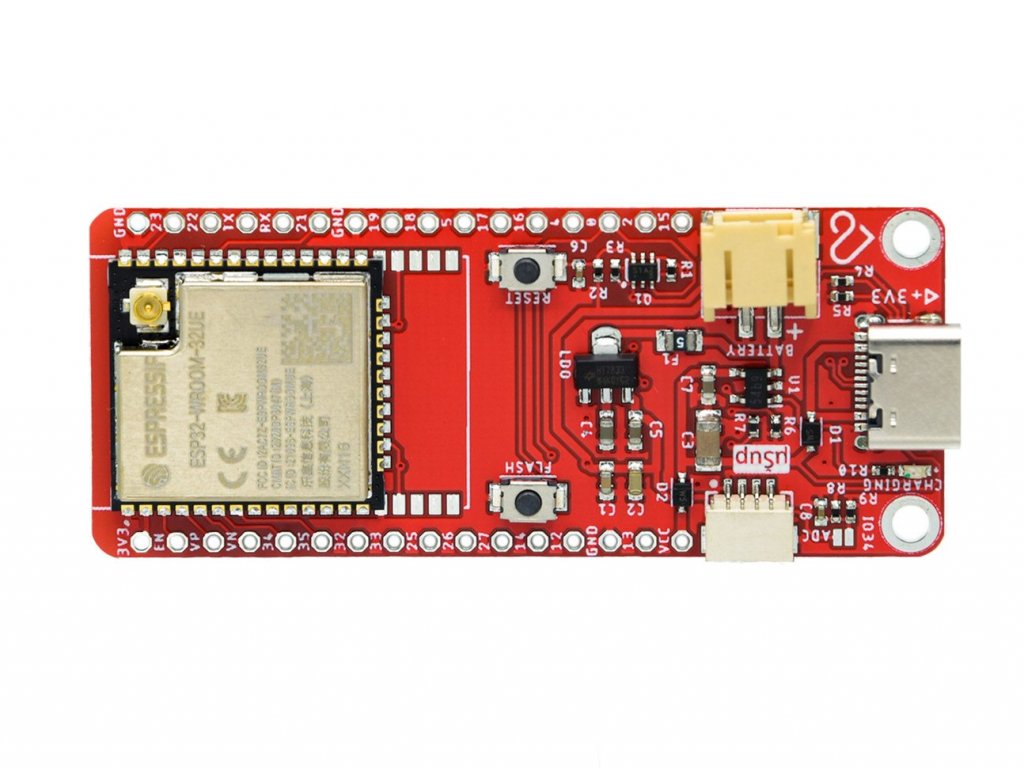

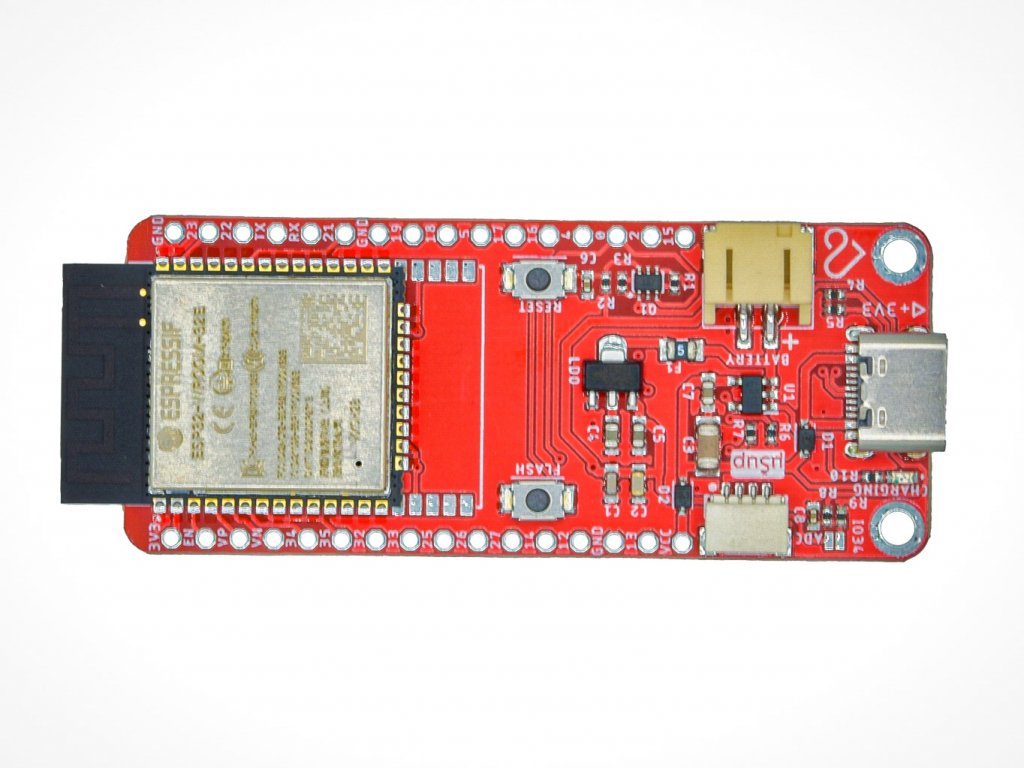

    Development board with ESP32-WROOM microcontroller specifically designed for ultra-low power battery powered IoT applications. Thanks to its choice of components and circuit design, it is one of the boards with extremely low power consumption in sleep mode. Also the type of microcontroller used - SoC ESP32 predestines this board for high-performance IoT applications. The board also contains an integrated charger for one Li-ION cell, which is then powered by the board. With this board, you no longer have to choose between power and power consumption, so you can focus on your own application development with almost no limitations.

    The board does not include an integrated programmer, which also saves power and allows the board to maintain a very small footprint. The spacing of the I/O pins was deliberately chosen so that the entire board can be inserted into a non-soldering contact field during the development phase, which can greatly simplify the initial design of the application under development.

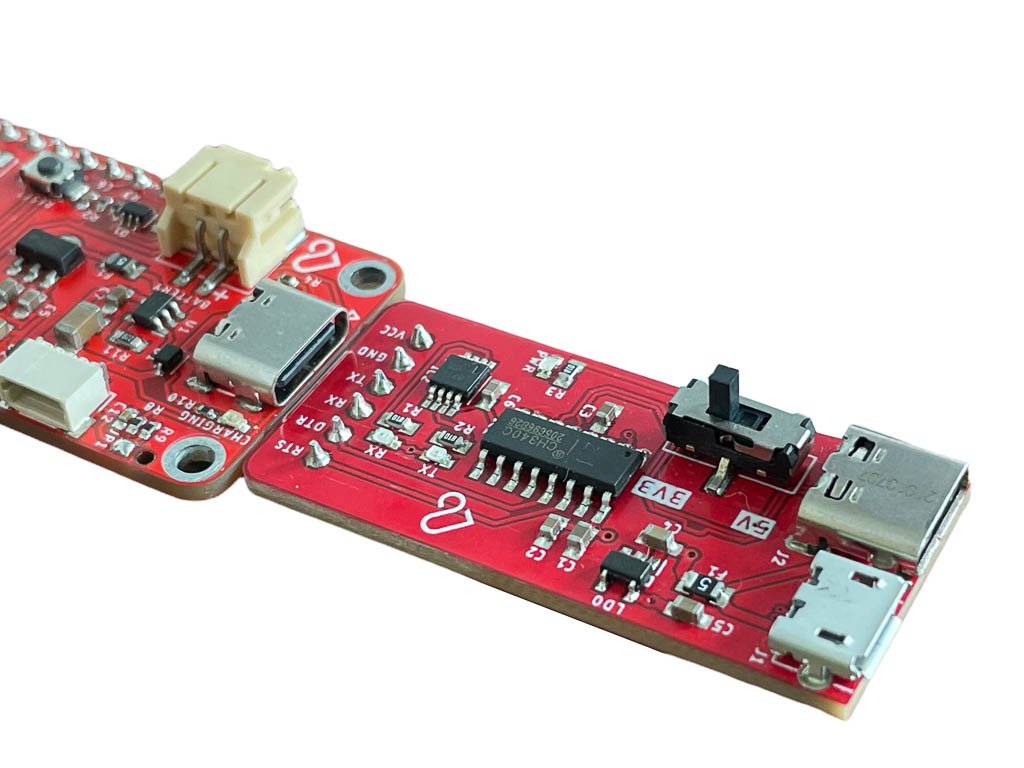

    For these boards, and not only for them, we have also created a suitable programmer, which will make programming this board a breeze. When using our programmer, it is no longer necessary to press any buttons before programming, as with some similar boards.

    Specifications:

    ESP32 module ESP32-WROOM-32 16MB
    Input voltage 3.7-8V
    Power consumption in deep-sleep mode 7μA (standalone board without connected peripherals)
    Digital I/O Pins 32
    Analog Inputs 16
    Dimensions
    Length 62mm
    Width 25.5mm
    Height 10mm
    Weight 10.3g

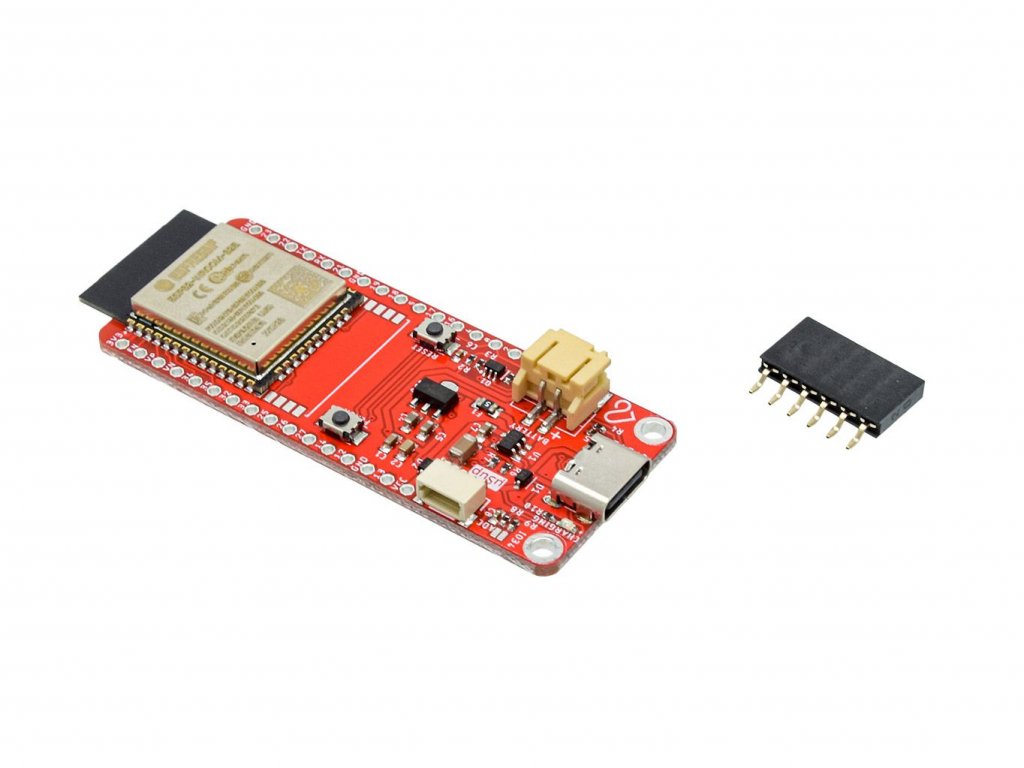

    Delivery components:

    • 1pc LaskaKit ESP32-LPKit
    • 1pc 6pin hollow rail for programmer connection

    Remark:

    • This board is a 3.3V device. If you need to connect 5V digital sensors or devices, you will need a voltage level converter such as our 4-channel or 8-channel converter modules.
    • Programmer and pin bar not included
    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

    Additional parameters

    Category: ESP Development Boards
    Warranty: 2 years
    Type: ESP
    Logical levels: 3.3V
    I/O pins: 32
    PWM pins: 32
    ADC pins: 16
    Frequency: 40MHz
    Flash memory: 4MB
    SRAM memory: 520kB
    EEPROM memory: Ne
    Connector with battery charger: Yes
    Microcontroller: ESP32
    Converter: No
    Bluetooth: Yes
    WiFi: Yes
    4,7 7 ratings
    5
    5x
    4
    2x
    3
    0x
    2
    0x
    1
    0x
    Do not fill out this field:
    4
    MŠ Avatar of author | 30/11/2023
    Podle popisu a fotografií jsem předpokládal, že dutinková lišta pro programátor bude nepřipájena a bude volně přiložena. Modul (IPEX verze) mi přišel s již osazenou dutinkovou lištou a ještě tak nešťastně hodně vzadu za hranou PCB že piny programátoru jen tak tak lze zastrčit do dutinek a pokud se toho nedotýkáte, tak to drží. Ale opravdu jen na čestné slovo. To mi přijde škoda u tak jinak skvělého modulu. Jinak tomu opravdu nemohu vytknout nic, skvělá práce. Je možnost si objednat modul s neosazenou dutinkovou lištou?
    4
    M Avatar of author | 04/08/2023
    Zdravím chtěl bych vědět jak je na tom Flash pamět atd? děkuji
    5
    LH Avatar of author | 21/04/2023
    Skvělé, konečně někdo přemýšlel a zúžil vývojovou desku aby pasovala do breadboardu. ????????????
    5
    VV Avatar of author | 02/01/2023
    Naprostá spokojenost
    5
    TV Avatar of author | 11/10/2022
    Skvělá vývojová deska, u mě nahradila oblíbenou Wemos Lolin32, je úspornější, má správně umístěnou PCB anténu, takže i dosah signálu je lepší, je mnohem úspornější a navíc podporuji českého výrobce. Za mě naprostá spokojenost.
    5
    FL Avatar of author | 08/08/2022
    Spotřebu jsem neměřil ale vypadá že odpovídá uváděné. Na pin 34 je dokonce vyvedený odporový dělič z napětí baterie akorát jsem musel propájet kontakty dle schématu. Neuškodil by potisk s trochu vyšší kvalitou jelikož jsou popisy některých pinů trochu hůř čitelné. Za ty prachy je to supr LP deska pro DIY zařízení.
    5
    SS Avatar of author | 14/08/2021
    A superb, lightweight, compact, and EXTREMELY energy-efficient ESP32 development board!
    Do not fill out this field:
    MK Avatar of author Velikost Flash 27/07/2024 14:52
    Dobrý den, Jakou velikost flash paměti a případně jaký čip ESP byl zvolen? Franta
    Reply
    F Avatar of author 27/07/2024 14:53
    Již to vidím, je to v záhlaví tabulky, řádně schované.
    V Avatar of author Napětí baterie 06/01/2024 18:28
    Dobrý den, jakým způsobem mám prosím zjišťovat napětí baterie? Hádám podle schématu, že na pinu 34, ale když do desky nahraji ESPHome, nejsem schopný se dostat na vyšší hodnotu, než 0,14 V. Jednou mi tam skočilo 0,22 V, ale pak to spadlo zase zpátky na 0,14 V. Vidím okolo ve schématu resistory a kondenzátory, ale na to již moje znalosti nestačí, abych si z toho cokoliv dalšího odvodil. V ESPHome používám toto nastavení: - platform: adc name: "Battery level" pin: 34 attenuation: 11db
    Reply
    KL Avatar of author Napětí baterie 08/01/2024 07:20
    Potřeba zkrátit propojku ADC
    JČ Avatar of author Blikající dioda při napájení z USB / VCC 17/10/2023 22:50
    Dobrý den, pokud desku napájím z USB nebo z pinu VCC (5V), tak agresivně (cca 2x za sekundu) bliká CHARGIND dioda. Lze toho chování nějak potlačit prosím? Nechci desku používat s baterií a v popisu bohužel není zmíněno, že bez baterie funguje přinejmenším podivně.
    Reply
    PJ Avatar of author 29/11/2023 18:14
    Pozoruji stejné chování. Chtěl bych destičku používat bez baterky a LED zuřivě bliká. Zajímavé je, že s připojeným programátorem LED nebliká.
    MF Avatar of author Blikající dioda při napájení z USB / VCC 19/10/2023 08:02
    Dobrý den, toto chování opravdu není obvyklé. Bez připojené baterie by měla dioda svítit. Možná by se mohlo jednat o nějakou závadu. To bude nutné prověřit v rámci reklamace. Založte nám to tedy jako reklamaci na https://www.laskakit.cz/reklamace/.
    AŠ Avatar of author Mezera mezi vývody 07/06/2023 07:54
    Dobrý den, jaká je prosím rozteč pinů mezi levou a pravou stranou? Děkuji
    Reply
    MF Avatar of author Mezera mezi vývody 12/06/2023 07:55
    Dobrý den, rozteč je 22,86mm
    AS Avatar of author Proud na pinu 3V3 19/05/2023 13:51
    Dobrý den, chtěl bych se zeptat, jaký maximální proud dokáže deska dodat na pin 3V3. Mám totiž připojený k vaší desce PN532, který nefunguje. Děkuji.
    Reply
    MF Avatar of author Proud na pinu 3V3 22/05/2023 07:46
    Dobrý den, stabilizátor má max. proud 500mA. Napájí ale i celou desku. PN532 by lae neměl být problém.
    LH Avatar of author Solarni panel 15/04/2023 16:38
    dobrý den, bude mi deska fungovat v konfiguraci, LiPO na BAT konektoru a na USB solarni panel? Bude dobíjet ze solaru?
    Reply
    MF Avatar of author Solarni panel 18/04/2023 07:09
    Dobrý den, tato deska je navržena pro nabíjení z USB. Pokud by měl solární panel výstupní napětí v rozmězí 4-9V je teoreticky možné jej pro nabíjení použít. Na tuto možnost jsme ale desku netestovali.
    AS Avatar of author Problém po ukončení zápisu 06/04/2023 16:14
    Dobrý den, vaše deska po ukončení zápisu neustále vypisuje:  15:56:17.276 -> Rebooting... 15:56:17.276 -> � cA=���҆;���ń%�=! k#�*�F��Ri�#�i?��# �BB+���Guru Meditation Error: Core  1 panic'ed (StoreProhibited). Exception was unhandled. 15:56:17.624 -> Core 1 register dump: 15:56:17.624 -> PC      : 0x4000c46c  PS      : 0x00060530  A0      : 0x800d2788  A1      : 0x3ffb1f30   15:56:17.690 -> A2      : 0x00000000  A3      : 0xffffffff  A4      : 0x00002ee0  A5      : 0x00000000   15:56:17.724 -> A6      : 0x00000000  A7      : 0x000002ee  A8      : 0x00000000  A9      : 0x3ffb1f10   15:56:17.757 -> A10     : 0x00000000  A11     : 0x3ffb8654  A12     : 0x03d185b4  A13     : 0x87780000   15:56:17.824 -> A14     : 0x00000000  A15     : 0x00000000  SAR     : 0x0000000a  EXCCAUSE: 0x0000001d   15:56:17.857 -> EXCVADDR: 0x00000000  LBEG    : 0x4000c46c  LEND    : 0x4000c477  LCOUNT  : 0x000002ed   15:56:17.924 ->  15:56:17.924 -> ELF file SHA256: 0000000000000000 15:56:17.924 ->  15:56:17.924 -> Backtrace: 0x4000c46c:0x3ffb1f30 0x400d2785:0x3ffb1f40 0x400d0f80:0x3ffb1f70 0x400d55f9:0x3ffb1fb0 0x400869bd:0x3ffb1fd0 Nevím, co s tím, protože program, který jsem do toho nahrál, nefunguje. Děkuji.
    Reply
    DP Avatar of author Crash 10/07/2024 11:03
    Dobrý den, mně to dělá taky. Jakmile začnu program rozkládat do funkcí, dojde pro vytvoření cca. 5 funkci chybě "Guru Meditation Error 1 panic'ed ..." v ve funkci loop. Připadá mi to jako špatný překlad. Nemá někdo nějaký nápad?
    MF Avatar of author Problém po ukončení zápisu 14/04/2023 07:14
    Dobrý den, to vypadá na chybu v programu. Jste si jistý, že je program v pořádku? Máte také správné nastavení vývojové desky? Mělo by být ESP32 Dev Module.
    OK Avatar of author základní informace k této desce? 18/12/2022 23:43
    Kde prosím najdu základní informace k této desce - který json nainstalovat do Arduino IDE, který typ desky zvolit? Jak nahrát přes programátor? WeMos D1 mini ESP8266 WiFi modul jsem rozchodil během jednoho večera, zde u LaskaKit ESP32-LPKit mi ale chybí základní informace. Děkuji...
    Reply
    MF Avatar of author základní informace k této desce? 19/12/2022 07:54
    Dobrý den, podrobné informace naleznete na našem GitHubu - odkaz v sekci Související soubory. Deska nemá specifickou konfiguraci a tak se používá nastavení vývojové desky ESP32 Dev Module ze základního balíčku Espressif.
    KW Avatar of author Stav baterie na pinu 34 10/10/2022 20:05
    Dobry den, lze nekde ziskat schema zapojeni pro mereni napeti baterie na pinu 34? Diky
    Reply
    MF Avatar of author Stav baterie na pinu 34 11/10/2022 10:45
    Kompletní schéma je dostupné na našem GitHubu: https://github.com/LaskaKit/ESP32-LPKit/tree/main/HW
    P Avatar of author Optimalizace modulu ESP32-LPKit 17/03/2022 19:48
    Sleduji vývoj vašich "LP kitů" a dovolil bych si mít několik připomínek. - faktická - bylo by dobré, aby součástí kitu byl standardně konetor pro připojení akumulátoru včetně cca 10cm vodičů - pokud má být kit napájen z mini solárního panelu, bylo by dobré jej osadit MPPT regulátorem s možností nastavení napětí vstupního napětí dle solárního článku (5, 6, 12V) například CN3791... - pro efektivní provoz na mírně větší vzdálenost, třeba meteostanice umístěná spravně ve volném prostoru, by bylo žádoucí, aby modul měl osazen (neby možnost volby) uFL konektor pro připojení externí antény. Pak by byl modul z mého pohledu bezchybný!
    Reply
    MF Avatar of author Optimalizace modulu ESP32-LPKit 18/03/2022 07:28
    Dobrý den, propojovací kblík máme v nabídce samostatně: https://www.laskakit.cz/jst-ph-2-2mm-2pin-konektor-s-kabelem-female-male--10cm/ a není potřeba v případě připojení našich LiPOL baterií, protože již tento konektor mají osazen. Variantu s konektorem pro externí anténu máme v nabídce také: https://www.laskakit.cz/laskakit-esp32-lpkit-pcb-antenna-2/. O verzi, kdy by bylo možné si vybrat mezi integrovanou a externí anténou jsme zatím neuvažovali. Přidání CN3791 by za úvahu stálo. Uvidíme, v další verzi, zda se podaří zakomponovat.
