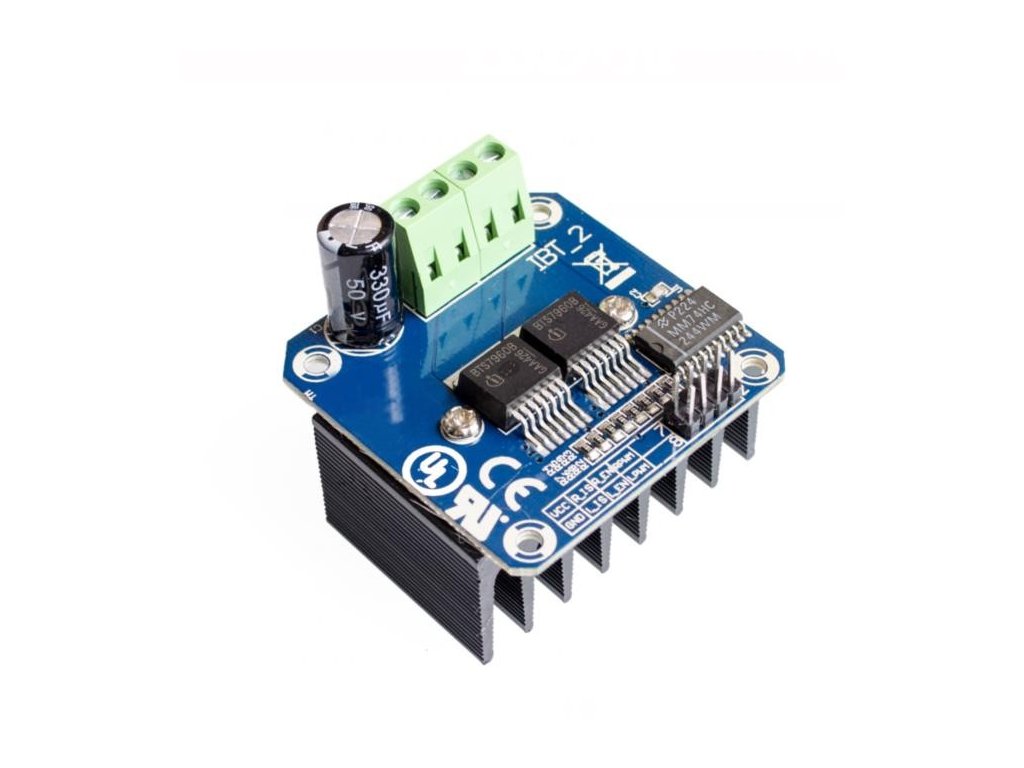

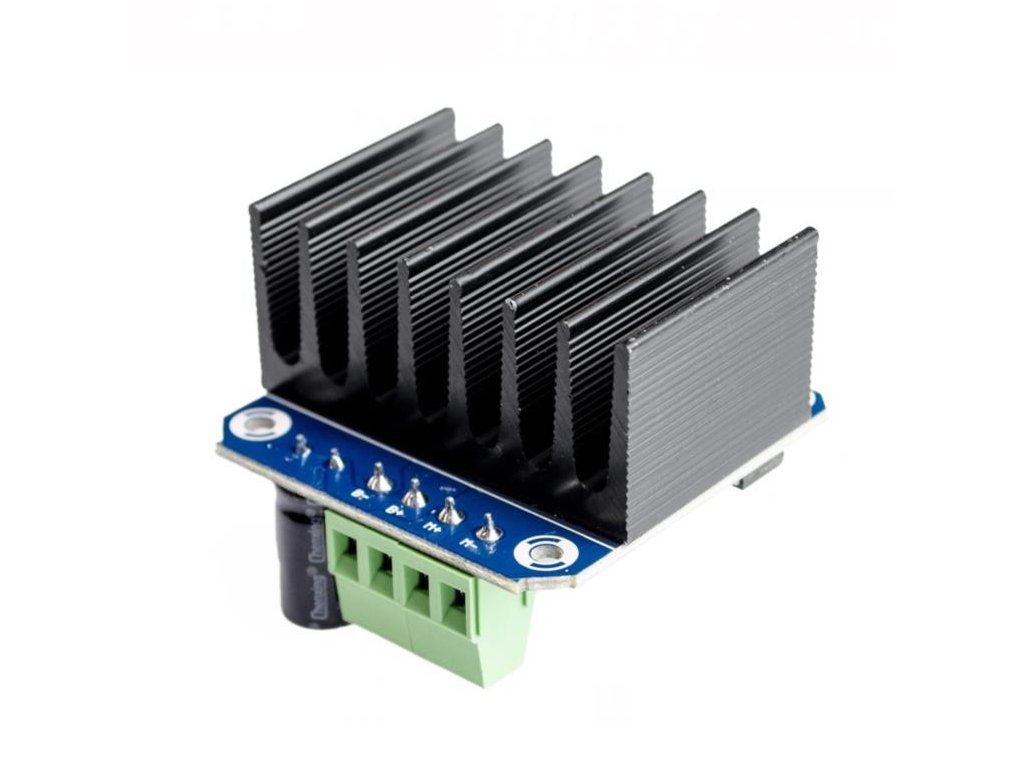

H-bridge BTS7960B 43A, motor module
Code: LA143046
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Related products
Product detailed description
The dual BTS7960 H-bridge circuit, with strong driving and braking effect, effectively isolates the microcontroller and motor drive!
Specifications:
- Type: double H bridge driver BTS7960B
- Logic voltage: 3.3-5V
- Voltage for motor(s): 6V-27V
- Current: 43A(MAX, limited to approx. 16-20A by terminal block and PCB)
- Dimensions: 43x43x27 mm
- Weight: 66 g
Included in delivery:
- 1pc H-bridge BTS7960B 43A, motor module
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Additional parameters
| Category: | Motor Drivers |
|---|---|
| Warranty: | 2 years |
| Weight: | 0.066 kg |
| The item has been sold out… | |
4,3
4 ratings
Add a rating
5
4
3
2
1
5
P
Petr
Petr
Zatím prochází všemi testy, dostal jsem se na 5A, víc nezvládá zdroj, kterým jsem to zkoušel. Spíš jsem to tak šimral.
Taky se mi podařilo odkouřit tu HCT244 (někdo ji tady zmiňuje), ale je to otázka 10 korun v obchodě se součástkama (a trochu práce s výměnou; no dá se to zvládnout i s trafopájkou, jiné vybavení nemám). Prostě jsem si spletl drátky a místo blokovacího vstupu jsem na zem připojil napájecí vstup, pokud si dobře vybavuju, co jsem dělal. Čekal bych trochu větší blbovzdornost, nemyslel bych si, že takto se dá odpálit něco z řady 74, ale mám zkušenosti hlavně s TTL. Hlavně že to oba půlmůstky přežily.
5
MŽ
Miloslav Žejdlík
Miloslav Žejdlík
CHodí dobře, spokojen.
2
VP
Václav Poustka
Václav Poustka
Nefunkční. Po chvilce zkoumání zjevně problém v 74hc244d, kde na výstupu místo 5 V je 0,48 V při správném zapojení.
Špatná distribuce tepla
5
SS
Sergei Silnov
Sergei Silnov
Super, proud 10A drží
D
ad Řešení problému
Dan
ad Řešení problému
Dan
Potvrzuju zjištění bastlíře Poustky. Objednal jsem tři kusy tohoto můstku a na všech (!) byl vadný driver 74HC244D. Dovozce by měl asi celou zásilku číňanovi reklamovat!
Reply
Reply
MF
ad Řešení problému
Martin Frajdl
ad Řešení problému
Martin Frajdl
Dobrý den, ano na základě informací od zákazníků jsme zjistili, že v poslední dodávce byly některé kusy vadné. Pokud jste již moduly u nás nereklamoval, prosíme založte nám to jako reklamaci na: https://www.laskakit.cz/reklamace/ a my Vám moduly vyměníme.
VP
Řešení problému
Václav Poustka
Řešení problému
Václav Poustka
Již v hodnocení jsem psal, že pravděpodobně při dopravě dochází k poškození driveru. Řešení je výměna 74hc244d. Jelikož má celkem malou ochranu proti statické elektřině, tak se není čemu divit vzhledem k balení driveru.
Lze vše naměřit - když z bufferu nevychází napětí při připojení EN_x.
Ano, ztratíte tak možnost reklamace, ale za čekací lhůtu a ztracený čas mi reklamace nestojí.
(výměna trvá cca 5 minut)
Reply
Reply
FS
schéma
František Severa
schéma
František Severa
Kdyby někdo hledal schéma zapojení, tak je zde. http://www.haoyuelectronics.com/Attachment/BTS7960-Modules/IBT-2%20Schematic.pdf
Reply
Reply
P
Dotaz na H můstek
Pavel
Dotaz na H můstek
Pavel
Dobrý den,
rád bych jsem se zeptal jestli zvládne tento můstek 22 V DC při 4,6 A dlouhodobě?
Či je výstup omezen 25 W tedy při 22 V DC může být zatížen jen 1,13 A?
Můžete mi případně doporučit H můstek, který by zvládl 22 V DC při 4,6 A dlouhodobě.
Děkuji
S pozdravem
Pavel Hřebík
Reply
