    Home / Development Boards / ESP / ESP32-S3 HMI 7" 800x480 Smart Display Screen

    ESP32-S3 HMI 7" 800x480 Smart Display Screen

    Code: LA100067
    Not rated
    Brand: LilyGO
    LaskaKit esp32 s3 hmi 7 800x480 smart display screen 1
    €59,76 €49,39 excl. VAT
    In stock (8 pcs)
    Delivery to:
    14/02/2025

    ESP32-S3 HMI 7" 800x480 Smart Display Screen is a 7-inch diagonal smart display with 800x480 pixel resolution based on the ESP32-S3 processor, offering high performance and versatility for IoT, HMI (Human-Machine Interface) or industrial automation projects. This display combines the power of the ESP32-S3 with the capabilities of a high quality display to create interactive interfaces with fast response times.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Product detailed description

    ESP32-S3 HMI 7" 800x480 Smart Display Screen is a 7-inch diagonal smart display with 800x480 pixel resolution based on the ESP32-S3 processor, offering high performance and versatility for IoT, HMI (Human-Machine Interface) or industrial automation projects. This display combines the power of the ESP32-S3 with the capabilities of a high quality display to create interactive interfaces with fast response times.

    Specifications:

    • Processor: ESP32-S3
    • Frequency: Up to 240 MHz, computing power up to 600 DMIPS
    • Memory: Built-in 520KB SRAM
    • Support TF card
    • Working voltage: 4.75-5.25V
    • SPIFlash: Default 16MB
    • RAM : Internal 520kB.
    • Interface: UART, SPI, I2C, PWM
    • IO port : 9
    • Working temperature: -20℃ to 70℃
    • Storage environment: -40℃ to 125℃, humidity <90%RH.

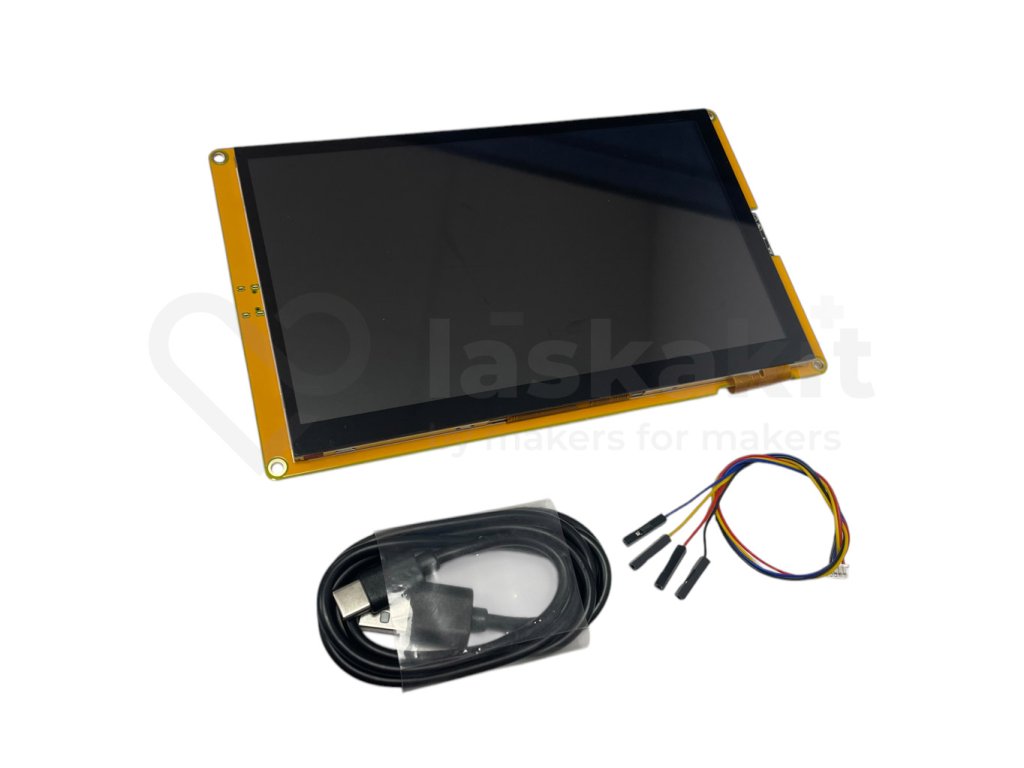

    Included in delivery:

    • 1pc ESP32-S3 HMI 7" 800x480 Smart Display Screen

    Remark:

    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

    Additional parameters

    Category: ESP Development Boards
    Warranty: 2 years
    Weight: 0.33 kg
    Type: ESP
    Logical levels: 3.3V
    I/O pins: 12
    PWM pins: 12
    ADC pins: 10
    Frequency: 240MHz
    Flash memory: 16MB
    SRAM memory: 8MB
    EEPROM memory: Ne
    Connector with battery charger: Yes
    Microcontroller: ESP32-S3
    Converter: Integrated
    Bluetooth: Yes
    WiFi: Yes

    Be the first who will post an article to this item!

    Do not fill out this field:
    Do not fill out this field:
    VB Avatar of author prosba o pomoc 09/01/2025 17:53
    Snažím se to rozchodit s ESPhome - umím to integrovat do systému, ale displej prostě nerozsvítím - povedlo se to někomu ? Kdyby ano byl by jste někdo ochoten se podělit o software ? belnet zavináč belnet tečka cz je můj email. Děkuji moc.
    Reply
    PB Avatar of author popis, jak to rozchodit 07/01/2025 23:15
    Popsal jsem, jak to rozchodit (na úrovni GFX knihovny v Arduino, ne LVGL): https://pebrou.wordpress.com/2025/01/07/levny-7-displej-s-esp32-s3-poznamky/
    Reply
    H Avatar of author Kompilace kódu 01/12/2024 16:19
    Dobrý den Bohužel nejdou zkompilovat žádné programy z knihovny TFT_eSPI a Lvgl. Postup dle přoložených odkazů, kompilace stále s chybama. Pomoc na fórech zatím nic. Poradí prosím někdo kdo má s touto deskou zkušenosti a postup nastavení knihoven (verze), odkaz? Moc předem děkuji, Čížek
    Reply
    O Avatar of author 02/12/2024 17:07
    ... ještě jsem si vzpomněl, když budete postupovat podle toho pdf návodu, tak to půjde. Je potřeba jen dodržet ty verze, které tam mají červeně vyznačené včetně ale i té předchozí main verze pro esp32 - to tam vyznačené není. Při upgrade na nové verze knihoven je ještě potřeba aktualizovat i ten lv_conf.h..a podle výsledků kompilace tam povolit nějaké věci. A pak fungují i ty examply na stránkách: https://docs.lvgl.io/master/examples.html
    O Avatar of author 02/12/2024 16:53
    Zdravím. Pod Arduino IDE... Já hledal na fórech a nakonec mě to navedlo k downgrade esp na poslední verzi 2.x.x a lvgl taky na předchozí. Tuším 8.x.x. To už šlo zprovoznit podle toho jejich postupu. Když už to zkompilovalo a fungovalo na desce, přešel jsem na poslední verze a hledal rozdíly. Tam je zásadní, že změnili strukturu, jak je v examplech struktura pro gfx a bus. A pak ta inicializace podsvícení displeje - poslední verze esp32. Pro jednoduchost stačí zapnout pouze logickou úrovní.
    O Avatar of author audio 01/12/2024 11:05
    Musím říct, že funguje moc pěkně i s poslední verzí LVGL (v příkladech je stará verze). Příjemné překvapení, že deska má i audio zesilovač I2S. To by ve specifikaci také mohlo být zmíněno.
    Reply
    O Avatar of author soubory 03/12/2024 13:56
    @Honza: pošlete mi mail, jestli chcete (na můj mail letadyylkoseznam.cz) a já bych vám poslal na úschovnu knihovny s nastavením a nějaké příklady
    H Avatar of author Kompilace 03/12/2024 09:54
    Dobrý den Moc děkuji za nějaké info. Zatím se podařilo spustit něco z knihovny GFX, LVGL zkouším zatím bez úspěchu, taktéž dotyk. Nastavení lv_conf.h a user_setup.h - nikde jsem nenašel jaký řadič má GLCD, pouze dotyk GL911. Uvedený typ GLCD je uveden pouze v knihovně Arduino_GFX.h Určitě by pomohl pro všechny nějaký odkaz na celkové nastavení pro danou desku vč. souborů *.h a verzí (IDE, LVGL, TOUCH, atd.) Ještě jednou - díky za ochotu, laboruji dál...
    O Avatar of author Touch screen 25/11/2024 14:44
    Předpokládám, že nabízený displej je (bohužel) verze bez dotyku, tedy podle datasheetu ESP32-8048S070N? Děkuji.
    Reply
    MF Avatar of author Touch screen 25/11/2024 14:49
    Dobrý den, tato verze je s dotykovou vrstvou.
