ARM STM32 NUCLEO-F401RE Nucleo-64 Vývojová deska

Mikrokontrolery STM32F401RE obsahují vysoce výkonné 32-bitové jádro RISC ARM®Cortex®-M4 pracující s frekvencí až 84MHz, vysokorychlostní vestavěné paměti Flash 512kB a SRAM 96kB, bohatý počet vylepšených I/O portů a periferií připojených ke dvěma sběrnicím APB. Mikrokontroler nabízí jeden12bitový ADC převodník s 16kanály, šest univerzálních 16bitových časovačů, dva univerzální 32bitové časovače, jakož i standardní a pokročilá komunikační rozhraní: tři I2C, tři SPI, tři USART, USB 2.0 FS + OTG.

Díky těmto vlastnostem je řada mikrokontrolerů STM32F401 vhodná pro širokou škálu aplikací, jako jsou motorové pohony, řízení aplikací, lékařské a ruční přístroje, PC a herní periferie, platformy GPS, průmyslové aplikace, PLC, invertory, tiskárny, skenery, poplašné systémy, videotelefony a další.

Tato vývojová deska umožňuje komukoli vyzkoušet nové nápady a rychle vytvořit prototypy s jakýmkoli MCU STM32. Sdílením konektorů Arduino a pinových lišt ST Morpho lze desky STM32 Nucleo snadno rozšířit velkým počtem specializovaných aplikačních hardwarových doplňků.

Desky STM32 Nucleo integrují programátor/debugger ST-Link V2, takže pro vývoj není potřeba žádný další hardware. U těchto desek je programátor navržen jako odlamovací modul, a tak ho lze v případě potřeby od desky oddělit a používat samostatně.

Specifikace:

Mikrokontroler STM32F401RE

• Frekvence CPU až 84MHz
• FLASH 512KB
• SRAM 96KB
• 1 x 12bit ADC 16 kanálů
• 7 x DMA
• Časovače:
  • 6 x 16bitový časovač, IC/OC/PWM, podpora enkodéru
  • 2 x 32bitový časovač, IC/OC/PWM, podpora enkodéru
  • 2 x Watchdog časovač (Independent a Window)
  • 24bit SysTick časovač
• 3 x I2C (SMBus/PMBus)
• 3 x USART (ISO 7816 interface, LIN, IrDA, modem control)
• 3 x SPI  (až 42Mbit/s při fCPU = 84 MHz) / 2x I2S full duplex
• 1 x USB 2.0 FS, OTG
• 1 x obvod reálného času - RTC
• CRC calculation unit, 96-bit unikátní ID
• Oscilátory, reset a správa napájení:
  • Napájení 1.7 - 3.6V
  • Reset při zapnutí napájení (Power-on Reset), reset při vypnutí napájení (Power-down Reset) a programovatelný detektor napětí (PVD)
  • Externí 4 - 26MHz oscilátor pro CPU
  • Interní 16MHz oscilátor pro CPU
  • Interní 32kHz oscilátor pro RTC
  • Externí 32.768 kHz oscilátor s kalibrací pro RTC
• Režim nízké spotřeby:
  • Sleep, Stop a Standby režim
• VBAT vstup pro zálohování napájení pro RTC a záložní registry

Vývojová deska

• Rozměry desky 82,5mm x 70mm.
• Na desce jsou kromě mikrokontroleru integrovány tyto komponenty:
  • Zdroj 3.3V 500mA
  • Krystal 8MHz pro CPU
  • Krystal 32.768kHz pro RTC
  • Propojky volby způsobu programování – BOOT0 a BOOT1
  • Resetovací tlačítko
  • Uživatelské tlačítko
  • Odlamovací programátor/debugger ST-Link V2
  • LED indikující 3.3V napájení
  • LED programově ovladatelná
  • LED USB komunikace
  • I/O konektor formátu Arduino UNO R3
  • I/O konektor ST Morpho
• Desku lze napájet pomocí miniUSB konektoru na programátoru, nebo napájecích pinů. Napájecí napětí 3,3V, 5V, 7-12 V podle použitého způsobu napájení - USB, VBUS, nebo externí

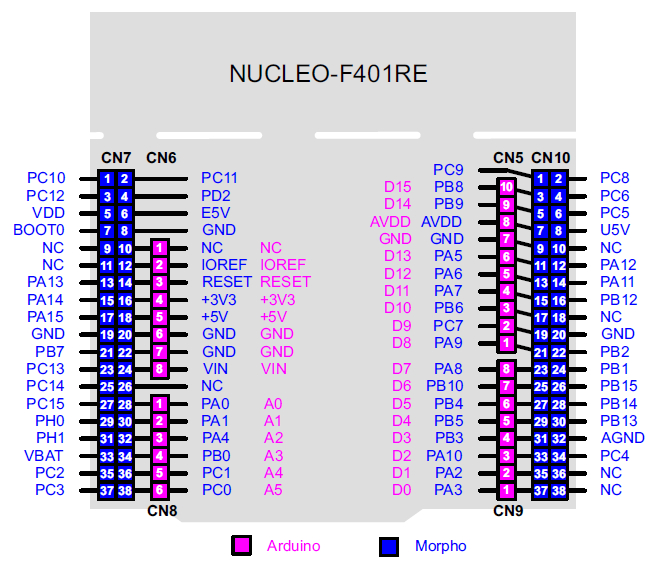

Zapojení vývodů:

Součásti dodávky:

• 1ks ARM STM32 NUCLEO-F401RE Nucleo-64 Vývojová deska

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Zdroje:

• Stránky výrobce
• STM32F401RE datasheet
• STM32CubeMX       Originální software pro konfiguraci mikrokontroleru a generování iniciačních C kódů pro různé kompilační programy
• STM32CubeIDE      Originální kompilační program na bázi Eclipse IDE
